Evolux datasenter fiberkablingsløsning
Bygg en RFQ--klar passiv fiber-stykkliste med MPO/MTP-trunker og utbrudd, LC-patch-kabler, OM3/OM4-multimodus- eller OS2-enkelt-modusalternativer, kompatible adaptere og-prosjektspesifikk merking.
Etablert 2013
Bedriftsprofilpublisering
10+ år
Erfaring fra fiberoptisk industri oppgitt på stedet
Prøver til bulk
Støtte for eksempel, små-batch- og volumbestillinger
IL/RL dokumentasjon
Prosjekter fullført
Fiberkabling med høy-tetthet for serverrom, bedriftsnettverk og skyinfrastruktur
Evolux leverer passiv tilkobling for datasenterfiberkablingsprosjekter, inkludert LC-patchkabler, MPO/MTP-kabelsammenstillinger, OM3- og OM4-multimoduskabler, OS2-enkel-moduskabler, fiberadaptere og pigtails. Utvalget dekker utstyrspatching, kabinettlenker, ryggradsstammer, breakout-overganger og strukturerte kablingsbevegelser, tillegg og endringer. Datasenteroperatører, nettverksintegratorer, kablingsentreprenører og distributører kan kjøpe standardprodukter, be om prøver eller utarbeide en prosjektstykkliste for små-batch- og bulkproduksjon. Som produsent av datasenterfiberkabler og OEM-leverandør av fiberoptiske kabler kan Evolux vurdere koblingskombinasjoner, fibermodus, polering, lengde, kappe, farge, merking og emballasje. Kjøpere som planlegger en MPO/MTP-kablingsløsning med-høy tetthet, bør sende inn transceiver-grensesnitt, fiberantall, kjønn og polaritet med tilbudsforespørselen.
Datasenterfiberkablingsprodukter med verifiserbare spesifikasjoner
Produktkortene nedenfor bruker navn, alternativer og numeriske verdier publisert på Evolux produktsider. Endelige tilbud bør identifisere valgt tapsgrad, koblingskartlegging og kabelkonstruksjon fordi ikke alle alternativer gjelder for hver sammenstilling.

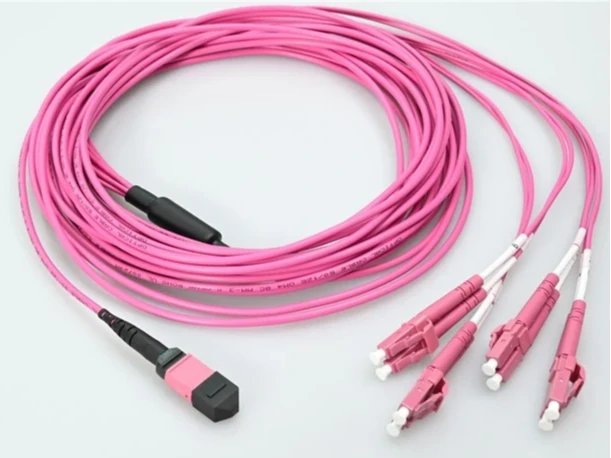

MTP hunn til 4 × LC UPC dupleks, 8-fiber OM4
- OM4 50/125 µm; 850/1300 nm
- MTP IL maks 0,35 dB; LC IL Mindre enn eller lik 0,2 dB
- 3,0 mm OFNP-kabel; 150 m ved 40/100G og 850 nm

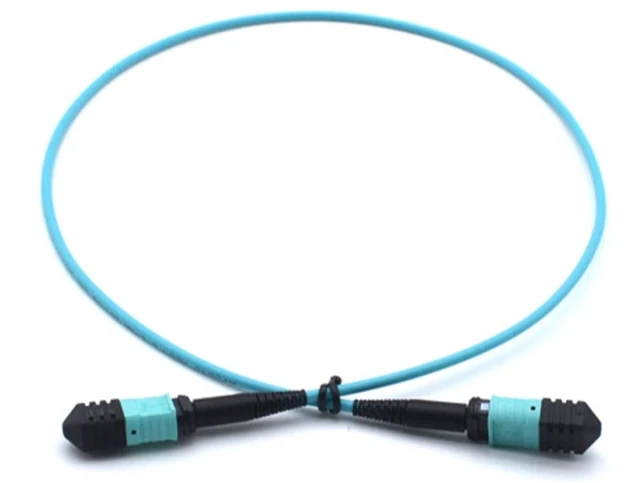

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- 12-fiber OM3-enhet
- 3,0 mm LSZH-kabel; publisert 1 m konfigurasjon
- MM lavt-tap IL: typisk<0.30 dB; max <0.5 dB

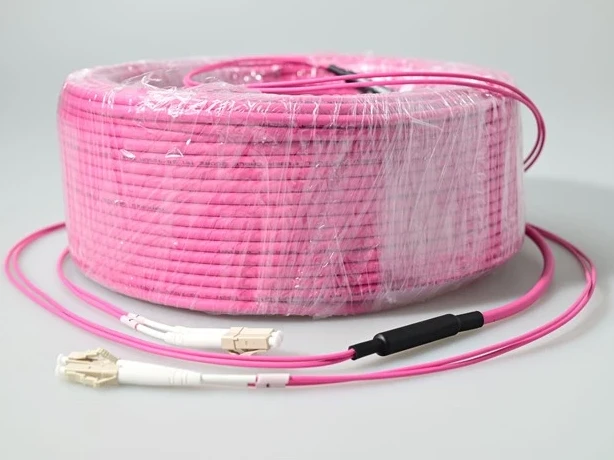

LC til LC OM4 Multimode Duplex Patch Cord
- 1,25 mm liten-form-faktorhylse
- IEC 61754-20-kontaktgrensesnitt
- Stigerør, plenum og tilpassede kabelalternativer oppgitt
LC UPC OM3 Uniboot Multimode Patch-kabel
- OM3 laser-optimalisert 50/125 µm fiber
- 10G når opp til 300 m ved 850 nm
- OFNR og OFNP; standard lengder 0,5 m til 30 m
Tilpasset LC/UPC Single-Mode Patch-kabel
- 9/125 µm enkeltmodus-alternativ
- IL Mindre enn eller lik 0,30 dB IEC Grade C; Mindre enn eller lik 0,15 dB IEC Grade B
- 0,9/2,0/3,0 mm; PVC, LSZH eller OFNP
MTP/MPO-adapter med justeringshylse
- Innsettingstap 0,2 dB maks
- Minimum 1000 paringssykluser
- Flens/flensløs; simplex/dupleks; RoHS oppgitt

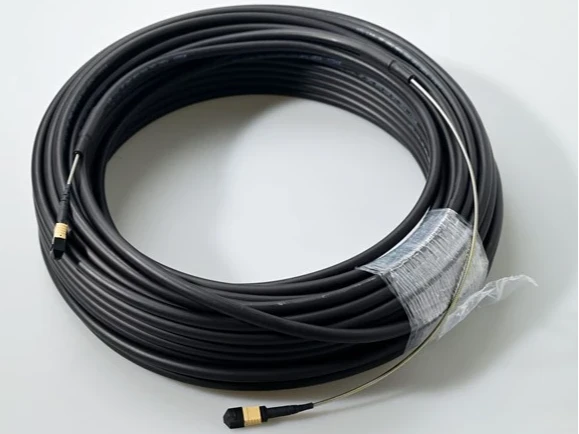

MPO/MTP pansret fiberoptisk patchledning
- OS2, OM3 eller OM4; 8, 12, 24, 48, 72 eller 144 fibre
- Spiral rustfritt-teiprustning i stål
- IEC 61754-7 og TIA 604-5
LC/LC dupleks multimodusadapter
- LC-adapter type; tosidig kropp
- UPC polsk grensesnitt
- Multimodus; ingen-flenskonfigurasjon

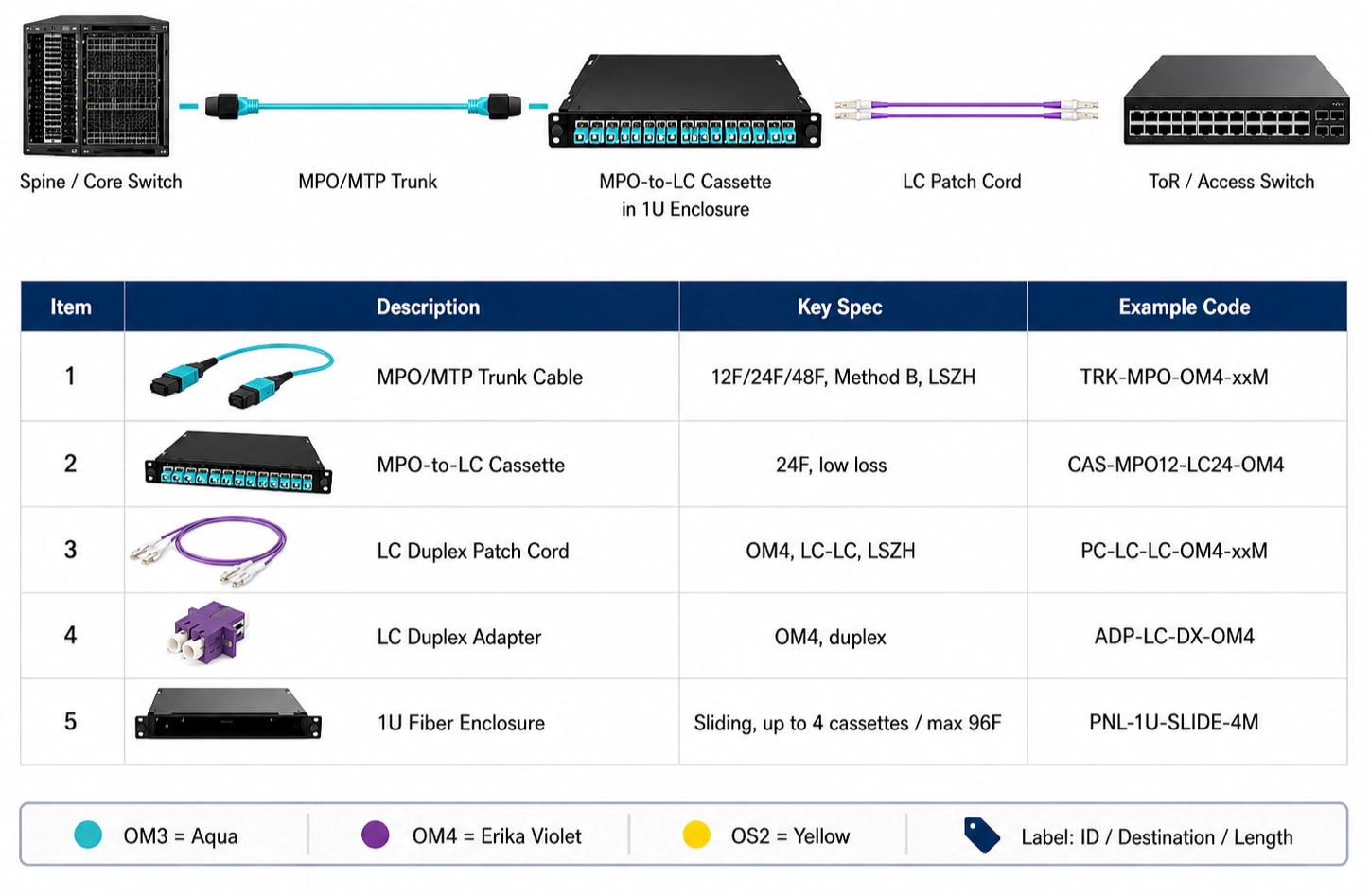

Fiberkablingsarkitektur for datasenter med høy-tetthet etter koblingsrolle
En nyttig strukturert kablingsplan begynner med tilkoblingspunkter, ikke en generisk kabelliste. Kartlegg utstyrsgrensesnittet og oppdateringsmetoden på hvert trinn, og tilordne deretter kontaktens kjønn, polaritet, fiberkvalitet og kappe til hele kanalen.
Server eller lagring
Bekreft LC dupleks eller direkte MPO/MTP transceiver-grensesnitt og den nødvendige fiberkvaliteten.
01
ToR / EoR Switch
Bruk LC-patching for dupleksporter eller en MPO/MTP-breakout for parallell-til-duplekskonvertering.
02
Rack Patch Field
Match LC-dupleks- eller MPO/MTP-adaptere til kjøperens -spesifiserte panel- eller kassettfotavtrykk.
03
Rad / ryggrad Trunk
Forhånds-terminerte MPO/MTP-enheter konsoliderer fibre og reduserer felttermineringsarbeid.
04
MDA / Cross-Koble til
Ta vare på merking, polaritet og tap-budsjettposter over den strukturerte kabelbanen.
05
| Prosjektets tilstand | Anbefalt kablingsretning | Kjøper må bekrefte | Relevant Evolux sikte |
|---|---|---|---|
| Dupleksutstyrsoppdatering | LC-til-LC dupleks- eller uniboot-kabel | Fiberkvalitet, polish, lengde, jakke, portmerking | OM3/OM4 multimodus og 9/125 µm enkel-modus LC-enheter |
| Parallell ryggrad | MPO/MTP-stamme | 8/12/24-fiberdesign, kjønn, polaritet, nøkkelorientering, tapsklasse | MPO/MTP-sammenstillinger i OS2-, OM3- og OM4-konfigurasjoner |
| Parallell-til-dupleksmigrering | MTP/MPO-til-LC-utbrudd | Transceiver-kartlegging, LC-parrekkefølge, kjønn og totalt kanaltap | 8-fiber OM4 MTP hunn til fire LC UPC dupleksenhet |
| Høy-trafikk eller utsatt sti | Pansret multi-fiberenhet | Fiberantall, kabelgeometri, rutebegrensninger og bøykontroll | Spiralarmerte MPO/MTP-alternativer i rustfritt-stål |
| Panel- eller kassettkobling | LC eller MPO/MTP adapter | Fotavtrykk, flens, nøkkelorientering, modus og poleringskompatibilitet | LC dupleks og MTP/MPO flensede eller flensløse adaptere |
MPO/MTP datasenterfiberkabling for kompakte stammer og utbruddskoblinger
Evolux sitt publiserte utvalg støtter de to praktiske MPO/MTP-rollene i et strukturert system:multi-trunking mellom distribusjonspunkterog breakout-sammenstillinger som presenterer duplekskontakter til utstyr.
8 fibre → 4 LC duplekspar
Breakout ytelse er spesifisert for begge kontakttyper
8--fiber OM4-enheten bruker en MTP-hunkontakt og fire LC UPC-dupleksender. De publiserte grensene skiller MTP-grensesnittet ved 0,35 dB maksimalt innsettingstap fra LC-grensesnittet ved Mindre enn eller lik 0,2 dB, slik at en kjøper kan plassere hver tilkobling i kanaltapsbudsjettet i stedet for å stole på et enkelt udefinert "lavtap"-krav.
8–144 fibre publisert
Standard og pansrede konstruksjoner adresserer forskjellige veier
Standard MPO/MPO-OM3-12F-3.0MM-LSZH-1M-produktet er egnet for kompakte innendørs kanaler, mens den pansrede MPO/MTP-serien legger til spiraltape i rustfritt stål.Armering bør velges for mekanisk eksponering; det erstatter ikke behovet for å bekrefte bøyningskontroll, tap av koblinger, polaritet eller panelkompatibilitet.
LC Data Center Fiberkabling for tett svitsj og serverpatching
LC-montasjer passer til utstyrsporter og patchfelt der hver lenke bruker et dupleks sende/mottakspar. 1,25 mm LC-hylsegir et mindre grensesnitt enn SC, mens uniboot-konstruksjon reduserer antallet kabelkropper som føres gjennom et tett stativ.
OM3: 10G opp til 300 m ved 850 nm
Bruk OM3 der transceiveren og rekkevidden støtter den
Den publiserte LC UPC OM3 uniboot-kabelen bruker laser-optimalisert 50/125 µm fiber og tilbys i OFNR- og OFNP-versjoner. Evolux lister opp standardlengder fra 0,5 m til 30 m og godtar tilpassede lengder, slik at stykklisten kan kontrollere service-sløyfeoverskudd i stedet for å bruke én lengde for hver stativposisjon.
OM4 eller 9/125 µm enkelt-modus
Velg fiberkvalitet fra optikken, ikke farge alene
LC-porteføljen inkluderer enOM4 multimodus dupleksproduktog tilpassbare 9/125 µm enkelt-modusenheter med PVC-, LSZH- eller OFNP-kabelalternativer. Jakkefarge kan støtte identifikasjon, men kjøpsspesifikasjonen skal angi fibermodus, polering, jakkevurdering og målte IL/RL-krav eksplisitt.
Tap-Budsjett-, polaritets- og grensesnittkontroller for datasenterfiberkabling
Det som gjør en forhånds-terminert sammenstilling utrullbar, er avtalen mellom hvert lenkeattributt. Disse kontrollene bør løses på godkjent tegning eller stykkliste før produksjon.
Optisk tapsbudsjett
Legg til de oppgitte kontakt- og adaptertapene ved hvert paret par, pluss fiberdemping og ingeniørmargin. Be om IL/RL-rapportformat med tilbudet.
MPO/MTP polaritet
Definer slutt-til-fiberkartet og nøkkelorientering. "MPO/MTP-kompatibel" alene identifiserer ikke om kanalen bevarer sende- og mottaksbaner.
Koblingskjønn
Kartlegg festede og ikke-festede grensesnitt ved transceivere, trunks, adaptere og kassetter. To pinnede koblinger kan ikke kobles riktig sammen.
Fiberkvalitet og optikk
Match OM3, OM4 eller OS2 til bølgelengde, datahastighet og rekkevidde på transceiver-dataarket. Ikke bytt ut en fiberkvalitet uten å sjekke kanalen på nytt.
Jakke og sti
Oppgi LSZH, OFNR, OFNP eller annen nødvendig konstruksjon, sammen med kabeldiameter, rutemiljø og behov for mekanisk beskyttelse.
Identifikasjonsplan
Angi portnavnkonvensjonen, etiketter etter ende, jakke- eller støvelfarger, lengdeplan og pakkegrupper som trengs for installasjonssekvensering.
Send en komplett stykkliste for passiv fiberkabling for gjennomgang
En innkjøpssjef eller produktingeniør bør gi nok informasjon til å identifisere hvert paringsgrensesnitt og hver kommersiell variant. Dette reduserer avklaringssløyfer og gjør prøvetesting meningsfull.
Anvendelse og topologi:server-, lagrings-, ToR/EoR-, ryggrads-, MDA- eller cross{0}}connect-rolle.
Grensesnitt:kontakttype, polering, MPO/MTP fiberantall, kjønn, nøkkelorientering og polaritet.
Optiske medier:OM3, OM4 eller OS2, bølgelengde, datahastighet, rekkevidde og nødvendig tapsklasse.
Mekanisk konstruksjon:kabellengde, diameter, utbruddslengde, jakkevurdering, rustning og trekkkrav.
Kommersielle detaljer:mengde etter konfigurasjon, prøveantall, etiketter, logo, emballasje og nødvendige dokumenter.
Tilpasset datasenter fiberkabling konfigurasjon og tegning gjennomgang
Evolux uttaler at koblingskombinasjoner, kabellengder, fibermoduser, poleringstyper, kabelstrukturer, jakke- og støvelfarger, etiketter og emballasje kan vurderes for prosjektbasert-forsyning.
Spesifikasjon og tegningsstøtte
Del en tegning, produktprøve, eksisterende spesifikasjon eller topologi. Gjennomgangen bør låse koblingskartleggingen, utbruddsdimensjoner, lengdetoleranse, kappe, etikettposisjon og pakkeenhet før en prøve produseres.
- Stykkliste og topologigjennomgang
- Koblings- og fibertilpasning
- Standard eller tilpasset konfigurasjon
Prøve, liten-batch- og bulkforsyning
Nettstedet bekrefter prøveevaluering, små-batchtilpasning og masseproduksjon. Den publiserer ikke én fast MOQ eller samplingssyklus for alle datasentersammenstillinger fordi konfigurasjon og mengde påvirker bestillingen.
- Kompatibilitetsprøve
- Ytelsesevaluering
- Godkjent prøve som produksjonsreferanse
Private label og installasjonsidentitet
Tilgjengelig tilpasning inkluderer jakke- og støvelfarger, kabelmarkører, produktetiketter, logoer, nøytral emballasje og kundespesifikk innpakning-. Definer teksten, strekkodeformatet og slutt-A/end-B-konvensjonen i det godkjente kunstverket.
- Egendefinerte kabel- og produktetiketter
- Logo og emballasje gjennomgang
- Fargekoding etter prosjekt
Standarder og kvalitetsposter for anskaffelse av fiberkabel
Det mest nyttige kvalitetsbeviset er knyttet til det eksakte produktet og batchen. Evolux produktsider publiserer følgende grensesnittstandarder, materialerklæringer og testalternativer; kjøpere bør be om gjeldende dokument mot den oppgitte SKU.
IEC 61754-7 og TIA 604-5
Publisert for MPO/MTP-pansermontasjen og MPO/MTP-adapterserien. Disse referansene definerer grensesnittet for multi-fiberkoblinger og støtter kontroller av samspillbarhet.
Telcordia GR-326 og JIS
Oppført på MTP/MPO-adaptersiden med maksimalt-tap på 0,2 dB. Bekreft det nøyaktige kvalifikasjons- eller samsvarsdokumentet for adapterkonfigurasjonen som bestilles.
OFNP kabelkappe
Publisert for 8-fiber OM4 MTP-til-LC-enheten. Dette identifiserer den oppgitte plenumskabelkonstruksjonen; prosjektdesigneren er fortsatt ansvarlig for godkjenning av lokal kode.
IEC 61754-20
Publisert for LC OM4 dupleks patch-kabel. Den identifiserer LC-kontaktgrensesnittet som brukes i SFP-, XFP- og SFP+-utstyrstilkoblinger.
Overholdelse av RoHS-materialer
Oppgitt for MTP/MPO-adapteren. For anskaffelsesposter, be om en gjeldende erklæring som identifiserer det tilbudte produktet eller materialfamilien.
Tapsrapportering for innsetting-/avkastning-
Evolux opplyser at IL/RL-rapporter kan leveres. Spesifiser bølgelengde, grense, testmetode, prøvetakingsgrunnlag og om serialiserte resultater er nødvendig.
Evolux opplyser at det ble etablert i 2013 og har mer enn 10 års erfaring fra fiberoptisk industri. Ingen data-senter-spesifikke forsendelser totalt eller navngitte datasentersaker publiseres på de gjennomgåtte sidene, så denne løsningssiden tildeler ikke et ubekreftet distribusjonstall til datasentersegmentet.
Vanlige spørsmål om datasenterfiberkablingsløsning
Hvilken informasjon bør inkluderes i en RFQ for fiberkabling av datasenter?
Oppgi koblingsrolle, transceiver- eller utstyrsgrensesnitt, koblingstype, fibermodus, fiberantall, polaritet, koblingskjønn, polering, kabellengde, kappevurdering, mengde etter lengde, merking og emballasje. En topologi, stykkliste, tegning, prøve eller gjeldende spesifikasjon hjelper Evolux med å sjekke komponentkompatibilitet før tilbud.
Når bør et datasenter bruke LC dupleks i stedet for MPO/MTP?
Bruk LC-dupleks der aktivt utstyr og patchfelt avslører dupleks LC-porter og koblingen har ett sende/mottakspar. Bruk MPO/MTP for multi-fibertrunker, parallelle-optiske porter eller aggregering med høy-tetthet; en MPO/MTP-til-LC-sele eller kassettovergang kan koble de to grensesnitttypene.
Hvordan skal kjøpere velge mellom OM3, OM4 og OS2?
Tilpass fiberen til transceiverspesifikasjonen, bølgelengden, rekkevidden og installert anlegg. Evolux viser OM3 og OM4 50/125 µm multimodus-sammenstillinger og OS2 9/125 µm enkelt--modusalternativer; bekreft den nøyaktige karakteren mot utstyrsdataarket i stedet for å velge etter jakkefarge alene.
Hvilke MPO/MTP-detaljer må bekreftes før produksjon?
Bekreft fiberantall, koblingskjønn, nøkkelorientering, polaritetsmetode, UPC- eller APC-polering, fiberklasse, tapsklasse og ende-til-tilordning. Disse attributtene fungerer som ett system, så en riktig kabeltype med feil polaritet eller kjønn kan fortsatt hindre koblingen i å fungere.
Hva er MOQ og prøveledertid for tilpassede datasenterfiberkabler?
Evolux oppgir at den støtter prøver, små-batchtilpasning og bulkproduksjon, men nettstedet publiserer ikke en fast numerisk MOQ eller prøveleveringstid for denne løsningen. Begge bør bekreftes etter at koblingen, fiber, lengde, kappe, merking, test-rapport og mengdekrav er gjennomgått.
Kan Evolux tilby private-labelkabler og testdokumentasjon?
Det publiserte tilpasningsomfanget inkluderer jakke- og støvelfarger, kabelmarkører, produktetiketter, logoer, nøytral eller kundespesifikk innpakning og produktkonfigurasjon.- Dataark og innsettings-tap/retur-tap test-rapportstøtte er også oppgitt; definere om rapportene er batch--baserte eller serialiserte i den godkjente ordrespesifikasjonen.
Bygg datasenterets fiberkablingsstykkliste rundt ekte grensesnitt
Send topologi, transceiver-grensesnitt, koblingskartlegging, OM3/OM4- eller OS2-krav, lengder, kappe, mengder og merkeplan. Evolux kan vurdere de passive kabelsammenstillingene og adapterne mot den innsendte spesifikasjonen.
