FTTH ODN-løsning for rask og pålitelig distribusjon av fibertilgang
Evolux leverer ett-pass passive fiberoptiske komponenter for FTTH-, FTTx- og PON-tilgangsnettverk, inkludert SC/APC-kontakter, adaptere, pigtails, patch-kabler, PLS-splittere og terminalbokser.
FTTH ODN-løsning for rask og pålitelig distribusjon av fibertilgang
Evolux leverer én-passive fiberoptiske komponenter for FTTH-, FTTx- og PON-tilgangsnettverk - SC/APC-kontakter, adaptere, pigtails, patch-kabler, PLS-splittere og terminalbokser.
Fra sentralkontorpatching til den siste-mile-abonnenten vår, FTTH-produktløsningen vår hjelper teleoperatører, entreprenører og distributører med å bygge stabile, skalerbare og enkle-å-installere optiske distribusjonsnettverk.
ører Fiber Optic Supply Experience
Fiberoptiske kontakter følger med
FTTH- og FTTx-prosjektordrer støttes
Merking og pakking tilgjengelig

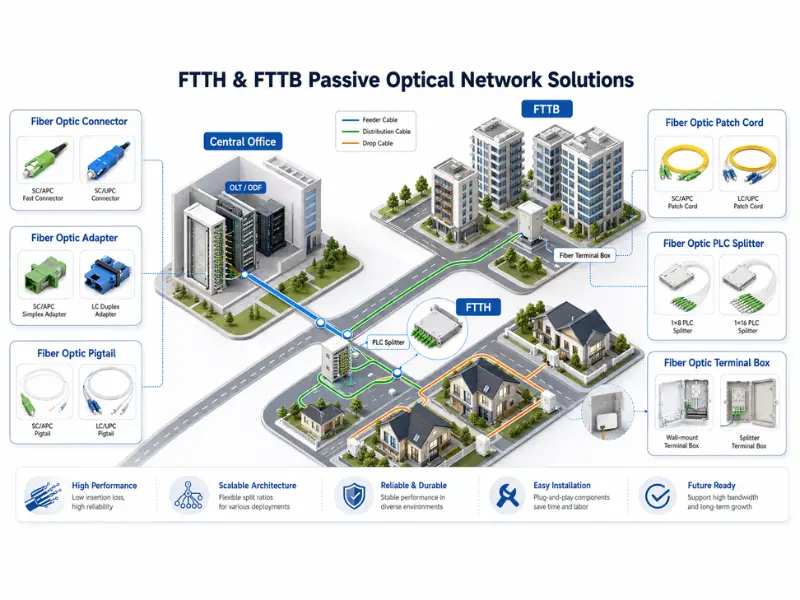

Typisk FTTH ODN-nettverksarkitektur
I et typisk FTTH PON-nettverk kobler passive optiske komponenter sentralkontoret til sluttbrukere uten aktivt utstyr i distribusjonsveien. Evolux leverer de viktigste passive komponentene som brukes for splitting, spleising, patching, terminering og abonnentforbindelse
OLT
Sentralkontor
01
ODF / Skap
Materkabel
02
PLC splitter
1×4 – 1×64
03
Terminalboks
Distribusjon
04
Slipp → ONT
Abonnent
05
Hver del av FTTH-nettverket krever kompatible passive komponenter. Koblingstype, splitterforhold, terminalbokskapasitet, fibertype og installasjonsmiljø påvirker alle nettverksytelsen og installasjonseffektiviteten. Evolux hjelper kunder med å velge matchende produkter i henhold til prosjekttopologi, abonnentantall og distribusjonsscenario.
Anbefalte FTTH-produktfamilier
Evolux leverer de viktigste passive fiberoptiske produktfamiliene som brukes i FTTH- og PON-aksessnettverk. Disse produktene kan leveres individuelt eller kombineres til en tilpasset FTTH-prosjektstykkliste.
Fiberoptisk kontakt
SC/APC hurtigkobling, SC/UPC-kontakt og LC-kontakt for feltterminering, ONT-kobling, koblingsboks og patching.
Brukes i: feltavslutning · ONT · patching
Fiberoptisk hurtigkobling Sc Apc
Fiberoptisk Sc-kontakt
Fiberoptiske Lc-kontakter
Fiberoptisk adapter
SC/APC simpleksadapter, LC dupleksadapter og flensadapter for koblingsbokser, distribusjonsbokser, ODF og splitterbokser.
Brukes i: koblingsboks · ODF · splitterboks

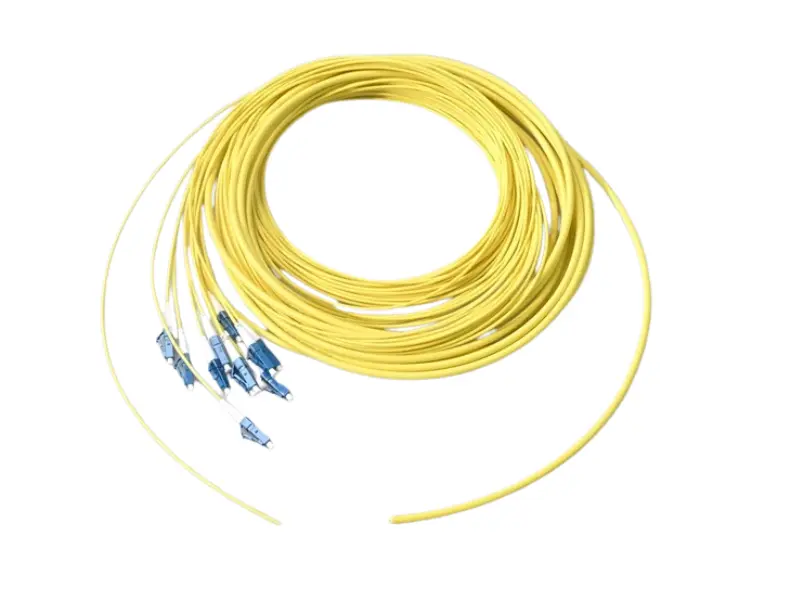

Fiberoptisk Pigtail
SC/APC og LC/UPC pigtails i OS2 G.657A1/A2 fiber for skjøtepunkter, koblingsbokser og fordelerrammer.
Brukes i: skjøtepunkter · koblingsboks · ODF
Fiberoptisk patchledning
SC/APC simpleks, LC og pansrede patchledninger for OLT, ODF, splitter, koblingsboks og ONT-tilkobling.
Brukes i: OLT · ODF · splitter · ONT

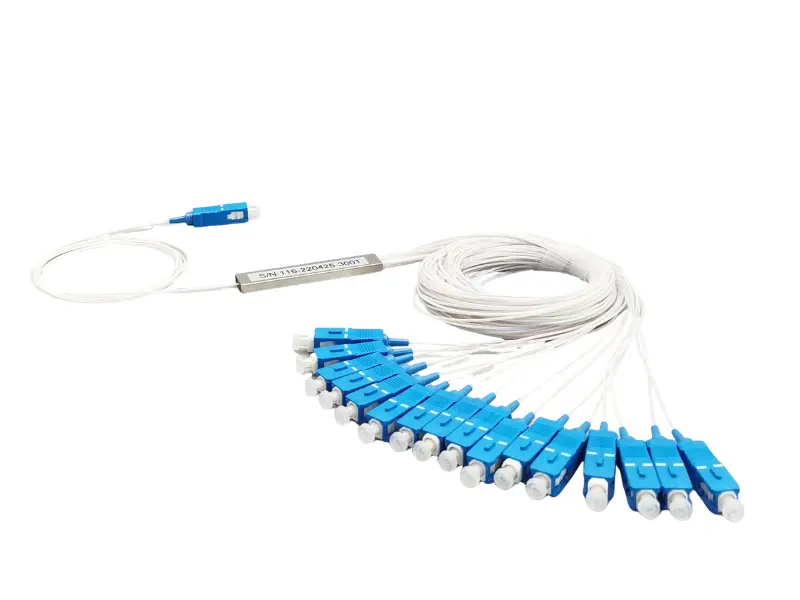

Fiberoptisk PLC splitter
1×4, 1×8, 1×16, 1×32 og 1×64 PLC splittere for PON signal splitting, sentralisert og sekundær splitting.
Brukes i: PON-splitting · sentralisert · sekundær
Fiberoptisk terminalboks
2 til 24 kjerner terminalbokser, splitterbokser og vegg-monteringsbokser for korridor, vegg, stolpe og abonnenttilgangspunkter.
Brukes i: korridor · vegg/stolpe · tilgangspunkter
Enten prosjektet ditt trenger standard SC/APC-patchkabler eller et komplett sett med terminalbokser, PLS-splittere, adaptere og pigtails - Evolux støtter fleksibel produkttilpasning for ulike FTTH-implementeringsmodeller.
FTTH-løsningstyper for ulike distribusjonsbehov
Ulike FTTH-prosjekter krever forskjellige installasjonsmetoder. Evolux støtter spleising-baserte FTTH, forhånds-terminerte FTTH og MDU bygningsfiberdistribusjonsløsninger.

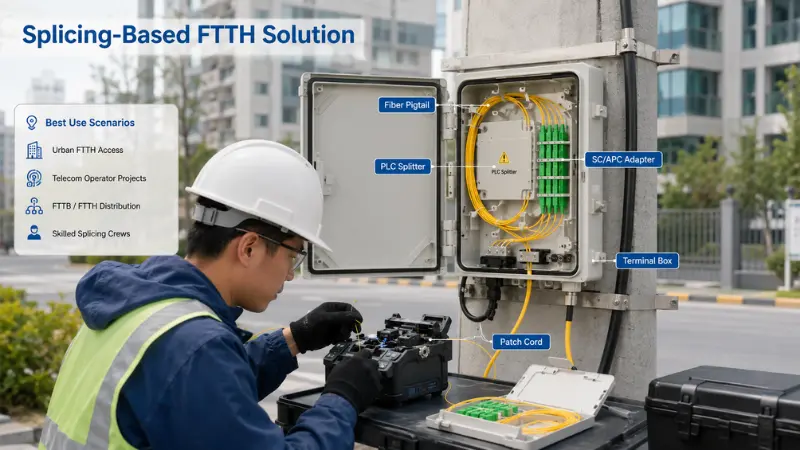

Skjøte-basert FTTH-løsning
For tradisjonelle FTTH-prosjekter, kostnads-sensitive tilgangsnettverk og distribusjoner der feltfusjonsspleising er nødvendig.
Kjernefordel:stabil tilkobling og fleksibel ruting - bygget for langsiktig- fast tilgangsnettverk.
Fiber pigtails er fusjonsskjøtet med mate- eller distribusjonsfibre, mens adaptere og koblingsbokser gir organiserte, beskyttede tilkoblingspunkter - ideelle for prosjekter som trenger stabil langsiktig-ytelse og fleksibel ruting på stedet.
- SC/APC-adapter
- PLC splitter
- Terminalboks
- Patch ledning
Beste bruksscenarier
- Urbane FTTH-tilgangsnettverk
- Teleoperatørprosjekter
- FTTB / FTTH distribusjonspunkter
- Lag med dyktige skjøtemannskaper

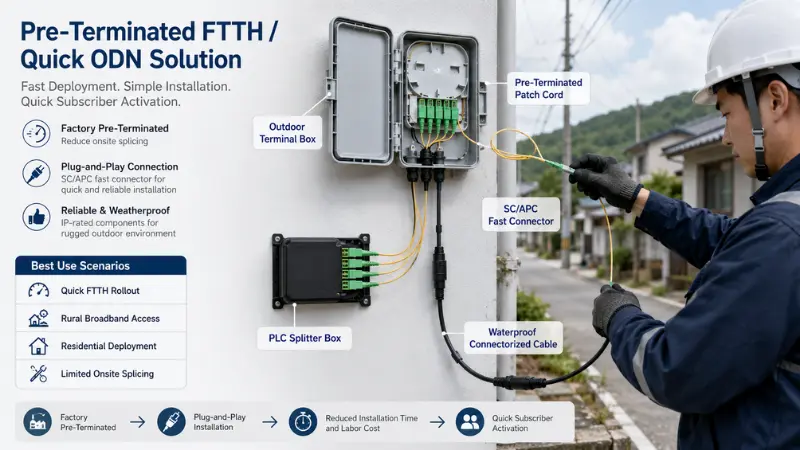

Forhånds-Avsluttet FTTH / Quick ODN
For rask abonnentaktivering, lav-husholdning, bredbånd på landsbygda og markeder med høye lønnskostnader.
Kjernefordel:redusere feltspleising, forenkle installasjonen og få fart på abonnentaktiveringen.
Fabrikk-terminerte kabler, kontakter og koblingsbokser forbedrer distribusjonshastigheten og reduserer installasjonsfeil -, egnet for raske FTTH-utrullinger der installasjonseffektivitet og konsistent kvalitet er viktigst.
- Beskrivelse Beskrivelse Beskrivelse
- Spesifikasjoner
- Funksjoner
- Søknader
Beste bruksscenarier:
- Rask FTTH-utrulling
- Tilgang til bredbånd på landsbygda
- Utplassering av boligsamfunn
- Begrensede spleiseressurser på stedet

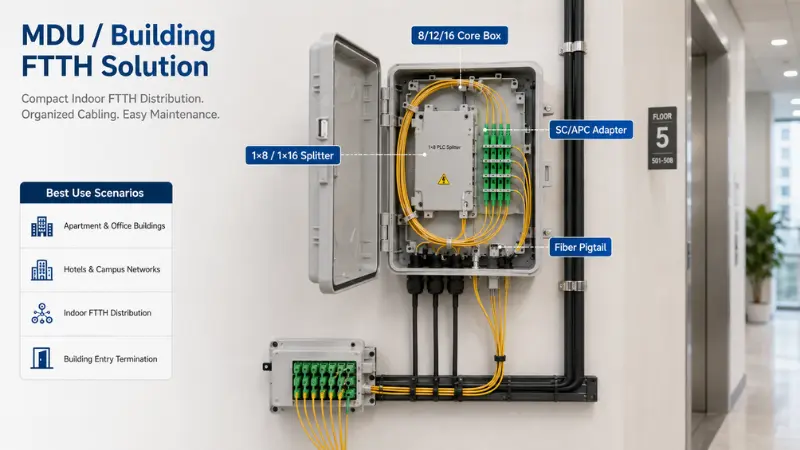

MDU / Building FTTH Solution
For leiligheter, kontorbygg, hoteller, campus og fler-boliger.
Kjernefordel:kompakt fiberdistribusjon for flere-boliger og innendørs bygningsinngangspunkter.
For MDU og bygg FTTH er kompakt distribusjon og enkelt vedlikehold nøkkelen. Evolux leverer koblingsbokser, splittere, adaptere, pigtails og innendørs patchledninger for korridor-, -gulvnivå og abonnent-tilgangspunkter.
- 8/12/16 Kjerneboks
- 1×8 / 1×16 Splitter
- SC/APC-adapter
- Fiber Pigtail
Beste bruksscenarier
- Leilighets- og kontorbygg
- Hotell- og campusnettverk
- Innendørs FTTH distribusjon
- Bygningsinngang oppsigelse
Hvordan velge FTTH-produkter for prosjektet ditt?
Riktig FTTH-konfigurasjon avhenger av nettverksstruktur, splitterdesign, installasjonsmiljø og abonnentantall. Bruk denne veiledningen til å velge passende passive komponenter før du ber om et tilbud.
| Prosjektets tilstand | Anbefalt retning | Informasjon som skal bekreftes |
|---|---|---|
| Sentralisert splitting | PLS splitterskap / ABS / LGX | Splitterforhold, portmengde, kontakttype, installasjonsplass |
| Sekundær splitting | Koblingsboks med splitter | Brukertetthet, gulvmengde, vedlikeholdsmetode |
| Utendørs Vegg / Stolpemontering | IP65 utendørs koblingsboks | Vanntett nivå, kabelinnføringsretning, monteringsmetode |
| Korridor / Innendørs installasjon | Kompakt boks + pigtail + lappsnor | Flammehemmende-krav, bøyeradius, boksstørrelse |
| Rask abonnentaktivering | Forhånds-terminert drop patch-ledning | Kabellengde, kontakttype, trekkøye, vanntetting |
| PON nettverkstilkobling | SC/APC-kontakt + PLS splitter | Splitterforhold, optisk strømbudsjett, OLT/ONT-grensesnitt |
For de fleste FTTH PON-nettverk brukes SC/APC-kontakter ofte for å redusere refleksjon. Den endelige kontakttypen skal imidlertid alltid samsvare med OLT-, ONT-, splitter- og prosjektspesifikasjonen. Evolux kan bidra til å bekrefte produktkompatibilitet før masseproduksjon.
Engineering Control Points for FTTH ODN-distribusjon
FTTH-prosjekter krever mer enn produktkjøp. Optisk ytelse, installasjonsmiljø, koblingskompatibilitet og testdokumentasjon bør alle vurderes før den endelige produktlisten bekreftes.

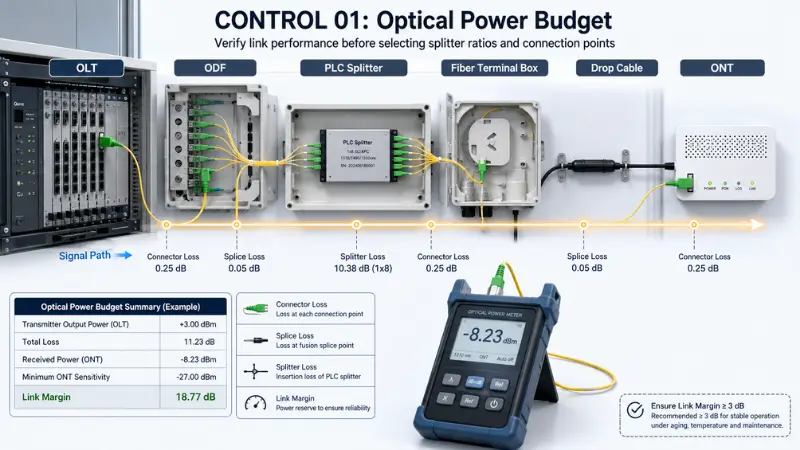

KONTROLL 01
Optisk strømbudsjett
Bekreft splittertap, kontakttap, spleisetap og lenkemargin før du velgersplitterforholdog koblingspunkter. Et skikkelig strømbudsjett holder signalet stabilt fra OLT til ONT.
KONTROLL 02

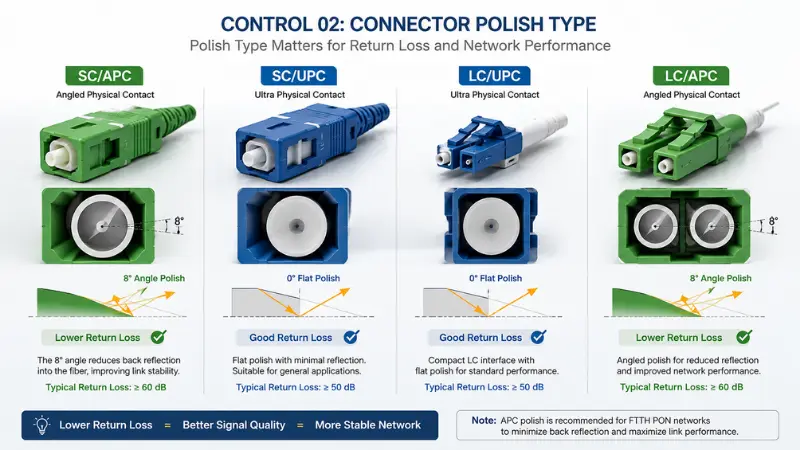

Kontakt polsk type
PON-nettverk bruker vanligvis SC/APC fordi APC-polering reduserer returtapet. SC/UPC, LC/UPC eller LC/APC kan også gjelde - sePC vs UPC vs APC polish.

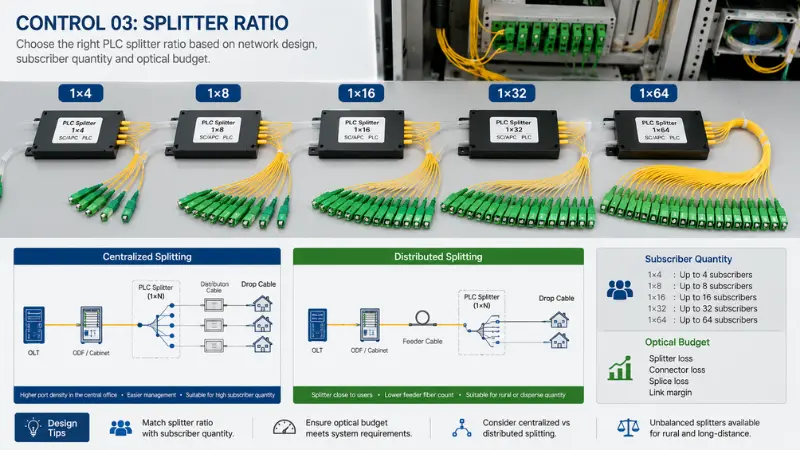

KONTROLL 03
Splitterforhold
Vanlige PLS-forhold er 1×4, 1×8, 1×16, 1×32 og 1×64. Velg etter abonnentantall, optisk budsjett og sentralisert kontra distribuert design - inkludertubalansert delingfor landlige.
KONTROLL 04

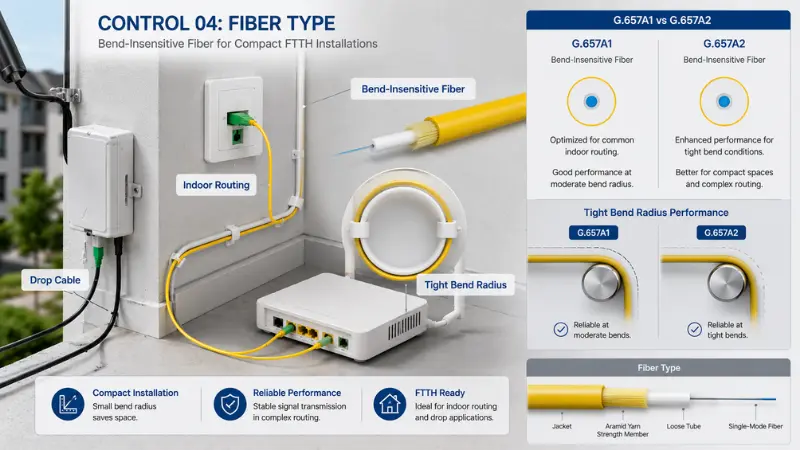

Fibertype
For fallkabel og innendørsføring er bøyningsufølsomme fibre som G.657A1 / G.657A2 foretrukket for kompakte rom og tett bøyeradius. Sammenligneenkelt-modus kontra multimodus.
KONTROLL 05

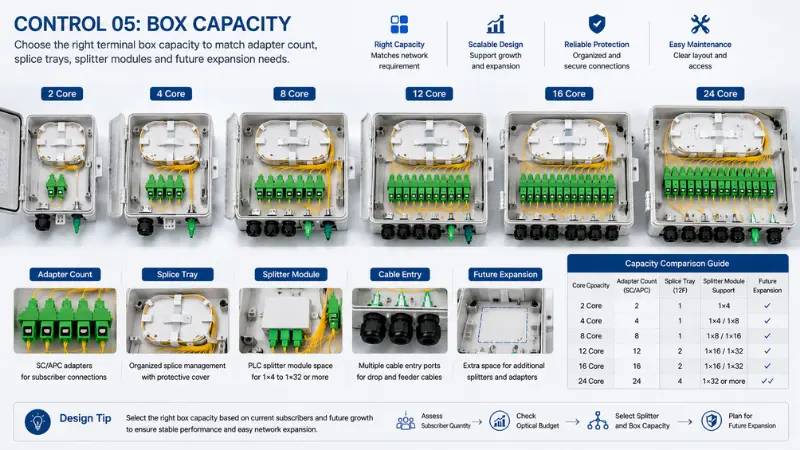

Boks kapasitet
Kampkoblingsbokskapasitet til adapterantall, skjøtebrett, splittermoduler og fremtidig utvidelse. Vanlige alternativer: 2, 4, 8, 12, 16 og 24 kjerner.

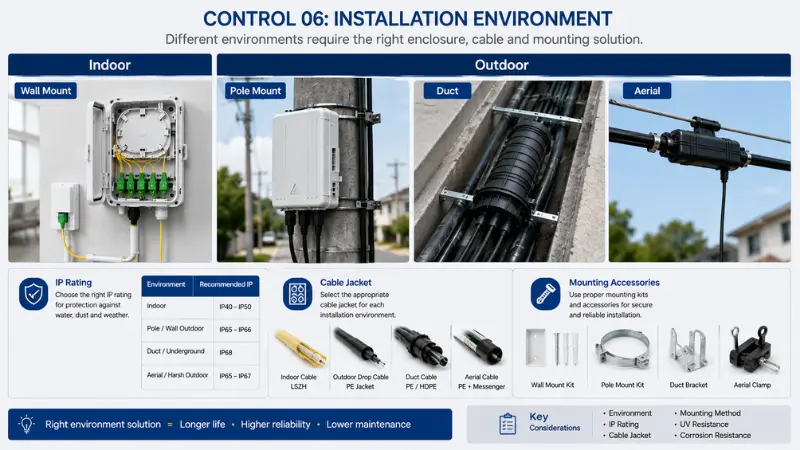

KONTROLL 06
Installasjonsmiljø
Innendørs, utendørs, vegger, stolper, kanaler og luftmiljøer kan trenge forskjellige kabelkapper, boksmaterialer, IP-klassifiseringer og monteringstilbehør. Seinnendørs og utendørs installasjon.
FTTH Procurement & Engineering Guides
Referer til artikler for å hjelpe teamet ditt med å planlegge PON-splitting, velge koblinger og klargjøre en komplett FTTH passiv komponent stykkliste.
Tilpasset FTTH-produkttilpasning og stykklistestøtte
Hvert FTTH-prosjekt har forskjellige krav. Evolux støtter fleksibel produkttilpasning og tilpasning slik at du kan forberede det riktige materialet for distribusjon av tilgangsnettverk.
Kontakt: SC/APC, SC/UPC, LC/UPC, LC/APC
Kabellengde og kabelkappe
PLC splitter forhold
Klemmeboks kapasitet
Innendørs eller utendørs installasjonstype
Adaptermengde og panelkonfig
OEM etikett og emballasje
Datablad & IL/RL testrapport
Send nettverkstopologi, abonnentantall, splitterplan og installasjonsmiljø - teamet vårt vil anbefale kompatible kontakter, adaptere, pigtails, patch-kabler, PLS-splittere og terminalbokser for FTTH-prosjektet ditt.
Vanlige spørsmål om FTTH ODN-løsning
Spørsmål: Hvilke produkter kreves vanligvis for et FTTH ODN-prosjekt?
A: Et typisk FTTH ODN-prosjekt kan kreve fiberoptiske kontakter, adaptere, pigtails, patch-ledninger, PLS-splittere, koblingsbokser, drop-kabler og relatert tilbehør. Den endelige produktlisten avhenger av nettverkstopologi, splitterforhold, installasjonsmiljø og abonnentantall.
Spørsmål: Kan Evolux levere en komplett FTTH-produktstykkliste?
A: Ja. Kunder kan sende oss nettverkstopologi, abonnentantall, splitterplan og installasjonsmiljø. Evolux kan anbefale en egnet FTTH passiv komponent stykkliste basert på prosjektkravet.
Spørsmål: Hvilken kontakttype brukes vanligvis i FTTH PON-nettverk?
A: SC/APC brukes ofte i FTTH PON-nettverk fordi det bidrar til å redusere optisk refleksjon. Den endelige koblingstypen bør imidlertid samsvare med OLT-, ONT-, splitter- og prosjektspesifikasjonen. Se vår SC/APC-kontaktveiledning.
Spørsmål: Hvilke PLS splitterforhold er tilgjengelige?
A: Vanlige PLS-splitterforhold inkluderer 1×2, 1×4, 1×8, 1×16, 1×32 og 1×64. Andre konfigurasjoner kan diskuteres i henhold til prosjektkrav. Bla gjennom alle PLS splittere.
Spørsmål: Kan du støtte forhånds-terminerte FTTH-løsninger?
A: Ja. Evolux kan støtte forhåndsterminerte patchkabler, hurtigkoblinger, terminalbokser og relaterte passive komponenter for å redusere spleising på stedet og forenkle installasjonen.
Spørsmål: Kan du tilby produkter for både innendørs og utendørs FTTH-installasjon?
A: Ja. Evolux tilbyr innendørs og utendørs koblingsbokser, patchledninger, pigtails, adaptere og andre FTTH passive komponenter. Utendørs bruk kan kreve vanntette bokser, passende kabelkapper og riktig monteringstilbehør.
Bygg ditt FTTH ODN-prosjekt med matchede passive fiberkomponenter
Enten du trenger standard FTTH-produkter eller en tilpasset prosjektstykkliste, kan Evolux hjelpe deg med å matche kontakter, adaptere, pigtails, patch-kabler, PLS-splittere og terminalbokser for nettverksdistribusjonen.
