Evolux Fiber: Din profesjonelle fiberoptiske PLC-splitterprodusent!
Shenzhen Evolux Fiber Co., Ltd er en ledende leverandør av banebrytende -optiske fiberløsninger, og spesialiserer seg på forskning, utvikling, produksjon og distribusjon av fiberoptiske produkter av høy-kvalitet. Etablert i 2013 år, og med hovedkontor i Shen Zhen, Kina, har vi dukket opp som et pålitelig navn innen fiberoptikk. Med et sterkt fokus på innovasjon og pålitelighet, streber vi etter å møte de skiftende kravene til den globale telekommunikasjonsindustrien.
Våre fordeler
Variert produktportefølje
Vi tilbyr et omfattende utvalg av optiske fiberprodukter, fra enkelt-modus og multi-modus optiske fibre til spesialoptiske fibre for spesifikke bruksområder, inkludert optiske fiberkabler, kontakter, transceivere, adaptere og relatert tilbehør for å møte de ulike behovene til kundene våre.
Utmerket kundestøtte
Vi har satt sammen et team med eksperter som er klare til å støtte våre kunder. De hjelper kundene med å velge den riktige fiberoptiske løsningen og veileder implementeringsprosessen, slik at kundene kan glede seg over omfattende forhånds-salgskonsultasjoner for å legge ut-salgsstøtte og teknisk assistanse.

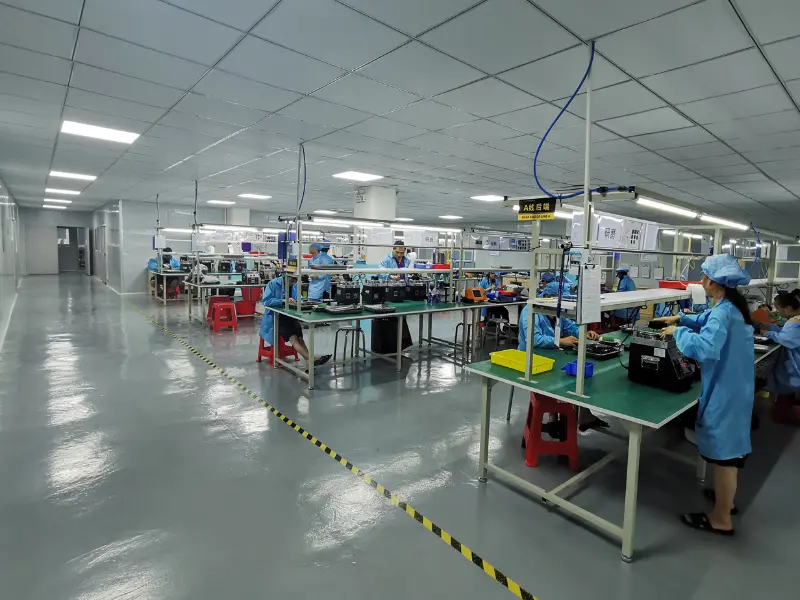

Avanserte FoU-fasiliteter
Topp---FoU-fasiliteter, utstyr og spesialiserte laboratorier gir et ideelt miljø for å utføre banebrytende-forskning, eksperimentering og testing av fiberoptiske materialer, design og produksjonsprosesser.
Profesjonelle tilpasningstjenester
Vi tilbyr tilpasningsmuligheter som lar kundene skreddersy fiberoptiske produkter til deres spesifikke behov. Fiberdiameter, beleggmateriale eller koblingstype kan alle tilpasses fleksibelt.
Product Categories
Latest Products
En fiberoptisk PLS-splitter velges ikke av splittforhold alene. Pakkestørrelsen, kontaktgrensesnittet, fiberdiameteren, kabellengden og installasjonsmetoden må også samsvare med nettverksarkitekturen og kabinettdesignet.
EVOLUX Fiber leverer PLS-splitterløsninger til teleoperatører, fibernettverksentreprenører, leverandører av ODN-løsninger, utstyrsprodusenter, distributører og private-merker.
Enten du kjøper standardmodeller for distribusjon eller forbereder en prosjektspesifikk -FTTH-implementering, kan teamet vårt hjelpe deg med å gjennomgå den nødvendige konfigurasjonen før tilbud og produksjon.
01
Prosjekt-Matched Configuration
Velg delingsforhold, pakke, kontakt, fiberkonstruksjon og kabellengde i henhold til nettverkstopologien, installasjonskabinettet og optiske budsjettet.
02
Verifiserbar optisk ytelse
Bekreft nøkkelparametere som innsettingstap, tapsuniformitet, returtap, polarisasjonsavhengig tap og retningsbestemmelse i henhold til dine akseptkrav.
03
Fleksibel tilpasning
Konfigurer koblingsgrensesnitt, kabeldiametre, inngangs- og utgangslengder, produktetiketter, kundedelnummer og emballasje.
04
Konsekvent gjentatt innkjøp
Godkjente konfigurasjoner kan registreres for prøver, bulkbestillinger og gjentatte kjøp, noe som bidrar til å redusere spesifikasjonsforskjeller mellom ulike produksjonspartier.
Tilpass din fiberoptiske PLC-splitter
Standard PLS-splittere dekker de fleste FTTH-, GPON- og PON-applikasjoner, men forskjellige prosjekter kan kreve spesifikke delingsforhold, pakkestørrelser, koblingsgrensesnitt, kabelkonstruksjoner og identifikasjonsmetoder.
EVOLUX Fiber gir prosjektbasert- PLS-splittertilpasning i henhold til din stykkliste, tegning, prøve eller tekniske spesifikasjoner.
Split Ratio og Port Configuration
Velg inngangs- og utgangskonfigurasjonen i henhold til nettverksarkitekturen og det nødvendige antallet distribusjonsporter.
Tilgjengelige alternativer kan omfatte:
- 1×2 til 1×64 konfigurasjoner
- 2×N konfigurasjoner
- Design med én-inngang eller to-inndata
- Balansert optisk kraftfordeling
- Prosjektspesifikke havneordninger-
- Spesielle konfigurasjoner gjenstand for teknisk vurdering
Pakketype
Velg pakken i henhold til installasjonsplass, beskyttelseskrav og fiberhåndteringsmetode.
Tilgjengelige alternativer inkluderer:
- Bar fiber
- Blokkløst eller minirør
- ABS-modul
- LGX kassett
- Stativ-montert kabinett
- Tilpasset modulkonstruksjon
Koblingstype og polsk
Konfigurer inngangs- og utgangsgrensesnittene for å matche adaptere, utstyr og eksisterende nettverkstilkoblinger.
Tilgjengelige alternativer kan omfatte:
- SC/APC
- SC/UPC
- LC/APC
- LC/UPC
- FC/APC
- FC/UPC
- Uterminerte fibre
- Ulike kontakter på inngangs- og utgangssidene
Fiber- og kabelkonstruksjon
Velg fibertype, bufferdiameter og kabelstruktur i henhold til føringsplass, bøyekrav og behov for mekanisk beskyttelse.
Tilgjengelige alternativer kan omfatte:
- 250 μm bar fiber
- 900 μm bufret fiber
- 2,0 mm kabel
- 3,0 mm kabel
- G.657A1 bøy-ufølsom fiber
- G.657A2 bøy-ufølsom fiber
- G.652D enkel-modusfiber
- Ulike inngangs- og utgangskabeldiametre
Kabellengde og portidentifikasjon
Spesifiser inngangs- og utgangskabellengdene i henhold til kapslingsdimensjonene og fiberrutingsoppsettet.
Identifikasjonsalternativer kan omfatte:
- Tilpassede inngangs- og utgangslengder
- Nummererte utgangsfibre
- Farge-kodede fibre
- Portetiketter
- Inn- og utgangskoder
- Serienumre
- Batchinformasjon
- Kundens delenummer
OEM merking og emballasje
Tilpass produktidentifikasjon og emballasje for distribusjon, prosjektforsyning eller private{0}}merkeprogrammer.
Tilgjengelige alternativer kan omfatte:
- Nøytrale produktetiketter
- Kundelogo
- Tilpassede modellnummer
- Kundens delenummer
- Strekkodeetiketter
- Individuell emballasje
- Bulk emballasje
- Kundeemballasje kunstverk
- Tilpassede kartongmerker
- Prosjektspesifikke pakkelister-
En optisk fiberkontakt er en enhet som brukes til å koble sammen optiske fibre, noe som letter effektiv overføring av lyssignaler. En optisk fiberkontakt muliggjør raskere til- og frakobling enn skjøting. De kommer i forskjellige typer som SC, LC, ST og MTP, hver designet for spesifikke bruksområder.
PLC Fiber Optic Splitter kan kategoriseres etter PLS splitterbrikken de bruker, noe som betyr at det er 1xN og 2xN PLC splittere, slik som 1x4 splitter, 1x8 splitter, 1x16 splitter, 2x32 splitter, 2x64 PLC splitter, etc. Brukere kan velge forskjellig lengde på inngangs- og utgangsnummerforhold. I tillegg kan PLS-splittere også klassifiseres basert på forskjellige pakker for å møte kundenes behov i ulike scenarier, inkludert små PLS-splittere som må brukes i terminalbokser og stor størrelse rackmontert PLS-splitter som kan installeres i stativer. Det er fem typer PLS-splittere på markedet: Bare Fiber Optical Splitter, Blockless Fiber Splitter, ABS Splitter, LGX Splitter og Rack-Mount Splitter.
Bare fiberoptisk splitter
Bare fiber splitteren har ingen kontakt i de bare fiberendene, så den krever et komplett sett med beskyttelse i bærevesken og på enheten. På grunn av sin kompakte størrelse kan den enkelt plasseres i formelle skjøtebokser og skjøtebokser. Bare fiber splitter minimerer plassbeslag og reduserer installasjonskostnadene samtidig. Det brukes ofte til FTTH, PON, LAN, CATV, testutstyr og andre applikasjoner.
Blokkløs fibersplitter
Selv om den blokkløse PLS-splitteren har et lignende utseende som barfibersplitteren. Den kan imidlertid gi sterkere fiberbeskyttelse fordi den har en mer kompakt rørpakke i rustfritt stål. Den blokkløse PLS splitteren krever ikke fiberoptisk fusjon under installasjonen og brukes hovedsakelig til forskjellige tilkoblinger over distribusjonsbokser eller nettverksskap.
ABS Modul Fiber Splitter
ABS splitteren har en ABS-kasse i plast, som har god beskyttelse for interne optiske komponenter og kabler. ABS splitter er enkel og kompakt, som kan tilpasses ulike installasjonsmiljøer og krav. Den er mye brukt med utendørs fiberdistribusjonsbokser for PON, FTTH, FTTX, GOPN-nettverk.
LGX Kassett Fiber Splitter
LGX PLC splitter er utstyrt med en robust metallboks. Den kan brukes alene eller enkelt installeres i et standard fiberoptisk patchpanel eller fiberoptisk chassis uten arkivskjøting eller dyktig personell under utplassering. Standard LGX metallbokskabinett gir en plug-and-play-tilnærming til integrering i nettverket, noe som eliminerer risiko under installasjon.
Rack-Monteringssplitter
1U og 2U er to tilgjengelige rackmonterte størrelser for splittere på markedet, mens 1U rack-monterte splittere er mer vanlig brukt. PLS splitter er installert i rack-enheten, som har utmerket optisk ytelse og praktisk nettverksinstallasjon. Den rack-monterte splitteren er mye brukt i EPON, GPON, FTTX, FTTH, etc., og gir en ideell løsning for et kablingsmiljø med høy-tetthet.
Fordeler med Fiber Optic PLC Splitter
Kostnads-effektivitet
Fiberoptiske splittere eliminerer behovet for flere fibre ved å tillate oppdeling av en enkelt fiber i flere baner. Dette reduserer kostnadene for nettverksdistribusjon og vedlikehold betydelig, ettersom det kreves færre fibre for å betjene flere abonnenter eller enheter.
Fleksibilitet og skalerbarhet
Splittere gir fleksibilitet og skalerbarhet til nettverksdesign. De kan enkelt legges til eller fjernes i henhold til nettverkskravene, noe som muliggjør sømløs nettverksutvidelse eller rekonfigurering. Denne fleksibiliteten gjør det mulig for nettverksadministratorer å tilpasse seg endrede behov uten omfattende endringer i infrastrukturen.
Minimalt signaltap
Fiberoptiske splittere av høy- kvalitet viser lavt innsettingstap og returtap, noe som sikrer effektiv signaldistribusjon. Det minimale signaltapet muliggjør pålitelig overføring over lange avstander uten at det går på bekostning av signalkvaliteten. Dette er spesielt viktig for applikasjoner som krever høye datahastigheter og lav ventetid.
Påføring av Fiber Optic PLC Splitter
Datasenter
PLS-fibersplittere brukes ofte i datasenternettverk for å distribuere raske data til en rekke servere og lagringsenheter. Dette gjør det mulig for datasentre å effektivt håndtere store mengder datatrafikk, noe som resulterer i rask og sømløs dataoverføring.
Optisk tilgangsnettverk
PLS-fibersplittere brukes ofte i optiske aksessnettverk for å gi høyhastighets-internetttilkobling til en rekke klienter. De gir sluttbrukere høy-hastighet og pålitelig tilkobling og er perfekte for FTTH (Fiber til hjemmet) og FTTB (Fiber til bygningen)-applikasjoner.PLC-splitter i PON-nettverk.
Passive optiske nettverk (PONs)
PLS-splittere er en avgjørende komponent i passive optiske nettverk (PON), som er optiske nettverk som knytter mange forbrukere til en enkelt optisk fiber. Hver kunde har en unik dedikert tilkobling takket være PLS-splitterens separering av det optiske signalet i ulike veier.
Medisinsk utstyr
For å distribuere de optiske signalene fra ulike kameraer til en enkelt skjerm, brukes PLS-fibersplittere også i medisinsk utstyr som endoskoper. På grunn av dette kan medisinske eksperter se bilder fra forskjellige perspektiver og få en bedre forståelse av den indre strukturen til pasientens kropp.
Vanlige tekniske indikatorer for fiberoptiske PLC-splittere
Innsettingstap
Innsettingstapet til splitteren refererer til antall dBs per utgang i forhold til tapet av inngangslys.
Ytterligere tap
Ekstra tap er definert som summen av optisk effekt for alle utgangsporter og antall dBs i forhold til tapet av optisk effekt i inngangen.
Spektrofotoforhold
Det spektrofotiske forholdet er definert som utgangseffektforholdet til hver utgangsport til den optiske splitteren, og i systemapplikasjonen er spektrofotometerforholdet faktisk basert på mengden optisk kraft som kreves av den faktiske optiske systemets node for å bestemme passende spektrofotoforhold (bortsett fra den gjennomsnittlige distribusjonen), og spektrofotometerets spektrofotoforhold er relatert til det transmitterte bølgelengde lyset.
Grad av isolasjon
Isolasjon refererer til evnen til en optisk vei til en lysdeler til å isolere lyssignaler i andre lysbaner.
Komponenter av Fiber Optic PLC Splitter
Inn- og utgangsporter
Inngangsporter er der det innkommende optiske signalet kommer inn i splitteren, vanligvis gjennom en enkelt fiberoptisk kabel. Antall inngangsporter avhenger av typen og konfigurasjonen av splitteren. Utgangsporter er der de delte optiske signalene går ut av splitteren og kobles til mottakerne eller andre nettverksenheter. Antall utgangsporter kan variere og bestemmer antall baner som signalet er delt inn i.
Kobler og deler
Koblinger og delere spiller en viktig rolle i å dele det optiske signalet. De er designet for å dele det innkommende signalet i flere utgangsbaner. Koplere er ansvarlige for å fordele signalet jevnt mellom utgangsportene, og sikre at hver bane mottar en del av signalets kraft. Delere, derimot, skiller signalet i distinkte baner, noe som muliggjør samtidig overføring til flere mottakere.
Fiber Array og Waveguides
Fiberarrayer er arrayer av individuelle fibre som er justert og smeltet sammen for å danne splitteområdet i splitteren. De gir det fysiske rammeverket for å dele det optiske signalet. Bølgeledere, på den annen side, er strukturer som leder og dirigerer det optiske signalet i splitteren. Når det gjelder Planar Lightwave Circuit (PLC) splittere, er bølgeledere etset på et silika- eller silisiumsubstrat, noe som muliggjør presis kontroll og distribusjon av det optiske signalet.
Beskyttende foringsrør
Fiberoptiske splittere er plassert i beskyttende foringsrør for å beskytte de ømfintlige komponentene fra eksterne miljøfaktorer. Disse foringsrørene er vanligvis laget av slitesterke materialer, som metall eller plast, og gir mekanisk beskyttelse, samt opprettholder innrettingen og stabiliteten til de interne komponentene. De beskyttende foringene hjelper også til med å administrere fiberforbindelsene, og sikrer pålitelig og sikker drift.
I alt er det fem trinn for å produsere en fiberoptisk splitter. Hvert trinn krever streng kontroll og styring av ulike parametere som miljø, temperatur og detaljert presisjon på montering og utstyr.
Forberedelse av komponenter
Vanligvis trengs tre komponenter. PLS-kretsbrikken er innebygd på et stykke glasswafer, og hver ende av glasswaferen er polert for å sikre en svært presis flat overflate og høy renhet. V-rillene slipes deretter på et glassunderlag. En enkelt fiber eller flere båndfiber er satt sammen på glasssubstratet. Denne sammenstillingen blir deretter polert.
Justering
Etter klargjøring av de tre komponentene settes de på et aligner-trinn. Inngangs- og utgangsfiberarrayen er satt på et goniometertrinn for å justere med PLS-brikken. Fysisk innretting mellom fiberarrayene og brikken overvåkes gjennom en kontinuerlig effektnivåutgang fra fiberarrayen.
Kurere
Monteringen plasseres deretter i et UV (ultrafiolett) kammer hvor den vil bli fullstendig herdet ved en kontrollert temperatur.
Emballasje
Den bare splitteren er justert og satt sammen til et metallhus der fiberstøvler er satt i begge ender av enheten. Og så er det nødvendig med en temperatursyklustest for å sikre den endelige produktets tilstand.

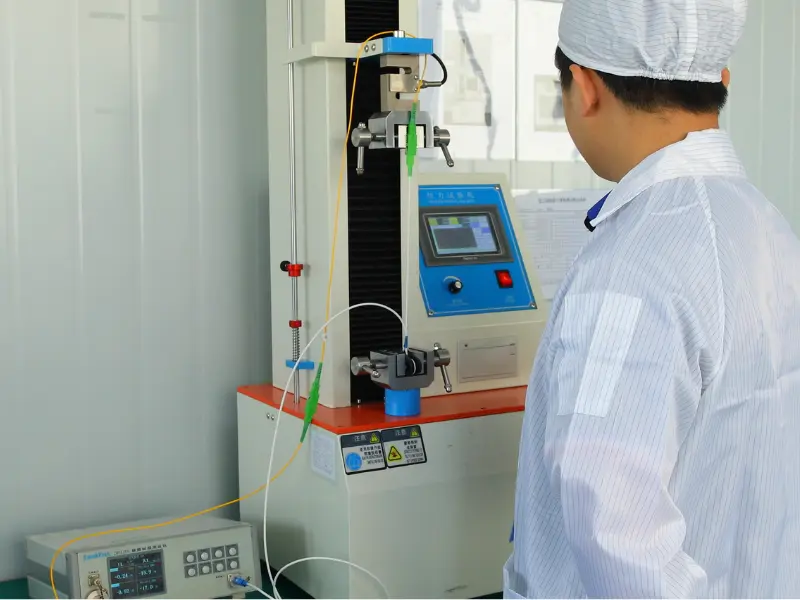

Optisk testing
Når det gjelder testing, utføres tre viktige parametere som innsettingstap, uniformitet og polarisasjonsavhengig tap (PDL) på splitteren for å sikre kvaliteten på den produserte splitteren.
Faktorer å vurdere før du velger en fiberoptisk PLS-splitter
Nettverksstørrelse og -type
Vurder størrelsen og typen av nettverket der splitteren skal distribueres. For større nettverk foretrekkes ofte Planar Lightwave Circuit (PLC) splittere på grunn av deres skalerbarhet, bredere båndbredde og høyere splittelsesforhold. Mindre nettverk kan dra nytte av Fused Biconical Tapered (FBT) splittere, som er mer kostnadseffektive- for lavere delingsforhold.
Sammenligning av ytelse og kostnader
Vurder ytelsen og kostnadsaspektene til FBT- og PLS-splittere. FBT-splittere er vanligvis mer kostnadseffektive- for mindre nettverk og lavere splittelsesforhold. PLS-splittere, selv om de er relativt dyrere, tilbyr bedre ytelse, bredere båndbredde og høyere delingsforhold, noe som gjør dem egnet for de fleste fiberoptiske nettverk eller applikasjoner som krever større signaldistribusjonskapasitet.
Kvalitet og pålitelighet
Velg optiske splittere fra anerkjente produsenter kjent for sin kvalitet og pålitelighet. Dette sikrer at splitterne oppfyller industristandarder og gir konsistent ytelse over tid. Vurder faktorer som holdbarhet, miljøstabilitet og langsiktig-pålitelighet når du velger.
Splitterkonfigurasjon
Bestem riktig splitterkonfigurasjon basert på antall utgangsporter som kreves. Vanlige konfigurasjoner inkluderer 1×2, 1×4, 1×8, og så videre, som representerer antall inngangs- og utgangsporter. Evaluer gjeldende og fremtidige nettverkskrav for å velge den optimale splitterkonfigurasjonen.
Signalkrav
Vurder signalkravene til nettverket. Hvis applikasjonen krever høye datahastigheter, lav ventetid og minimalt signaltap, velg splittere med lavt innsettingstap og høyt returtap. PLS-splittere gir generelt bedre ytelse når det gjelder innsettingstap og returtap sammenlignet med FBT-splittere.
Bølgelengdekompatibilitet
Vurder bølgelengdekompatibiliteten til splitteren med de optiske signalene som brukes i nettverket. Sørg for at den valgte splitteren støtter de spesifikke bølgelengdene som kreves for applikasjonen. Noen splittere kan være bølgelengde-avhengige, og å velge riktig type sikrer kompatibilitet og optimal ytelse.
Ultimate FAQ Guide to Fiber Optic PLC Splitter
Spørsmål: Er det en splitter for fiberoptisk kabel?
Spørsmål: Hva er forskjellen mellom en PLS splitter og en FBT splitter?
Spørsmål: Hva er forskjellen mellom en fiberoptisk kopler og en splitter?
Spørsmål: Hvordan fungerer en fibersplitter?
Spørsmål: Hva betyr PLS i fiber?
Spørsmål: Hvordan lages en fiberoptisk splitter?
Spørsmål: Hva er de forskjellige typene PLS splittere?
Spørsmål: Hva er forholdet mellom PLC splitter?
Spørsmål: Hva er en fiberoptisk PLC-splitter?
Spørsmål: Hvordan fungerer PLS splitter i PON-nettverk?
Spørsmål: Hva er applikasjonsscenen til en fiberoptisk PLC-splitter?
Spørsmål: Hva er en optisk splitter og hvordan fungerer fiberoptisk splitter i et fiberoptisk nettverk?
Spørsmål: Hvordan fungerer fiberoptiske splittere i passive optiske nettverk (PON-er)?
Spørsmål: Hva er nøkkelkomponentene involvert i funksjonen til en fiberoptisk splitter?
Spørsmål: Hvordan bruke fiberoptiske splittere i PON-systemet?
Spørsmål: Hva er det maksimale delingsforholdet for en fiberoptisk PLS-splitter?
Spørsmål: Hva er innsettingstapet for en fiberoptisk PLS-splitter?
Spørsmål: Hva er bølgelengdeområdet til en fiberoptisk PLC-splitter?
Spørsmål: Hva er det typiske driftstemperaturområdet for en fiberoptisk PLS-splitter?
Spørsmål: Hvordan rengjør du en fiberoptisk PLS splitter?
Som en av de ledende produsentene og leverandørene av fiberoptisk plc splitter i Kina, ønsker vi deg hjertelig velkommen til å kjøpe fiberoptisk plc splitter på lager her fra fabrikken vår. Alle tilpassede produkter er med høy kvalitet og lav pris. For prisliste og gratis prøve, kontakt oss nå.
