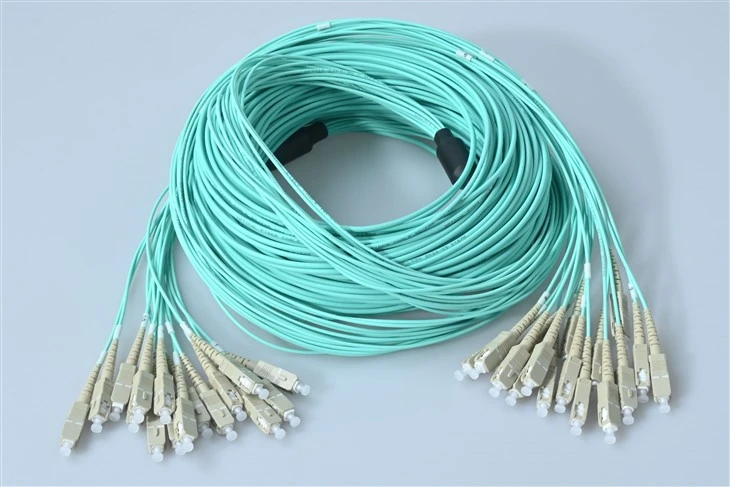

16 Core Patch Cord SC Multimode OM3

A: Flott spørsmål! Her er avtalen – når du kjører 16 fibre, har du to valg: pakke sammen 8 duplekskabler eller bruk en enkelt 16-kjerneenhet. Multi-fibertilnærmingen vinner uten tvil av flere grunner. For det første blir kabelhåndtering mye enklere – én kabel å rute versus åtte separate som floker seg sammen i veien. For det andre sparer du seriøs rackplass i miljøer med høy{11}}tetthet. For det tredje synker installasjonstiden dramatisk – vi har sett teknikere kutte oppdateringstiden med 60-70 % sammenlignet med å kjøre individuelle duplekser. Den eneste avveiningen? Hvis en fiber har et problem, feilsøker du i en bunt. Men med våre mindre enn eller lik 0,3 dB innsettingstap på tvers av alle 16 kjerner, er feil ekstremt sjeldne.

A: Dette er sannsynligvis det vanligste spørsmålet vi får! Kort svar: For 10G-koblinger under 300 meter er OM3 perfekt – og ærlig talt, det dekker omtrent 95 % av datasenterkjøringene. Her er den tekniske biten: OM3 har en effektiv modal båndbredde på 2000 MHz·km ved 850nm, mens OM4 støter opp til 4700 MHz·km. Hva betyr det praktisk talt? OM3 støtter 10G opp til 300m, 40G opp til 100m og 100G opp til 100m. OM4 utvider disse avstandene – 10G til 400m, 40G til 150m, 100G til 150m. Så med mindre du kjører lengre koblinger eller planlegger 40G/100G-oppgraderinger i nær fremtid, gir OM3 deg utmerket ytelse til en bedre pris. Begge bruker den samme 50/125 μm kjernen og vannjakken, så de er fullt kompatible med din eksisterende OM3-infrastruktur.

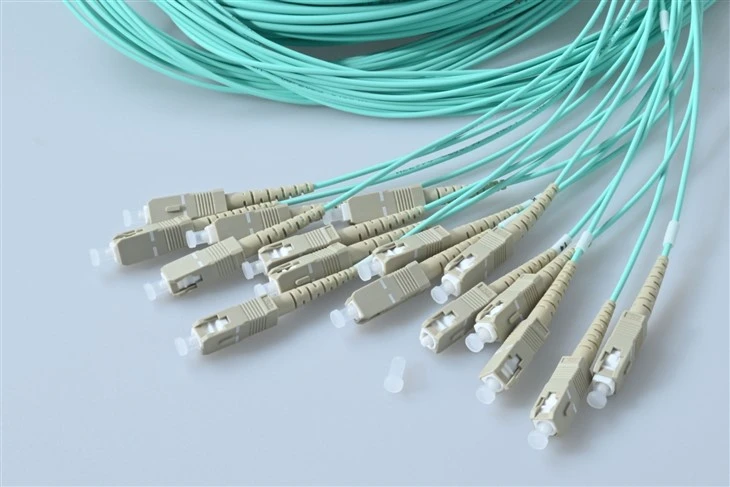

A: Absolutt – det er det fine med SC-kontakten! Hver av de 16 fibrene avsluttes med en standard SC-kontakt, slik at de kobles rett inn i et hvilket som helst SC-adapterpanel, ODF eller utstyrsport du allerede har. SCs push-pull-låsemekanisme er identisk enten den kommer fra en enkelt duplekskabel eller vår 16-kjerneenhet. En ting å huske på: du vil sørge for at patchpanelet eller adapteroppsettet ditt kan romme 16 SC-porter i det arrangementet du trenger. Vi ser vanligvis kunder som bruker disse med SC-adapterpaneler med høy tetthet som har 12 eller 24 porter. Hvis du trenger hjelp til å planlegge panelkonfigurasjonen, er det bare å ta kontakt – vi har gjort hundrevis av disse distribusjonene og kan dele hva som fungerer best.

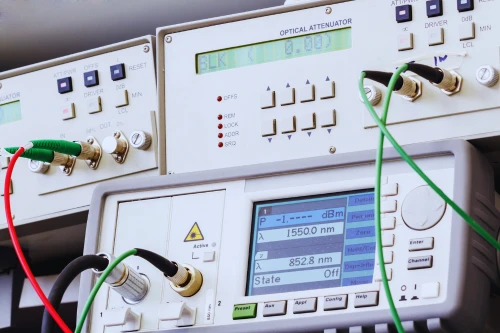

A: Våre 16-kjerner SC OM3-patchledninger er testet for å levere mindre enn eller lik 0,3dB innsettingstap per kontakt – det er industristandarden for førsteklasses-enheter. Med to kontakter per kobling (en i hver ende), ser du på mindre enn eller lik 0,6dB totalt koblingstap. For koblingsbudsjettberegningen din, her er hva du skal ta med: koblingstap (0,6dB), fiberdempning (3,5dB/km ved 850nm for OM3), og eventuelle skjøtepunkter hvis det er aktuelt. For en typisk 100m 10G-kobling bruker du kanskje 0,35dB for selve fiberen pluss 0,6dB for kontakter – godt innenfor budsjettet på 2,6dB som 10GBASE-SR tillater. Vi tester 100 % hver enkelt fiber før levering og inkluderer testrapporten, slik at du vet nøyaktig hva du får. Ingen overraskelser.

A: Godt tenkt – fiberidentifikasjon er avgjørende når du har å gjøre med multi-fiberkabler! Vi følger TIA-598 fargekodingsstandarden, som bruker en spesifikk sekvens på 12 farger (blå, oransje, grønn, brun, skifer, hvit, rød, svart, gul, fiolett, rosa, aqua) pluss striping for fiber 13-24. I en 16-kjerners kabel er fiber 1-12 solide farger, og fiber 13-16 bruker de fire første fargene med en stripe eller sporstoff. Hver fiber er også nummerert på utbruddsbena. Profftips: når du dokumenterer installasjonen, ta et bilde av begge ender med fargesekvensen synlig – det sparer deg for timer med feilsøking på veien. Hvis du trenger et tilpasset fargeskjema eller spesifikk merking for din organisasjon, kan vi også imøtekomme det.

A: Selve SC-kontaktene har et relativt større fotavtrykk sammenlignet med LC, men selve fiberen er ganske fleksibel. For våre OM3 multi-fiberkabler er minste bøyeradius under belastning 10x kabelens ytre diameter, og ubelastet er den omtrent 5x. For en typisk distribusjonskabel med 16-ledere, fungerer den til omtrent 50-60 mm (omtrent 2 tommer) når den er installert. De individuelle utbruddsbena ved SC-endene kan bøye seg strammere – ned til en radius på omtrent 30 mm. Men her er tingen: la alltid være litt slakk ved overgangspunkter i stedet for å tvinge trange bøyer. Tighte bends øker dempingen og kan forårsake makro-bøytap over tid. For virkelig plassbegrensede applikasjoner bør du vurdere vårt bøyningsufølsomme fiberalternativ – det håndterer bøyninger med radius på 7,5 mm uten betydelig tapsøkning.
