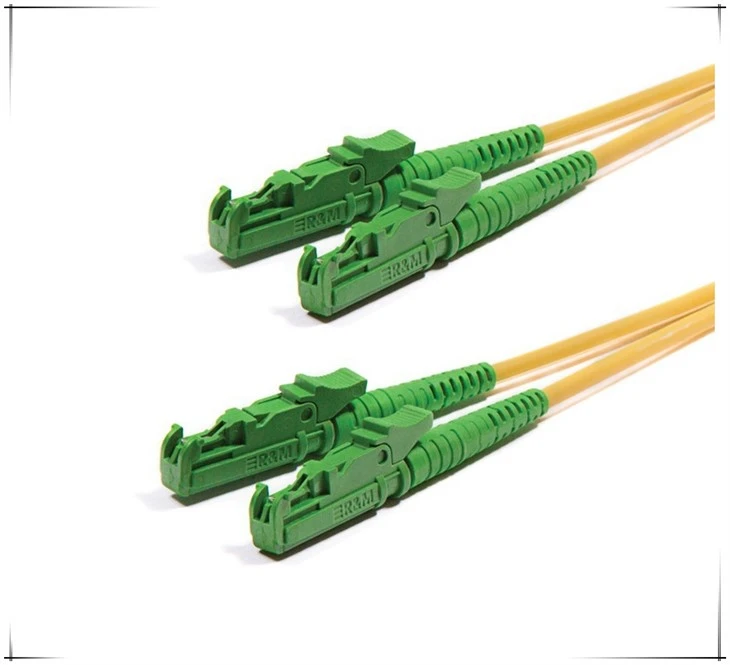

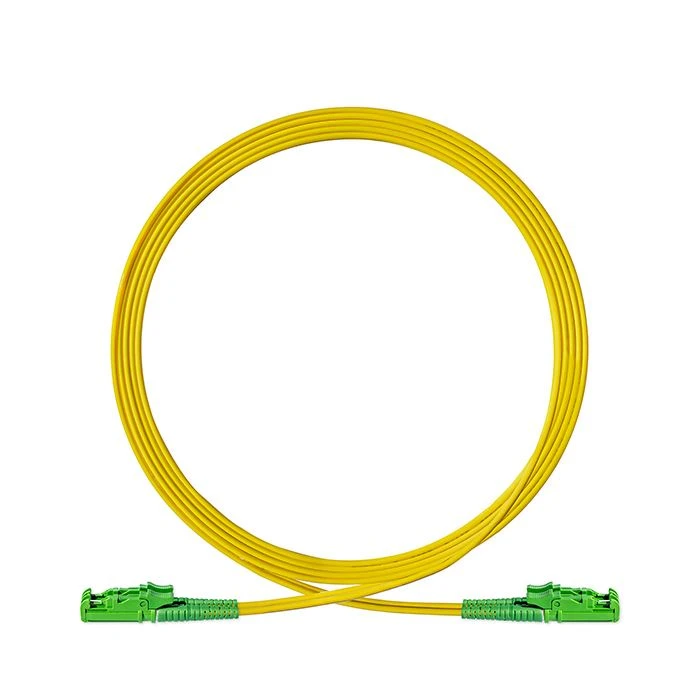

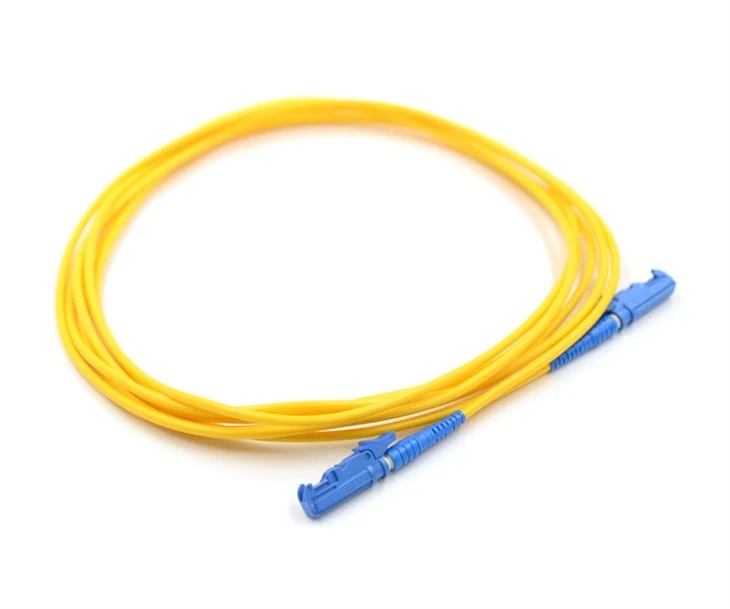

Fiberoptikk E2000jumper førerer en kort optisk fiberkabel som har kontakter i begge ender. Denne kabelen brukes til å koble sammen to nettverksdingser eller deler, for eksempel en ruter og bryter eller et patchpanel og transceiver. Patch-ledningene kommer i forskjellige lengder og fibertyper, for eksempel single-mode eller multimode fiber, og kontaktene kan være av forskjellige slag, inkludert SC, ST, LC og MTP/MPO. Ved å bruke disse ledningene er det mulig å etablere og fjerne forbindelser mellom nettverkskomponenter raskt og uten behov for komplisert kabling.

Lavt innsettings- og returtap:Fiberoptiske patch-kabler har lavt innsettings- og returtap, noe som betyr at de er svært effektive i å overføre data over lange avstander med minimal støy og signaldemping.

Høy båndbredde:Fiberoptiske patch-kabler har høy båndbredde, noe som gjør dem ideelle for høyhastighets dataoverføringsapplikasjoner som krever stor kapasitet for dataoverføring.

Bredt spekter av applikasjoner:Fiberoptiske patch-ledninger brukes i et bredt spekter av bruksområder, for eksempel datasentre, telekommunikasjon, medisinsk utstyr, militær og romfart og industriell automasjon.

Fleksibilitet:Fiberoptiske patch-ledninger er svært fleksible, noe som betyr at de enkelt kan installeres i trange rom der tradisjonelle kobberkabler ikke passer.

Varighet:Fiberoptiske patchledninger er svært holdbare og kan fungere i tøffe miljøer, inkludert høye temperaturer, fuktighet og eksponering for kjemikalier.

Enkel installasjon:Koblingene på fiberoptiske patch-kabler er plug-and-play, noe som betyr at de enkelt kan kobles til andre enheter uten behov for spesialverktøy eller utstyr.

Kostnadseffektiv:Fiberoptiske patchkabler er kostnadseffektive og gir lavere totale eierkostnader sammenlignet med kobberkabler, spesielt over lange avstander.

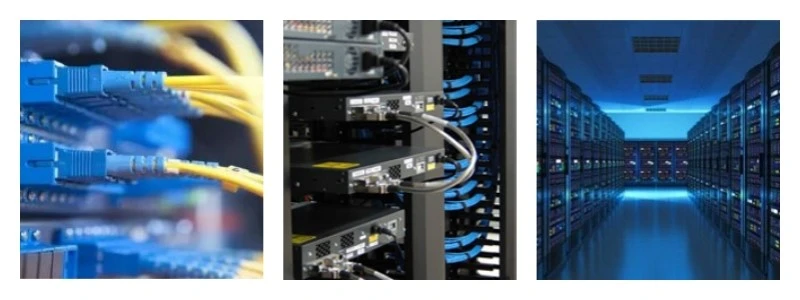

CATV, metro test utstyr;
Telekommunikasjonsnettverk;
lokale nettverk (LAN);
Wide Area Network (WAN);
Premissinstallasjoner;
Databehandlingsnettverk;
Avslutning av video og militær aktiv enhet.

Fem tester for å sikre kvaliteten på fiberpatchledningen

Kvaliteten på fiberpatch-ledninger påvirker hele den fiberoptiske forbindelsen. Hver fiberkabel må testes strengt før den forlater fabrikken. Så hvilke tester vil en produsent av fiberpatchledninger gjøre for å sikre høy kvalitet på patchledninger?

For å sikre kvaliteten på optiske patch-ledninger, utføres vanligvis følgende fem typer inspeksjonstester før de forlater fabrikken.

Deteksjon av tap/returtap ved innsetting av fiberpatch

Innsettingstap og returtap er nøkkelparametere som påvirker optiske patch-kabler. TIA-standarden fastsetter tydelig at det maksimale innsettingstapet for den optiske patchledningen er 0.75dB (det vil si den akseptable maksimale verdien).

For de fleste fiberpatchkabler på markedet er normalområdet for innsettingstap mellom {{0}}.3dB og 0.5dB, og området for noe lavt innsettingstap er mellom {{6 }}.15dB og 0.2dB. Returtapsverdier er uttrykt i dB og er vanligvis negative, så høyere verdier er bedre, og typiske spesifikasjoner varierer fra -15 til -60 dB.

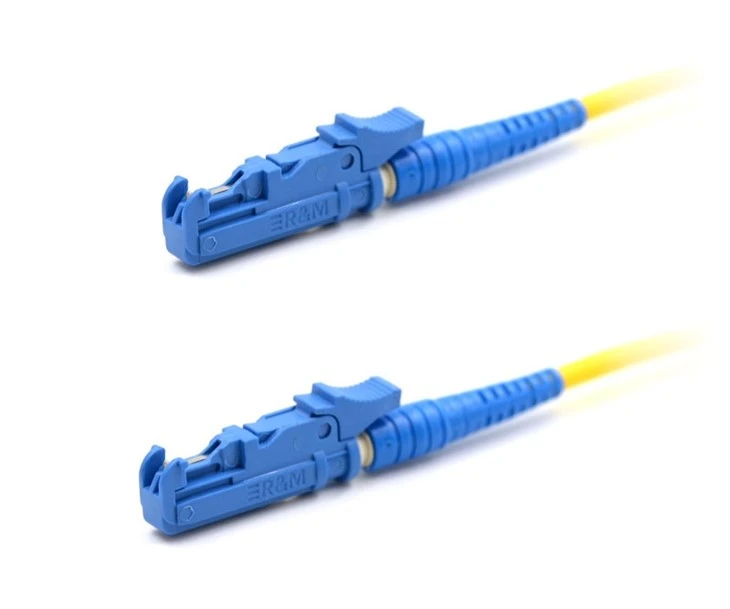

I henhold til bransjestandarder bør returtapet til Ultra PC polerte fiberoptiske kontakter være større enn 50dB, og returtapet for skråpolering er vanligvis større enn 60dB. PC-typen bør være større enn 40dB. For multimodusfiber er typiske RL-verdier mellom 20 og 40 dB.

Indikatorene for jumpere av generell bærergrad er at innsettingstapet er mindre enn 0.3dB, og returtapet er større enn 45dB.

Inspeksjon av endeflaten av fibersnor

Rengjøringen av endeflaten til den optiske fiberkontakten påvirker ytelsen direkte. For eksempel vil riper, groper, sprekker, støvforurensning, etc. på endeflaten av den optiske fiberen forårsake tap av tilkoblingssignalet, noe som resulterer i dårlig innsetting og returtap.

Fiberpatch ledning 3D interferometer inspeksjon

3D-interferometertesting er hovedsakelig for å teste geometrien til fiberendeflaten, og parametrene inkluderer krumningsradius, toppunktforskyvning, fiberhøyde og så videre. Endeflaten på fiberpatch-ledningen må slipes til en sfærisk overflate, men produktene som produseres av selve produksjonsprosessen kan ikke være perfekte.

Hva er de riktige verdiene for krumningsradius, toppunktforskyvning og fiberhøyde?

Derfor er endeflateformen spesifisert i den tekniske standarden, som inkluderer krumningsradius ROC, toppunktforskyvning og fiberhøyde.

I henhold til de tekniske standardene til IEC-organisasjonen er referanseverdien til ROC-krumningsradiusen at PC-kontakten er 10 ~ 25 mm, og APC-kontakten er 5 ~ 15 mm. Vertex offset refererer til offset mellom toppunktet på den buede overflaten og fiberaksen. Hvis toppunktforskyvningen er for stor, er deformasjonen av endeflaten nok til å forårsake fysisk kontakt mellom fibrene. Derfor krever den tekniske standarden toppunktforskyvningen til fiberhopperen Mindre enn eller lik 50μm.

Fiberhøyde refererer til høyden på fiberendeflaten i forhold til hylsens endeflate. Fiberendeflaten kan stikke ut over hylsens endeflate, eller kan være forsenket under hylsens endeflate. Høydeområdet for optisk fiber spesifisert i den tekniske standarden er -250~+250nm.

Mekanisk ytelsestest av fiberkabel

For eksempel, trekktest, test optisk patch-ledning under spesifisert trekkkraft for å verifisere fiberdempning og fiberforlengelses-belastningssikkerhetsfaktor.

Eksperiment med omgivelsestemperatur med fiberkabel

Det er nødvendig å teste ytelsesindikatorene til optiske fiberkontakter under forskjellige omgivelsestemperaturforhold.
