Tekniske spesifikasjoner – LC til FC OM3 Duplex Fiber Patch-kabel
| Parameter | Spesifikasjon | Parameter | Spesifikasjon |
|---|---|---|---|
| Koblingstype | LC UPC til FC UPC | Fibertype | OM3 Multimode 50/125μm |
| Fiberkvalitet | Laser-Optimalisert 50 μm | Bølgelengde | 850nm / 1300nm |
| Innsettingstap | Mindre enn eller lik 0,3dB (typisk 0,2dB) | Avkastningstap | Større enn eller lik 20dB |
| Antall fiber | Dupleks (2 fibre) | Kabeldiameter | 2,0 mm tett-bufret |
| Kabeljakke | LSZH (Low Smoke Zero Halogen) | Jakkefarge | Aqua (OM3 Standard) |
| Maks. Datahastighet | 10 Gbps @ 300m | Hylsemateriale | Precision Zirconia Keramikk |
| Min. Bøy radius | 30 mm (lastet) / 15 mm (ubelastet) | Strekkstyrke | Større enn eller lik 100N |
| Driftstemp. | -20 grader til +70 grader | Lagringstemp. | -40 grader til +80 grader |
| Tilgjengelige lengder | 1m, 2m, 3m, 5m, 10m, Custom | Overholdelse | RoHS, CE, ISO 11801 |

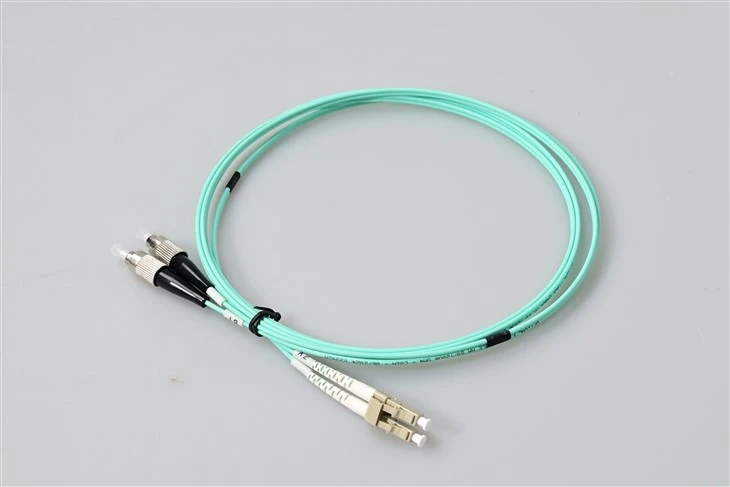

Hva er en LC til FC OM3 Multimode Duplex Patch-kabel?
DeLC til FC OM3 multimodus dupleks patchkabeler en hybrid fiberoptisk jumper designet spesielt for sammenkobling av enheter med forskjellige koblingsgrensesnitt. Med en LC UPC-kontakt i den ene enden og en FC UPC-kontakt i den andre, muliggjør denne kabelen sømløs kommunikasjon mellom moderne nettverksutstyr med LC-porter og eldre systemer utstyrt med FC-grensesnitt.
I motsetning til standard LC-LC- eller FC-FC-patch-kabler som kobler til identiske kontakter, har denne LC-FC-hybridkabelen en kritisk rolle i miljøer med blandet fiberinfrastruktur. Datasentre og telekommunikasjonsfasiliteter driver ofte utstyr fra forskjellige generasjoner-nyere svitsjer og transceivere bruker vanligvis kompakte LC-kontakter for høyere porttetthet, mens eldre testinstrumenter, DWDM-systemer og telekomutstyr av operatør-kvalitet fortsatt kan stole på robuste FC-gjengede kontakter.
Hvorfor velge denne hybrid LC-FC Multimode Fiber Jumper?
OM3 laser-optimalisert 50/125 μm fiberkjernestøtter 10 Gigabit Ethernet-overføring opptil 300 meter ved 850nm bølgelengde, noe som gjør den egnet for intern-bygging av ryggradsforbindelser og kort-datasenterkoblinger. Den akva-fargede LSZH-jakken oppfyller brannsikkerhetskravene for innendørs installasjon, og frigjør minimalt med røyk og ingen giftige halogengasser i tilfelle brann-nødvendig for lukkede serverrom og kabelbakker.
Hver kabel gjennomgår 100 % optisk testing før forsendelse. De presisjons-polerte keramiske keramiske hylsene på både LC- og FC-endene gir konsistentinnsettingstapunder 0,3dB, noe som sikrer pålitelig signalintegritet på tvers av fibernettverket ditt.
LC-kontakt vs. FC-kontakt: Forstå grensesnittforskjellen
DeLC (Lucent Connector) bruker en kompakt 1,25 mm hylse med en skyve-låsemekanisme, som tillater distribusjon med høy-tetthet-dobbelt så mange porter sammenlignet med SC-kontakter i samme panelplass. Det har blitt det dominerende grensesnittet forSFP/SFP+ transceivereog moderne nettverkssvitsjer.
DeFC (ferrule Connector) har en 2,5 mm hylse med en gjenget skrue-på koblingen. Selv om de er mindre vanlige i nye installasjoner, forblir FC-kontakter utbredt i presisjonsmåleutstyr, optiske testinstrumenter og eldre telekommunikasjonsinfrastruktur på grunn av deres sikre mekaniske tilkobling og motstand mot vibrasjon.
Denne LC til FC-patchkabelen eliminerer behovet for ekstra adaptere eller konverteringsmoduler når du kobler til disse to grensesnitttypene, forenkler kabeladministrasjonen og reduserer potensielle feilpunkter i nettverket ditt.
Applikasjoner – Hvor LC til FC OM3 dupleks kabler Excel
Denne LC UPC til FC UPC OM3 dupleks hybrid patchkabelen er spesialbygd- for én jobb de fleste standard LC-LC-jumpere kan ikke gjøre det bra: å koble moderne LC-terminerte brytere, transceivere og patchpaneler til eldre FC-terminert testutstyr, kringkastingsutstyr og forhånds{10}ODF-kabinetter mens{100}{101} tette 90 graders bøyninger som strukturerte kablingsbrett krever. Kombinasjonen av en blandet-kontaktterminering og en G657A1 bøyningsufølsom fiber er det som skiller denne jumperen fra en vanlig LC-FC-patchledning.
Eldre FC-utstyr → Moderne LC-nettverksoppgradering
Inne i eldre telekomsentralkontorer og kringkastingsmaster-kontrollrom er eksisterende fiberinngangspaneler fortsatt terminert på FC-skott. Den bøyningsufølsomme LC-FC OM3-kabelen lar deg rute en ny-bygget LC SFP+-svitsj direkte inn i den eldre FC ODF-en uten å-reterminere den innkommende feltkabelen - og bevare capex og unngå tjenesteavbrudd.
Test- og målelab-gensere
OTDR-er, optiske lyskilder og referanse-effektmålere fra EXFO, JDSU, Yokogawa og Anritsu leveres oftest med FC/PC-skott, mens enheten som testes bruker LC. En 50/125 OM3 LC-FC dupleks jumper er standard laboratorieadapterkabelen som brukes til å bygge bro mellom disse to grensesnittene under 10G multimodus-linksertifisering.
Tett-radiusføring i kabelbrett og hjørnebøy
G657A1-fiber holder makrobend-tap under 0,1 dB ved en radius på 10 mm, mot omtrent 1–2 dB for eldre G652D-fiber ved samme bøy. Det betyr noe i strukturert kabling: G657A1 LC-FC OM3 2.0mm patch-kabel kan føres inn i 1U horisontale ledere, rundt hjørnestolper og gjennom kabelspor med slisse uten bøyningen per{13}}som ville bryte et 10G marginbudsjett.
Innendørs 10G Multimode Backbone with Fire-Sikkerhetsmandat
LSZH-jakker avgir nesten ingen halogenert røyk når de brennes, og derfor er IEC 60332-1, EN 50575 Cca og IEC 60754 skrevet rundt dem. Den LSZH flammehemmende LC til FC OM3-ledningen er den riktige spesifikasjonen for sykehus, underjordiske t-banestasjoner, datasentre og høye-kontorstigerør der grenser for røyktoksisitet er håndhevet.
CATV-hodeender og kringkastingsoverføring
Eldre CATV headend-mottakere og SDI-over-fiberforlengere beholder skruen-på FC-kontaktene fordi den gjengede koblingen overlever vibrasjoner bedre enn push-pull LC. LC-FC 10G multimodus patch-kabelen fører signalet fra en moderne LC-terminert fiberaggregator inn i den vibrasjonsfølsomme-eldre FC-porten.
FTTX Central Office Cross-Kobler til
ODF-er i operatør-klasse eksponerer ofte FC/PC på linjesiden og LC på utstyrssiden. En eldre -FC-til-LC-konverteringskabel med G657A1-kjerne er standard kryss-tilkoblet innhold som kjøpes i bulk for hver ny PON-aggregering.
Bulkleverandørbestillinger for panelbyggere og integratorer
Systemintegratorer som bygger forhånds-kablede patchpaneler spesifiserer produsenten av LC til FC OM3 duplekskabel etter bøynings-radiusytelse og LSZH-sertifikater - ikke bare enhetsprisen. Massebestillings-MOQ er 100 stykker per lengde-SKU, med konsolidering av blandet-lengde på samme PO støttet.
Ofte stilte spørsmål – LC til FC OM3 Fiber Patch-kabel
Spørsmål 1: Hvorfor velge en hybrid LC-til-FC OM3-patchkabel i stedet for to separate LC-LC- og FC-FC-jumpere?
A: En hybrid-jumper fjerner ett par-par fra den optiske banen, og sparer omtrent 0,3 dB innsettingstap og ett potensielt skitt-inntrengingspunkt. På et stramt 10G multimodus-linkbudsjett er dette viktig -, og derfor foretrekkes LC UPC til FC UPC OM3 hybridkabel fremfor en serie-kjede med to jumpere pluss en LC-FC-adapter.
Q2: Hva gjør G657A1 bøy ufølsom fiber egentlig ved en bøyeradius på 10 mm?
Svar: Standard G652D-fiber taper rundt 1–2 dB per omdreining når den bøyes til 10 mm. G657A1 fiber holder dette tapet under 0,1 dB. Rent praktisk kan G657A1 LC-FC OM3 2.0mm patchledning føres rundt en hjørnestolpe eller inne i en kabelfinger uten målbar signalforringelse - noe en eldre fiberkonstruksjon ikke kan gjøre.
Spørsmål 3: Er LSZH 2,0 mm-kappen vurdert for plenum- eller stigerørinstallasjoner?
A: LSZH er den europeiske og internasjonale lav-røyk-null-halogenvurderingen (IEC 60332-1 / EN 50575 Cca). Det er akseptert for generell innendørs, stigerør og kabel-trekk, men tilsvarer IKKE den nord-amerikanske OFNP-plenumsvurderingen. Hvis prosjektet ditt spesifikt krever OFNP under NEC, be om den OFNP{10}}kappede varianten av denne LC-FC OM3 dupleks jumperen.
Q4: Vil denne LC UPC til FC UPC OM3-patchkabelen støtte 10G Ethernet på hele 300 m multimodusrekkevidde?
A: Ja. OM3 50/125 laser-optimalisert fiber er vurdert for 10GBASE-SR opptil 300 m. Fordi mindre enn eller lik 0,3 dB innsettingstap på denne LC-FC 10G multimoduskabelen gir god margin ved koblingsparet, er hele 300 m rekkevidde oppnåelig - forutsatt at nedstrømskoblingen også er OM3 eller bedre.
Spørsmål 5: Hvorfor spesifisere OM3 over OM1 eller OM2 for en ny multimodusbygging?
A: OM1 (62,5/125) når maksimalt 33 m for 10GBASE-SR; OM2 (50/125) når bare 82 m ved 10G. OM3 utvider det til 300 m. For alle nye 10G-kompatible installasjoner, er 50/125 OM3 LC-FC dupleksjumperen minimumsspesifikasjonen som fremtidssikrer-koblingen. Hvis prosjektet ditt senere kan skaleres til 40G eller 100G, se vårdetaljert OM3 vs OM4 multimode fiber ytelse sammenligningfor å finne ut om det er verdt å oppgradere til OM4 på installasjonstidspunktet.
Q6: Kan UPC-poleringen på denne kabelen byttes til APC på en bulkbestilling?
A: UPC vs APC er et-fabrikkvalgt polsk valg og kan ikke konverteres i felten. På massebestillinger produserer vi LC APC/FC APC-varianter som separate SKU-er -, men vær oppmerksom på at APC-ende-flater er grønne-oppstartskodede og brukes vanligvis i PON/FTTH-singlemodus, ikke OM3-multimodus. For 10G multimoduskoblinger er LC UPC til FC UPC den riktige polish-paringen. For en fullstendig oversikt over hvordan PC-, UPC- og APC-slutt-geometrier er forskjellige i ytelsestap, se vårfiberkontakt polish type guide som dekker PC vs UPC vs APC spesifikasjoner.
Q7: Hva er bulk MOQ og typisk leveringstid for en LC-FC OM3 dupleksleverandørbestilling?
A: MOQ er 100 stykker per lengde-SKU for lagerkonfigurasjoner. Ledetiden er 3–5 virkedager for standard LSZH 2,0 mm vannblandinger, og 7–12 virkedager for spesialtilpassede-jakker eller tilpassede-engroslengde LC til FC OM3 patchledninger. Beholdere på 5,000+ stykker er tilbudt per prosjekt.
Spørsmål 8: Hvordan bør LC UPC- og FC UPC-ende-rengjøres før de settes inn?
A: Bruk en fiberrenser av typen-snelle i begge ender før hver paring. For feltinspeksjon verifiserer et 200× / 400× videofiberskop ende-mot IEC 61300-3-35 bestått/ikke bestått-kriterier. Støv{10}}dekker den bøyningsufølsomme LC-FC OM3-kabelen mellom bruk er obligatorisk – skitt er den største enkeltårsaken til koblingsmarginfeil på en hybridenhet.
Spørsmål 9: Kommer Grade A zirconia ferrule med en fabrikktestrapport?
A: Ja. Hver enhet er 100 % interferometer-målt for apex offset, krumningsradius og fiberunderskjæring, og innsettings-tap/retur-tap testet ved 1310 nm og 1550 nm. Individuelle serie--nummererte testrapporter er tilgjengelige på engros LC-FC OM3 dupleks-bulkordrer uten ekstra kostnad.
Q10: Kan kabellengden tilpasses for et spesifikt prosjekt?
A: Tilpassede lengder fra 0,5 m opp til 300 m produseres på bestilling. For bulkordrer som blander lengder (0,5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m) på samme PO, kan leverandøren av LC UPC til FC UPC OM3 dupleks patchkabel konsolidere alle kutt i én forsendelse for å redusere frakten.
Q11: Er denne kabelen egnet for utendørs direkte-bruk?
A: Nei. Den 2,0 mm LSZH tette-bufrede konstruksjonen er designet for innendørs / i-bygningsapplikasjoner. For direkte-begravelsesløp utendørs trenger du en pansret eller gel-fylt utendørskabel terminert på en ODF, og denne innendørs jumperen koblet til ODF-patchsiden.
Q12: Hvilke driftsmiljøgrenser bør jeg overholde?
Sv: Driftstemperatur er −20 grader til +70 grader, lagring −40 grader til +80 grader. Det dekker innendørs data-senter, telekom-rom og betingede kringkastingsmiljøer. For kaldere uoppvarmede utendørs tilfluktsrom, spesifiser den industrielle-tempvarianten i stedet for denne LC-FC OM3 LSZH-patchkabelen.
