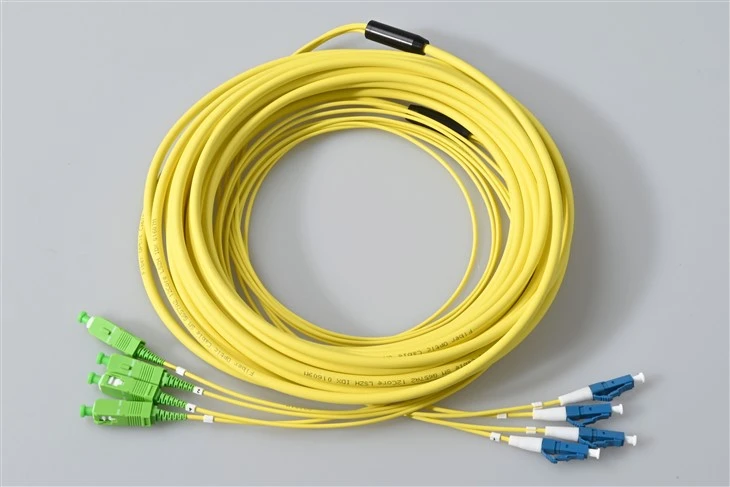

Hva er en 12-kjernes SC/APC til LC/UPC fiberoptisk patchledning?
12-kjerners SC/APC til LC/UPC fiberoptisk patchkabel er en flerfiberkabelenhet som konsoliderer 12 optiske baner i én kabel. DeSC/APCslutten har en8-graders vinklet hylse (returtap større enn eller lik 60 dB); LC/UPC-enden bruker en1,25 mm keramisk hylse med liten-faktor (avkastningstap større enn eller lik 50 dB)- direkte parring med SFP-, SFP+-, XFP-sendere/mottakere.
Denne hybride-polske enkeltmodus dupleks patch-kabelen bygger bro over SC-grensesnitt OLT,PLC splittere, og ODF-paneler til LC-grensesnitt datasentersvitsjer og mediekonvertere -ingen mellomadaptere nødvendig. Én 12-kjerners enhet erstatter seks dupleks-jumpere, noe som reduserer kabelfyllingen og installasjonsarbeidet betydelig.
Tilgjengelig i enkeltmodus (9/125 OS1, OS2) og multimodus (50/125, 62.5/125). Alternativer for stigerør, plenum og LSZH-jakke. Full OEM/ODM-tilpasning støttes. Er du usikker på hvilken kontakt som passer til oppsettet ditt? Les vårSammenligningsguide for LC vs SC-kontakt.
Spesifikasjon
| Parameter | Enhet | FC, SC, LC/ Armored fiber patch ledning | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Innsettingstap (typisk) | dB | Mindre enn eller lik 0,3 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,3 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,3 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,3 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,3 | Mindre enn eller lik 0,3 |
| Returtap | dB | Større enn eller lik 45 | Større enn eller lik 50 | Større enn eller lik 60 | Større enn eller lik 30 | Større enn eller lik 45 | Større enn eller lik 50 | Større enn eller lik 30 | Større enn eller lik 45 | Større enn eller lik 50 | Større enn eller lik 35 | Større enn eller lik 55 | Større enn eller lik 75 |
| Driftsbølgelengde | nm | 1310, 1550 | 1310, 1550 | 1310, 1550 | 1310, 1550 | ||||||||
| Utskiftbarhet | dB | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | ||||||||
| Vibrasjon | dB | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | ||||||||
| Driftstemperatur | grad | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Lagringstemperatur | grad | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kabeldiameter | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Tilkoblingsløsninger
Hybrid-Polish SC-LC: Én kabel, to koblingsøkosystemer
SC/APC-ende → OLT, PLS-splitter, CWDM/DWDM-mux, CATV-hodeenden. LC/UPC-slutt → SFP/SFP+/XFP/QSFP transceiverporter på svitsjer og rutere.Eliminerer adapterlagetsom tradisjonelle APC-til-APC + UPC-til-UPC-oppsett krever, noe som reduserer sammenkoblingspunkter og totalt koblingstap i en enkelt tilpasset- fiberoptisk kabelenhet.
Funksjoner
Større enn eller lik 60 dB returtap

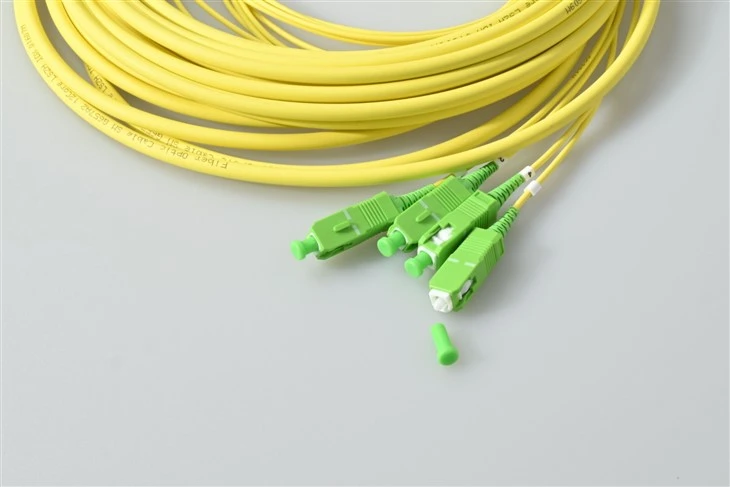

SC/APC 8-graders vinklet hylse avleder bakrefleksjoner inn i kledningen, og oppnårStørre enn eller lik 60 dB returtap- kritisk for GPON-, CATV RF-overlegg og DWDM-systemer.
12-Fiber med høy tetthet

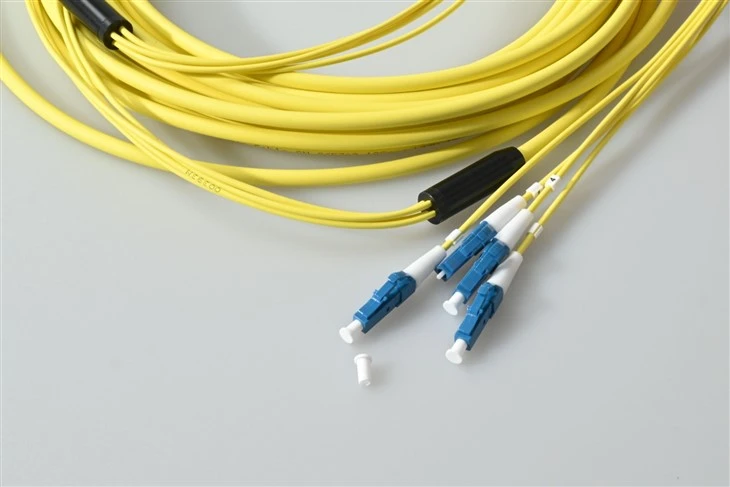

LC-er1,25 mm hylse(IEC 61754-20) muliggjør SFF-høytetthetstilkoblinger for SFP-, XFP-, SFP+-transceivere. Én 12-kjerners enhet erstatter seksdupleks jumpere- færre kabler, færre sammenkoblingspunkter.
Snap-i og bredt temperaturområde
RJ45-låsetapp - sprøytestøpt for å motstå drag, belastninger og støt. Driftsområde–40 grader til +75 graderdekker utendørs skap til tropiske telekom tilfluktsrom.
100 % optisk testet
Hver fiberkjerne ble individuelt inspisert og testet - innsettingstapMindre enn eller lik 0,2 dB (UPC) / Mindre enn eller lik 0,3 dB (APC). Testrapport inkludert i hver pakke.
Singlemode eller Multimode - Riser eller Plenum Vurdert
Enkeltmodus (9/125 OS1, OS2), multimodus (50/125, 62,5/125). PVC, LSZH, OFNR stigerør eller OFNP plenumsjakker. Kabeldiameter φ0,9 / φ2,0 / φ3,0 mm. Fullt tilpassbare lengder og farge-koding - kontakt oss for OEM/ODM SC-LC-patchledningstjeneste. Trenger enLC-til-LCeller annen koblingskombinasjon? Vi tilbyr alle større koblingstyper.
Designet for rygg-refleksjon-sensitive nettverk
APCs 8--graders geometri omdirigerer refleksjoner inn i kledningen i stedet for tilbake til laserkilden – og beskytter sensitiv optikk på tvers av disse arkitekturene:
Applikasjonsscenarier
FTTH / GPON sentralkontor
- OLT PON-porter (SC/APC) → PLS splitterinnganger (LC/UPC), enkel kabelføring, ingen adapterpaneler
- 12-fiberkonsolidering reduserer ODF-front-overbelastning på nettsteder med høy-abonnentetetthet
- Større enn eller lik 60 dB returtap støtter GPON og XGS-PON optiske budsjettkrav
DWDM / Lang-transport
- Sammenkobler DWDM mux/demux, EDFA-forsterkere og ROADM-noder der minimal bakrefleksjon opprettholder OSNR
- Én 12-kjerners kabel fører flere bølgelengdekanaler mellom tilstøtende stativmoduler
- Lavt innsettingstap (mindre enn eller lik 0,3 dB APC / Mindre enn eller lik 0,2 dB UPC per paring) bevarer koblingsbudsjettet
Datasenter og Enterprise LAN
- SC-terminert ODF → LC-utstyrte ToR-svitsjer og SFP+/QSFP-brønner, en trunkkabel
- Én 12-kjerners kabel erstatter en hel bunt med dupleks patchkabler mellom distribusjons- og tilgangslag
- LSZH / OFNP / OFNR jakkealternativer oppfyller datasenterets brannsikkerhetskoder
5G Fronthaul & C-RAN
- BBU-pool → fiberdistribusjonsramme → RRU-steder, som bærer eCPRI/CPRI over enkeltmodusfiber
- 12-kjernetrunk betjener opptil 6 toveis radiobaner fra en enkelt BBU-hylle
- –40 grader til +75 graders driftsrekkevidde støtter klimakontrollerte-nav og uoppvarmede veikantskap
Tilpasningskonfigurator
Hvert nettverk er forskjellig. Konfigurer SC-LC-fiberoptisk patch-kabel for å matche dine eksakte prosjektkrav:
| Konfigurasjon | Tilgjengelige alternativer |
| Antall fiber | 2 · 4 · 6 · 8 · 12 (standard)· 24 kjerner |
| Kobling A (ende 1) | SC/APC · SC/UPC · SC/PC |
| Kobling B (ende 2) | LC/UPC · LC/APC · LC/PC |
| Fibertype | OS1/OS2 Single Mode 9/125 µm · OM3 50/125 · OM4 50/125 · OM1 62.5/125 |
| Jakkemateriale | PVC (standard) · LSZH (Low Smoke Zero Halogen) · OFNR (Riser) · OFNP (Plenum) |
| Kabeldiameter | φ0,9 mm · φ2,0 mm · φ3,0 mm |
| Kabellengde | Egendefinert kutt - 0.5 m til 300 m |
| Fargekoding | TIA-598 standard fargesekvens · Egendefinerte farger på forespørsel |
Trenger du hjelp til å velge riktig konfigurasjon?Vårt ingeniørteam kan anbefale den optimale fibertypen, kappevurderingen og polering av koblinger basert på nettverksarkitekturen din.Kontakt ossfor gratis konsultasjon og tilbud.
FAQ
Spørsmål: Hva er forskjellen mellom SC/APC og LC/UPC polering, og hvorfor bruke en hybrid-poleringssnor?
A: SC/APC-kontakter har en 8--graders vinklet hylse som gir returtap Større enn eller lik 60 dB - ideell for refleksjons-sensitive systemer som GPON, CATV og DWDM. LC/UPC-kontakter bruker en buet flat hylse med returtap Større enn eller lik 50 dB, bredt brukt for SFP/SFP+ transceiver-porter i svitsjer. En hybrid SC/APC-til-LC/UPC-patchkabel lar deg koble APC-polerte OLT- eller splitterporter direkte til UPC-polerte svitsjporter uten mellomliggende adaptere, noe som reduserer både koblingstap og kablingskompleksitet. Lær mer omvanlige fiberoptiske kontakttyper.
Spørsmål: Hvorfor velge en 12-kjerners patchledning i stedet for flere dupleks jumpere?
A: En enkelt kabel med 12-ledere erstatter seks individuelle dupleks patch-kabler. Denne konsolideringen reduserer kabelfyllingen betydelig, reduserer installasjonstiden og reduserer det totale antallet sammenkoblingspunkter - som er en primær kilde til signaltap og forurensningsfeil i fibernettverk. For sentralkontorer, datasentre og telekomrom som administrerer hundrevis av tilkoblinger, gir 12-kjernemontasjer meningsfulle besparelser i plass, tid og løpende vedlikeholdsinnsats.
Spørsmål: Hvilke fibermoduser og jakkealternativer er tilgjengelige?
A: Vi leverer SC-LC-kabelenheter i enkeltmodus (9/125 OS1, OS2) og multimodus (50/125 og 62.5/125). Jakkealternativer inkluderer PVC (standard), LSZH (low smoke null halogen) og brann{10}}klassifisert stigerør (OFNR) eller plenum (OFNP) jakker. Kabeldiametere på φ0,9 mm, φ2,0 mm og φ3,0 mm er tilgjengelige. Kontakt oss for spesifikke konfigurasjonskrav.
Spørsmål: Kan jeg bestille tilpassede lengder, fibertall og koblingskombinasjoner?
A: Ja. Vi støtter full OEM/ODM-tilpasning. Du kan spesifisere egendefinerte kabellengder, velge fibertall fra 2 til 24 kjerner, velge jakkemateriale og farge-koding og konfigurere en hvilken som helst poleringskombinasjon. Kontakt salgsteamet vårt for å diskutere dine prosjektspesifikasjoner.
Spørsmål: Hvilken kvalitetstesting gjennomgår hver patchledning før forsendelse?
A: Patchledningene våre er 100 % optisk inspisert og testet. Hver fiberkjerne gjennomgår ende-ansiktsinspeksjon og optisk måling for innføringstap og returtap. Innsettingstap overskrider ikke 0,2 dB for UPC og 0,3 dB for APC-singlemode-kontakter. Returtap bekreftes ved større enn eller lik 60 dB for SC/APC-enden og større enn eller lik 50 dB for LC/UPC-enden. Hver kabel er pakket med en testrapport for kvalitetsdokumentasjon.
Spørsmål: Hvordan bør jeg velge mellom LSZH og PVC-jakke for prosjektet mitt?
A: LSZH-jakker (Low Smoke Zero Halogen) avgir minimalt med røyk og ingen giftige halogengasser når de utsettes for brann, noe som gjør dem foretrukket for lukkede eller befolkede miljøer som datasentre, sykehus og offentlige transportsystemer. PVC-jakker er mer økonomiske og gir god mekanisk fleksibilitet, egnet for generell-innendørsinstallasjoner. For luft-plenumsrom, vurder vårt OFNP--klassifiserte kabelalternativ. Teamet vårt kan hjelpe deg med å velge riktig jakketype basert på ditt installasjonsmiljø og lokale brannforskrifter.
