Hva er SC LC patchkabel?
SC-LC-fiberoptisk patch-kabel er en liten kompakt patch-kabel som er veldig populært i mange applikasjoner. Disse nettverksløsningene inkluderer telekommunikasjonsnettverk, LAN, databehandlingsnettverk, enhetstermineringer og lokaldistribusjoner. SC-LC-patch-kabler er designet for å levere raske Ethernet-løsninger i Gigabit-applikasjoner og ATM-applikasjoner med mindre plassforbruk.
Spesifikasjon
| Parameter | Enhet | FC, SC, LC/ Armored fiber patch ledning | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Innsettingstap (typisk) | dB | Mindre enn eller lik 0,3 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,3 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,3 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,3 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,3 | Mindre enn eller lik 0,3 |
| Returtap | dB | Større enn eller lik 45 | Større enn eller lik 50 | Større enn eller lik 60 | Større enn eller lik 30 | Større enn eller lik 45 | Større enn eller lik 50 | Større enn eller lik 30 | Større enn eller lik 45 | Større enn eller lik 50 | Større enn eller lik 35 | Større enn eller lik 55 | Større enn eller lik 75 |
| Driftsbølgelengde | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Utskiftbarhet | dB | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | ||||||||
| Vibrasjon | dB | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | ||||||||
| Driftstemperatur | grad | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Lagringstemperatur | grad | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kabeldiameter | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

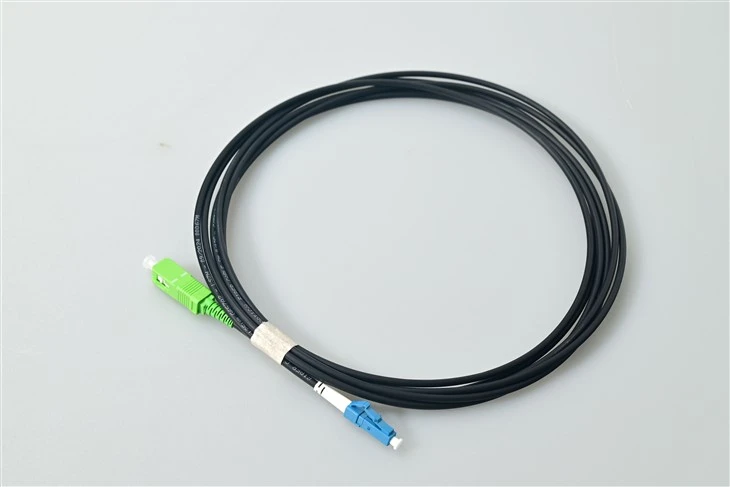

SC/APC til LC/UPC fiberoptisk patchledning
APC-til-UPC Hybrid Design
SC/APC 8 graders vinklet polering gir større enn eller lik 60 dB returtap. LC/UPC kuppelpolering gir større enn eller lik 50 dB. Én kabel forbinder begge grensesnitttypene - grønn kropp identifiserer APC, blå identifiserer UPC.

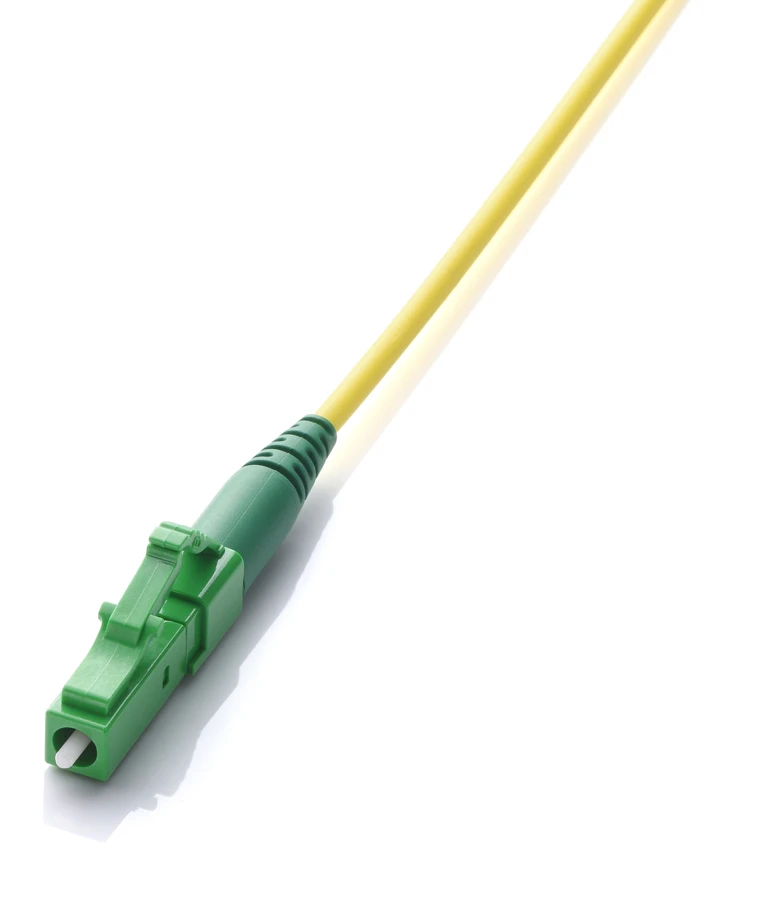

Liten formfaktor, høy-densitet LC-tilkobling
LC 1,25 mm hylse er halvparten så stor som SC 2,5 mm - dobler porttettheten i SFP/SFP+/QSFP-sendere/mottakere. RJ-lås for rask plugg-og-drift.

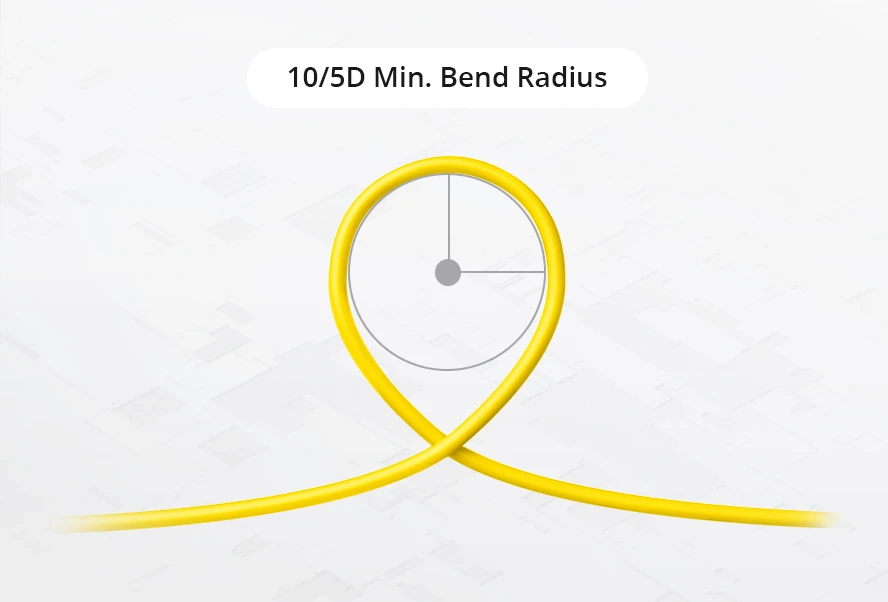

G.657.A1 Bend-Ufølsom fiber
10 mm minimum bøyeradius for tett føring i patchpaneler og under-gulvledninger. Bakoverkompatibel med G.652.D. Støtter opptil 40 km ved 1550 nm.
Applikasjonsløsninger
Typiske distribusjonsscenarier for denne SC til LC singelmodus fiberpatchkabelen.
FTTH / GPON-tilgangsnettverk
Kobler SC/APC OLT-porter til LC/UPC ONT-utstyr ved ODF. DePLS splitteri distribusjonsstien bruker også SC/APC-grensesnitt.
Datasenter kryss-Koble til
Lapper SC/APC-fiberdistribusjonspaneler direkte til LC/UPC SFP+-sendere i ToR-svitsjer. Støtter 10GbE, 25GbE og 100GbE.

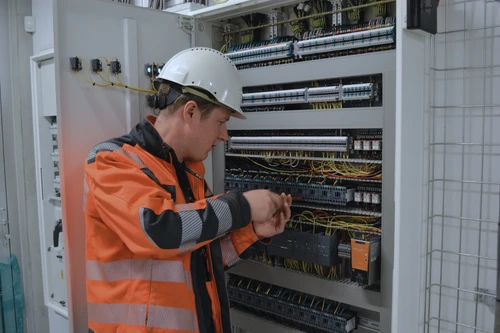

CATV / RF over Fiber
APC-ende-forvrengning forhindrer CSO/CTB-forvrengning i analog video. Brukes mellom headend-sendere og optiske noder i HFC-nettverk.

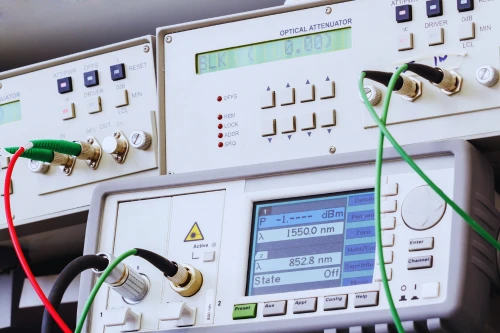

Telekom testing og måling
Referanse-testledning for tilkobling av LC/UPC OTDR-testporter til SC/APC-distribusjonsrammer i sentrale kontorer.
Enterprise LAN-migrering
Overfører eldre SC-terminert strukturert kabling til nye LC-baserte brytere og rutere uten re-terminering.

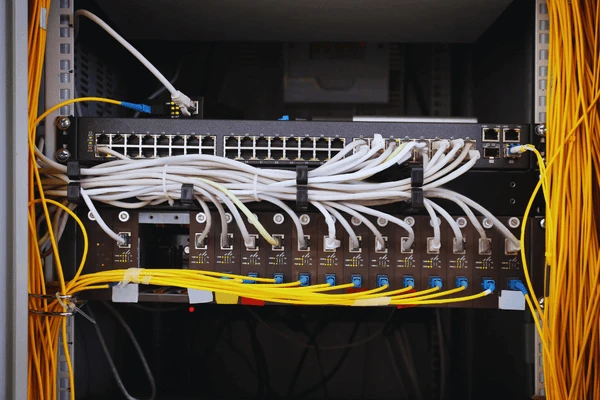

WDM multipleksing systemer
Grensesnitt SC/APC mux/demux-porter med LC/UPC-transpondere i CWDM- og DWDM-distribusjoner.
Produktbeskrivelse
Hver fiberoptisk patchledning er 100 % testet for tap av innsetting og returtap ved 1310/1550 nm. Zirconia keramiske hylser leverer mindre enn eller lik 0,2 dB utskiftbarhet gjennom mer enn eller lik 1000 paringssykluser. ISO 9001:2015 sertifisert anlegg. Telcordia GR-326, IEC 61300, RoHS, REACH-kompatibel. OFNR og LSZH jakkealternativer. Kabeldiameter φ0,9 / φ2,0 / φ3,0 mm. Tilpassede lengder 0,3 m–100 m tilgjengelig.
Produktbeskrivelse
Spørsmål: Hva er forskjellen mellom APC og UPC på en fiberoptisk patchledning?
A: APC har en 8 graders vinklet ende-flate (større enn eller lik 60 dB returtap), UPC har en kuppel-formet ende-flate (større enn eller lik 50 dB). GPON- og CATV-systemer krever APC på distribusjonssiden; utstyrsporter som SFP-transceivere bruker UPC. Grønn kontakt=APC, blå=UPC.
Spørsmål: Kan jeg koble en APC-kontakt til en UPC-adapter?
A: No. Mismatched polish creates an air gap causing >3 dB tap og hylseskade. Koble alltid APC til APC, UPC til UPC. Det vinklede nøkkelsporet påSC/APC-adaptereforhindrer mest utilsiktet-kryssparing.
Spørsmål: Hvilke hastigheter og avstander støttes?
A: 100 Mbps til 100 GbE. Opp til 10 km ved 1310 nm, 40 km ved 1550 nm. Faktisk rekkevidde avhenger av transceiverens optiske budsjett og totalt koblingstap.
Spørsmål: Hva er forskjellen mellom en patchledning og enfiber pigtail?
A: En patchkabel har kontakter i begge ender for plug-and-play-bruk. En pigtail har en kobling og en bare fiberende for fusjonsspleising til trunkabler.
Spørsmål: Kan jeg bestille tilpassede lengder eller tosidige versjoner?
A: Ja. Custom 0,3 m–100 m, ledetid 3–5 dager. Duplex, pansrede og LSZH versjoner tilgjengelig. Vi lager også12-kjerners SC/APC til LC/UPCfor behov for høyere fibertall.
