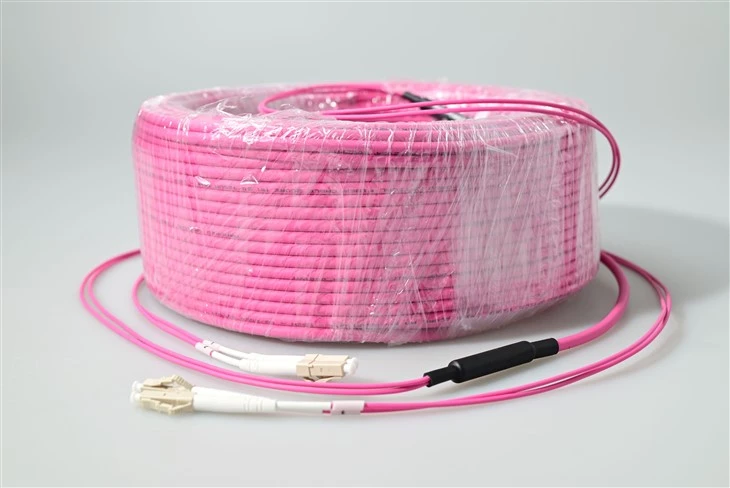

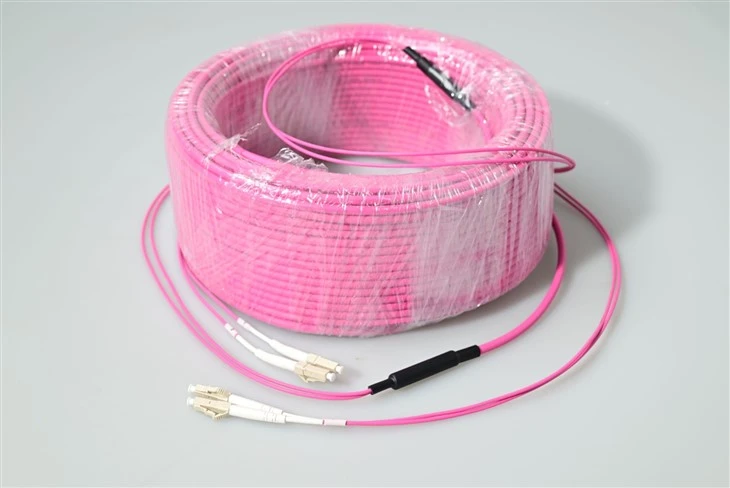

Hva er LC LC patchkabel?
LC-LC fiberoptisk patchledninger en liten kompakt patch-kabel svært populært brukt i mange applikasjoner. Disse nettverksløsningene inkluderer telekommunikasjonsnettverk, LAN, databehandlingsnettverk, enhetstermineringer og lokaldistribusjoner. LC-LC-patch-kabler er designet for å levere raske Ethernet-løsninger i Gigabit-applikasjoner og ATM-applikasjoner med mindre plassforbruk.
Spesifikasjon
| Parameter | Enhet | FC, SC, LC/ Armored fiber patch ledning | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Innsettingstap (typisk) | dB | Mindre enn eller lik 0,3 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,3 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,3 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,3 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,3 | Mindre enn eller lik 0,3 |
| Returtap | dB | Større enn eller lik 45 | Større enn eller lik 50 | Større enn eller lik 60 | Større enn eller lik 30 | Større enn eller lik 45 | Større enn eller lik 50 | Større enn eller lik 30 | Større enn eller lik 45 | Større enn eller lik 50 | Større enn eller lik 35 | Større enn eller lik 55 | Større enn eller lik 75 |
| Driftsbølgelengde | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Utskiftbarhet | dB | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | ||||||||
| Vibrasjon | dB | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | Mindre enn eller lik 0,2 | ||||||||
| Driftstemperatur | grad | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Lagringstemperatur | grad | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kabeldiameter | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Funksjoner
Møter økende krav til SFF-løsninger
LC-kontakter er produsert med kun en 1,25 mm diameter hylse som er en stor fordel for tettbefolkede fiberoptiske nettverk. LC-kontakten er produsert i henhold til standarden IEC 61754-20 for tilkoblinger med høy tetthet, for eksempel i SFP-, XFP- og SFP+-transceivere. For en dypere titt på hvordan dette oversettes til implementeringer i den virkelige verden, se veiledningen vår omLC-fiberkoblingsløsninger med høy-tetthet for SFP+ og datasentermiljøer.
Singlemode eller Multimode LC-LC, Riser eller Plenum Rated
Vi leverer LC-LC fiberoptiske kabelenheter, medenkeltmodus (9/125 OS1, OS2), dupleks og multimodus (50/125 og 62.5/125)alternativer. Du kan velge om det er for stigerørsapplikasjoner eller plenumtilkoblinger, eller om du vil at det skal være helt tilpasset, kan du kontakte oss for å vite mer om vår OEM/ODM-tjeneste for LC-LC-patchledninger.
Enkelt og praktisk uttrekk
LC-LC-koblinger er bygget med en praktisk snap-in-konfigurasjon og er utstyrt med låsemekanismer som ligner på holdetappen til en RJ45-kontakt. Nå er det enkelt å koble til og koble fra kontakten fra enheten. Låsetappene er sprøytestøpt-med forbedret holdbarhet for å motstå drag, belastninger, hakker og støt under kablingsinstallasjon og vedlikehold.
Trygg og testet fibermontering med lavt innføringstap
Patchledningene våre er 100 % optisk inspisert og testet for å gi lavt innsettingstap som ikke overstiger 0,02 dB.
Søknader
LC-multimodus dupleks OM4-patchkabelen er konstruert spesielt for miljøer der koblingstetthet, kort-båndbredde og rask varme-bytte-patching betyr mer enn avstand. Fordi 1,25 mm SFF-hylsen er halvparten av diameteren til en standard SC-hylse, passer denne LC OM4-dupleksfiber-jumperen dobbelt så mange porter inn i den samme 1U-panelplassen -, og det er grunnen til at følgende scenarier er dens primære utplasseringsmål.
Høy-tetthet SFP+ / QSFP+ sender/mottakerrack
Plasser rett inn i 10G SFP+, 25G SFP28 og 4×10G QSFP+ brytere-ut. 1,25 mm SFF LC-patchkabelen holder port-til-portpitch på 6,25 mm, og matcher den mekaniske avstanden definert av IEC 61754-20 for stablebare transceiverbur.
10G / 40G / 100G Short-Reach Multimode Links
OM4 50/125 laser-optimalisert fiber leverer 10GBASE-SR opptil 400 m, 40GBASE-SR4 opptil 150 m og 100GBASE-SR10 opptil 150 m. Dette gjør OM4 LC-LC dupleks fiberoptisk kabel til standard kort-bytte for ryggrad-bladstoff inne i en enkelt datahall. Hvis du vurderer om du skal distribuere OM3 eller OM4 for prosjektet ditt, vårSammenligningsguide for OM3 vs OM4 multimode fiberdekker nøkkelavstanden, båndbredden og kostnadsavveiningene-i detalj.
Hot-Swap-patching i Live 24×7-paneler
RJ45--sneppelåsen-utløser med én finger - uten verktøy, ingen forstyrrelser i tilstøtende porter. Feltteknikere foretrekker denne LC-dupleks OM4-patch-ledningen for produksjonspaneler der utilsiktede sleping på nabokabler forårsaker servicetreff.
Storage Area Networks (Fibre Channel 16G / 32G)
SAN-direktører fra Brocade og Cisco bruker dupleks LC på hver port. Multimodus OM4 LC til LC-jumperen støtter 16GFC opptil 125 m og 32GFC opptil 100 m - som dekker den lengste rekkevidden -til- i de fleste bedrifts-SAN-stoffer.
Riser & Plenum strukturert kabling (OFNR / OFNP)
For bulkordrekjøpere som bygger ut stigerørsaksler eller luft-plenumstak, er LC OM4 dupleks plenum patch-snor tilgjengelig med OFNR- eller OFNP-klassifiserte jakker som oppfyller NFPA 262 og UL 910 brann-sikkerhetskrav - som ofte er spesifisert på amerikanske føderale og helseprosjekter.
OEM / ODM engros for systemintegratorer
Vi aksepterer bulk-OEM-bestillinger med tilpassede trykte etiketter, farge-kodede støvler og ikke-standard lengder (ned til 0,5 m). Engroskjøpere av LC multimodus dupleks jumper kan kombinere blandede 0,9 / 2,0 / 3,0 mm kabeldiametre på samme PO.
Brede-temperaturer i industriell fiber
Driftsvinduet på −40 ~ 75 grader overgår standard kommersielle spesifikasjoner med 20 grader i den lave enden, og lar 50/125 OM4 LC-LC dupleks patch-kabel overleve ubetingede koblingsrom, utendørs tilfluktsrom og telekomkabinetter på banen uten termisk sykling.
FAQ
Q1: Hva gjør 1,25 mm SFF-hylsen bedre enn 2,5 mm-hylsen på en SC-kabel?
A: Den mindre hylsen halverer stigningen mellom portene, og det er nettopp grunnen til at IEC 61754-20 valgte 1,25 mm for LC. Et 1U-panel som passer til 24 SC-dupleksporter kan passe til 48 LC-dupleksporter ved å bruke denne LC multimodus dupleks OM4-patch-ledningen – dobler porttettheten uten å forstørre rack-fotavtrykket.
Q2: Vil denne LC til LC OM4 fiber jumperen kjøre 40G og 100G?
A: Ja. OM4 laser-optimalisert 50/125 fiber støtter 40GBASE-SR4 og 100GBASE-SR10 på kort-multimoduskoblinger. For 40G/100G parallelloptikk vil du bruke to LC OM4 duplekshoppere eller flytte til en MPO-trunk -, men for aggregering mellom to dupleks-LC SFP+/QSFP+ break-utgangsporter er denne ledningen det riktige valget.
Spørsmål 3: Hva garanterer samsvar med IEC 61754-20?
A: IEC 61754-20 er den internasjonale dimensjons- og sammenkoblingsstandarden for LC-grensesnittkontakter. IEC 61754-20 LC dupleksjumperen som produseres her, passer pålitelig sammen med alle kompatible transceivere eller adaptere fra Cisco, Juniper, Arista, HPE, Finisar og andre produsenter – ingen leverandørlåsing.
Spørsmål 4: Kan jeg bestille denne OM4 LC-patchledningen i OFNP-plenumsvurdering for et engrosprosjekt?
A: Ja. Bulkkjøpere kan spesifisere OFNR (stigerør) eller OFNP (plenum) jakker på samme PO. MOQ for tilpassede jakkevurderinger er vanligvis 100 stykker per lengde-SKU; blandede lengder fra 0,5 m til 30 m sendes sammen.
Q5: Hva er ledetiden for en bulkbestilling av LC OM4 dupleksfiberkabler?
A: Standardkonfigurasjoner (akva LSZH, 2,0 mm, 0,5–10 m) sendes innen 3–5 virkedager fra lager. Egendefinerte OEM-bestillinger med trykte etiketter, fargekodede-sko eller ikke-standardlengder krever vanligvis 7–12 virkedager. Store anbud på 5,000+ deler oppgis individuelt.
Q6: Er mindre enn eller lik 0,2 dB lavt innsettingstap garantert på hver enhet?
A: Hver LC dupleks OM4 patch-ledning er 100 % interferometer-inspisert og innsettings-tap testet mot en referanse-kvalitetsmaster. Typisk IL målt i-linje er mindre enn eller lik 0,2 dB ved 850 nm og mindre enn eller lik 0,15 dB ved 1300 nm. Individuelle testrapporter er tilgjengelige på forespørsel for innsending av bulkordrekvalitet.
Q7: Hvilken kabeldiameter bør jeg velge - 0.9, 2,0 eller 3,0 mm?
A: Bruk 3,0 mm for lappepanel til utstyrskjøringer der knusningsmotstand er viktig, 2,0 mm for tette 1U lappfelt og 0,9 mm tett-bufret for fanout-enheter og innvendige kassetter. Alle tre diametrene tilbys på samme 50/125 OM4 LC-LC dupleks patch-kabelfamilie.
Q8: Er denne OM4-jumperen bakoverkompatibel med OM3-transceivere?
A: Ja. OM4-fiber kjører med høyere båndbredde enn OM3, men deler den samme 50/125 kjernegeometrien, så LC multimode dupleks-patch-kabelen fungerer på OM3-utstyr uten modal uoverensstemmelse. Linkrekkevidden vil bli styrt av den nedre-graden i en blandet OM3/OM4-kanal.
Q9: Hvilken driftstemperatur kan jeg forvente i et utendørs gateskap?
Sv: Driftsområdet er −40 grader til +75 grader, med lagring −45 grader til +85 grader . Dette gjør LC OM4-patchkabelen med høy-tetthet for SFP+-implementeringer brukbar i ubetingede skap i de fleste europeiske, nordamerikanske og-midtøstlige klimasoner.
Q10: Hvordan er RJ45-låsen sammenlignet med push-pull uniboot-kabler?
A: Snap-låsen er enklere, billigere og allment kjent for feltteknikere. Uniboot-kabler sparer omtrent 25 % på tverrsnitt-, men koster mer per enhet. For standard 1U patch-felt er RJ45-stil LC dupleks jumper det vanlige valget; uniboot er en egen produktlinje.
Q11: Sender du denne LC-LC OM4 dupleksledningen under ditt eget merke eller OEM?
A: Begge deler. Direkte kjøpere mottar Evolux-merkede etiketter og emballasje. OEM / engros LC OM4 dupleksleverandørbestillinger sendes med kjøpers eget trykk, eskedesign og fabrikksertifikat for opprinnelsesdokumentasjon.
Q12: Hva bør jeg bekrefte før jeg legger inn bestillingen?
A: Vennligst bekreftpoleringstype (UPC eller APC) - se vår poleringsveiledning for PC vs UPC vs APChvis du er usikker på hvilken finish som passer lenken din, jakkemateriale (LSZH / OFNR / OFNP / PVC), kabeldiameter (0,9 / 2,0 / 3,0 mm), lengde, farge-kodet støvelkrav, og om trykte lengdemarkører eller serienummer-etiketter kreves på hver enhet.
