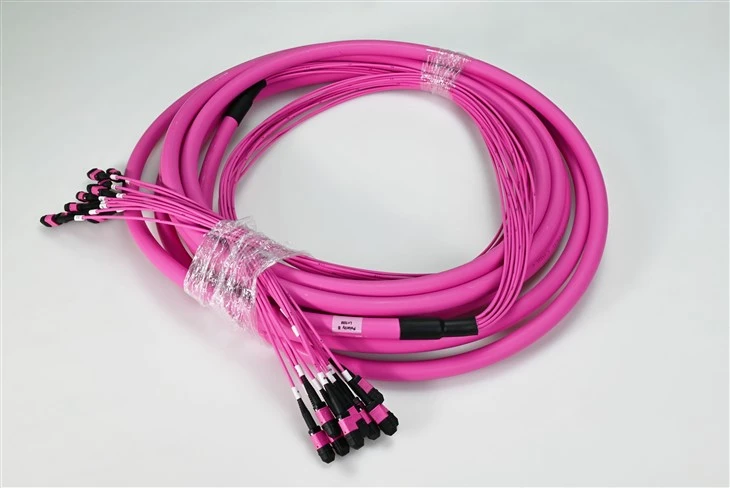

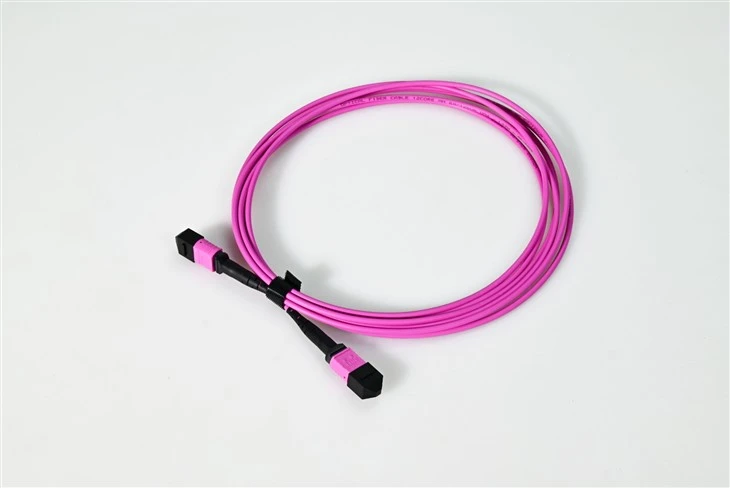

MTP MPO Fiber Patch Cords 12 Core OM4

A: Flott spørsmål – dette er sannsynligvis det vanligste kundene spør oss! Hovedforskjellen er båndbredde og avstand. OM4 har en modal båndbredde på 4700 MHz·km sammenlignet med OM3s 2000 MHz·km – det er mer enn det dobbelte. Hva betyr dette i praksis? For 40G SR4-applikasjoner gir OM4 deg 150 meter mot OM3s 100 meter. For 10G ser du på 400-550 meter med OM4 sammenlignet med 300 meter med OM3. OM4 har også lavere demping (mindre enn eller lik 3,0 dB/km vs mindre enn eller lik 3,5 dB/km for OM3), noe som betyr mer stabile signaler over lengre løp. Hvis du bygger 40G/100G-infrastruktur eller trenger ekstra takhøyde, er OM4 definitivt veien å gå. Prisforskjellen er minimal i disse dager, så for nye installasjoner anbefaler vi nesten alltid OM4.

A: Ja, OM4 er fullstendig bakoverkompatibel med OM3 – de har begge de samme 50/125 µm kjerne-/bekledningsdimensjonene og fungerer med de samme VCSEL-sendere ved 850nm. Du kan absolutt blande dem i nettverket ditt. Men her er haken: når du kobler OM4 til OM3, vil den generelle koblingsytelsen begrenses av OM3-segmentet. Tenk på det som en kjede – det er bare så sterkt som det svakeste leddet. Så hvis du har løpt 100-meter med 50m OM4 og 50m OM3, får du OM3-ytelse på den linken. For -oppdragskritiske 40G/100G-kjøringer anbefaler vi å holde deg til OM4 fra ende-for å maksimere avstandsevnen.

A: Du har et skarpt øye! Magentafargen eller "Erika Violet"-fargen for OM4 ble introdusert spesielt for å hjelpe teknikere med å skille OM4 fra OM3 med et øyeblikk. Begge var opprinnelig vann, noe som skapte forvirring i felten – forestill deg å prøve å finne ut hvilken kabel som er når du stirrer på et tett patchpanel! TIA-598-standarden anbefaler nå fiolett/magenta for OM4 med MTP/MPO-kontakter. Når det er sagt, bruker noen produsenter fortsatt aqua for OM4, så du kan se begge fargene på markedet. Vi følger den fiolette standarden for å gjøre kabelhåndteringen din enklere. Koblingsskoene er også fargekodet: svart for 12-fiber, grå for 8-fiber og rød for 24-fiber.

A: Det avhenger av hastighetskravene dine – la meg dele det ned for deg. For 10GBASE-SR kan du gå opp til 400-550 meter med høy-OM4-kvalitet. For 40GBASE-SR4 (som bruker 4 fibre i hver retning), er maks 150 meter. For 100GBASE-SR4 ser du på 100 meter. Med forbedrede SR4-varianter som 40GBASE-eSR4 kan du skyve til 400 meter, og 100GBASE-eSR4 gir deg 300 meter. Disse tallene forutsetter at du bruker riktige VCSEL-sendere ved 850nm. 12-fiberkonfigurasjonen i denne kabelen er perfekt for 40G QSFP+ (bruker 8 aktive fibre) og fungerer utmerket som en del av en 100G-infrastruktur. Bare husk å ta med tap av koblinger når du beregner det faktiske koblingsbudsjettet ditt.

A: MTP/MPO med 12-kjerner er faktisk den mest allsidige og mest brukte konfigurasjonen i datasentre. Her er grunnen: mens 40G QSFP+ SR4 teknisk sett bare bruker 8 fibre (4 Tx + 4 Rx), er MTP-12-kontakten industristandardformatet. Når du bruker 8-fiberapplikasjoner med en 12-fiberkabel, er fiber 1-4-håndtaksoverføring, 9-12-håndtaksmottak og 5-8 ubrukt – det er akkurat slik pinouten fungerer. Det fine med 12-kjerner er at den brytes perfekt ut til 6 dupleks LC-tilkoblinger, noe som er utrolig praktisk for kassettmoduler og patchpaneler. For behov med høyere tetthet som 100G SR10, vil du bruke 24-fiber (to 12-fiberbunter). Vi produserer alle konfigurasjoner - bare gi oss beskjed om dine spesifikke krav.

A: Dette er avgjørende for å få rett! Hann-MTP-kontakter har to justeringsstifter; hunnkoblinger har tilsvarende styrehull. Regelen er enkel: hannen parer seg alltid med hunnen, aldri den samme-til-den samme. Her er den praktiske applikasjonen: de fleste transceivere (QSFP+, QSFP28) har hanngrensesnitt innebygd-, så patchledningen må være hunn for å kobles direkte til transceiveren. Når du kjører hovedkabler mellom to patchpaneler, bruker du vanligvis hunnkabler-til-hunkabler, og adapterene i panelene gir hannpinnene for justering. Vi produserer begge konfigurasjonene – bare spesifiser hva du trenger når du bestiller. Hvis du er usikker, dekker våre kvinnelige-til-hunkabler med Type B-polaritet de fleste standard datasenterapplikasjoner.

A: For våre 12-kjerners OM4 MTP/MPO-kabler tilbyr vi to kvaliteter. Våre lavtaps multimodus-versjonsspesifikasjoner til vanlig<0.30dB and maximum <0.50dB insertion loss per mated pair. The standard grade runs typical <0.50dB and maximum <0.70dB. Return loss is ≥20dB for both. These numbers are per connector pair, so remember to add them up for your total link budget. With 40G/100G parallel optics, you've got multiple fiber paths, and every connector matters. We test every single cable with 3D interferometry before shipping and can provide individual test reports on request. For demanding applications, we recommend our low-loss option – the tighter tolerances really add up when you're daisy-chaining multiple connections.

A: Ja, MTP/MPO-rengjøring krever spesifikke verktøy – ikke prøv å bruke din standard LC klikkrens! Med 12 fiberende-flater pakket inn i én hylse, trenger du en renser designet for MT-hylseformatet. Vi anbefaler MTP-rensere i kassett--stil eller spole-som sveiper over alle fiberende- i en enkelt omgang. Rengjør før hver parring – jeg kan ikke understreke dette nok. En enkelt støvpartikkel på bare én av disse 12 fibrene kan forårsake betydelig innsettingstap og potensielt påvirke hele 40G/100G-koblingen. Ha alltid støvhettene på når kablene ikke er tilkoblet. For inspeksjon trenger du et fibermikroskop med en MTP-adaptertupp for å sjekke alle 12 ende{14}}flatene. Stol på meg, å investere i riktig rengjøringsutstyr betaler seg selv i unngått feilsøking av hodepine.
