MTP MPO Fiber Patch-ledninger MM OM3

A: Flott spørsmål – dette dukker opp hele tiden! MPO (Multi-fiber Push On) er den generiske industristandarden for multi-fiberkoblinger, mens MTP® er et-høyytelsesmerke produsert av US Conec. Tenk på det slik: alle MTP-koblinger er MPO-kompatible, men ikke alle MPO-koblinger har de forbedrede funksjonene til MTP. MTP-versjonen tilbyr strammere toleranser, avtakbare hus for enklere gjenoppretting og bedre total optisk ytelse. De er fullstendig utskiftbare og vil parre seg med hverandre, men når du blander dem, vil den generelle koblingsytelsen begrenses av den lavere-kvalitetskoblingen. For-oppdragskritiske datasenterapplikasjoner anbefaler vi MTP for de beste resultatene.

A: Polaritet handler om å sørge for at senderen din (Tx) kobles til mottakeren (Rx) i den andre enden – ta feil og du har null signal. Her er en rask oversikt: Type A er "rett-gjennom" med nøkkel-opp i den ene enden og nøkkel-ned i den andre. Type B er "reversert" med begge ender nøkkel-opp, og snu fiberposisjonene 1-til-12 og 12-til-1. Type C er "par snudd" der tilstøtende par bytter posisjoner. For de fleste 40G/100G parallelloptikk-distribusjoner i datasentre, ser vi Type B brukes oftest fordi den lar deg bruke de samme standard A-til-B dupleks patch-kabler i begge ender – enklere lagerstyring. Hvis du er usikker, send oss ​​nettverksdiagrammet ditt, så hjelper vi deg med å finne riktig polaritetskonfigurasjon.

A: Med OM3 multimode fiber som kjører 40GBASE-SR4 eller 100GBASE-SR4 optikk, ser du på maksimalt 100 meter. For 10GBASE-SR kan OM3 gå opptil 300 meter. Nå, hvis du trenger litt mer rekkevidde – for eksempel 150 meter for 40G/100G – vil du gå opp til OM4-fiber, som har høyere båndbredde (4700 MHz·km vs 2000 MHz·km for OM3). De fleste datasenterapplikasjoner passer komfortabelt innenfor rekkevidden til OM3 siden rack-til-avstanden vanligvis er godt under 100 meter. Hovedpoenget: for kostnadssensitive-prosjekter med kortere løp, er OM3 perfekt egnet og sparer penger.

A: Dette er kritisk – ta feil av kjønnet, og du vil enten skade koblinger eller ikke ha noen forbindelse i det hele tatt. Hann-MTP-kontakter har justeringsstifter; hunnkontaktene har styrehull som mottar disse pinnene. Her er den gylne regel: hannen parer seg alltid med hunnen, aldri den samme-til-den samme. De fleste sender/mottakermoduler (QSFP+, QSFP28) har innebygde-manngrensesnitt med pinner, så patchledningen må være hunn. Når du kobler to hunnkabler gjennom et adapterpanel, håndterer selve adapteren pinnejusteringen. Vi produserer kablene våre med presisjonsstyrepinner som sikrer sub{10}}mikronfiberjustering – det er slik vi oppnår de lave tallene for innsettingstap.

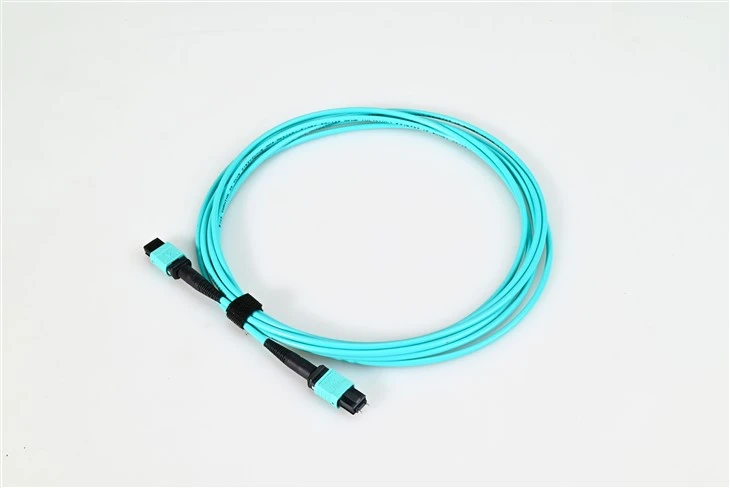

A: Aqua er TIA-598 standard fargekode for laser-optimalisert OM3- og OM4-multimodusfiber – den er ikke bare dekorativ! Når du jobber i et tett datasenter med hundrevis av kabler, forteller den aqua-jakken deg umiddelbart at det er multimode 50/125 mikron fiber designet for VCSEL-sendere/mottakere ved 850nm. Du vil ikke ved et uhell blande det sammen med gule enkeltmoduskabler.{13} Noen produsenter bruker Erika Violet (en litt annen nyanse) spesielt for OM4 for å skille fra OM3, selv om både aqua og fiolett er akseptable. Våre koblingssko er også fargekodet etter fibertall: grå for 8-fibre, svart for 12-fibre og rød for 24-fibre – gjør installasjon og feilsøking så mye raskere.

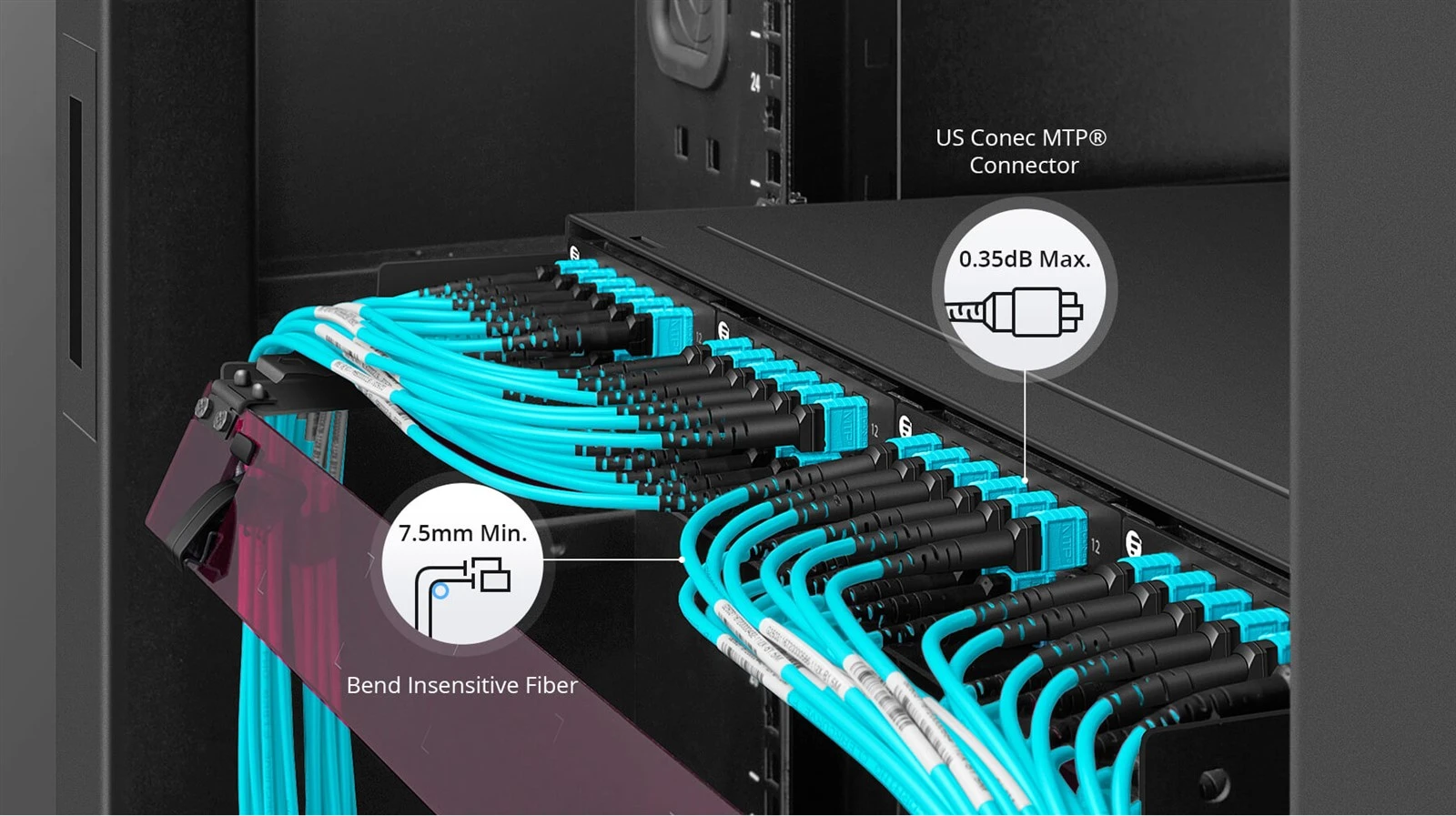

A: Våre MTP/MPO OM3-patch-kabler er spesifisert for Mindre enn eller lik 0,50 dB maksimalt innsettingstap med standard multimodus MT-hylser, men vi tilbyr også versjoner med lavt-tap som treffer Mindre enn eller lik 0,30dB typisk og Mindre enn eller lik 0,50dB maks. For virkelig krevende bruksområder oppnår våre elite-/premiumkvalitetskabler omtrent 0,15 dB typisk. Hver kabel vi sender testes individuelt – vi bruker 3D-interferometri for å bekrefte hylsegeometri og ende-kvalitet. Returtapet er større enn eller lik 20dB for multimodus. Disse spesifikasjonene betyr noe når du beregner koblingsbudsjettet for 40G- eller 100G-tilkoblinger; hver tiende av en dB teller over flere patchpunkter. Vi gir testrapporter med hver batch hvis du trenger dokumentasjon for journalene dine.

A: Ikke overkill i det hele tatt – faktisk er det en smart investering. OM3-fiber med MTP/MPO-kontakter støtter 10GBASE-SR opptil 300 meter uten problem. Det fine er at du bygger infrastruktur som er klar for 40G og 100G når du trenger å oppgradere – ingen omkabling nødvendig. Mange av våre kunder distribuerer OM3 MTP-trunkkabler i dag for 10G og bytter ganske enkelt ut transceivere senere for å hoppe til høyere hastigheter. Den 12-fiber MTP-kontakten fungerer perfekt med 10G SFP+ gjennom breakout-kassetter (MTP til 6×LC dupleks), og gir deg tetthetsfordelene med multi-fiberkabling selv ved lavere hastigheter. Alt handler om å fremtidssikre investeringen din.

A: Du har rett i at MTP-rengjøring krever spesifikke verktøy – du kan ikke bare bruke en standard LC-klikkerenser. Vi anbefaler MTP-spesifikke spole-rensere eller kassettrensere designet for fler-fiberhylser. Rengjøringsbevegelsen skal gå på tvers av alle 12 (eller 24) fiberende-flatene i en enkelt omgang. Før hver paring, rengjør begge koblingene – selv en enkelt støvpartikkel på én fiber kan føre til tap på 1dB+ og ødelegge linkbudsjettet ditt. Hold disse støvhettene på når kontakten ikke er koblet til. For inspeksjon trenger du et mikroskop med en MTP-adaptertupp. Vi inkluderer støvhetter med hver kabel, og stol på meg, bruk dem. De få sekundene som brukes på rengjøring sparer timevis med feilsøking senere.
