Avgjørelsen på ett minutt
For de fleste standard ODF-er, termineringsbokser og lavt-til-middels-antall enkelt-fiberspleising,250um vs 900um fiber pigtailavgjørelsen bør starte med 900µm. Det er lettere å håndtere rundt koblingen og ruteområdet. Når spleise-kassetttetthet, masse-fusjonslayout eller begrenset ruteplass blir den begrensende faktoren, er 250 µm vanligvis det beste utgangspunktet.
Bufferdiameter er et mekanisk konstruksjonsvalg, ikke en optisk karakter. En 900 µm fiber pigtail gir ikke i seg selv lavere skjøtetap enn en 250 µm pigtail, og en 250 µm fiber er ikke optisk dårligere fordi den er tynnere.
Det endrer ingeniørspørsmålet. I stedet for å spørre hvilken diameter som yter best, spør hvilken fiberpresentasjon som passer til brettet, håndteringsarbeid, skjøtemetode og mekanisk beskyttelse som er tilgjengelig i installasjonen.

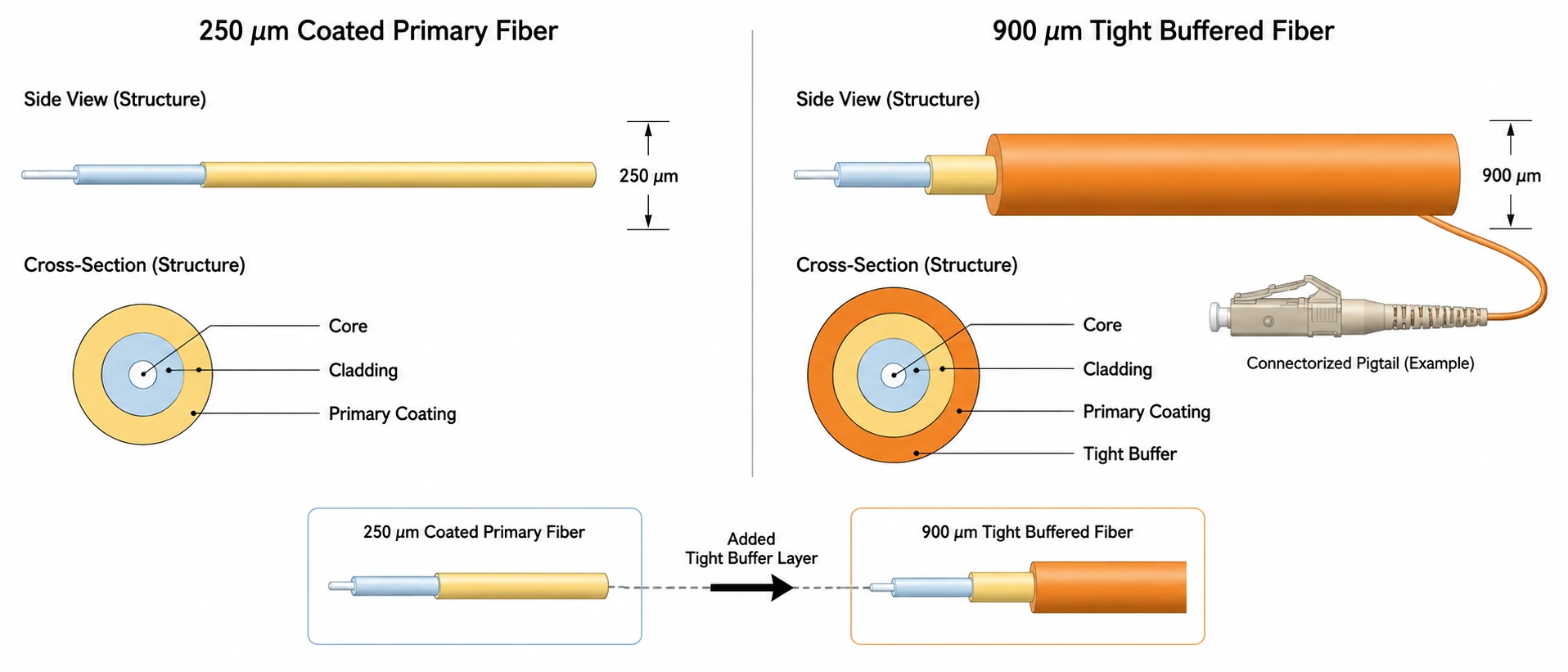

Hva 250µm og 900µm faktisk måler
En typisk telekom-single-modusfiber kan forenkles som:
~9µm kjerne → 125µm kledning → ~250µm primærbelegg → valgfri ~900µm buffer
Dimensjonen på 250 µm refererer normalt til den belagte optiske fiberen. En 900 µm konstruksjon legger til et nytt beskyttende lag rundt den belagte fiberen. Den underliggende optiske fiberen kan fortsatt være av samme fibertype.
Dette er grunnen til den vanlige søkefrasen250um løst rør vs 900um tett buffertrenger kvalifisering. En 250 µm belagt fiber finnes ofte inne i løse-rørkabler, mens 900 µm tett-bufret fiber er vanlig i innendørs termineringsenheter. Diameter alene definerer imidlertid ikke hele kabelkonstruksjonen.
250 µm vs 900 µm Pigtail Construction på et øyeblikk
| Ingeniørfaktor | 250 µm fiber pigtail | 900 µm fiber pigtail |
|---|---|---|
| Optisk glass | Kan bruke samme SM/MM fibertype | Kan bruke samme SM/MM fibertype |
| Kledningsdiameter | Typisk 125 µm | Typisk 125 µm |
| Ytre presentasjon | Primært belagt fiber | Ekstra buffer rundt belagt fiber |
| Håndtering | Mer delikat | Lettere å håndtere individuelt |
| Mekanisk beskyttelse | Stoler mer på brett/innkapsling | Bedre beskyttelse under ruting og klargjøring |
| Skuffetetthet | Høyere | Senke |
| Stripping av arbeidsflyt | Mindre materiale å fjerne | Avhenger sterkt av bufferkonstruksjon |
| Kassett med høyt fiberantall- | Ofte fordelaktig | Kan forbruke unødvendig rutingsvolum |
| Massefusjon/båndarbeidsflyt | Bedre på linje med mange tette arkitekturer | Vanligvis mindre attraktiv |
| Standard ODF-terminering | Brukbar, men beskyttelse må utformes i | Vanligvis den praktiske standarden |
Den rå geometriske forskjellen er større enn diametrene i utgangspunktet antyder. Hvis to sirkulære konstruksjoner sammenlignes bare etter diameter, skalerer tverrsnittsarealene deres med kvadratet av diameteren:
(900 / 250)² ≈ 12.96
Det betyr ikke at et brett kan inneholde nøyaktig 13 ganger så mange 250 µm fibre. Skjøtehylser, bøyningskrav, slakke løkker, holdere og fiberkryss tar også plass. Beregningen forklarer hvorfor å erstatte mange 250 µm ruteseksjoner med 900 µm seksjoner kan påvirke et brett med høye-teller mye mer enn diametertallene alene antyder.
Bufferstørrelsen angir ikke den optiske ytelsen din
Bufferdiameter bestemmer ikke innsettingstap. Under fusjonsspleising er det relevante optiske grensesnittet den forberedte glassfiberen. Belegget eller bufferen fjernes fra skjøteområdet før de spaltede fibrene justeres og smeltes.
Fiber Optic Association beskriver enkelt-fusjonstap-spleising som typisk0,1 dB eller mindre. Høyere tap kan peke på problemer som forurensning eller en ufullkommen skjøt. Det forblir et spleise-kvalitetsproblem, ikke bevis på at en 900 µm buffer sender lys bedre enn et 250 µm belegg. (Fiberoptikkforeningen)
Ikke aksepter "900µm for lavere tap" som en meningsfull RFQ-spesifikasjon.
Bekreft i stedet at de optiske fibrene som er sammenføyd er kompatible. Fibertype og, der det er relevant, modus-feltkarakteristikk betyr mye mer enn den ytre bufferdiameteren. Den bredere forberedelseskonteksten er dekket i vårveiledning for fiberkabeltermineringsmetoder.

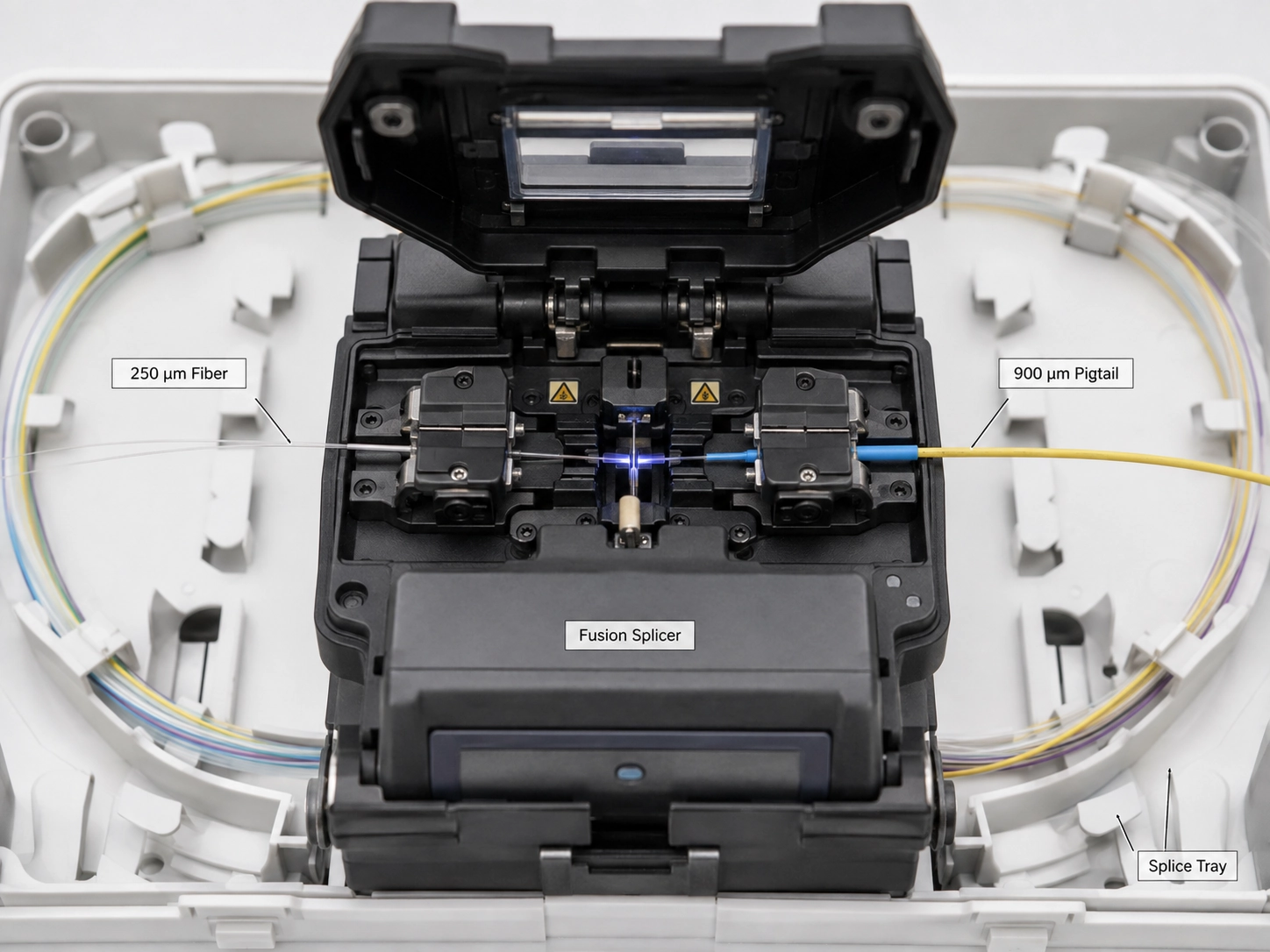

Kan du fusjonere 250 µm fiber til en 900 µm pigtail?
Ja. EN250um fiber til 900um pigtailovergang er en normal arkitektur når de underliggende optiske fibrene er kompatible.
Fusjonsskjøten sveiser ikke "250 µm materiale" til "900 µm materiale." Begge beskyttelseskonstruksjonene er strippet fra skjøteområdet. Glasset rengjøres og kløyves, de preparerte fibrene justeres og smeltes, og den ferdige skjøten beskyttes før den lagres i brettet.
FOA illustrerer dette direkte med en 24-fiber utvendig-anleggskabel der 250 µm fibre er skjøtet til fargekodede 900 µm pigtails for terminering. (Fiberoptikkforeningen)
Den virkelige betingelsen er optisk kompatibilitet. Hvis to fibre har forskjellige modus-felt- eller tilbakespredningskarakteristikk, kan en OTDR vise forskjellige tilsynelatende skjøtetap avhengig av testretningen. Toveis måling hjelper til med å karakterisere den situasjonen riktig. (Fiberoptikkforeningen)
En anskaffelsesspesifikasjon bør derfor ikke avvise en 250 µm-til-900 µm arkitektur bare fordi de ytre diametrene er forskjellige.
Når en 900 µm Fiber Pigtail er det bedre ingeniørvalget
A 900um fiber pigtail for fusjonsspleisinger det praktiske utgangspunktet i en vanlig ODF eller termineringsboks når ruteplass er tilgjengelig og teknikere håndterer fibre individuelt.
Standard ODF og telekomterminering
For LC-terminering i en ODF gir en 900 µm pigtail vanligvis mer nyttig individuell-fiberbeskyttelse enn en 250 µm presentasjon når brettet har tilstrekkelig ruteplass. Dette er den praktiske applikasjonen bak enLC fiber pigtail for ODFspesifikasjonen, i stedet for bare å velge 900µm fordi den er tykkere.
Det er en viktig grense. En 900 µm buffer er ikke ekvivalent med en 2,0 eller 3,0 mm kappekabel. Hvis fiber forlater det beskyttede brettet og gjentatte ganger vil bli trukket, bundet, flyttet eller utsatt for utstyrshåndtering, er passende kappe eller på annen måte beskyttet tau den sikreste spesifikasjonen.
Avslutningsbokser med lite-antall
Ved beskjedne fibertall er det vanligvis ikke den dominerende begrensningen å spare rutingvolum. Hvis brettet allerede har en beskyttet rutevei, gjør 900 µm generelt installasjon og senere identifikasjon enklere.
Denne standarden slutter å fungere når den ekstra bufferen forårsaker fiberkryss, komprimert slakk lagring eller forstyrrelse av skuffedekselet. På det tidspunktet har kapslingsgeometrien blitt den kontrollerende variabelen.
Når 250 µm pigtails gir mer mening
A 250um fiber pigtailblir det sterkere valget når rutetettheten er begrensningen og selve kabinettet gir den nødvendige mekaniske beskyttelsen.

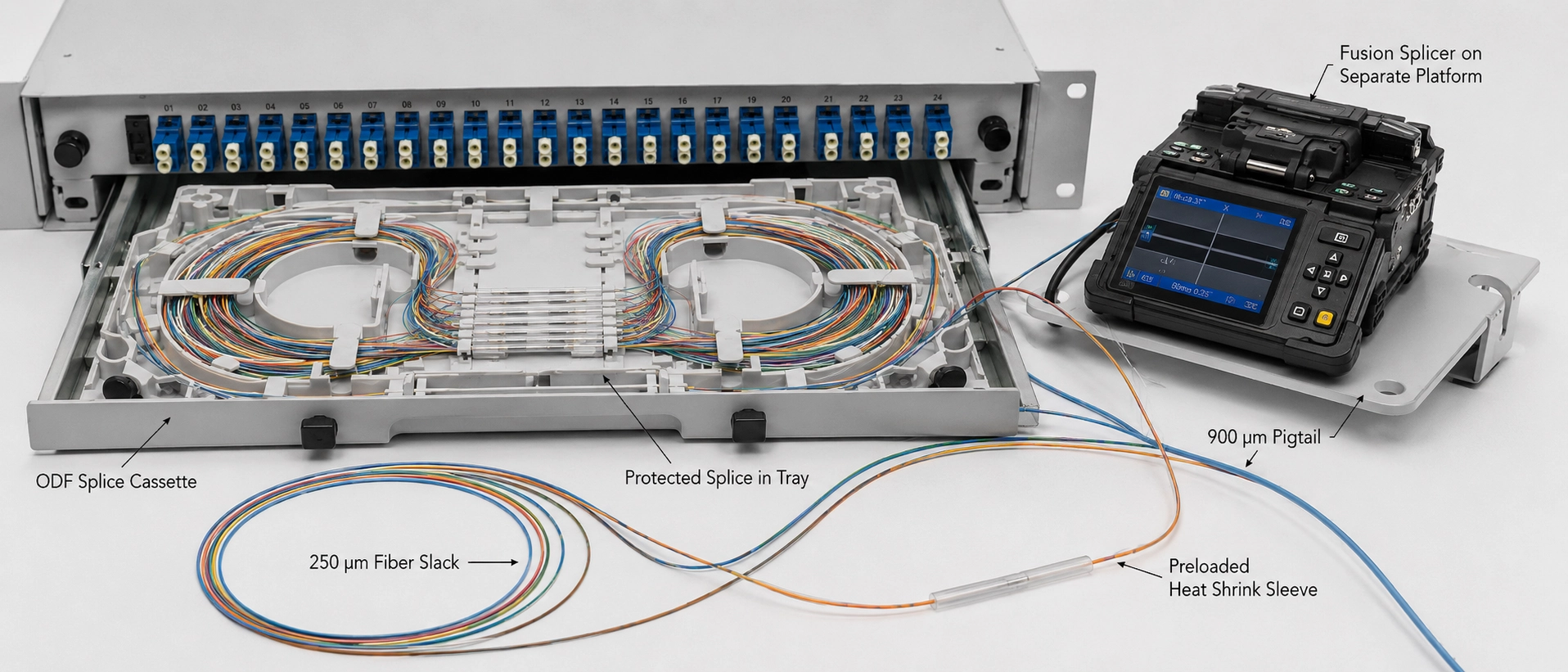

Skjøtekassetter med høy-tetthet
I en beskyttetfiber pigtail for skjøtekassettdesign, 250 µm ruting reduserer volumet som opptas av individuelle fibre og gir mer plass rundt skjøteholdere og slakke-lagringsbaner.
Det er her den 12,96× geometriske sammenligningen blir nyttig. Den forutsier ikke kassettkapasitet. Det forklarer hvorfor en forskjell på 650 µm i diameter blir viktig når den gjentas over mange individuelle ruteseksjoner.
Tilstanden er mekanisk beskyttelse. En 250 µm belagt fiber bør forbli innenfor en kontrollert fiber-behandlingsbane. Å flytte ubeskyttet 250 µm fiber utenfor kassetten bytter bare ut et tetthetsproblem med et mekanisk -risikoproblem.
Bånd og masse-fusjonsarkitektur
Masse-fusjonssystemer er designet for å flytte flere fibre gjennom arbeidsflyten sammen. Individuelle 900 µm buffere kan fungere mot den tetthetsfordelen.
Vår posisjon er mer spesifikk enn den vanlige regelen "900 µm innendørs, 250 µm utendørs":velg presentasjonen som brukes av spleisearkitekturen, ikke byggegrensen.
Den beste monteringen kan bruke begge størrelser
A 250um vs 900um fiber pigtailmontering trenger ikke samme beskyttelsesdiameter fra koblingen til skjøten. Dette er artikkelens midt-eksakte-innholdsanker, men det beskriver også et viktig fysisk designalternativ.
En hybridkassett kan føre 900 µm bufret fiber fra koblingen eller adapterpanelet gjennom området der teknikere håndterer individuelle pigtails, og deretter gå over på et definert beskyttet punkt inne i kassetten til 250 µm belagt fiber for spleise- og slakklagringsområdet. Skjøte-sideseksjonen får rutetetthet uten å tvinge kontakten-sideseksjonen til å gi opp håndteringsbeskyttelse.
Dette er nyttig når en spesifikasjon av teppediameter blir bedt om å løse to forskjellige mekaniske krav. Avslutningssiden trenger håndteringsbeskyttelse, mens skjøtesiden kan trenge rutetetthet.
For anskaffelse, derfor "250 eller 900 µm?" er noen ganger ufullstendig. Tegningen skal identifisere hvor hver fiberpresentasjon starter og slutter og om overgangen forblir beskyttet av kassetten.
Installasjonsproblemer som vanligvis dukker opp etter anskaffelse
En teknisk kompatibel fiberspesifikasjon kan fortsatt skape unødvendig feltarbeid hvis strippeatferd, skjøtebeskyttelse og brettgeometri kontrolleres først etter at materialet ankommer.
Stripability er en del av spesifikasjonen
To fibre solgt som 900 µm kan oppføre seg forskjellig under tilberedning fordi nominell ytre diameter ikke forteller deg hvor sterkt bufferen er bundet til den underliggende belagte fiberen.
Når en tett holdt buffer ikke kan fjernes rent over nødvendig forberedelseslengde, bør ikke teknikere kompensere med et hardere enkeltdrag. Kortere strippesegmenter reduserer belastningen som påføres eksponert fiber. Hvis forberedelsen fortsatt er inkonsekvent, bør strippeverktøyet og bufferkonstruksjonen gjennomgås før produksjonsinstallasjon.
For en900um fiber pigtail leverandørRFQ, "900 µm" alene er derfor ufullstendig. Spesifiser bufferkonstruksjonen eller klargjøringskravet og bekreft at den tiltenkte strippemetoden er kompatibel med den.
Skjøtebeskyttere må passe til brettholderen
Fusjonsskjøten håndterer forberedt glass, men brettet må håndtere den beskyttede skjøten etterpå. Beskyttelsesdimensjoner, hylseholder og føringsvei danner derfor ett mekanisk system.
Sjekk skjøteholderens støttede beskyttelsesdimensjoner før du bestiller hylsene. En beskytter som ikke sitter helt i holderen kan skyve fiberovergangen mot brettveggen og skape en unødvendig bøyning rett ved siden av den beskyttede skjøten.
Dette er mer nyttig enn å anta at en lengre beskytter automatisk er tryggere.
Kontroller skuffen med dekselet lukket
Et rutearrangement som passer mens kassetten er åpen er ikke nødvendigvis en ferdig installasjon.
Etter at skjøtene, beskytterne og slakk har blitt lagret, kontroller at lukking av dekselet ikke komprimerer løkker, løfter fibre fra holderne eller skaper en skarp overgang ved siden av en beskytter. Det er her buffervalg slutter å være en katalogsammenligning og blir en avgjørelse om innkapsling-design.

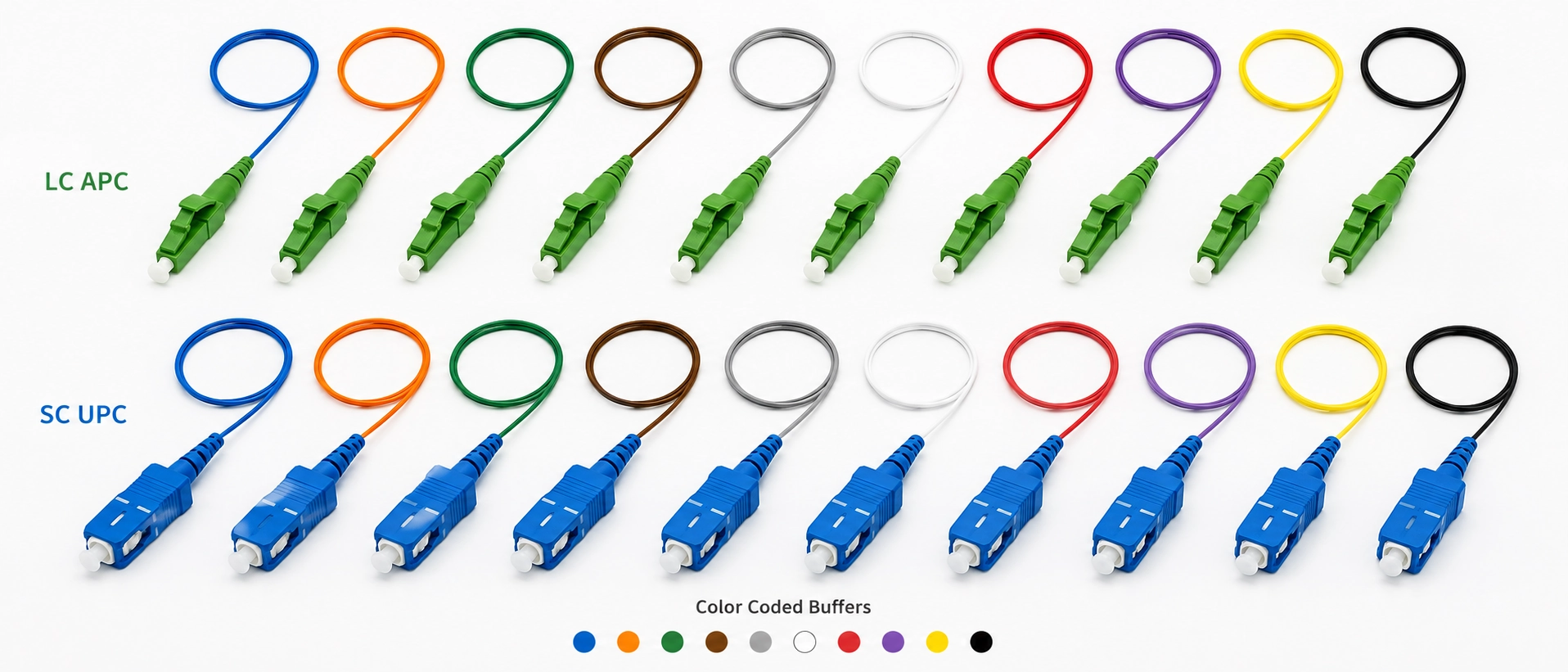

Hva vi ville satt på en fiber Pigtail RFQ
For entilpasset fiber pigtail montering, ved å spesifisere bare "250 µm" eller "900 µm" etterlater flere variabler uløste. To sitater kan matche den nominelle diameteren mens de er forskjellige i fibertype, strimmeloppførsel, koblingskonstruksjon, identifikasjon og hvordan sammenstillingen faktisk passer til den tiltenkte skuffen.
En produksjonsforespørsel bør definere:
- Optisk fibertype, slik som OS2/G.652.D, G.657.A1/A2, OM3 eller OM4.
- Fiberpresentasjon: 250 µm belagt fiber, 900 µm bufret fiber, eller en definert overgang mellom dem.
- Koblingstype, for eksempel LC, SC eller FC.
- Polsk type, UPC eller APC der det er aktuelt.
- Fiberantall og identifikasjon/fargesekvens. Når identifikasjon må samsvare med kabelanlegget, definer konvensjonen eksplisitt. Vårfiberoptisk fargekodeguidedekker dette laget.
- Pigtaillengde og nødvendig toleranse.
- Optiske akseptkriterier for den ferdige sammenkoblingen.
- Installasjonsmiljø og kapslingstype, for eksempel ODF, skjøtekassett, FTTH-termineringsboks eller et eksternt-anleggslukkingsgrensesnitt.
Disse feltene forhindrer tvetydighet i spesifikasjonene, men de kan fortsatt ikke bevise at sammenstillingen fysisk vil rute gjennom et bestemt kabinett.
For enfiber pigtail for telekom installasjon, ved å legge til skufftegningen eller et tydelig rutebilde i tilbudsforespørselen gir leverandøren informasjon som en tekstspesifikasjon ikke kan gi: kontaktens utgangsretning, bufferovergangsplassering, hylse-holdergeometri og tilgjengelig bane for lagring av slakk.
Velg etter distribusjonsarkitektur, ikke etter vane
| Utplasseringssituasjon | Startvalg | Teknisk grunn |
|---|---|---|
| 250 µm OSP-trunk inn i en vanlig ODF | 900 µm pigtail | Enklere individuell håndtering; 250µm-til-900µm skjøting er normalt |
| Lite-tall FTTH-boks med tilstrekkelig ruterom | Vanligvis 900µm | Maksimal tetthet er sjelden den kontrollerende begrensningen |
| Kompakt kassett med høy-tetthet | Vurder 250 µm først | Reduserer routing bulk inne i beskyttet rom |
| Bånd eller masse-fusjonsoppsett | 250µm/båndarkitektur | Bevarer tetthetsfordelen til skjøtemetoden |
| Fiber gjentatte ganger håndteres utenfor et beskyttet brett | Ingen av dem skal være standard | Bruk passende kappe eller mekanisk beskyttet tau |
Det mest nyttige signalet om at standardverdien på 900 µm har brutt ned, er ikke en vilkårlig fiber{1}}telleterskel. Det er en rutingkonflikt. Hvis de planlagte 900 µm seksjonene forhindrer den nødvendige slakk, beskytterplassering eller dekselklaring fra å eksistere samtidig inne i skuffen, evaluer 250 µm arkitekturen.
Før du slipper et høyt-tall250um vs 900um fiber pigtailspesifikasjonen, sammenlign den med den virkelige skufftegningen. Koblingsutgang, hylse-holderposisjon, bufferovergang og lagret slakk må fungere samtidig etter at dekselet lukkes.
Hvis installasjonen faktisk krever manteltråd i stedet for pigtail-ruting, FB-LINK'sfiberoptiske patch-kabelkonfigurasjonerdekke de relevante alternativene for kobling, fiber og beskyttelse.
FAQ
Hva er hovedforskjellen mellom en 250 µm og 900 µm fiber pigtail?
En 900 µm pigtail legger til en beskyttende buffer rundt den ca. 250 µm belagte fiberen, så de praktiske forskjellene er håndtering, mekanisk beskyttelse, stripping og bretttetthet i stedet for optisk ytelse.
Kan jeg fusjonsskjøte 250 µm fiber til en 900 µm pigtail?
Ja. Hvis de underliggende optiske fibrene er kompatible, fjernes de beskyttende lagene fra skjøteområdet før de preparerte glassfibrene smeltes sammen.
Har en 900µm pigtail lavere innsettingstap?
Nei. Bufferdiameter i seg selv reduserer ikke innsettingstap; optisk ytelse avhenger av fiberkompatibilitet, skjøtekvalitet, kontaktkvalitet og resten av den optiske banen.
Hvilken bufferstørrelse er bedre for en skjøtekassett med høy-tetthet?
En 250 µm fiber pigtail er vanligvis det bedre utgangspunktet når beskyttet ruteplass er den primære begrensningen, mens 900 µm er praktisk når man håndterer saker mer og tilstrekkelig brettplass er tilgjengelig.
Hvilken bufferstørrelse bør jeg bruke i en standard ODF?
En 900 µm pigtail er vanligvis den praktiske standarden for en standard ODF med tilstrekkelig ruteplass og individuell fusjonsspleising.
Før du fryser Pigtail-spesifikasjonen
Bufferstørrelsen bør avgjøres før pigtailen blir en fast kjøps-ordrelinje. På det stadiet kan skuffen, hylseholderen, strippearbeidsflyten og rutebanen allerede ha bestemt hvilken presentasjon som er praktisk.
For en faktisk250um vs 900um fiber pigtailprosjekt, gi FB-LINK kontakten og poleringen, spesifikasjonen for optisk fiber, nødvendig fiberpresentasjon, fiberantall, pigtaillengde og skuff eller vedleggstegning. Disse inndataene gjør det mulig å vurdere den foreslåtte konstruksjonen mot kravene til skjøte-siden og termineringssiden- før spesifikasjonen fryses.
Hvis prosjektspesifikk-testdokumentasjon, strippingatferd eller monteringstoleranser kreves, oppgi dem eksplisitt i tilbudsforespørselen og be om bekreftelse mot den eksakte foreslåtte pigtailkonstruksjonen. Ikke anta at en testpåstand publisert for en annen fiberenhet automatisk gjelder for pigtailen som kjøpes.
