LC-fiberkontakt: typer, bruksområder og hvordan du velger den rette for prosjektet ditt

Hvis du jobber med fiberoptiske nettverk, er LC-fiberkontakten en av de første komponentene du vil møte. Det vises i nesten alle moderne strukturerte kablingsmiljøer - fra datasentersvitsj-til-tjenerkoblinger til bedriftsryggradspatching og telekomdistribusjonsrammer.

Likevel støter mange kjøpere og installatører på de samme praktiske spørsmålene: Hva er egentlig en LC-kontakt? Hvilke LC-koblingstyper finnes, og hvordan er de forskjellige? Hvordan er LC forskjellig fraSC, ST eller FC? Og når du står foran en kjøpsordre, hvordan kan du sørge for at LC-patchkabelen du velger faktisk stemmer overens med maskinvaren din?

Denne veiledningen går gjennom disse spørsmålene trinn for trinn. I stedet for å oppgi produkter uten kontekst, forklarer den hvor LC-koblinger passer, hva du skal verifisere før du bestiller, og hvilke feil du bør unngå -, slik at du bruker mindre tid på å feilsøke feil etter at kabelen kommer.

Hva er en LC-fiberkontakt?

LC står for Lucent Connector. Den ble opprinnelig utviklet av Lucent Technologies (nå en del av Nokia) og har siden blitt en av de mest utbredte fiberoptiske kontaktene med liten formfaktor (SFF) i bransjen. LC-kontakten er standardisert underTIA-604-10 (FOCIS-10), som definerer dets krav til samspillbarhet for simpleks-, dupleks- og quadruplekskonfigurasjoner.

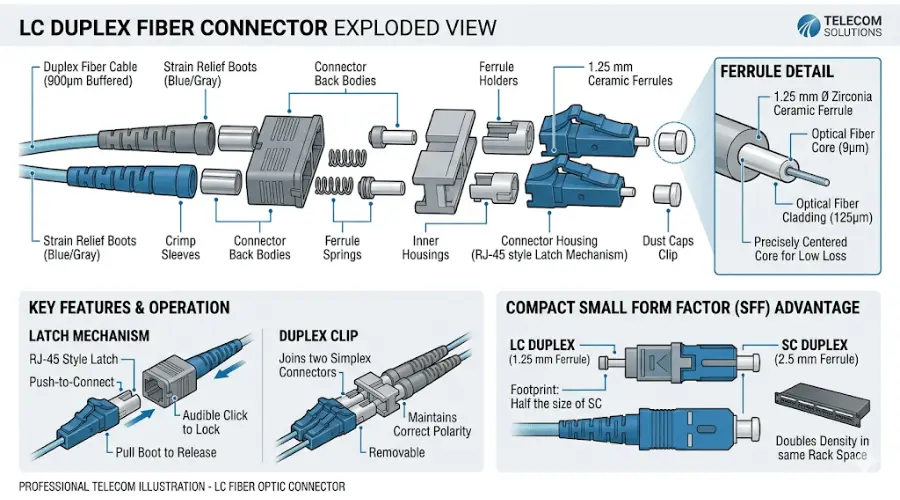

Det som gjør LC-designen særegen er dens 1,25 mm keramiske hylse - nøyaktig halvparten av diameteren til 2,5 mm hylsene som brukes i SC-, ST- og FC-koblinger. Den mindre hylsen, kombinert med en kompakt skyve-låsemekanisme som ligner på en RJ-45-klemme, tillater betydelig høyere porttetthet på patchpaneler og utstyrsfrontplater. I praksis kan du få plass til omtrent dobbelt så mange LC-porter i samme panelplass sammenlignet med SC.

LC-kontakten fungerer med beggeenkeltmodus og multimodusfiber. Dette er et poeng verdt å understreke tidlig, fordi en av de vanligste misoppfatningene er at "LC" innebærer en bestemt fibermodus. Det gjør det ikke. Koblingsformatet og fiberoverføringsmodusen er to separate spesifikasjoner - og å forveksle dem er en av de raskeste måtene å ende opp med inkompatibel kabel på stedet.

Nøkkelfunksjoner og fordeler med LC-kontakter

Kompakt størrelse for kabling med høy-tetthet

Den største enkeltårsaken til at LC dominerer moderne fiberinfrastruktur er tetthet. I et 1U-rack-montert patchpanel lar LC-adaptere deg pakke inn langt flere fiberporter enn du kunne med større koblingsformater. Når du kobler et datasenterskap der hver enhet med rackplass er viktig - eller lapper en høy-port-tallsbryter - at tetthetsfordelen ikke bare er praktisk, det er ofte et vanskelig krav.

Pålitelig låsemekanisme og konsekvent justering

LC-låsedesignen gir sikker sammenkobling med et hørbart klikk, noe som gjør det enkelt for teknikere å bekrefte en god tilkobling under installasjonen. Den 1,25 mm keramiske hylsen av zirkoniumoksid gir lavt innsettingstap (vanligvis under 0,3 dB per paret par) og repeterbar optisk ytelse på tvers av tilkoblings-frakoblingssykluser. For miljøer med hyppig oppdateringsaktivitet - flyttinger, tilføyelser og endringer i bedriftens ledningsskap eller samlokaliseringsfasiliteter - er repeterbarheten viktig.

Standard grensesnitt for SFP-baserte optiske moduler

De fleste optiske SFP-, SFP+- og SFP28-transceivere bruker dupleks LC-grensesnitt. IfølgeCiscos SFP-moduldokumentasjon, alle standard SFP-porter bruker LC--type kontakter. Dette betyr at hvis nettverksutstyret ditt er avhengig av SFP-optikk - og de fleste moderne Ethernet-svitsjer, rutere og mediekonvertere gjør - LC-patchkabler nesten helt sikkert det du trenger for sammenkobling.

LC-kontakttyper: Hva er alternativene dine?

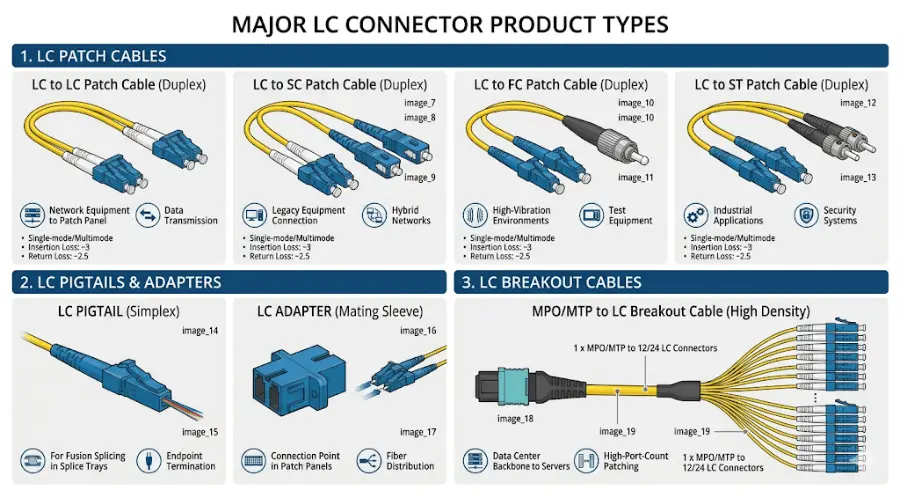

Når folk søker etter "LC-koblingstyper", vil de vanligvis forstå de forskjellige produktformene som bruker LC-grensesnittet. Her er en oversikt over hovedkategoriene.

LC Fiber Patch-kabler

LC fiber patch kablerer de mest kjøpte LC-baserte produktene. De kommer i flere koblings-endekombinasjoner for å håndtere forskjellige oppdateringsscenarier:

• LC til LC patch ledninger- standardvalget for bytte-til-panel eller panel-til-paneltilkoblinger der begge sider bruker LC
• LC til SC patch ledninger - som er ofte nødvendig når du kobler nyere LC-utstyrt maskinvare til eldre SC-basert infrastruktur
• LC til FC eller LC til ST patchledninger - brukt i blandede-eldre miljøer eller spesialiserte testoppsett
• MPO/MTP til LC breakout-sammenstillinger - for overgang mellom høy-fiber-tall ryggradstrunker og individuelle LC-vendte bryterporter

Hver av disse er tilgjengelig i enkeltmodus (OS2) eller multimodus (OM3, OM4, OM5) versjoner. Koblingsenden bestemmer ikke fibermodusen - verifiser alltid fiberspesifikasjonen uavhengig.

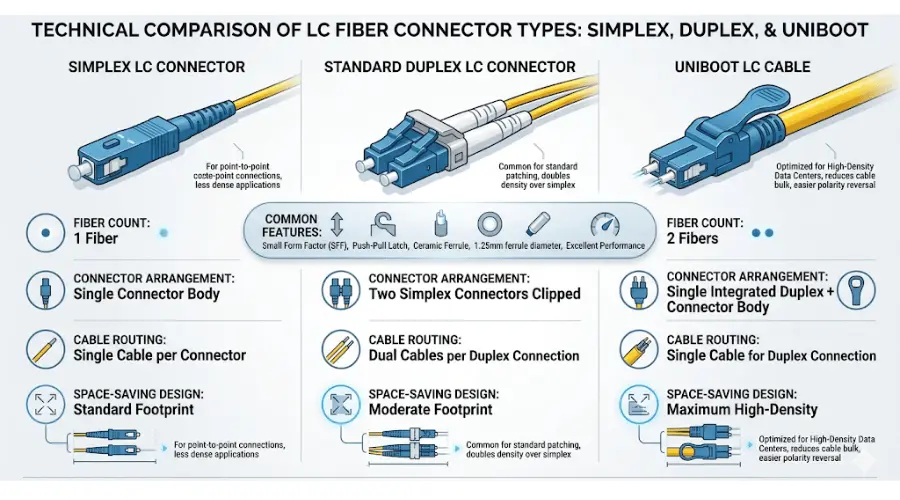

Simplex vs Duplex LC-kontakter

A simplex LC-kontaktavslutter en enkelt fiberstreng. En dupleks LC-kontakt parer to fibre side ved side - én for overføring, én for mottak. De fleste transceiver-baserte Ethernet-koblinger krever dupleks kabling, fordi SFP-modulen trenger separate TX- og RX-baner. Imidlertid sender og mottar visse toveis (BiDi) optikk på forskjellige bølgelengder over en enkelt fiber, og krever bare simpleks LC-kabler. Sjekk alltid transceiver-databladet før du bestiller.

Standard Duplex vs Uniboot LC-kabler

En standard dupleks LC-kabel har to separate fiberben, hver med sin egen kontakt og støvel. ENuniboot LC-designkombinerer begge fibrene til en enkelt kappe med et enhetlig koblingshus. Den praktiske forskjellen viser seg mest i miljøer med høy-tetthet:

• I et overfylt datasenterskap der du lapper 48 eller 96 porter per panel, reduserer uniboot-kabler buntdiameteren betydelig, forbedrer luftstrømmen og gjør det lettere å spore individuelle tilkoblinger
• Når du trenger å snu polariteten under installasjonen, tillater noen uniboot-design verktøy-mindre polaritetsreversering ved kontakten - en sanntids-besparelse sammenlignet med å bytte hele patch-kabler
• For miljøer med lavere -tetthet eller mindre plass-begrenset - fungerer et lite telekomskap med et dusin fiberporter, for eksempel - standard dupleks kabler og koster vanligvis mindre

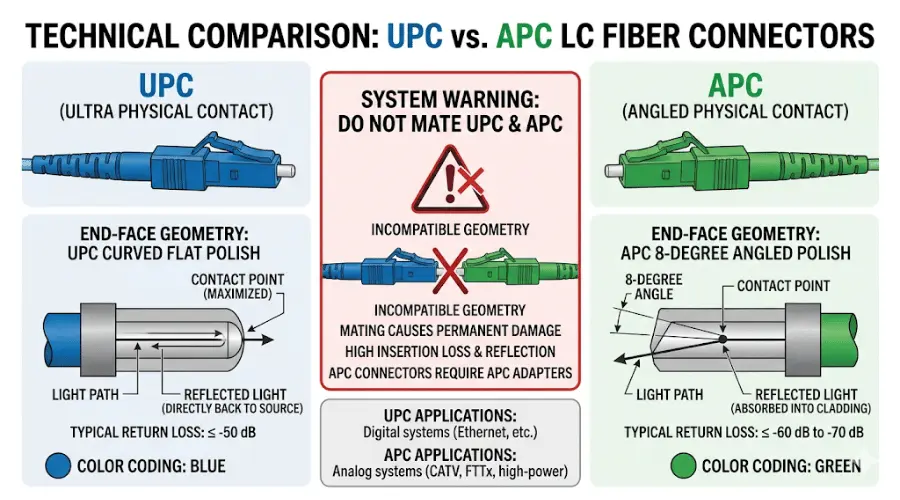

LC-kontakt polske typer: UPC vs APC

LC-kontakter er tilgjengelige i UPC (Ultra Physical Contact) og APC (Angled Physical Contact) polert. UPC-kontakter har en lett buet endeflate og er standardvalget for de fleste data- og bedriftsapplikasjoner. APC-koblinger har en 8-graders vinklet endeflate, noe som gir høyere avkastningstap ytelse - kritisk i analog video, PON og lang-telekomsystemer der tilbakerefleksjonsfølsomhet er et problem. For en dypere forklaring på hvordan poleringstype påvirker optisk ytelse, se vår veiledning omPC vs UPC vs APC fiberkontakt polering.

Viktig:Forbind aldri en UPC-kontakt med en APC-kontakt. De vinklede og flate endeflatene er fysisk inkompatible, og å tvinge en tilkobling vil skade begge hylsene og produsere uakseptabelt signaltap.

LC-adaptere og koblinger

LC fiberoptiske adaptere(også kalt koblinger) er de sammenkoblede hylsene som forbinder to LC-kontakter inne i et patchpanel, kabinett eller vegguttak. De kommer i simpleks- og dupleksformater, med alternativer for SC-til-LC-hybridadaptere når du trenger å bygge bro mellom forskjellige koblingstyper over et patchfelt.

LC Pigtails

LC fiber pigtailser korte fiberlengder med en LC-koblingsfabrikk-terminert i den ene enden og en bare fiber i den andre. De er vanligvis fusjon-skjøtet på innkommende kabel i skjøtebrett i distribusjonsbokser eller optiske distribusjonsrammer (ODF). Pigtails er vanlige i både telekommunikasjon utenfor-anleggstermineringer og datasenterstrukturert kabling.

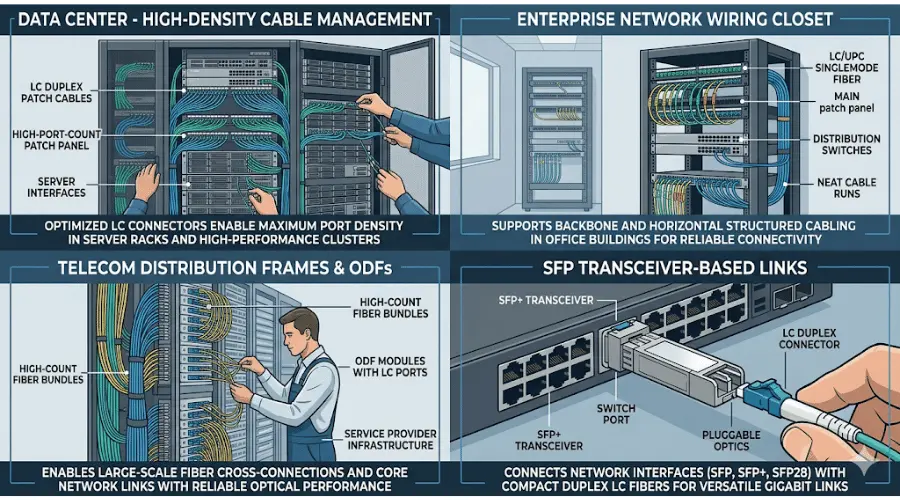

Hvor brukes LC-kontakter ofte?

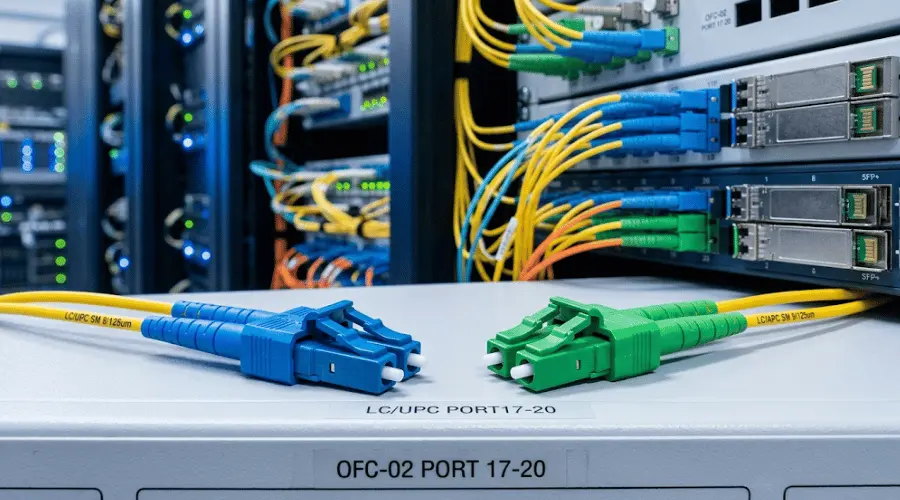

Datasentre

LC er det dominerende koblingsformatet i datasentre. Den håndterer de korte sammenkoblingskoblingene mellom topp-av-racksvitsjer og servere, kryss-forbindelser mellom patchpaneler og breakout-forbindelser fra MPO/MTP-trunnkabler med mye-fiber-antall til individuelle switchporter. I miljøer med høy-tetthet som kjører 10G, 25G eller til og med 100G Ethernet over SFP28 eller QSFP breakout-konfigurasjoner, er LC grensesnittet du vil jobbe mest med.

Enterprise- og campusnettverk

I bedriftsbygninger kobler LC-patch-kabler sammen brytere, rutere og tilgang-lagsmaskinvare innenfor strukturerte fiberkablingssystemer. LC er spesielt praktisk i IDF-skap (mellomfordelingsramme) og MDF-rom (hovedfordelingsramme) hvor flere avdelinger deler infrastruktur for patching og organisert kabelhåndtering er avgjørende.

Telekom og fiberdistribusjon

LC-kontakter vises i telekomsentraler, fiberdistribusjonshuber og fiberoptiske terminalbokser der høye fibertall må termineres og administreres i kompakte kabinetter. I FTTH (fiber til hjemmet) og MDU (multi-boligenhet) kabling brukes LC ofte sammen med SC-APC på distribusjonssiden.

SFP-transceiver-baserte koblinger

Dette fortjener sin egen omtale fordi det er den vanligste konteksten for LC-patchkabler. Enten du distribuerer 1G SFP, 10G SFP+ eller 25G SFP28 optikk, er transceiverens fibergrensesnitt nesten alltid dupleks LC. Det betyr at hver gang du installerer eller bytter ut en transceivermodul, jobber du med en LC-patchledning. For en dypere titt på hvordan LC passer inn i transceiver-distribusjoner med høy-tetthet, se vår sammenligning avLC vs MTP/MPO for fiber med høy-tetthet.

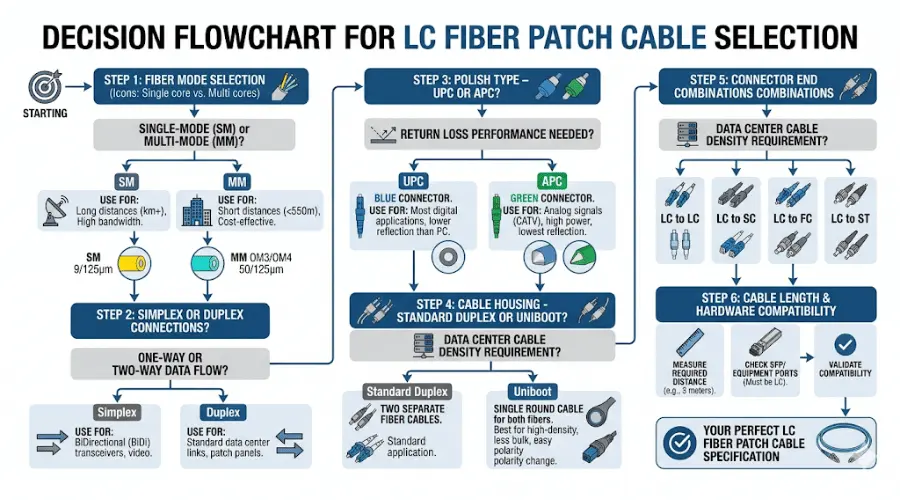

Hvordan velge riktig LC-patchkabel: en trinn-for-trinns tilnærming

Å velge riktig LC-produkt er ikke komplisert, men det krever å sjekke flere spesifikasjoner i riktig rekkefølge. Nedenfor er prosessen som unngår de vanligste bestillingsfeilene.

Trinn 1: Bestem først fibermodusen - Ikke kontakten

Før noe annet, bekreft om koblingen din krever enkeltmodus eller multimodusfiber. Sjekk transceiver-dataarket, svitsjportspesifikasjonene og det eksisterende fiberanlegget. En LC-kontakt kan være enten enkeltmodus eller multimodus - kontaktformen forteller deg ingenting om fiberen inni.

En feil vi ofte ser i innkjøp: noen bestiller "LC-patch-kabler" basert på kontakten alene, uten å verifisere fibermodus. Kabelen kommer, LC-kontakten klikker helt fint inn i adapteren -, men koblingen svikter eller viser for stort tap fordi fibertypen ikke samsvarer med optikken. Koblingskompatibilitet og fiberkompatibilitet er to separate kontroller.

Trinn 2: Bekreft enkelsidig eller tosidig

De fleste standard SFP-transceiverkoblinger bruker dupleks LC-kabler. Men hvis designet ditt bruker BiDi (toveis) optikk eller en spesifikk enkelt-fiberapplikasjon, kan det hende du trenger simplex. Sjekk portgrensesnittet på enheten din - ikke anta dupleks som standard uten å bekrefte.

Trinn 3: Velg Connector Polish

For de fleste datasenter- og Ethernet-applikasjoner for bedrifter er UPC-polering standard. Hvis du jobber i et PON-, CATV- eller langdistansemiljø for telekom, kan det være nødvendig med APC. Fargekodingen hjelper: blå støvler indikerer vanligvis UPC enkeltmodus, grønne støvler indikerer APC. Multimodus-kontakter har vanligvis beige (OM1) eller aqua (OM3/OM4) støvler. Kontroller at adapteren din - blander UPC og APC vil skade hylsene.

Trinn 4: Bestem deg for Standard Duplex eller Uniboot

Hvis du lapper færre enn 24 porter i et rack med lav-tetthet, er standard duplekskabler enkle og kostnadseffektive-. Hvis du jobber i et tett kabinett, reduserer - 48, 96 eller flere LC-porter - uniboot-kabler betraktelig kabelstopp. Vurder uniboot spesielt når luftstrømstyring, kabelsporing eller hyppige polaritetsendringer er prioriteter.

Trinn 5: Bekreft koblingsendekombinasjoner

Ikke alle koblinger er LC-til-LC. Sjekk begge ender av koblingsbanen. I blandede miljøer kan den ene enden være LC (ved bryter-SFP-porten) mens den andre enden er SC, FC eller ST (ved et eldre patchpanel eller eldre enhet). Hybrid patch ledninger som f.eksSC til LC kablerhåndtere disse overgangene uten ekstra adaptere.

Trinn 6: Sjekk kabellengde og kappevurdering

Mål den faktiske rutebanen - ikke den rette-linjeavstanden. Ta hensyn til serviceløkker, vertikale kabelføringer og plassering av patchpanel. For plenum-klassifiserte områder, bekreft at kabelkappen oppfyller lokale brannkrav (OFNP eller LSZH, avhengig av jurisdiksjon). For mye kabellengde skaper administrasjonsproblemer i tette stativer; utilstrekkelig lengde skaper belastning på koblingene.

Før-du-bestiller sjekkliste

Før du fullfører kjøp av LC-patchkabel, bekrefter du disse seks elementene:

• Fibermodus: enkeltmodus (OS2) eller multimodus (OM3/OM4/OM5)?
• Kabelkonstruksjon: simplex eller duplex?
• Kontaktpolering: UPC eller APC? (Og stemmer det med adapteren i begge ender?)
• Koblingstyper i begge ender: LC-LC, LC-SC eller en annen kombinasjon?
• Kabellengde: målt langs den faktiske rutebanen?
• Transceiver og maskinvarekompatibilitet: samsvarer spesifikasjonen for patchkabelen med optikkdataarket?

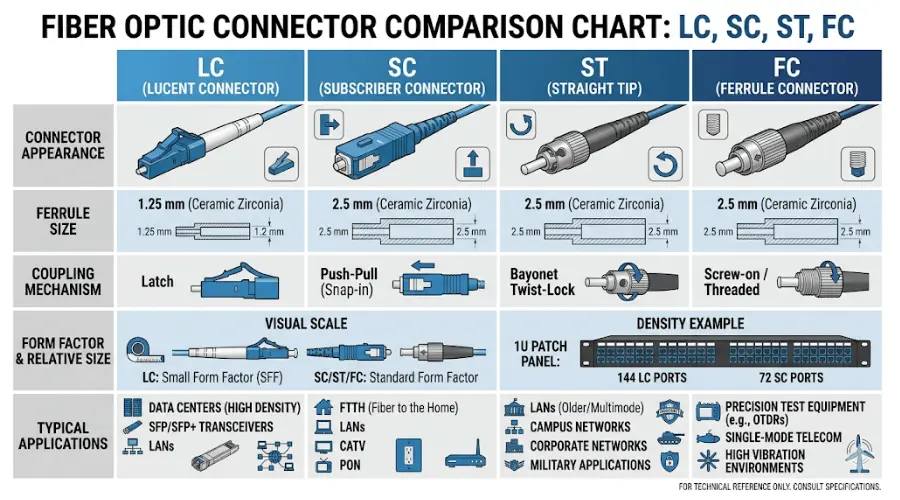

LC vs SC, ST og FC: En praktisk sammenligning

Forstå hvordan LC sammenligner med andre vanligefiberoptiske kontakttyperhjelper deg med å bestemme når LC er det riktige valget og når et annet format kan være mer passende.

Sammenligningstabell

Hva er forskjellen mellom LC- og SC-kontakter?

Den viktigste forskjellen er fysisk størrelse. LC bruker en 1,25 mm hylse, mens SC bruker en 2,5 mm hylse. Dette betyr at LC støtter omtrent to ganger porttettheten i samme panelrom. Begge koblingene fungerer med enkeltmodus og multimodusfiber, og begge bruker en push--pull-koblingsdesign. I nye distribusjoner der SFP-basert maskinvare er standard, er LC nesten alltid koblingen du trenger. SC er fortsatt vanlig i eksisterende installasjoner, FTTH ONT-tilkoblinger og miljøer der infrastrukturen ble bygget rundt SC-adaptere.

Når bør du bruke ST eller FC i stedet for LC?

ST-kontakter bruker en bajonettvri-låskobling og finnes for det meste i eldre LAN-miljøer på campus, offentlige installasjoner og noen industrielle applikasjoner. FC-kontakter bruker gjenget kopling for sikre, vibrasjonsbestandige-forbindelser og vises primært i test- og måleoppsett eller eldre telekomutstyr. For nye strukturerte kablingsprosjekter er LC det mer praktiske valget i de aller fleste tilfeller -, men hvis din eksisterende maskinvare avslører ST- eller FC-porter, trenger du enten matchende patch-kabler eller hybrid LC-til-ST/FC-kabler.

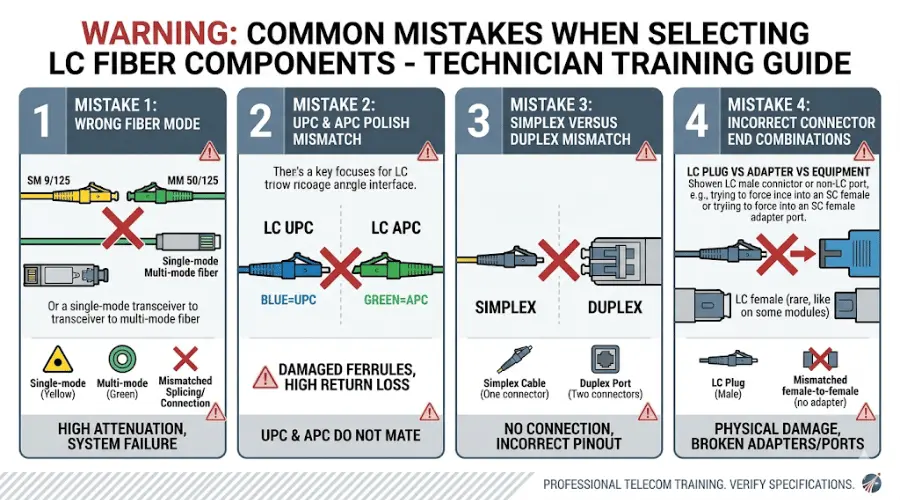

Vanlige feil ved valg av LC-fiberkomponenter

Bestiller riktig kontakt, men feil fibermodus

Dette er den hyppigste kjøpsfeilen vi møter. LC-kontakten passer fysisk med adapteren uavhengig av om fiberen inni er enkeltmodus eller multimodus. Tilkoblingen ser riktig ut, men koblingen svikter enten helt eller viser overdreven demping. Bekreft alltid fibermodus uavhengig av kontakttype.

Ikke samsvarende polske typer

Hvis du setter inn en APC-polert kontakt i en UPC-adapter (eller omvendt) skades begge hylsenes endeflater. Luftspalten som skapes av de feiltilpassede vinklene forårsaker høyt returtap og potensielt permanent riper. Hvis du jobber i et miljø som blander UPC- og APC-tilkoblinger, er - vanlig i telekommunikasjonsdistribusjon - etikettadaptere tydelig og trener installasjonspersonalet på det fargekodede-oppstartssystemet.

Ignorer Simplex vs Duplex Krav

En dupleks LC-kabel vil ikke fysisk passe inn i et simpleks LC-adapterpanel, og en simplekskabel vil la halvparten av en dupleks-sender/mottaker være ukoblet. Dette høres åpenbart ut, men det skjer når bestilling gjøres fra en produktliste i stedet for fra en bekreftet lenkespesifikasjon.

Forutsatt at alle LC-produkter er utskiftbare

En LC-kontakt er ikke en universalplugg. Fibermodus, poleringstype, kabelkonstruksjon (simplex/duplex/uniboot), fiberkvalitet (OM3 vs OM4, for eksempel), og kabelkappevurdering må alle samsvare med koblingsdesignet. Sjekk transceivermodulens spesifikasjoner, adapterpanelet og det eksisterende fiberanlegget før du antar kompatibilitet.

Velge basert på pris alene

En lavere-kabel som kommer med feil fiberkvalitet, en uprøvd endeflate på hylsen eller en kappe som ikke oppfyller bygningens brannklassifisering, skaper mer utgifter til omarbeiding og nedetid enn kostnadsforskjellen som er spart. Evaluer først egnethet - og sammenlign deretter prisene blant kvalifiserte alternativer.

Ofte stilte spørsmål om LC-fiberkontakter

Hva står LC for i fiberoptikk?

LC står for Lucent Connector. Designet ble utviklet av Lucent Technologies og er standardisert under TIA-604-10 (FOCIS-10). Den har en 1,25 mm keramisk hylse og en push-pull låsemekanisme.

Brukes LC-kontakten for enkeltmodus eller multimodusfiber?

Både. LC er et koblingsformat, ikke en fiberspesifikasjon. Du kan få LC-patchkabler i enkeltmodus (OS2), og i multimoduskvaliteter inkludert OM1, OM2, OM3, OM4 og OM5. Fibermodusen bestemmes av kabelen og optikken, ikke av kontaktformen. Se vår detaljerte sammenligning av enkeltmodus vs multimodusfiber for mer.

Hvorfor bruker de fleste SFP-transceivere LC-kontakter?

SFP-moduler ble designet rundt konseptet med liten formfaktor -, og LCs kompakte 1,25 mm hylse gjør den til den naturlige matchen. Dupleks LC-grensesnittet tillater separate TX- og RX-fibre i et fotavtrykk som er lite nok til å støtte høy porttetthet på svitsjer og rutere. Dette har gjort LC til de facto-standarden for SFP-, SFP+- og SFP28-transceiverforbindelser på tvers av bransjen.

Hva er en uniboot LC-kabel, og når bør jeg bruke en?

En uniboot LC-kabel kombinerer begge dupleksfibrene til en enkelt rund jakke med en enhetlig koblingsstøvel, i stedet for de to separate bena i en standard duplekskabel. Bruk uniboot-kabler når patchtettheten er høy, kabelruteplassen er begrenset, eller du trenger muligheten til å snu polariteten ved kontakten uten å bytte ut kabelen. I scenarier med høy-tetthet LC-patching - 48 porter og høyere per panel - er plassbesparelsen betydelig.

Kan jeg koble en LC-patchkabel til en SC-port?

Ikke direkte. LC- og SC-koblinger har forskjellige hylsestørrelser og husdimensjoner. For å bygge bro mellom de to, bruk en hybrid LC-til-SC-patchkabel, eller installer et hybrid LC-SC-adapterpanel. Pass på at fibermodus og poleringstype samsvarer på begge sider.

Hva er forskjellen mellom UPC og APC på en LC-kontakt?

UPC (Ultra Physical Contact) har en lett buet, flat endeflate. APC (Angled Physical Contact) har en 8--graders vinkel som leder reflektert lys bort fra fiberkjernen, noe som resulterer i høyere tapsverdier. UPC er standard for de fleste data- og bedriftsapplikasjoner. APC foretrekkes i PON, CATV og analoge systemer der bakrefleksjon kan forringe signalkvaliteten. Se vår UPC vs APC-guide for detaljerte tekniske sammenligninger.

Hvordan rengjør jeg en LC-kontakt?

Bruk et fiberoptisk rengjøringsverktøy utviklet for 1,25 mm hylser - enten en -klikk-pennerens eller lo-frie kluter med isopropylalkohol. Inspiser hylsen med et fibermikroskop før og etter rengjøring. Skitne eller ripede hylser er en av de vanligste årsakene til uventet innføringstap i felten. For generell vedlikeholdspraksis, se våre retningslinjer for fiberoptisk vedlikehold og rengjøring.

Konklusjon: Ta den riktige LC-koblingsbeslutningen

LC-fiberkontakten er standardgrensesnittet for de fleste moderne fiberoptisk patching - og med god grunn. Den kompakte 1,25 mm hylsen støtter høy porttetthet, dens push--pull-lås er praktisk for feltteknikere, og den universelle bruken av SFP-baserte transceiverprodusenter betyr at den er en del av nesten hver ny nettverksdistribusjon.

Men "LC" alene er ikke en fullstendig spesifikasjon. Det riktige LC-produktet for prosjektet ditt avhenger av å få seks ting riktig: fibermodus, simpleks- eller duplekskonstruksjon, polering av koblinger, koblingsendekombinasjoner, kabellengde og maskinvarekompatibilitet. Hopp over en av disse kontrollene, og du risikerer en kabel som kobles fysisk, men svikter optisk.

Hvis du planlegger et fiberkablingsprosjekt og trenger LC-kontakter,LC fiberoptiske kontakter, patchkabler, adaptere eller pigtails tilpasset spesifikasjonene dine, utforsk vår LC-patchkabelkatalog ellerkontakt vårt tekniske teamfor prosjektspesifikk-veiledning.
