Multimode fibertyper forklart: OM1 OM2 OM3 OM4 OM5

En dyp-dykk teknisk sammenligning for å hjelpe nettverksingeniører og anskaffelsesteam med å velge riktig multimodusfiber for infrastrukturen deres

Da et logistikkselskap i New Jersey kontaktet oss forrige kvartal om å oppgradere lagernettverket sitt, sto de overfor et vanlig dilemma: deres eksisterende OM1-kabling kunne ikke støtte 10GbE-svitsjene de nettopp hadde kjøpt. Teknikeren på-stedet hadde anbefalt OM4, men var det overkill for løp på gjennomsnittlig 85 meter? Dette scenariet utspiller seg daglig på tvers av datasentre, campuser og bedriftsfasiliteter over hele verden.

Valg av multimodusfiber handler ikke bare om å velge en farge-kodet kabel-det handler om å forstå fysikken til lysutbredelse, tilpasse infrastrukturen din til nåværende og fremtidige båndbreddekrav og optimalisere kapitalinvesteringen. Denne veiledningen går utover overflate-spesifikasjoner for å forklarehvorfordisse fibrene fungerer annerledes oghvordanå ta informerte beslutninger for din spesifikke distribusjon.

Hva gjør Multimode Fiber "Multimode"

Før vi dykker inn i OM-klassifiseringene, la oss finne ut hva som skiller multimodusfiber fra sin enkeltmodus-motpart på et grunnleggende nivå.

Multimodusfiber har en større kjernediameter -vanligvis 50 μm eller 62,5 μm sammenlignet med enkelt-moduss 9 μm kjerne. Denne større kjernen tillater lys å bevege seg gjennom fiberen langs flere baner samtidig, hver bane representerer en annen "modus" for forplantning. Tenk på det som en motorvei med mange kjørefelt versus en enkelt-vei: flere kjørefelt betyr mer trafikkkapasitet over korte avstander, men koordinering blir utfordrende over lengre strekninger.

Kjernen-til-bekledningsgrensesnittet i gradert-indeks multimodusfiber er ikke en skarp grense, men snarere en gradvis overgang i brytningsindeks. Denne gradienten er nøyaktig konstruert for å utjevne reisetiden for forskjellige moduser. Lys som beveger seg nær fiberens kant tar en lengre fysisk vei, men beveger seg gjennom materiale med lavere-brytningsindeks- (og dermed beveger seg raskere), mens lys nær midten tar en kortere vei gjennom materiale med høyere-brytningsindeks- (beveger seg langsommere). Når den er perfekt innstilt, kommer alle modusene til mottakeren samtidig.

I praksis betyr produksjonstoleranser at denne kompensasjonen aldri er perfekt. De resulterende tidsforskjellene mellom moduser-kalt modal spredning- begrenser til syvende og sist fiberens båndbredde og overføringsavstand. Dette er nøkkelparameteren som skiller OM1 til OM5.

Evolusjonen fra LED til VCSEL: Forstå båndbredderevolusjonen

OM-klassifiseringssystemet reflekterer et grunnleggende skifte i lyskildeteknologi som skjedde på slutten av 1990-tallet og begynnelsen av 2000-tallet.

LED-epoken (OM1 og OM2)

Tidlige multimodussystemer brukte lys-emitterende dioder (LED) som lyskilde. Lysdioder produserer en bred, jevn utgang som fyller hele fiberkjernen, og spennende alle tilgjengelige moduser samtidig. Denne tilstanden "overfylt lansering" betydde at fiberens båndbredde ble bestemt av den samlede ytelsen til hundrevis av moduser som jobbet sammen. Noen få sakte eller raske moduser hadde minimal innvirkning fordi signalenergien ble fordelt over så mange baner.

LED-er har en grunnleggende begrensning: deres maksimale modulasjonshastighet topper rundt 622 Mbit/s. Denne begrensningen gjorde dem uegnet for gigabit-hastighetsapplikasjoner, uavhengig av fiberens teoretiske kapasitet.

VCSEL-revolusjonen (OM3, OM4, OM5)

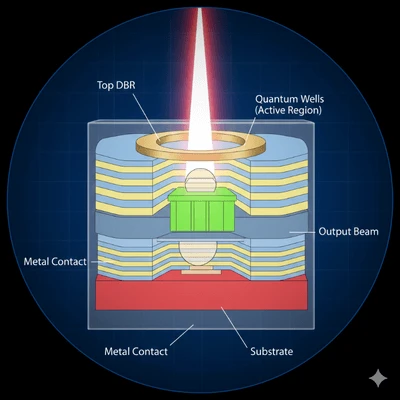

Vertical-Cavity Surface-Emitting Lasers (VCSELs) endret alt. Disse halvlederlaserne tilbyr:

Modulasjonshastigheter som overstiger 25 Gbit/s (og fortsetter å forbedres)

Smalere spektralbredde, reduserer kromatisk spredning

Høyere optisk effekt for forbedret signal-til-støyforhold

Lavere produksjonskostnader sammenlignet med-kantutsendende lasere

Sirkulære bjelkeprofiler som kobles effektivt inn i fiberkjerner

Imidlertid fyller VCSELer ikke fiberkjernen jevnt. Deres konsentrerte stråle begeistrer bare et undersett av tilgjengelige moduser-vanligvis de nær fiberens sentrum. Denne tilstanden "begrenset lansering" betyr at eventuelle defekter eller brytningsindeksvariasjoner i kjernesenteret påvirker systemets ytelse uforholdsmessig.

Dette er grunnen til at OM1- og OM2-fibre, designet for overfylte LED-lanseringer, ofte fungererverremed VCSEL-er enn deres nominelle båndbredde tilsier. Fiberprodusenter svarte med å utvikle laser-optimalisert multimodusfiber (LOMMF) med tett kontrollerte brytningsindeksprofiler spesielt utviklet for VCSEL-lanseringer. Denne laser-optimaliserte fiberen ble grunnlaget for OM3-, OM4- og OM5-klassifiseringer.

OM-klassifikasjoner: Detaljert teknisk sammenbrudd

OM1 Fiber

Kjernespesifikasjoner:

Kjernediameter: 62,5μm

Kledningsdiameter: 125μm

Overfilled Launch (OFL) båndbredde: 200 MHz·km ved 850nm, 500 MHz·km ved 1300nm

Maksimal demping: 3,5 dB/km ved 850 nm, 1,5 dB/km ved 1300 nm

Jakkefarge: oransje (per TIA-598C)

Teknisk kontekst:

OM1s større kjerne på 62,5 μm ble opprinnelig valgt fordi den forenklet justering med LED-kilder og tillot løsere kontakttoleranser. Imidlertid støtter denne større kjernen flere forplantningsmoduser enn 50μm fiber, noe som resulterer i større modal spredning og lavere båndbredde.

Kjernestørrelsen på 62,5 μm skaper en grunnleggende inkompatibilitet: OM1-kontakter og patch-kabler kan ikke blandes med OM2/OM3/OM4/OM5-komponenter. Sammenkobling av en 62,5 μm fiber med en 50 μm fiber resulterer i omtrent 3-4 dB ekstra tap som er nok til å forårsake koblingsfeil i mange systemer.

Praktiske avstandsgrenser:

Nåværende status:

OM1 regnes som eldre infrastruktur. Nye installasjoner bør ikke spesifisere OM1 med mindre de kobles til eksisterende 62,5 μm anlegg hvor modal kontinuitet er nødvendig. Grensen på 33 meter ved 10 GbE gjør det upraktisk for moderne datasenterapplikasjoner.

OM2 Fiber

Kjernespesifikasjoner:

Kjernediameter: 50μm

Kledningsdiameter: 125μm

OFL-båndbredde: 500 MHz·km ved 850nm, 500 MHz·km ved 1300nm

Maksimal demping: 3,5 dB/km ved 850 nm, 1,5 dB/km ved 1300 nm

Jakkefarge: oransje (per TIA-598C)

Teknisk kontekst:

OM2 representerer overgangen til 50μm kjerneteknologi mens den fortsatt er designet primært for LED-kilder. Den mindre kjernen reduserer antallet støttede moduser, og forbedrer båndbredden sammenlignet med OM1. Moderne OM2 er ofte produsert som laser-optimalisert, selv om den ikke oppfyller de strenge EMB-kravene til OM3.

Fordi både OM1 og OM2 bruker oransje jakker, må du alltid kontrollere fibertypen ved å sjekke kabelens trykte tekst (f.eks. "50/125" vs. "62.5/125") før terminering eller skjøting.

Praktiske avstandsgrenser:

Nåværende status:

I likhet med OM1 fases OM2 ut av nye installasjoner. 82-metersgrensen ved 10GbE begrenser nytten i moderne miljøer, selv om den fortsatt kan brukes for 1GbE-tilkoblinger innenfor avstandsgrensene.

OM3-fiber (laser-optimalisert multimodusfiber)

Kjernespesifikasjoner:

Kjernediameter: 50μm

Kledningsdiameter: 125μm

Effektiv modal båndbredde (EMB): 2000 MHz·km ved 850nm

OFL-båndbredde: 1500 MHz·km ved 850nm

Maksimal demping: 3,0 dB/km ved 850nm

Jakkefarge: Aqua (per TIA-598C)

Teknisk kontekst:

OM3 var den første fiberklassifiseringen designet spesielt for VCSEL-overføring. Nøkkelberegningen skiftet fra overfylt lanseringsbåndbredde (relevant for lysdioder) til effektiv modal båndbredde (relevant for VCSEL-er). EMB bestemmes gjennom Differential Mode Delay (DMD)-testing, som måler hvordan ulike modusgrupper er forsinket i forhold til hverandre under begrensede lanseringsforhold som simulerer VCSEL-adferd.

2000 MHz·km EMB-spesifikasjonen betyr at en 300-meter kobling gir omtrent 6,67 GHz brukbar båndbredde som er tilstrekkelig for 10GbE med margin. Fiberens brytningsindeksprofil er tett kontrollert, spesielt i kjernesenteret der VCSEL-energien konsentreres.

Praktiske avstandsgrenser:

Nåværende status:

OM3 er fortsatt bredt distribuert og kostnadseffektivt-for 10GbE-applikasjoner innenfor 300 meter. For boligfiberinstallasjoner og mindre bedriftsnettverk der kabelføringer holder seg under 300 meter, tilbyr OM3 utmerket verdi. Imidlertid avslører 40GbE- og 100GbE-applikasjoner raskt sine begrensninger.

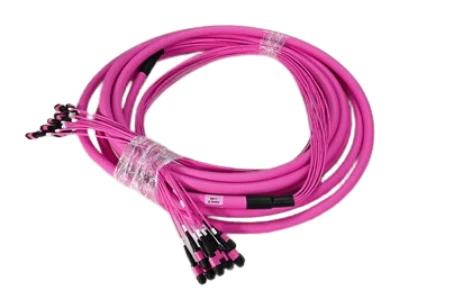

OM4 Fiber

Kjernespesifikasjoner:

Kjernediameter: 50μm

Kledningsdiameter: 125μm

Effektiv modal båndbredde (EMB): 4700 MHz·km ved 850nm

OFL-båndbredde: 3500 MHz·km ved 850nm

Maksimal demping: 3,0 dB/km ved 850nm

Jakkefarge: Aqua eller Erika Violet (per TIA-598C)

Teknisk kontekst:

OM4 kom ut av fortsatt foredling av produksjonsprosessen etter OM3s introduksjon. Fiberprodusenter oppnådde tettere kontroll over brytningsindeksprofilen, og mer enn doblet den effektive modale båndbredden. Dette var ikke en ny fiberdesign så mye som en utvikling av OM3-produksjon til høyere kvalitetsstandarder.

4700 MHz·km EMB tillater en 400-meters kobling for å støtte omtrent 11,75 GHz båndbredde, noe som muliggjør 10GbE over avstander som vil overstige OM3s evne. Enda viktigere, OM4 utvider rekkevidden til 40GbE- og 100GbE-systemer fra OM3s 100m/70m-grenser til henholdsvis 150m/100m.

OM4 er fullt bakoverkompatibel med OM3 - begge bruker 50 μm kjerner og kan kobles sammen uten tap av modalt misforhold. Den primære visuelle forskjellen er den valgfrie Erika Violet (magenta) jakkefargen, selv om mange produsenter fortsatt bruker aqua.

Praktiske avstandsgrenser:

Nåværende status:

OM4 er det anbefalte valget for nye datasenterinstallasjoner som støtter 10GbE til 100GbE. Prispremien over OM3 er beskjeden (vanligvis 10-20 %), mens den utvidede rekkevidden gir meningsfull operasjonell fleksibilitet og fremtidssikring.

OM5 Fiber (Wideband Multimode Fiber)

Kjernespesifikasjoner:

Kjernediameter: 50μm

Kledningsdiameter: 125μm

EMB ved 850nm: 4700 MHz·km (samme som OM4)

EMB ved 953nm: 2470 MHz·km (ny spesifikasjon)

Maksimal demping: 3,0 dB/km ved 850 nm, 2,3 dB/km ved 953 nm

Jakkefarge: Limegrønn (per TIA-598C)

Teknisk kontekst:

OM5 representerer et paradigmeskifte i multimodus fiberdesign. Mens OM3 og OM4 optimaliserte båndbredden ved den tradisjonelle 850nm VCSEL-bølgelengden, utvider OM5 denne optimaliseringen over et bølgelengdeområde fra 850nm til 953nm.

Denne bredbåndskapasiteten muliggjør Short Wavelength Division Multiplexing (SWDM), der fire bølgelengder (850nm, 880nm, 910nm og 940nm) overfører samtidig over et enkelt fiberpar. SWDM firedobler effektivt fiberens kapasitet uten å kreve ytterligere fibertråder eller overgang til parallell optikk.

Kritisk avklaring:OM5s EMB ved 850nm tilsvarer OM4s spesifikasjon. For enkelt-sendere/mottakere på 850 nm (standard 10GbE, 25GbE, 40GbE SR4, 100GbE SR4), gir OM5 ingen avstandsfordeler i forhold til OM4. OM5-premien gir bare utbytte når du bruker SWDM--kompatible sendere/mottakere som 40G-SWDM4, 100G-SWDM4 eller nye 400G-BD4.2-moduler.

Praktiske avstandsgrenser:

Nåværende status:

OM5-adopsjon har gått tregere enn først antatt. Kostnadspremien (vanligvis 30-50 % over OM4) er vanskelig å rettferdiggjøre med mindre SWDM-sendere/mottakere er en del av distribusjonsplanen. For de fleste datasenterapplikasjoner oppnår OM4 kombinert med parallelloptikk (MPO/MTP-tilkobling) tilsvarende eller bedre kostnadseffektivitet for 40GbE og 100GbE.

OM5 viser lovende for miljøer med hyperskala hvor fibertråden er begrenset eller hvor migrasjonsveien til 400 GbE og utover favoriserer bølgelengdemultipleksing fremfor fiberparallellisme.

Omfattende sammenligningstabell

Velge riktig Fiber: Decision Framework

Vurderingskriterier

1. Gjeldende båndbreddekrav

Kartlegg din eksisterende nettverkstopologi og identifiser hastigheten til hver kobling. Hvis du hovedsakelig kjører 1GbE-tilkoblinger, gir til og med OM3 betydelig takhøyde. Men hvis 10GbE eller raskere koblinger er utbredt, blir OM4 det praktiske minimum for de fleste miljøer.

2. Kabelføringsavstander

Mål eller anslå dine lengste potensielle kabeltrekk. Inkluder slakke løkker, vertikale stigerør og ruteomveier-installert kabellengde overstiger ofte rett-linjeavstand med 20–40 %.

3. Fremtidig migrasjonsvei

Datasenterets båndbreddebehov vokser vanligvis 25–50 % årlig. En kablingsinfrastruktur installert i dag bør romme minst 2-3 teknologigenerasjoner. For de fleste organisasjoner betyr dette å designe for 40GbE/100GbE selv om dagens utstyr opererer på 10GbE.

4. Budsjettbegrensninger

Mens OM4 har en beskjeden premie over OM3, dverger lønnskostnadene ved kabelinstallasjon typisk materialkostnadsforskjellen. Installering av OM4 i dag versus OM3 kan legge til 10-20 % til kabelanskaffelse, men unngår langt større utgifter ved å koble om kabler senere.

Sammendrag av anbefaling

Koblingsvalg og beste fremgangsmåter

Multimodus fiberytelse avhenger kritisk av kontaktkvalitet og renslighet. For datasenterapplikasjoner med høy-tetthet støtter MPO/MTP-løsningene våre 8-, 12-, 16- og 24-fiberkonfigurasjoner for parallelloptikk-transceivere. For tradisjonelle duplekstilkoblinger tilbyr LC-kontakter den høyeste porttettheten med våre presisjons keramiske hylser som sikrer konsekvent sub-0,2dB innsettingstap.

Polske typer

PC (fysisk kontakt): Basic polish, adequate for most multimode applications. Return loss typically >30dB.

UPC (Ultra Physical Contact): Enhanced polish with better surface finish. Return loss typically >50dB. Anbefalt for høyhastighets-applikasjoner.

APC (Angled Physical Contact): 8-degree angled polish minimizes back-reflection. Return loss >60dB. Brukes primært med enkelt-modusfiber, men tilgjengelig for spesialiserte multimodusapplikasjoner.

Rengjøringsprotokoll

Kontaminering er den viktigste årsaken til koblingsfeil. Selv en enkelt 1μm støvpartikkel kan blokkere betydelig lystransmisjon gjennom en 50μm kjerne. Før hver paring, inspiser kontaktens ende-med et fiberskop med 200x eller høyere forstørrelse og rengjør med lofrie-servietter med IPA (isopropylalkohol) eller rensekassetter.

Gjør forretningssaken: Totale eierkostnader

Kostnadsforskjellen mellom multimode fiberkvaliteter er ofte mindre signifikant enn det ser ut til:

Eksempel på materialkostnad (100 m patchledning):

OM3: ~$45

OM4: ~$52 (15 % premie)

OM5: ~$68 (51 % premie over OM3)

Installasjonsarbeid(samme for alle karakterer): ~$150-300 per løp

Når installasjonsarbeid dominerer de totale kostnadene, blir den inkrementelle kostnaden ved å spesifisere OM4 over OM3 ubetydelig-mens forsikringen mot fremtidige båndbreddebegrensninger er betydelig.

For ny datasenterkonstruksjon anbefaler vi OM4 som standardspesifikasjon. Den beskjedne forhåndsinvesteringen sikrer kompatibilitet med 10GbE, 25GbE, 40GbE og 100GbE utstyr uten avstandsbegrensninger innenfor typiske rack-til-rack og rad-til-radavstander.
