En utendørs fiberpatchkabel for FTTA (Fiber til antennen) er en robust, værbestandig fiberoptisk enhet som kobler basebåndenheter (BBUer) på bakkenivå til eksterne radioenheter (RRUer) montert på mobiltårn. Disse kablene bruker IP67--klassifiserte vanntette kontakter - typisk PDLC, ODVA, NSN Boot eller FullAXS - og er bygget med UV-bestandige LSZH- eller TPU-jakker for å overleve år med utendørs eksponering. Hvis du distribuerer 4G LTE- eller 5G-basestasjoner, bestemmer den utendørs FTTA-patchkabelen du velger direkte koblingspålitelighet, signalkvalitet og hvor ofte mannskapet ditt må klatre opp i tårnet.
Hvorfor FTTA erstattet Coax - og hvorfor patchkabelen betyr mest
Skiftet fra koaksiale matekjøringer til fiber-basert FTTA-arkitektur var ikke valgfritt. Det ble tvunget av fysikk. Tradisjonelle koaksialkabler mellom en basestasjonsly og dens antenne mister betydelig RF-signaleffekt over avstand, med praktiske løp vanligvis begrenset til omtrent 100 meter. Fiberoptisk kabel bærer signaler 10 til 20 kilometer med ubetydelig tap. I et FTTA-oppsett sitter RRU nær antennen og håndterer digital-til-analog konvertering på-siden. Fiberløpet fra bakken til tårntopp er fronthaul-linken, og den utendørs patch-kabelen er det siste sammenkoblingspunktet -, den ene komponenten som blir plugget, frakoblet, forvitret og belastet mer enn noen annen del av fiberbanen.
Det er derfor, fra et produksjons- og forsyningssynspunkt, genererer utendørs FTTA-patchkabler flere RMA-henvendelser enn nesten noe annet passivt fiberprodukt. Selve kabelen svikter sjelden. Det som feiler er koblingsforseglingen, rustningens integritet ved et stresspunkt, eller endeflaten - nesten alltid fordi feil kabel ble spesifisert for miljøet, eller riktig kabel ble installert feil.
Hva gjør en utendørs FTTA-kabel forskjellig fra en standard patchledning
En standard innendørs LC-til-LC dupleks jumper ville ikke vare en måned på en tårnflate. Forskjellene er strukturelle, ikke kosmetiske.
Kabelkroppen i en riktig utendørs FTTA-montering er vanligvis en konstruksjon av 5,0 mm eller 7,0 mm GYFJH-type: to enkel-fiberkjerner (G.657.A1 eller G.657.A2 bøy-ufølsom fiber) omgitt av aramidgarn, en utvendig knusestål, eller en utvendig spiralarm av stålrør. jakke av LSZH eller TPU. LSZH oppfyller telekomflammehemmingskravene{10} uten å frigjøre giftig røyk. TPU er tøffere mot slitasje og gjentatt bøyning - vi anbefaler det generelt for installasjoner der kabelen føres gjennom tette rør eller trekkes rundt skarpe tårnkonstruksjonsdeler.
I hver ende omslutter et vanntett kontakthusLC dupleks fiberoptisk kontaktgrensesnitt. Huset passer sammen med en tilsvarende skottadapter på RRU-en eller koblingsboksen, og låsemekanismen komprimerer en O-ringpakning for å oppnå IP67-inntrengningsbeskyttelse - som betyr fullstendig støv-tetthet og motstand mot midlertidig vannnedsenkning opptil én meter.

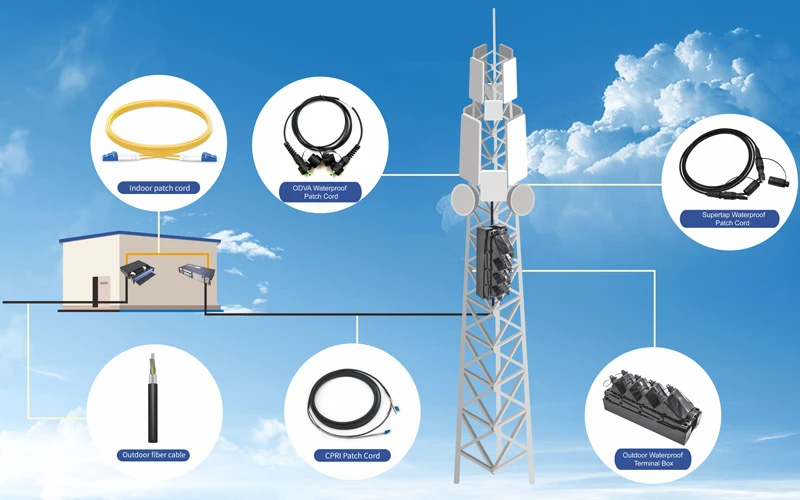

De fire koblingssystemene du faktisk vil møte
Dette er den delen de fleste kjøpere tar feil, så det er verdt å bruke tid på. Utendørs FTTA-kontakter er ikke utskiftbare. Å bestille feil type betyr at kabelen din fysisk ikke kan pares med radiohodeporten -, og vi ser at dette skjer oftere enn noen i bransjen liker å innrømme.
PDLC (Push-Pull Duplex LC)er det dominerende grensesnittet for ZTE, Huawei og en stor andel av globale distribusjoner. Et standard dupleks LC-hylsepar sitter inne i et sylindrisk metallskall med en trykk--låsekrage. Installasjonen er enkel: juster kilesporet, skyv til det klikker,-stram den ytre mutteren for hånd. PDLC-enheter er i samsvar med IEC 61754-20 og passer med en hvilken som helst standard LC-adapter når den er fjernet fra utendørshuset. For de fleste makrocellebygg tilbyr PDLC den beste balansen mellom kostnader, ledetid og feltservice. Det er også den kontakttypen vi sender oftest.
ODVA (utendørs variabel adapter)følger IEC 61076-3-106 og er bredt tatt i bruk av Nokia, Samsung og delte nettsteder med flere-leverandører -, spesielt i Nord-Amerika og Europa hvor interoperabilitet på tvers av-plattformer er et anskaffelseskrav. ODVA støtter tre interne grensesnitt: dupleks LC (ODVA-DLC), simplex SC (ODVA-SC) og multifiber MPO (ODVA-MPO). Det forseglede sirkulære huset er bulkere enn PDLC, men takler vibrasjon, salttåke og termisk sjokktesting ekstremt godt.
NSN oppstarter et Nokia-arvdesign: en fleksibel gummistøvel over en standard LC-duplekskontakt med en gjenget koplingsring. Den er lettere og mer kompakt, noe som gjør den populær for små takceller og innendørs/utendørs hybridløp. Avveiningen-er imidlertid reell. Gummistøveltetningen brytes raskere ned under vedvarende UV-eksponering sammenlignet med et komplett metallhus. For tårnplasser i ørken eller tropisk klima, styrer vi vanligvis kunder mot PDLC eller ODVA i stedet.
FullAXSble utviklet primært for Ericsson Radio System-plattformer. Det rektangulære push--pull-huset tillater en-håndsbetjening med hansker, og en integrert støvhette beskytter endeflaten mellom forbindelsene. Hvis du jobber på et Ericsson-utstyrt tårn eller et delt-RAN-nettsted som inkluderer Ericsson-radioer, er FullAXS sannsynligvis spesifisert i installasjonshåndboken.
Den vanligste bestillingsfeilen vi ser: en kunde sender en RFQ for "utendørs LC-patchkabler for FTTA" uten å spesifisere koblingssystemet. Det er som å bestille dekk uten å spesifisere boltmønsteret. Bekreft alltid RRU-porttypen - PDLC, ODVA, NSN eller FullAXS - før tilbud eller kjøp.
Spesifikasjoner som skiller en god kabel fra en problemkabel
- Fibertype:G.657.A1 enkel-modus er standarden. G.657.A2 tillater tettere bøyninger (7,5 mm minimumsradius vs. 10 mm) og er verdt å spesifisere for lukkede tårn-topkapslinger.
- Kabel ytre diameter:5,0 mm for kortere, mindre utsatte løyper der fleksibilitet er viktig. 7.0 mm for vertikale tårntrekk over 30 meter - den ekstra strekkmarginen er ikke valgfri i disse lengdene.
- Strekkstyrke:500 N minimum kort-sikt. Vi vurderer våre monteringer til 600 N, noe som gir meningsfull takhøyde under tårntrekk der kabelvekt og vindbelastning kombineres.
- Knusmotstand:1000 N/100 mm er greit for beskyttet kanal. For kabler som er festet direkte til tårnstål, spesifiser 2000 N/100 mm - fallende is, verktøy og utilsiktet tråkk-på under vedlikehold er alle reelle farer.
- Innsettingstap:Den fullførte sammenstillingen inkludert begge koblingene skal være under 0,3 dB per paret par. Hver kabel vi sender inkluderer en individuell fabrikktestrapport som bekrefter dette.
- Driftstemperatur:-40 grader til +70 grader er grunnlinjen. Ørken- eller ekvatorialområder bør spesifisere +85 graders rangerte samlinger.
- IP-vurdering:IP67 er industrigulvet. IP68 anbefales for hvelvinnganger på bakkenivå- eller kysttårn der saltspray og langvarig fuktighetskontakt er rutine.
En merknad om spesifikasjoner som ofte blir oversett: rustningsrørmaterialet. Rustfritt stål beholder sin integritet i kystmiljøer, høy-fuktighet og industrielle miljøer. Sink-belagt rustning av karbonstål er billigere, men kan korrodere i løpet av to til tre år i salt-luft. Hvis du distribuerer nær en kystlinje eller i en tung-industrisone, spør leverandøren spesifikt hvilket rustningsmateriale som brukes.
Installasjonsfeil som genererer flest feltavkastninger
Vi sporer garantikrav og RMA-data på tvers av vår utendørs FTTA-produktlinje. Tre feilmønstre står for flertallet av returene -, og ingen av dem er produksjonsfeil.
Forurensede endeflater ved første parring.En enkelt støvpartikkel på LC-ferrulspissen kan øke innsettingstapet med 0,5 dB eller mer. På en vindfull tårnplattform lander rusk på en eksponert endeflate i løpet av sekunder. Løsningen er enkel, men ikke-omsettelig: rengjør hver sideflate med en -klikksrens eller lo-fri IPA-tørk rett før paring, og hold støvhettene på til siste øyeblikk. Dette alene vil eliminere omtrent en tredjedel av klagene med "høyt tap" vi mottar.
Brudd på bøyeradius under kabelføring.Installatører gjør noen ganger skarpe 90-graders bøyninger for å føre kabel rundt konstruksjonselementer eller inn i kabinetter. Det resulterende makrobøytapet vises kanskje ikke på en OTDR-sporing umiddelbart, men det forverres ettersom temperatursykling utmatter fiberbelegget i løpet av de påfølgende månedene. For en 7,0 mm FTTA-kabel, opprettholde minst 70 mm statisk bøyeradius (10× kabel OD) og 140 mm dynamisk bøyeradius under trekking.
Utilstrekkelig kabelstøtte på tårnet.Ustøttede kabelspenn mellom festepunkter fungerer som vindseil. Den sykliske mekaniske spenningen konsentrerer seg vedtilkoblingspunkt, akselererende tretthetssprekker i panserrøret. Fest kablene til tårnstål ved hjelp av UV-klassifisert rustfritt stål med intervaller som ikke er større enn én meter. På takplasser, rut gjennom værbestandig kanal der det er mulig.
Hvordan velge riktig utendørs FTTA-patchkabel - beslutningssekvens
I stedet for en generisk sjekkliste, her er den faktiske beslutningsrekkefølgen som unngår de vanligste spesifikasjonsfeilene:
Trinn 1: Identifiser RRU-kontaktporten.Sjekk utstyrsdatabladet eller installasjonsveiledningen. Dette gir deg koblingstypen - PDLC, ODVA, NSN Boot eller FullAXS. Ikke anta basert på leverandørens merke alene; noen operatører spesifiserer ikke--standardkoblinger i sine distribusjonsstandarder.
Trinn 2: Mål ruten, ikke bare den rette-linjeavstanden.Et tårn på 60-meter betyr ikke en kabel på 60 meter. Ta hensyn til horisontale løp inne i tilfluktsrommet, banen langs tårnflaten inkludert omveier rundt hindringer, og en serviceløkke på 1 til 2 meter ved RRU-enden. Bestill den nøyaktige tilpassede lengden - overflødige spoler skaper unødvendig innsettingstap og fanger opp vind.
Trinn 3: Tilpass kabeldiameteren til det mekaniske miljøet.5,0 mm for beskyttede eller korte løp. 7.0 mm for synlige tårn-flate løper over 30 meter der strekkbelastning under installasjon er en faktor.
Trinn 4: Bekreft miljøforhold.Kyst eller industri? Spesifiser rustfritt stål og IP68. Standard innlandstårn? Sink-belagt rustning og IP67 er vanligvis tilstrekkelig. Ekstremt temperaturområde? Kontroller at kappen og koblingstetningsmaterialene er vurdert i henhold til dette.
Trinn 5: Be om en prøve med testrapport før volumbestilling.Mål innsettingstap på-stedet med ditt eget utstyr. Inspiserfiberoptisk adapterparringsgrensesnitt for konsentrisitet og endeflategeometri. En leverandør som motsetter seg å sende en testet prøve, er ikke en leverandør du vil ha på en 500-kablers utrulling.
5G Fronthaul og hva det betyr for kabelvalg

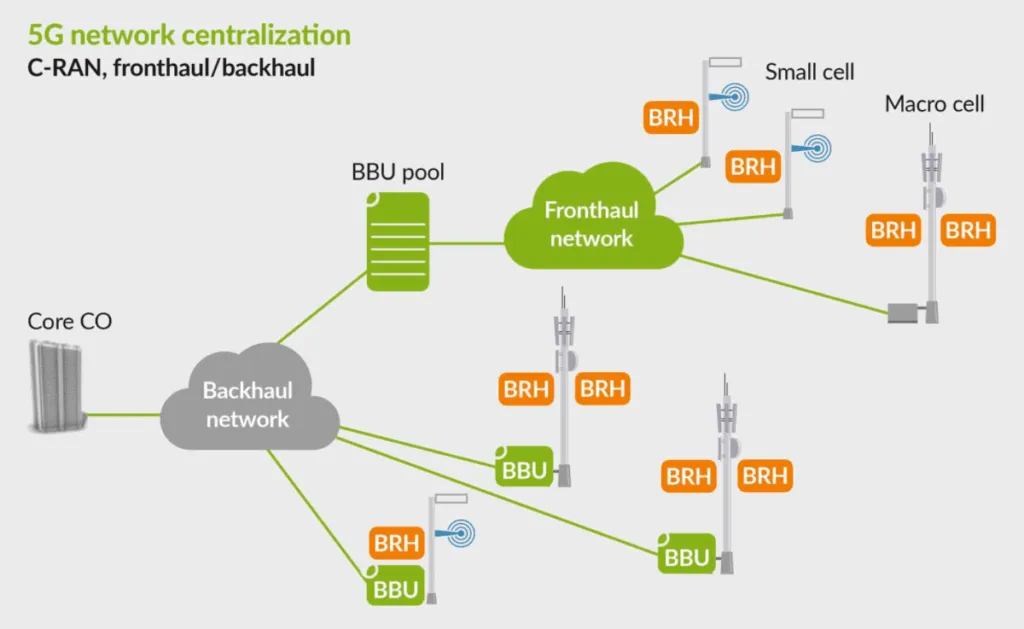

5G NR og den nye 5G-Avanserte standarden endrer ikke den grunnleggende fysikken til utendørs FTTA-patchkabler, men de endrer skalaen. Massive MIMO-antennearrayer med 32T32R- eller 64T64R-konfigurasjoner trenger flere fiberpar per sektor enn eldre 2T2R-radioer. Noen aktive antenneenheter krever nå åtte eller tolv fiberporter, noe som øker etterspørselen etter flere{11}}enheter ellerPLS fiberoptisk splitterdistribusjon ved tårnbasen.
Fortettingen av små celler -, spesielt i C-bånd- og mmbølgespektrum -, multipliserer også endepunkter. En tett urban distribusjon kan installere 50 til 100 små cellenoder per kvadratkilometer, som hver krever en forhåndsterminert utendørs dupleks patchkabel. På det volumet blir plug-and-play-monteringer med fabrikkbekreftede-testdata avgjørende for å holde distribusjonen etter planen.
Det er også økende interesse for hybride FTTA/PTTA-kabler som kombinerer fiber- og likestrømsledere i en enkelt kappe, noe som reduserer det totale kabelantallet på tårnet. Disse er verdt å evaluere for nybygg -, men de krever nøye kompatibilitetsverifisering med både radiohodets strøminngang og fibergrensesnittet, så de er ennå ikke et fall-i erstatning for separate fiber- og strømkjøringer på hvert nettsted.
Hvor utendørs patchkabel møter resten av fiberbanen din

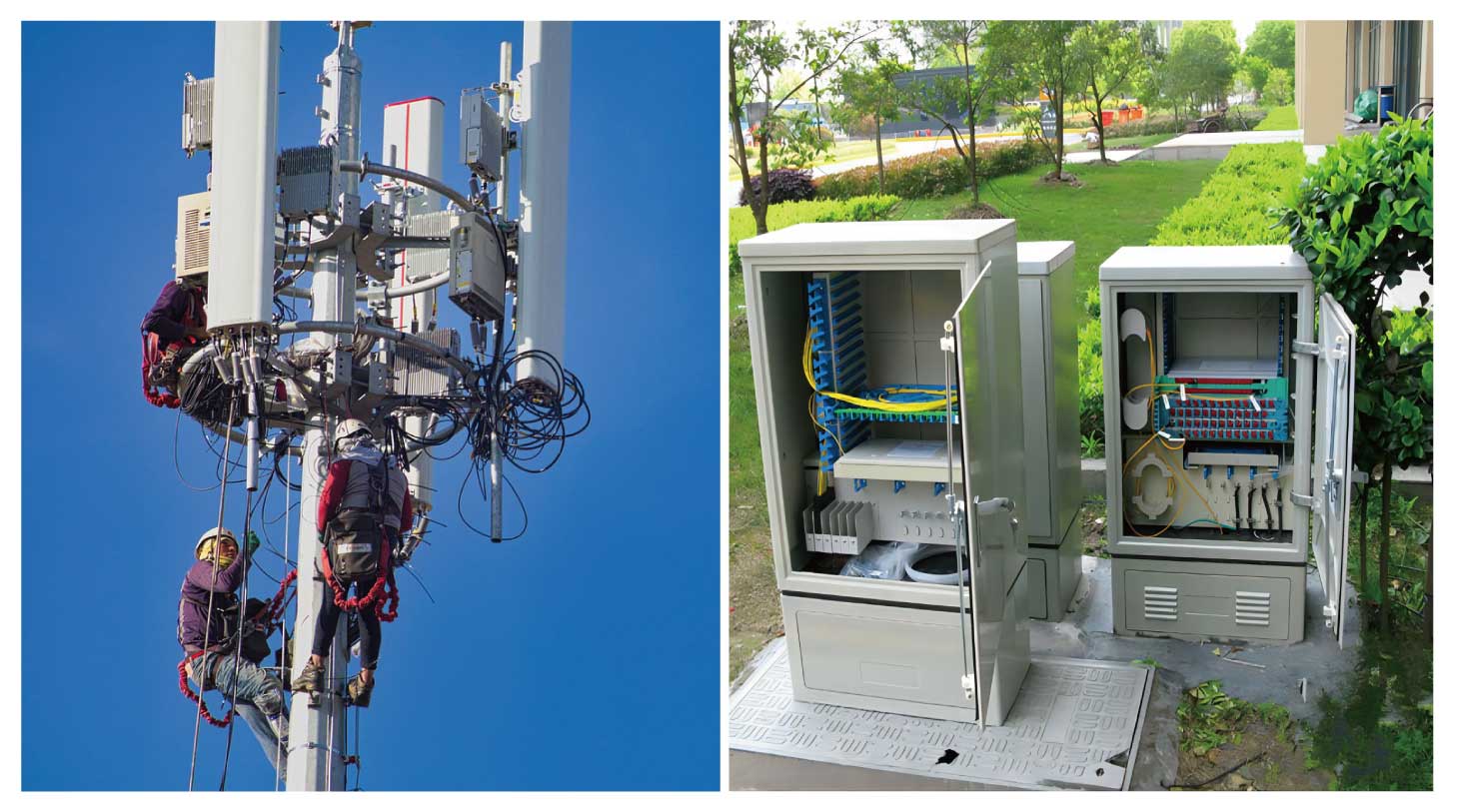

Ved tårnbasen slutter utendørs FTTA-patchkabler vanligvis inne i en værbestandigfiberoptisk koblingsboks- overgangspunktet mellom tårnets-flatekabel og den innendørs bagasjerommet som kobles tilbake til BBU. En riktig spesifisert koblingsboks aksepterer vanntette koblingsporter på utsiden og standard LC- eller SC-adaptere på innsiden, med skjøtebrett og strekkavlastning for den innkommende stammekabelen.
For et typisk makronettsted med tre-sektorer med to operatører per sektor, planlegg for minst seks dupleksfiberporter. Spesifiser boksen med takhøyde for åtte eller tolv for å unngå å bytte kabinetter når operatøren legger til en operatør eller oppgraderer til en radio med høyere-fiber-tall. IP65 er minimumsklassifiseringen for selve skapet; IP68 er å foretrekke på bakkenivå i flomutsatte områder-.
Enkel-modus vs. multimodus: Det er ingen debatt for FTTA
Alle større utstyrsleverandører spesifiserer enkelt-modusfiber for FTTA-fronthaul. Årsakene er avstand og båndbredde takhøyde. Et makrotårnløp kan være 200 meter; en C-RAN-arkitektur med sentraliserte BBU-bassenger kan strekke seg til flere kilometer. Single--modus OS2-fiber ved 1310 nm håndterer alt dette med demping under 0,35 dB/km. Multimodus kan ikke. Kostnadsforskjellen per-meter mellom enkel-modus og multimodus utendørskabel er ubetydelig. For enhver ny FTTA-konstruksjon er enkelt-modus G.657.A1 den eneste anbefalingen som er verdt å komme med.
Ofte stilte spørsmål
Spørsmål: Hva er forskjellen mellom en innendørs fiberpatchkabel og en utendørs FTTA patchkabel?
A: En innendørs fiberoptisk patchledning bruker en standard PVC- eller LSZH-kappe og uskjermede kontakter vurdert for kontrollerte miljøer. En utendørs FTTA-patchkabel legger til UV---bestandig kappe, spiralstålpanser, strekkelementer i aramidgarn og IP67-klassifisert vanntette koblingshus konstruert for -40 grader til +75 grader , direkte regn, vindbelastning og årevis med ultrafiolett eksponering.
Spørsmål: Hvordan sammenlignes PDLC- og ODVA-kontakter for utendørs FTTA-bruk?
A: Begge oppnår IP67 miljøforsegling og har standard dupleks LC-ferrule-grensesnitt internt. PDLC bruker et sylindrisk push-pull metallskall og dominerer distribusjoner med kinesisk-produserte radioer. ODVA følger IEC 61076-3-106 med en forseglet sirkulær design som støtter LC-, SC- og MPO-varianter, noe som gjør den mer allsidig for tårnplasser med flere leverandører. ODVA koster vanligvis litt mer, men tilbyr bredere kompatibilitet på tvers av plattformer. Valget er nesten alltid diktert av RRU-portspesifikasjonen, ikke personlig preferanse.
Spørsmål: Hvilken IP-vurdering bør en utendørs FTTA-kabel ha?
A: IP67 er industristandarden - full støvbeskyttelse og motstand mot midlertidig nedsenking i vann. For tårn i flomsoner, kystmiljøer med saltspray eller underjordiske hvelvinnganger, gir IP68-enheter ekstra beskyttelse mot langvarig nedsenking.
Spørsmål: Kan jeg bruke en flermodusfiberpatchkabel for 5G FTTA?
A: Anbefales ikke. Alle store 5G-radioleverandører spesifiserer enkelt-modusfiber for CPRI og eCPRI fronthaul. Enkel-modus G.657.A1 støtter de lengre avstandene som kreves av C-RAN-arkitekturer og koster nesten det samme per meter som multimodus utendørskabel.
Spørsmål: Hvordan bør jeg spesifisere kabellengden for en FTTA-bestilling?
A: Mål den faktiske rutebanen - tårnhøyde pluss horisontal lykjøring pluss omveier rundt hindringer - og legg til en 1- til 2-meters servicesløyfe ved RRU-enden. Tilpassede lengder er standard i bransjen. Unngå å bestille overflødig lengde; kveil overskuddskabel skaper unødvendig tap og fanger opp vind på tårnflaten.
