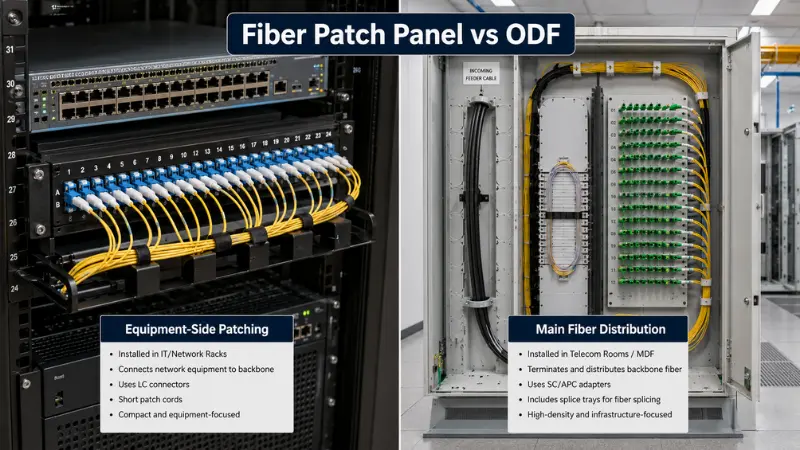

Når du planlegger et fiberoptisk nettverk, dukker ett spørsmål opp tidlig: i enfiber patch panel vs ODFavgjørelse, hvilken hører hjemme i stativet eller telekomrommet ditt? Det korte svaret - rekker enfiber patch panelnår du hovedsakelig trenger å terminere og krysse-et lite-til-middels antall fibre i nærheten av aktivt utstyr, og velge enODF (Optical Distribution Frame)når mer-tall ryggrad eller matekabler trenger fusjonsskjøting, slakk lagring, kabelfiksering og langsiktig-distribusjonsadministrasjon.
Den rene splitten skjuler noe hver felttekniker lærer raskt: de to produktfamiliene overlapper hverandre. Noen stativ-monterte lappepaneler leveres med skjøtebrett, og noen kompakte ODF-er gjør lite mer enn å lappe. Så det virkelige spørsmålet er ikke "hvilket navn", men "hvilket designfokus samsvarer med nettverksposisjonen, fiberantallet og måten kabler går inn og ut av enheten på." Denne veiledningen dekker forskjellene, gråområdet mellom dem, en utvalgsmatrise, koblingsvalg og reelle prosjektkonfigurasjoner slik at du kan spesifisere riktig enhet første gang. Hvis du vil ha den korte versjonen først, her eret fokusert blikk på kjerneforskjellene mellom en ODF og et patchpanel.

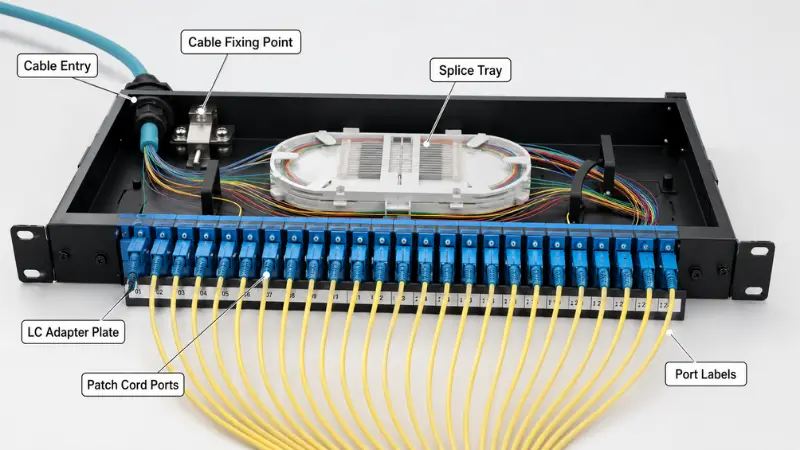

Hva er et fiberpatchpanel?
Et fiberpatchpanel avslutter innkommende fibre på et fast sett med adaptere og gir teknikere et rent frontgrensesnitt for patchledninger. Det er punktet der en strukturert kabel møter jumperne som går til brytere, rutere, medieomformere og optiske transceivere. De fleste paneler monteres i et standard 19--tommers stativ i 1U, 2U eller 4U høyder, selv om veggmonterte kabinetter er vanlige for mindre skap.
Inne i et typisk panel finner du en adapterplate (LC, SC, FC, ST eller MPO/MTP), en kabelinnføring og festepunkt, front- og bakkoblingsstyring, en merkestrimmel og - på mange modeller - et lite skjøtebrett for å feste pigtails til den innkommende kabelen. Dag til dag er arbeidet med et patchpanel flytting, tilføyelse og endring: re-patching av koblinger uten å forstyrre den permanente kabelen. Det er også derfor fronttilgang og tydelig portnummerering betyr mer her enn dyp slakk lagring.
Vanlige patchpaneltyper
- Faste paneler- adaptere på en statisk plate; laveste pris, greit for stabile lenker.
- Skyve (skuff) paneler- skuffen trekkes fremover for enklere re-avslutning og inspeksjon.
- LC-paneler med høy-tetthet- pakker flest dupleksporter inn i 1U, fordi LC-ens 1,25 mm-hylse er halvparten så stor som en SC-er.
- MPO/MTP kassettpaneler- bryte ut forhånds-terminerte 12- eller 24-fiberstammer for 40G/100G/400G-koblinger.
- Forhånds-terminerte og skjøte-paneler- fabrikkkoblinger for rask distribusjon, eller -fabrikkinstallerte pigtails klare til å skjøtes på stedet.
Patchpaneler sitter nært aktivt utstyr: i datasenterstativ, bedriftsnettverksrom, serverskap og gulvfordelingspunkter. Når oppgaven er rack-nivå patching, er vanligvis et 1U- eller 2U-panel alt du trenger. Den praktiske siden avmontere et panel og koble det til en bryterer grei, og velger riktigLC-adapterefor havnetettheten er ofte den eneste reelle avgjørelsen.

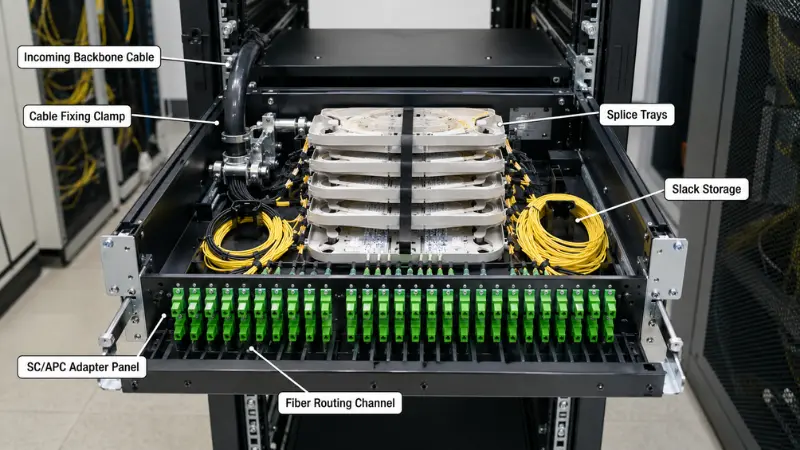

Hva er en ODF (Optical Distribution Frame)?
En ODF er et strukturert fiberadministrasjonspunkt bygget for å bringe inn kabler, beskytte dem, koble dem sammen og distribuere dem -, ikke bare patching. Sammenlignet med et vanlig panel er det utformet rundt høyere fibertall og hele levetiden til en ekstern-fabrikk eller ryggradskabel: kabelfeste og jording, pigtail-fusjonsskjøting, slakk lagring, organisert ruting, merking og vedlikeholdstilgang i én ramme.
En typisk ODF har adapterpaneler, flere skjøtebrett, dedikerte rutekanaler og slakk lagring, kabel-festeklemmer og jordingspunkter for kabelens styrkeelement, et beskyttende deksel eller medfølgende ramme og et tydelig nummereringsskjema. Grunnen til at dette er viktig er fysisk: en 96F eller 144F løs-rørmaterkabel kommer med et stål- eller aramidstyrkeelement som må forankres slik at ingen trekkkraft når fibrene, deretter blir hver fiber fusjons-skjøtet til en pigtail og kveilet med bøyeradiusen beskyttet. Et lite patchpanel har rett og slett ingen steder å gjøre det trygt.
Vanlige ODF-typer
- Rack-montert ODF- passer til et 19-tommers stativ; arbeidshesten for telerom og OLT-skap.
- Vegg-montert ODF- for mindre distribusjonspunkter med begrenset gulvplass.
- Gulv-ODFRammer med - høy-kapasitet for sentralkontorer og store POP-nettsteder.
- Modulært ODF / ODF skap- spleise-, splitter- og distribusjonsmoduler kombinert etter hvert som nettverket vokser.
Du vil se ODF-er i telekomsentraler, FTTH-tilgangsrom, ISP-utstyrsrom, POP-steder, metro- og ryggradsdistribusjon, og bygnings hoveddistribusjonsrom. Det klareste signalet du trenger er en innkommende-kabel som må være detfusjon skjøtettil pigtails avsluttet med for eksempel,SC-adaptere, med slakk og beskyttelse for mange års bruk. For en nøytral bakgrunn om avveiningene-, FOAs oversikt overutenfor-plantespleising og termineringer en solid referanse. Og fordi ODF-er kommer i flere monteringsstiler - som slår mange første-kjøpere -, er det verdt å lesehovedtypene av optiske distribusjonsrammerfør du dimensjonerer en ramme.

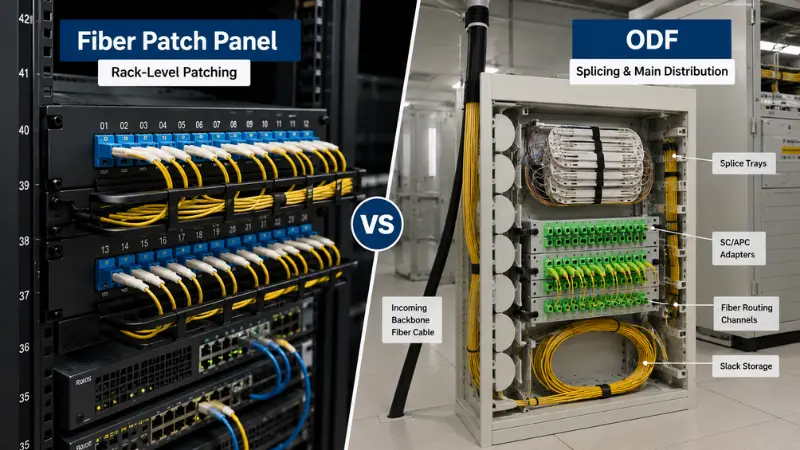

Fiber Patch Panel vs ODF: The Real Differences
Begge forvalter fiber, men deres designprioriteringer trekker i forskjellige retninger. Tabellen nedenfor går et skritt forbi de vanlige-one linjene.
| Sammenligningspunkt | Fiberlappepanel | ODF |
|---|---|---|
| Primært designfokus | Oppsigelse og kryss-tilknytning (patching) | Oppsigelse, skjøting, beskyttelse, ruting, distribusjon |
| Typisk nettverksposisjon | Utstyrs-side, innvendige stativer og skap | Hoveddistribusjon: telekomrom, FTTH-rom, sentralkontor, POP |
| Typisk fibertall | 12F–48F | 48F–144F og over |
| Skjøtekapasitet | Valgfri, begrenset brettplass | Flere skuffer; en sentral del av designet |
| Fysisk struktur | Kompakt 1U–4U eller veggboks | Større ramme, ofte lukket og beskyttet |
| Kabelinnføring og feste | Grunnleggende strekkavlastning | Tung festing, jording for styrkeelementer |
| Slakk og ruting | Minimal | Dedikerte slakk lagrings- og rutingkanaler |
| Foran / bak tilgang | Foran-tilgangsoppdatering | Fremre og bakre tilgang for skjøting og lapp |
| Installasjon | Stativ eller vegg | Stativ, vegg, gulv eller skap |
| Ekspansjonsmetode | Begrenset av porter og U-plass | Legg til moduler og skuffer; bygget for vekst |
| Vedlikehold | Raske oppdateringer | Strukturert langsiktig-spleising og patchadministrasjon |
| Relativ kostnad | Lavere per port | Høyere, men færre enheter for høye tellinger |
Hvor linjen blir uskarp: funksjonell overlapping?
Behandling av "bare patchpanel=patching" og "ODF=spleising bare" vil til slutt villede deg. Rikelig med rack-monterte patchpaneler inkluderer et skjøtebrett, og en liten ODF kan brukes mest til patching. Den ærlige beskrivelsen handler om vektlegging: et patchpanel er optimalisert for utstyrs-sidekoblingshåndtering på en kompakt plass, mens en ODF er optimalisert for kabelinnføring, skjøtebeskyttelse, slakk lagring og strukturert distribusjon som må vare. Når du sammenligner spesifikasjonsark, les den interne strukturen - skuffantall, slakk kapasitet, kabel-fikseringsmaskinvare - ikke bare antall adaptere. To enheter kan både si «48 porter» og bygges for helt andre jobber.
ODF vs Fiber Patch Panel vs Fiber Distribution Box
Et tredje produkt gjør sammenligningen uklar: fiberdistribusjonsboksen eller koblingsboksen. Omtrent:
- Fiberlappepanel- rack-avslutning og lapping i nærheten av utstyr.
- ODF- hoved-distribusjons-oppsigelse, spleising, beskyttelse og ruting for middels-til-høyt fiberantall.
- Fiberfordeling / koblingsboks- et mindre, ofte vegg- eller stang-montert kabinett nærmere sluttbrukere, ofte utendørs-klassifisert, som også kan inneholde en splitter.
I ett nettverk kan du se alle tre: en ODF i hovedrommet, patchpaneler i utstyrsstativene ogterminal- og distribusjonsbokserved bygningsinnganger eller i hver etasje. Hvis grensene fortsatt føles uklare, vil denne nedbrytningen avhvordan fiberdistribusjonsprodukter er forskjelligeer verdt å lese.
Hvordan velge: En trinn-for-prosess?
-
Identifiser nettverksposisjonen
- Utstyrs-side (ved siden av brytere og OLT-er) lener seg på lappepanelet; et hoveddistribusjonspunkt som mottar utvendige kabler lener ODF.
-
Bekreft nåværende og fremtidig fibertelling
- 12F–24F passer til små skap og gulvfordeling, 48F er vanlig for bedriftsryggrad og små rom, og 96F–144F+ peker til FTTH OLT-rom, POP-steder og sentralkontorer.
-
Bestem om fusjonsspleising er nødvendig
- Hvis en løs-rørmaterkabel må åpnes, festes og skjøtes til pigtails, trenger du reell skjøte-brettkapasitet og slakk lagring - som er ODF-territoriet.
-
Bekreft kontakt og poleringstype
- Det må matche det eksisterende anlegget; LC/UPC for stativer med høy-tetthet, SC/APC for de fleste PON- og tilgangsarbeid.
-
Sjekk installasjonsplassen
- 1U–2U stativ eller en veggboks for trange rom; stativ, vegg eller gulv ODF der kapasiteten oppveier plass.
-
Planlegg kabelinnføring og festing
- Inngang bak, side, topp eller bunn skal passe til stedet, med klemmer, strekkavlastning og jording for pansrede eller OSP-kabel.
-
Reserve utvidelseskapasitet
- Ekstra adapterspor og brettplass nå er langt billigere enn å bytte hele enheten senere.
Fiber Patch Panel vs ODF Selection Matrix
| Prosjektets tilstand | Bedre valg | Hvorfor |
|---|---|---|
| 1U stativlapping ved siden av en bryter | Fiberlappepanel | Kompakt, front-adgangskoblingsadministrasjon |
| 48F gren med kun noen få skjøter | Spleise-lastet patchpanel er ofte nok | Begrenset skjøting passer til et panel med brett- |
| 96F–144F matekabel med full skjøting | ODF | Skuffkapasitet, slakk oppbevaring, kabelfeste og jording |
| FTTH telekom / OLT rom | ODF | Mater- og distribusjonsstyring, SC/APC-tetthet |
| Lite kontor eller en etasje link | Fiberlappepanel | Lav kompleksitet, lavt fiberantall |
| Backbone pluss utstyrsstativ | Både | ODF for hoveddistribusjon, panelutstyr-side |
| Forhånds-terminert MPO/MTP-trunk | MPO/MTP kassett patch panel | Ingen feltspleising; rask utbrudd- med høy tetthet |
Kobling og polsk: LC, SC, MPO og UPC vs APC
Valg av adapter og polering betyr ofte mer enn panelet-versus-ODF-spørsmålet i seg selv, fordi det må samsvare med det eksisterende anlegget. LC dominerer rack og datasentre med høy-tetthet - dens 1,25 mm hylse lar et 1U-panel bære 96 fibre eller mer, og det er derfor det er standard duplekskontakt iANSI/TIA-568 strukturert kabling. SC er stiften for FTTH og telekomtilgang: 2,5 mm hylse og skyve-trekklåsen er robuste og enkle å håndtere i felten, og SC/APC er vanlig der bakrefleksjon må holde seg veldig lav. FC vises fortsatt på testutstyr og noen eldre eller høye-vibrasjonsoppsett, mens MPO/MTP bærer de forhåndsterminerte trunkene bak 40G/100G/400G-koblinger. De praktiske tetthetsavveiningene{10}} er beskrevet i denne sammenligningen avLC og MTP/MPO i kabling med høy-tetthet.
Polsk er den delen folk tar feil. PC- og UPC-hylser gjør fysisk kontakt for lite tap; en APC-hylse legger til en 8-graders vinkel slik at reflektert lys styres inn i kledningen i stedet for rett tilbake mot kilden, daFOAs koblingsreferanseforklarer. Det gjør APC til valget for PON, RF/CATV-video og høy-bitrate enkelt-lenker -, men det betyr også at du aldri må koble en APC-kontakt til en UPC: de vinklede og flate endeflatene vil ikke sitte, taper pigger, og du kan skade hylsene. Planlegg en polering per bane. For detaljer, se denne veiledningen tilPC-, UPC- og APC-poleringstyperog de dedikerteSC/APC-kontakteroversikt.
Eksempler på ekte prosjektkonfigurasjon
24-ports bedriftsstativ
Et gulvnettverksrom trenger bare å koble en håndfull brytere til stigerørsfiberen. Et 1U, 24-port LC/UPC-patchpanel - enten forhånds-terminert eller med pigtails skjøtet på et lite brett - gir ren patching foran med plass til overs. En ODF her ville være bortkastet plass og kostnader.
144F FTTH telekomrom
Den innkommende matekabelen er forankret og jordet ved rammen, hver fiber er fusjon-skjøtet til en SC/APC-pigtail, slakk er kveilet med bøyeradius beskyttet, og patch-ledninger løper til OLT. Med skjøtebrett, ruting og 144 avslutninger for å administrere i årevis, er en rackmontert -ODF langt enklere å leve med enn å stable flere små paneler. I nærhetenPLC splitterefeed distribusjonsnettverket; hvis du henter den passive siden, detteFTTH passive komponenterguide er en nyttig sjekkliste.
Datasenterstammekabling
40G/100G-koblinger kjøres på forhånds-terminerte MPO/MTP-trunker brutt ut av kassettpatchpaneler. Prioriteten er porttetthet, polaritet og ren ruting under standard-basert strukturert kabling - ikke skjøting -, så et panel slår en ODF her.
Bygge ryggrad (lagdelt design)
Hovedutstyrsrommet bruker en ODF for å terminere og fordele stigerørfibre mellom etasjene; hver etasje bruker et patchpanel for lokale brytertilkoblinger. Ryggraden forblir stabil mens lappingen forblir fleksibel -, og det er vanligvis det mest vedlikeholdbare svaret for en bygning med flere-etasjer.
Sjekkliste før-kjøp: porter, adaptere, skjøtebrett og stativstørrelse
| Parameter | Hvorfor det betyr noe | Patch panel fokus | ODF-fokus |
|---|---|---|---|
| Antall fiber/porter | Stiller inn kapasitet og takhøyde | 12–48F i dag, pluss ekstra | 48–144F+ med modulrom |
| Adapter og polish | Må matche planten | LC/UPC-tetthet | SC/APC for PON, pluss LC |
| Spleise-brettkapasitet | Beskytter og lagrer ledd | Ofte ett lite brett | Flere skuffer tilpasset antall |
| Feste / stativ type | Passer til plassen | 1U–2U eller vegg | Stativ, vegg, gulv eller skap |
| Kabelinnføring og feste | Holder stress fra fibrene | Lett strekkavlastning | Klemme og jording for OSP-kabel |
| Bøy-radiuskontroll | Tap og pålitelighet | Ryddig jumperruting | Ruting ringer og slakk oppbevaring |
| Merking | Færre vedlikeholdsfeil | Portetiketter foran | Full port- og spleisenummerering |
| Utvidelse takhøyde | Unngår full utskifting | Spar U-plass | Ekstra spor og brettplass |
Vanlige feil - og hva de koster
-
Kjøp kun etter portantall
- To "48-ports" enheter kan avvike helt innvendig; du kan ende opp uten slakk eller skuffer og et panel som er smertefullt å vedlikeholde.
-
-
Bruke et vanlig patchpanel for tung skjøting
- Skuffene renner over, fibrene bøyes forbi grensen, og skjøtebeskyttelsen - lider senere som tap eller uregelmessige koblinger.
-
-
Ignorerer kabelinnføringsretningen
- Entry som bekjemper nettstedets layout belaster fibrene og gjør installasjonen treg og rotete.
-
-
Blanding av koblinger og polering uten plan
- En APC-til-UPC-uoverensstemmelse alene kan ødelegge en enkelt-moduskoblings returtap. Bestem LC/SC og UPC/APC på forhånd, og vei hvordan du avslutter med dette utseendet påhurtigkoblinger kontra fusjonsspleising.
-
-
Etterlater ingen utvidelseshøyde
- Når antallet vokser, betyr en full enhet uten ekstra spor eller brettplass å erstatte hele greia i stedet for å legge til.
FAQ
Spørsmål: Er en ODF det samme som et fiberpatchpanel?
A: Nei. Funksjonene deres overlapper hverandre, men et patchpanel er bygget for utstyr-sideterminering og patching, mens en ODF legger til spleising, kabelbeskyttelse, slakk lagring og strukturert distribusjon på lang sikt.
Spørsmål: Kan jeg bruke et fiberpatchpanel i stedet for en ODF?
A: Ja, for enkle lenker med lavt fiberantall og lite eller ingen skjøting. Når du har høye antall, innkommende matekabler eller kraftig fusjonsskjøting, er en ODF det tryggere valget.
Spørsmål: Inkluderer hvert fiberpatchpanel skjøtebrett?
A: Nei. Mange er kun adaptere-for forhånds-avsluttet bruk eller jumperbruk; andre er spleiset-med et brett for pigtails. Sjekk spesifikasjonen før du antar.
Spørsmål: Hva er forskjellen mellom en ODF og en fiberdistribusjonsboks?
A: En ODF er en større- hovedfordelingsramme, vanligvis innendørs og rack- eller gulv-montert. En distribusjonsboks er et mindre, ofte utendørs-klassifisert kabinett nærmere abonnenter som også kan ha en splitter.
Spørsmål: Brukes en ODF bare i FTTH-nettverk?
A: Nei. ODF-er er vanlige i sentrale kontorer, ISP-rom og metro- og bedriftsnettverk - hvor som helst hvor mange-kabler trenger terminering, skjøting og distribusjon.
Spørsmål: Bør jeg velge SC- eller LC-adaptere?
A: Match planten. LC for rack og datasentre med høy-tetthet; SC, ofte SC/APC, for FTTH og telekomtilgang.
Spørsmål: Kan jeg installere en ODF i et 19-tommers rack?
A: Ja. Rack-monterte ODF-er er standard for telekomrom og OLT-skap; vegg- og gulvversjoner finnes for andre rom.
Spørsmål: Hva er bedre for et datasenter?
A: Vanligvis fiberpatchpaneler - LC eller MPO/MTP - for rack-nivå patching, med en ODF bare der et stort ryggradsdistribusjonsområde trenger skjøting og beskyttelse.
Spørsmål: Velger jeg et patchpanel eller en ODF ved 48 fibre?
A: Det avhenger av skjøting. Lite eller ingen spleising og lite plass peker på et spleise-lastet eller forhånds-avsluttet patchpanel. En innkommende matekabel som trenger full skjøting, slakk og jording peker til en 48F ODF -, spesielt hvis du forventer å vokse til 96F.
Spørsmål: Hva bør jeg sjekke før jeg kjøper?
A: Fiber- og portantall pluss takhøyde, adapter og poleringstype, skjøte-brettkapasitet, monteringstype og stativenheter, kabelinnføring og -festing, bøyningsradiuskontroll og merkeskjemaet.
Hvis jobben er ren rack-nivå patching, er et fiberpatchpanel det praktiske og kostnadseffektive alternativet. Hvis du avslutter høy-tall eller innkommende ryggradskabler som trenger skjøting, beskyttelse, slakk lagring og mange års distribusjonsadministrasjon, fortjener en ODF sin plass. Store nettverk kjører vanligvis både - en ODF for hoveddistribusjon, patchpanelutstyr-siden. Uansett hva du angir, bekreft antall og takhøyde, adapter og poleringstype, skjøtekapasitet, monterings- og stativstørrelse og kabelinnføring før du bestiller, slik at enheten passer både dagens installasjon og neste års vekst.
