Fiberterminalboks forklart: komponenter, typer og hvordan du velger den rette

En fiberterminalboks (FTB) er et kompakt kabinett som terminerer, skjøter og organiserer fiberoptiske kabler ved endepunktet av en kabelføring.Den kobler innkommende fibertråder til pigtails gjennom fusjonsspleising, og dirigerer deretter disse pigtails til adapterporter der patch-kabler plugges inn. De fleste kjøpere sliter ikke med denne definisjonen. De sliter med å velge riktig type, portantall, adapterformat og beskyttelsesnivå for deres spesifikke installasjonsmiljø -, og det er her de fleste unngåelige distribusjonsproblemer starter.

Denne veiledningen fokuserer på avgjørelsene som faktisk betyr noe når du spesifiserer og installerer fiberterminalbokser, i stedet for å gjenta det grunnleggende du kan finne på et produktdatablad.

Hva er faktisk inne i en fiberterminalboks

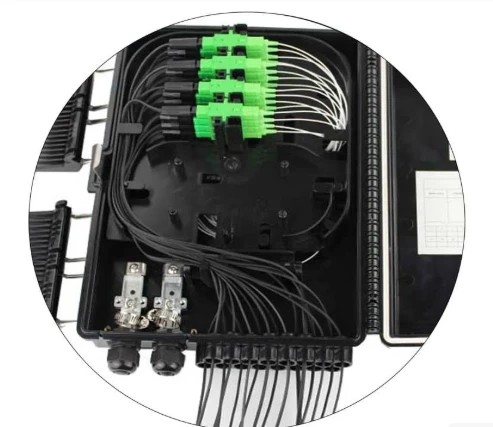

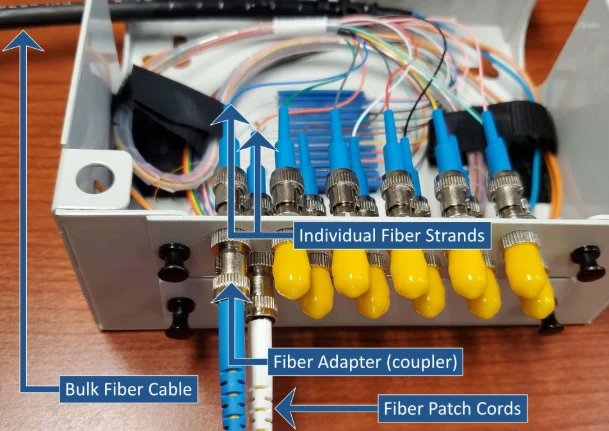

Hver FTB, uavhengig av merke eller modell, inneholder tre funksjonsgrupper. Boligen gir fysisk og miljømessig beskyttelse. Skjøtebrettet styrer fusjonsskjøtene mellom kabelfibre ogfiberoptiske pigtails. Og adapterpanelet presenterer koblingsporter til omverdenen.

Husmaterialet avhenger av installasjonsmiljøet. Innendørsenheter bruker vanligvis ABS- eller PC+ABS-blandinger: lett, flammehemmende-, rimelig. Utendørsenheter trenger enten UV-stabilisert polymer med gummi-forseglede pakninger eller kald-valset stål med elektrostatisk spraybelegg. Forskjellen er ikke kosmetisk. En innendørs-klassifisert ABS-boks montert på en yttervegg vil begynne å kritte og sprekke innen 18 måneder på et{11}}soleksponert sted, og når forseglingen svikter, når fuktighet skjøtebrettet. På det tidspunktet beskytter ikke boksen noe.

Skjøtebrettet er der selve det optiske arbeidet skjer. Kabelfibre strippes, kløyves og fusjonsskjøtes til pigtailfibre inne i individuelle skjøteholdere. Overflødig fiber blir kveilet inn i lagringsløkker. To tall betyr noe her: hvor mange skjøter brettet kan holde, og om rutekanalene fremtvinger minimum bøyeradius. Standard G.652D enkeltmodusfiber trenger minst 30 mm bøyeradius. Bøy-ufølsom G.657A2-fiber tåler så lite som 10 mm, og det er grunnen til at den har blitt standard i FTB-design med trange{11}}plasser. Et brett som tvinger fibre til tettere bøyninger enn fibertypen støtter, vil introdusere tap av makrobend - som vises på en OTDR-sporing, men som er nesten umulig å fikse uten å-spleise.

Adapterpanelet holderfiberoptiske adaptere- kontaktene som aksepterer patchledninger fra nedstrømsutstyr. SC/APC-adaptere er standarden for FTTH- og PON-nettverk fordi deres 8-graders vinklede polering presser returtapet under -60 dB, noe som betyr noe for oppstrøms overføringskvalitet. LC-adaptere dominerer i datasentermiljøer der porttetthet er prioritet. Å blande adaptertyper innenfor en enkelt FTB er teknisk mulig med hybridadaptere, men det skaper forvirring under vedlikehold og bør unngås med mindre det er en klar teknisk årsak. Hvis du er usikker på hvilket koblingsøkosystem nettstedet ditt krever, kan denne sammenbruddet avfire vanlige fiberoptiske kontakttyperdekker avveiningene.

Typer fiberterminalboks - og når hver enkelt gir mening

FTB-klassifisering er ikke komplisert, men feil valg for miljøet er en av de vanligste innkjøpsfeilene. Her er det som skiller hovedtypene i praksis, ikke bare i teorien.

Vegg-monterte FTB-erer arbeidshesten til FTTH og små-kontorimplementeringer. De festes til en vegg eller sitter inne i et svakt-fordelingsskap, støtter 2 til 24 fiberkjerner og bruker et flip-åpent eller avtagbart deksel. Installasjonen tar minutter - to til fire skruer og en kabelgjennomføring -, og det er grunnen til at de blir spesifisert i høye-volumutbygginger av boliger der arbeidskostnadene per-enhet må holdes lave. Avveiningen er begrenset plass til skjøtebrett: Hvis du trenger å integrere en PLS-splitter eller håndtere mer enn 24 kjerner, blir en veggmonteringsboks fort overfylt.

Rack-monterte FTB-ergå inn i vanlige 19-tommers stativer i datasentre, sentralkontorer og telekommunikasjonssentre. De glir ut for skjøtetilgang, tilbyr høyere porttetthet (24, 48, opptil 96 fibre), og støtter både kryss- og sammenkoblingsarkitekturer. Merkostnaden per enhet er berettiget i miljøer der kabelhåndteringsdisiplin og fremtidig skalerbarhet oppveier prisen på kapslingen.

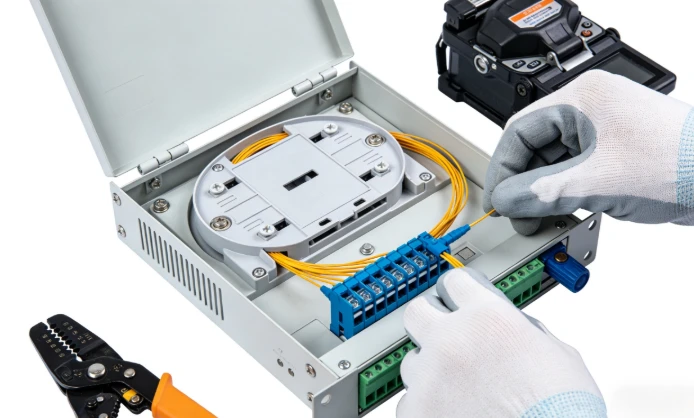

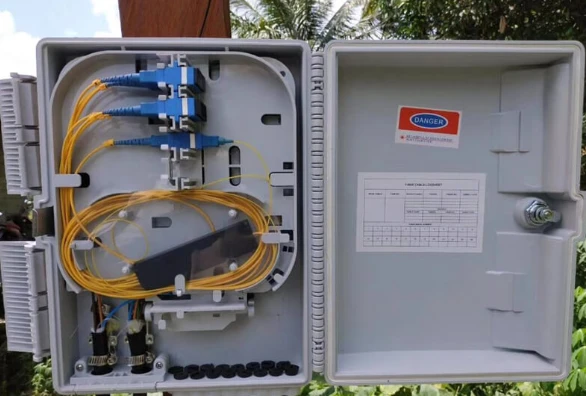

Utendørs FTB-erer laget for stang-montering eller utvendig vegg-montering. Forseglede pakninger, UV-bestandige skall, korrosjons-bestandig maskinvare og driftstemperaturtoleranse fra omtrent −40 grader til +75 grader. IP-vurderingen er den viktigste enkeltspesifikasjonen her - og en av de mest feilvurderte. En IP54-klassifisert boks fungerer i en skjermet korridor. En stolpe ved siden av en kystmotorvei trenger IP68. Å spesifisere etter etikett ("utendørs vurdert") i stedet for etter faktiske forhold på stedet er hvordan bokser feiler i feltet.

Stasjonære FTB-erer lette, bærbare enheter for testmiljøer, midlertidige skjøtestasjoner eller små steder hvor permanent montering er upraktisk. De ofrer miljøvern for enkelhets skyld.

Hurtigvalgsreferanse

En nyttig tommelfingerregel: fyll boksen til omtrent 60–70 % av kapasiteten på dag én. Den gjenværende takhøyden absorberer fremtidig vekst uten et fullstendig bytte av skap.

Noen få "ikke"-retningslinjer sparer mer penger enn noe utvalgsdiagram. Ikke bruk en vegg-montert FTB hvis du allerede vet at en PLS-splitter må passe inn i -, vil skuffeplassen i beste fall være marginal. Ikke anta at IP65 dekker alle utendørsområder; utsatte stolpefester og kystplasseringer trenger IP68. Og ikke bruk LC-adaptere som standard bare fordi de er mindre hvis resten av nettstedet er bygget rundt SC/APC - en koblingsmismatch koster mer å fikse enn tetthetsforsterkningen er verdt.

Vanlige feil ved valg av fiberterminalboks

De fleste FTB-problemer er ikke forårsaket av defekt maskinvare. De er forårsaket av spesifikasjonsfeil som ble gjort før esken noen gang ble bestilt. Fire feil dukker opp gjentatte ganger.

Velge adaptertype uten å sjekke eksisterende patchkabelbeholdning.I prosjekter hvor FTB er spesifisert av ett team og patch ledningene er bestilt av et annet, går dette galt oftere enn det burde. Et SC/APC-adapterpanel er ubrukelig hvis siden allerede har en skuff full av SC/UPC-jumpere. De vinklede-polerte og flate-polerte hylsene vil fysisk passe sammen, men luftgapet ved grensesnittet skaper en refleksjonspiss som forringer PON oppstrøms ytelse. Bekreft koblingens økosystem før du låser adapterpanelet.

Velge utendørsbokser etter markedsføringsetikett i stedet for faktisk IP-vurdering."Utendørs vurdert" er ikke en IP-klasse. En boks merket "utendørs" kan være IP54, noe som betyr at den motstår vannsprut, men ikke vedvarende regn eller vask under trykk. Hvis installasjonsstedet er utsatt for vær, verifiser det spesifikke IP-nummeret mot forholdene som boksen faktisk vil møte - ikke forholdene spesifikasjonsarket antar.

Undervurderer ledig havnekapasitet.En boks med 12-kjerner er litt dyrere enn en boks med 8-kjerner. Å bytte ut en boks med 8-kjerner med en 12-kjerners boks to år senere – inkludert truckrulling, omspleising og nedetid – koster mange ganger mer enn prisforskjellen. Spesifikasjon for vekst.

Ignorerer splitterformfaktorkompatibilitet.Hvis distribusjonsplanen krever integrering av enPLS optisk splitterinne i koblingsboksen, må skjøtebrettet og kapslingsdybden passe til splittermodulen -, vanligvis et mini-rør eller en ABS-kassettformfaktor. Ikke alle FTB er laget for dette. Sjekk de innvendige dimensjonene og brettkonfigurasjonen før du antar at en splitter passer.

Integrering av PLS-splittere inne i fiberterminalbokser

Flere FTTH-operatører kombinerer nå splittefunksjonen og termineringsfunksjonen i samme kabinett. I stedet for å kjøre fiber fra et separat splitterskap til en nedstrøms koblingsboks, sitter splitteren direkte på FTB-skjøtebrettet. Materkabelfiberen kobles til splitterinngangen; hver splitterutgang er fusjonsspleiset til en pigtail som ender på adapterpanelet. Abonnenter kobler til via slippkabler koblet til disse frontpaneladapterne.

Dette fungerer fordi PLS-splittere er bølgelengde-uavhengige over driftsbåndet 1260–1650 nm. En enkelt integrert FTB kan håndtere GPON nedstrøms ved 1490 nm, oppstrøms ved 1310 nm, og RF-videooverlegg ved 1550 nm samtidig. Ingen ekstra filtreringsmaskinvare nødvendig.

Færre kabinetter betyr færre skjøtepunkter, kortere fiberveier og enklere dokumentasjon - mindre installasjonsarbeid, mindre løpende vedlikehold. Begrensningen er kabinettstørrelsen: et veggfeste-fiberoptisk koblingsboksmed en 1×8 splitter gir begrenset plass til ekstra fiberlagring, så installasjonen må være ren. På prosjekter der portantall, adapterformat og splitterintegrasjon alle må bekreftes samtidig, betyr bokslayout mer enn overskriftskapasiteten på dataarket. For detaljert mekanikk for hvordan signaler rutes gjennom disse kabinettene, denne tekniske gjennomgangen påhvordan en fiberoptisk koblingsboks fungererdekker den interne signalveien.

Installasjons- og vedlikeholdspraksis som faktisk betyr noe

To installasjonstrinn forårsaker flest feltproblemer, og begge kan unngås.

Den første er forurenset skjøting. En skitten fiberende introduserer 0,3–0,5 dB for mye innsettingstap per skjøt - nok til å skyve en marginal PON-kobling under mottakerens følsomhetsterskel. Rengjør hver fiberende med lo-frie kluter og IPA før du kløver. Inspiser med et fibermikroskop etter spalting. Hvis det er synlig forurensning, rengjør og-spalt. Tiden som brukes på dette trinnet er triviell sammenlignet med tiden brukt på å feilsøke en skjøt med høyt tap etter at boksen er forseglet.

Den andre er kabelgjennomføringsmoment. Over-stramming knuser kabelkappen og belaster fibrene på innsiden. Under-stramming gjør at fuktighet trenger inn over måneder. Følg produsentens spesifiserte dreiemomentverdier. Dette er ikke et trinn der "håndstram pluss litt" er en akseptabel erstatning for en momentnøkkel.

For løpende vedlikehold er fiberterminalbokser passive og krever minimal oppmerksomhet - men ikke null. En praktisk tidsplan: visuell inspeksjon og ansiktsrengjøring-hver 12.–18. måned for innendørs installasjoner, hver 6. måned for utendørs eller tøffe-miljøer. Sjekk kabelpakningene for sprekker eller kompresjonssett. Hvis du opprettholder OTDR-grunnlinjeposter for hver boks, vil sammenligningsspor fange opp gradvis skjøteforringelse lenge før det forårsaker et abonnentbrudd.
