Hvordan velge en fiberoptisk pigtail: spesifikasjoner og kjøpers veiledning

Legg to leverandørdatablad ved siden av hverandre og begge vil leseIL Mindre enn eller lik 0,3 dB, RL større enn eller lik 50 dB. Bestill fra begge, spleis dem inn i samme ODF, og de målte koblingsbudsjettene kan variere. To fiberoptiske pigtail-spesifikasjoner kan angi de samme grensene mens de beskriver vesentlig forskjellige produkter, fordi et tall skrevet uten målemetoden ikke er en spesifikasjon. Det er en markedsføringspåstand.

Det gapet er der de fleste leveringstvister starter. Når brettet er lukket og OTDR-sporet er foran en kunde, kan ingen med tilbakevirkende kraft avgjøre om de oppgitte 0,3 dB ble målt mot en referanseledning eller som en tilfeldig sammenkoblet verdi, om adapterene i panelet er i samme ytelsesklasse som kontaktene, eller hvilken utgave av slutt-ansiktsinspeksjonsstandarden som var fabrikken.

Denne veiledningen forklarer ikke hva en pigtail er eller hvordan den skiller seg fra en patch-snor. Det grunnlaget er allerede dekket i vårt notat omforskjellen mellom en fiber pigtail og en patch cord. Det som følger er smalere: de ni linjene som hører hjemme i en spesifikasjon, hva hver enkelt faktisk kontrollerer, og hva som skjer på stedet når en av dem er tom.

Alt under kart til et av disse feltene. Hvis tilbudsforespørselen din angir alle ni, oppgir to leverandører det samme produktet, og prissammenligning blir meningsfylt. Hvis det står fire, sammenligner du tilbud for forskjellige produkter.

Feltnavn er den enkle halvdelen. En brukbar tilbudsforespørsel har tre kolonner i stedet for én, som angir kjøperkravet, leverandørens svar og akseptbeviset for hver av de ni fiberoptiske pigtail-spesifikasjonene, fordi et felt en leverandør har lov til å la stå tomt, er et felt som bestemmes på fabrikken i stedet for av deg. Hvilken akseptbevis som er verdt å kreve for hver linje er hva resten av denne artikkelen fastslår.

Spesifikasjonslinjer 1 og 2: Enkeltmodus vs Multimodus Fiber Pigtail-valg og koblingsgrensesnitt

«Enkelt-modus» er ikke en spesifikasjon. En enkeltmodus fiberoptisk pigtail bygget på standard G.652D oppfører seg annerledes enn en som er bygget på G.657A2, hvis reduserte makrobøyningsfølsomhet tåler tettere kveiling. Der brettgeometrien lar slakken sitte godt over fiberens spesifiserte minste bøyeradius, er G.652D det riktige og rimeligere svaret. I kompakte FTTH-terminalbokser, veggmonterte-innkapslinger og tette kassetter der spolen tvinges nær denne grensen, reduserer spesifisering av G.657A1 eller A2 risikoen for makrobøyning-tap som produserer intermitterende, temperatur-avhengig atferd, som er svært vanskelig å spore når rammen først er populert.



To separate spørsmål blir kollapset til ett på multimodussiden. Geometrisk kompatibilitet er den første: 50/125 µm fibre (OM3, OM4, OM5) kobles sammen fysisk, mens sammenføyning med 62,5/125 µm OM1 skaper en kjernestørrelsesmismatch som ikke kan korrigeres ved å forbedre skjøtejustering alene. Modal båndbredde er den andre og uavhengige: en kanal bygget av blandede kvaliteter yter til den laveste effektive modale båndbredden i den, så en OM4-kobling som stille inneholder en OM3 multimodus fiberoptisk pigtail må verifiseres mot den faktiske lengden og linjehastigheten i stedet for å antas akseptabel.

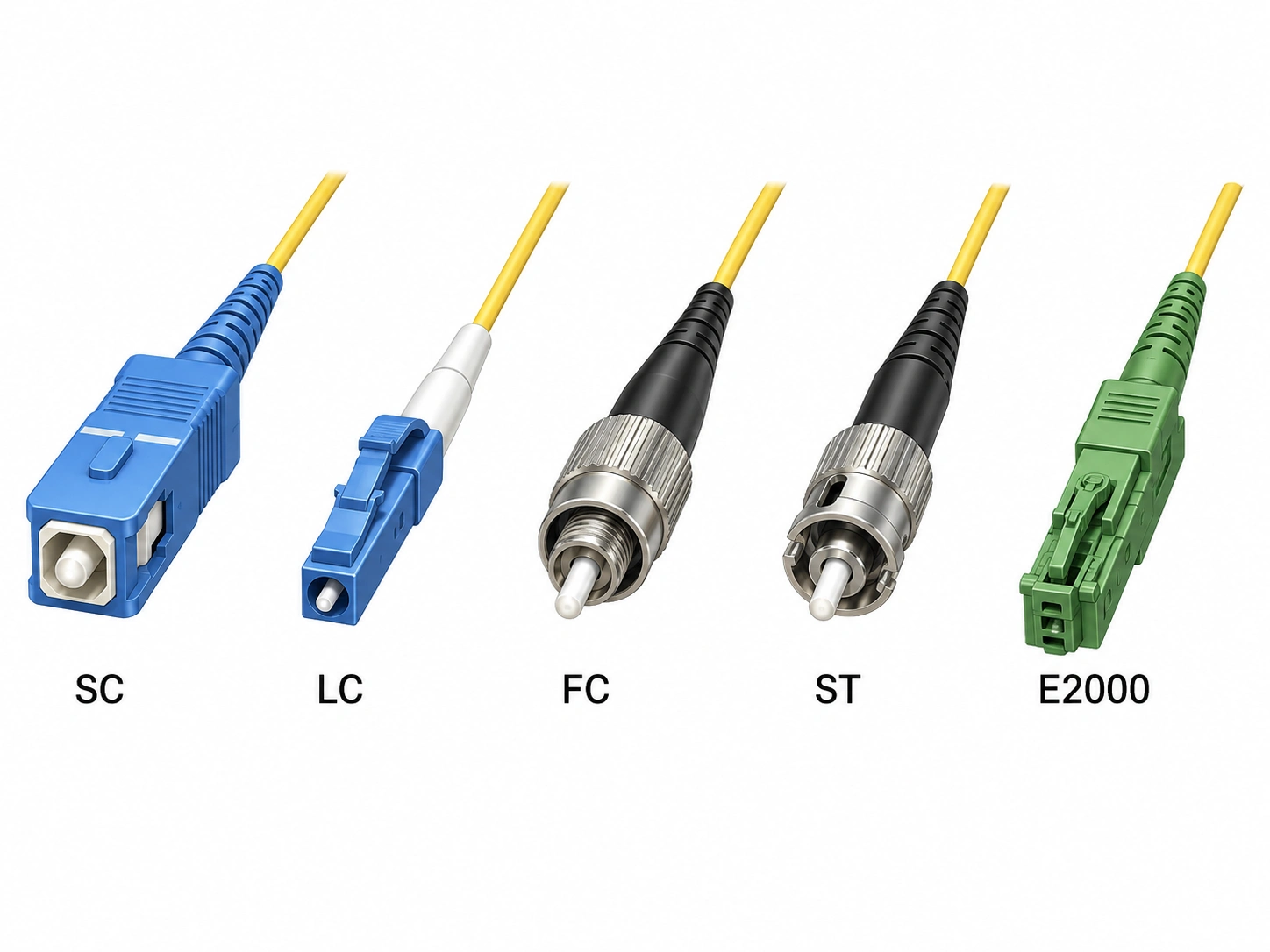

Koblingsvalget er mer mekanisk enn optisk. LC dominerer paneler med høy-tetthet fordi den dobler portantall per rackenhet, SC forblir standard på tvers av GPON og mye av FTTH-tilgangslaget, og FC vedvarer i test og måling og i eldre telekomrammer. Før du går bort fra det, mågjenget FC-grensesnitt og hvor det fortsatt tjener sin plasser verdt å sjekke. E2000 vises der et lukket grensesnitt med høy-avkastning-tap er pålagt. Det som betyr noe på spesifikasjonslinjen er å navngi den gjeldende IEC 61754-delen sammen med koblingsfamilien, fordi det er det som definerer sammenkoblingsgeometrien panelet og adapterene ble bygget for.

En UPC-endeflate er kuppelformet og passer flatt mot motparten. En APC-endeflate er slipt i 8 grader, som styrer reflektert lys ut av kjernen og inn i kledningen. Den praktiske konsekvensen er avkastningstap. Vinklede grensesnitt er spesifisert i større enn eller lik 60 dB-regionen når sammenkoblet og fysiske-kontaktgrensesnitt rundt større enn eller lik 50–55 dB-regionen, og forskjellen betyr mest der reflektert kraft aktivt degraderer signalet, noe som betyr PON- og FTTx-distribusjon, CATV-overlegg, DWDM og analog RF-transport. For bedrifts-LAN, standard digitale datakoblinger og de fleste enkeltmodusdatasenterkanaler, er en UPC-fiberoptisk pigtail som oppfyller et 50 dB returtapskrav tilstrekkelig, forutsatt at transceiverens egen reflektantoleranse kontrolleres i stedet for å antas.

Polsk type er ikke et-varefelt, det er et kanal-omfattende felt. Pigtailen, adapteren, patchpanelporten og utstyrsgrensesnittet må alle stemme overens, og RFQ bør angi poleringen for hver fiberoptisk pigtail og hver adapter i kanalen i stedet for å anta at installatøren vil legge merke til det. Grensesnittgeometrien bak vinkelen er gjennomarbeidet i vår nedbrytning avhvordan APC-kontakter skiller seg fra UPC.

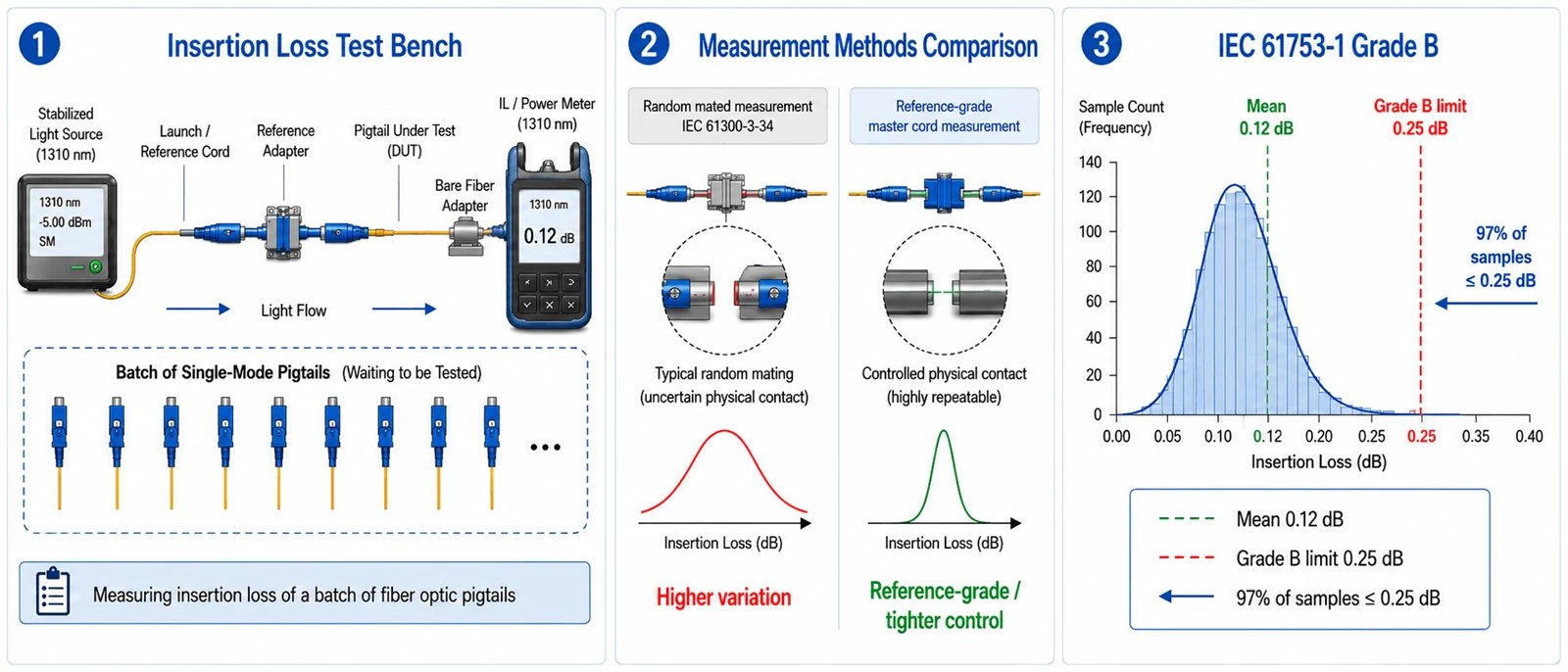

Innsettingstap for et koblingspar kan karakteriseres på to måter. Målt mot en hovedledning av referanse-kvalitet (en innstilt, tett kontrollert kontakt som holdes for metrologi), gir en produksjonskontakt en flatterende figur. Målt som entilfeldig kompis, der en hvilken som helst kobling fra partiet er koblet til en hvilken som helst annen, utvides fordelingen, fordi de to hylsenes kjerneposisjoner ikke lenger blir kompensert av en ideell partner. Begge tallene er ærlige, og de er ikke det samme nummeret, og det er grunnen til at standarden for tap av fiberoptisk pigtail-innsetting du siterer betyr mer enn sifferet du siterer.

IEC 61753-1 løser tvetydigheten ved å definere dempningsgradene statistisk, på en tilfeldig sammenkoblet basis, med målemetoden fastsatt som IEC 61300-3-34. Grad B er spesifisert som et gjennomsnitt på eller under 0,12 dB med 0,25 dB maksimum for minst 97 % av prøvene, Grade C ved 0,50 dB maksimum med 0,25 dB gjennomsnitt, og Grade D ved 1,0 dB maksimum. En enkelt prøve som passerer ved 0,3 dB mot en referanseledning er et langt svakere utsagn enn en batch som møter klasse B. Sitér standarden med gjeldende utgave og endring på RFQ-linjen, på samme måte som du vil sitere ethvert annet akseptdokument.

Ett skille går tapt hele tiden, også i datablad fra leverandører som burde vite bedre.Dempningskarakterer og avkastningstapskarakterer er to parallelle skalaer, ikke én.Bokstavkarakterene B, C og D beskriver innsettingstap. Returtap spesifiseres separat, med det vinklede-grensesnittnivået definert til større enn eller lik 60 dB. Å skrive "Grade B" på en RFQ sier derfor ingenting om refleksjonsevne, og en fiberoptisk pigtail kan møte Grade B mens den bærer det avkastningstapet leverandøren valgte å bygge. Oppgi begge deler.

Karakter B krever kontrollert kjerneorientering

Å oppnå klasse B krever vanligvis å kontrollere hvor fiberkjernen sitter i forhold til hylseaksen, noe som i praksis betyr at montøren orienterer og fikserer hylsen slik at kjerneeksentrisiteten faller i en kjent retning. En leverandør uten det trinnet kan produsere en god prøve. Produserer en goddistribusjoner en annen funksjon, og det er grunnen til at 2024-revisjonene av IEC 61755-3-serien formaliserte kjerneeksentrisitetsstatistikk for disse grensesnittene.

Adapteren er en del av den målte tilkoblingen

Hylsen er det som holder de to hylsene koaksiale, så en løs-toleranseadapter kan forhindre at den sammensatte koblingen oppfyller den tiltenkte dempningsfordelingen selv når selve den førsteklasses fiberoptiske pigtailen er i grad. Bekreft som en sammenkoblet tilkobling i stedet for som en komponent. Dette er lett å gå glipp av nettopp fordi innkommende inspeksjon vanligvis tester pigtailen alene.

Under tapstallene ligger de geometriske parameterne som produserer dem: krumningsradius, apex offset (hvor langt det høyeste punktet på kuppelen sitter fra fiberaksen) og fiberhøyde, fiberens fremspring eller underskjæring i forhold til ferrulen. Sammen avgjør de om de to kjernene faktisk berører under fjærbelastning. Dette er poleringsprosessutganger, ikke designvalg, og det er derfor de er den raskeste måten å skille en kontrollert produksjonslinje fra en underleverandør.

Renslighet er den andre halvparten. Slutt-ansiktsforurensning identifiseres gjentatte ganger i bransjen som en ledende årsak til feil i installerte fibernettverk, og på en 9 µm enkelt-moduskjerne kan en partikkel som sitter i kjerneregionen forårsake alvorlig dempning eller refleksjon i stedet for en marginal. Det har også en tendens til å dukke opp som forringet returtap før det vises som forringet innsettingstap, så en effekt-måleravlesning kan sitte innenfor spesifikasjonen mens et sammenhengende eller forsterket system allerede brenner margin.

Optisk ytelse styrer, og visuell inspeksjon står ikke alene

2022 tredje utgave av IEC 61300-3-35 sier direkte at visuell inspeksjon kommer i tillegg til, og erstatter ikke, måling av dempning og returtap. Det går videre: en kobling som har blitt renset for løst rusk og fortsatt mislykkes i visuell inspeksjon, blir ikke automatisk avvist hvis den oppfyller den spesifiserte optiske ytelsen (IEC). En RFQ-klausul som leser "avvis ved visuell svikt" er derfor i strid med gjeldende standard. Skriv akseptregelen slik standarden skriver den, med inspeksjon pluss optisk kvalifikasjon og optisk ytelse som styrer.

Oppgi utgaveår, fordi kriteriene flyttet

Den tredje utgaven fjernet inspeksjonskravene for sone C og D og omskrev deler av sone A og B-kriteriene. "Sammenholder IEC 61300-3-35" uten en dato er derfor ikke håndhevbar, fordi leverandør og kjøper kan gradere mot forskjellige regelsett og begge snakker sant (Fluke Networks).

Automatiser graderingen, og behandle emballasje som en del av spesifikasjonen

Menneskelig bestått/ikke bestått vurdering varierer med teknikeren, omgivelseslyset og skjermen, noe som gjør akseptbeslutninger ikke-reproduserbare, mens automatisert bildeanalyse gir et resultat som kan knyttes til en batch-post. Emballasje betyr mer enn det ser ut: ikke-hermetisk emballasje er ikke en langsiktig-renslighetsgaranti, så uåpnet bør ikke oppfattes som ren. Støvhetter og emballasjemetode hører hjemme på det fiberoptiske pigtail-spesifikasjonsarket, og feltinspeksjon før paring forblir obligatorisk uavhengig av hvor gode fabrikkdataene ser ut.

Struktur velges av kapslingen. Den 0,9 mm tette-bufrede konstruksjonen er standard for skjøtearbeid- fordi den rutes og rulles i trange brett, mens 2,0 mm og 3,0 mm mantelkonstruksjoner gir klem- og strekkbeskyttelse der halen håndteres gjentatte ganger eller forlater kabinettet. Tyngre jakker er betydelig vanskeligere å vikle inn i et brett bygget rundt en liten minimumsradius, som er den praktiske grensen for hvor langt opp den skalaen du kan gå. Mellom de to skjøtemetodene er det en reell avgjørelse: en 12-fiber bunt fiberoptisk pigtail skjøter individuelt, som passer blandede eller fasede termineringer, mens bånd avsluttes ved massefusjon, som er dramatisk raskere i skala, men krever båndfiber på den innkommende siden og et matchende skjøtebeskytterregime. Å bestille bånd til et anlegg avsluttet for individuell skjøting konverterer en arbeidsbesparelse til en arbeidsstraff.

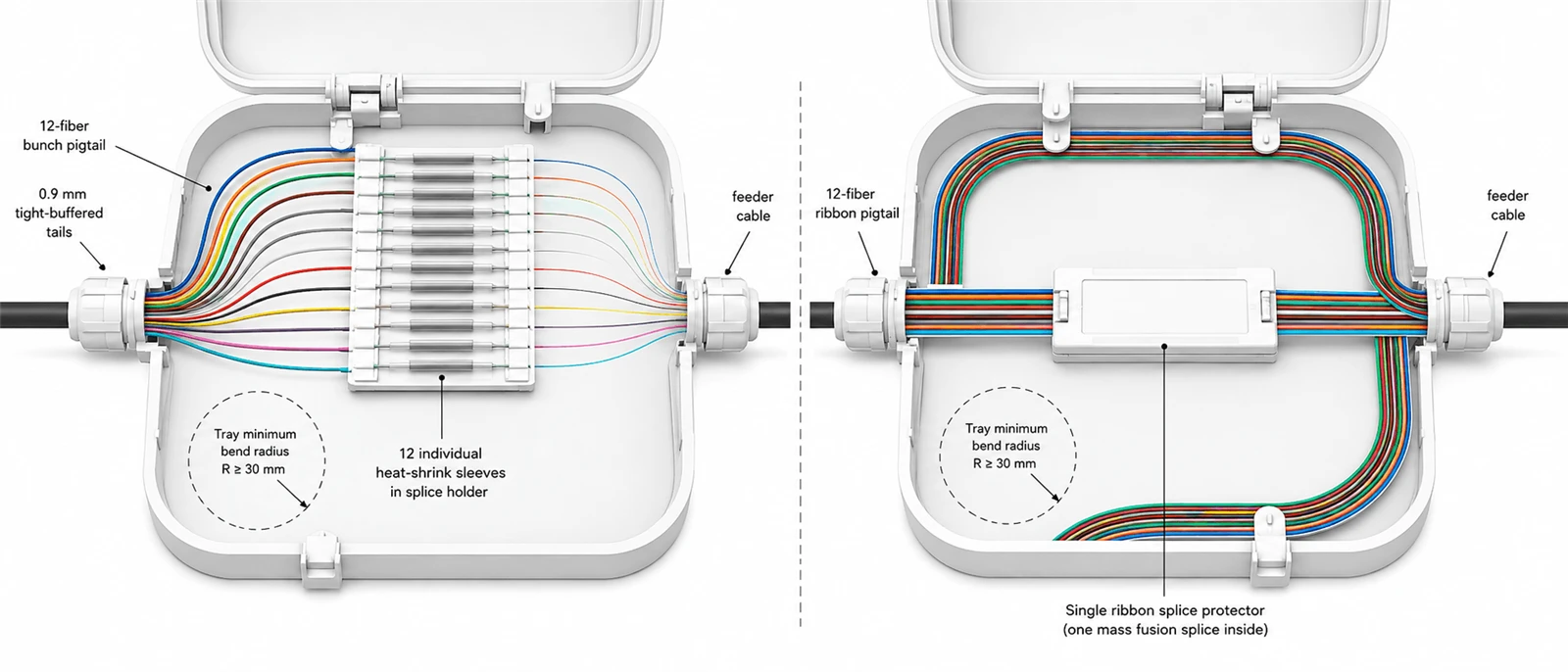

En 12-fiber pigtail-fargekode kan følge TIA-598 eller IEC-konvensjonen avhengig av prosjektspesifikasjonen. Navngi standarden på spesifikasjonslinjen i stedet for å skrive "standardfarger", og verifiser den mot sekvensen som allerede er installert i rammen, fordi en ramme fylt under to konvensjoner gjør enhver fremtidig feilsporing tregere. Denne verifiseringen hører hjemme ved ODF-aksept og fiberhåndtering i stedet for ved første feil.

Lengde er det feltet som oftest fylles ut fra vane, og det er aritmetisk snarere enn preferanse. Ta ruteveien fra skjøtepunkt til terminering, legg til slakk som brettet krever for å kveile med den spesifiserte minste bøyeradiusen, legg til et servicetillegg, og rund opp til neste standardtrinn. En bearbeidet illustrasjon: en 1,2 m rute, to spoler i et brett med oppgitt minimumsradius på 30 mm (omtrent 0,19 m fiber per omdreining, altså 0,38 m), pluss 0,1 m ved avslutningen, gir 1,68 m, som blir en 2,0 m bestilling. Bestill under det, og fiberen tvinges forbi bøyegrensen, og gir demping som vises først etter at skuffen er lukket. Bestill godt over det og overskuddet tetter kassetten, og hindrer senere arbeid. Den samme aritmetikken avgjør om selve innhegningen har kapasiteten, som er punktet derlappepanel og valg av kabinettslutter å være en egen beslutning fra den fiberoptiske pigtail-spesifikasjonen.

Jakkevalg er drevet av brannkode før noe annet. PVC er et vanlig materiale for generell-formål, en LSZH fiberoptisk pigtail er spesifisert der røyktoksisitet og opasitet i lukkede okkuperte rom er regulert, og OFNR- og OFNP-betegnelser gjelder der stigerørs- og plenumoppføringer håndheves. Dette er overholdelsesbeslutninger snarere enn ytelsesavgjørelser. Skriv oppføringen din lokale bygnings-, elektriske og brannkode krever i stedet for et materialnavn, fordi kravet varierer etter jurisdiksjon og etter prosjektspesifikasjon.

En standard innendørs fiberoptisk pigtail er ikke bygget for direkte utendørs eksponering, og vi vil heller si det før en bestilling enn etter. Den mangler den UV-stabile, værbestandige-kappen og forsterkningen som trengs for å overleve temperatursvingninger, fuktinntrenging og mekanisk stress. "Utendørs" er heller ikke én betingelse, og pansret og vanntett er ikke utskiftbare svar. UV-eksponering driver jakkekjemi, stående vann eller kondensering driver tetning og inntrengningsbeskyttelse, gnagere og mekanisk påvirkningsrisiko driver pansring, og temperaturområdet styrer både materialvalg og kvalifikasjonen enheten har blitt testet til. Spesifiser forholdene forsamlingen skal se og la konstruksjonen følge.

Mekaniske grenser hører hjemme på samme linje, som forsamlingens egne numre. Oppgitte trekkstrekkverdier for utvendig-plantestammekabel overføres ikke til en kort koblingsenhet, hvis begrensende parametere er strekkstyrken til endekabelen og kontaktens holdekraft til den avsluttede enden. Krev begge fra dataarket for den spesifikke konstruksjonen du bestiller, og krev dem for SKU i stedet for for produktfamilien.

Telcordia GR-326-CORE er den mest siterte og mest feilbrukte legitimasjonen i denne produktkategorien. Den fastsetter generiske krav for koblinger som brukes til å koble sammen enkeltmodus optiske fibre og for jumpersammenstillingene laget av dem (Telcordia). Feltmonterbare koblinger dekkes separat under GR-1081, og koblingsrenseprodukter under GR-2923.

Dokumentet som oftest er sitert ved siden av, er feil sitert.GR-1435-CORE er "Generiske krav for multifiberoptiske kontakter", som betyr multifiber, ikke multimodus.Den tar for seg multi-fiberkoblinger som for eksempel MPO-sammenstillinger, og emnet er fortsatt enkelt-modus. Mye av leverandørlitteraturen transkriberer det som multimodus-motstykket til GR-326, og kjøpere arver feilen til sine egne tilbudsforespørsel. Hvis en leverandør tilbyr GR-326-dokumentasjon for å støtte en multimodus fiberoptisk pigtail, er det riktige svaret ikke å be om GR-1435. Det er å erkjenne at ingen Telcordia GR-dokumenter i den familien dekker produktet, og å spesifisere aksept på IEC-ytelseskarakterer og batch-testdata i stedet.

Kvalifikasjonsbevis og leveringsbevis er ikke det samme dokumentet

En GR-326-kvalifikasjonsrapport beskriver en koblingsdesign som overlevde et testregime; det står ingenting om at snellen kommer neste måned. ISO 9001 sertifiserer at en produksjonsprosess er dokumentert og kontrollert, ikke at en batch oppfyller en optisk spesifikasjon, og CE og RoHS er markedstilgang og stoffdeklarasjoner. Det som beskriver forsendelsen din er en testpost knyttet til batchen din, som angir målemetoden, bølgelengden, prøvegrunnlaget og batchidentifikatoren. Be om tredjepartskvalifisering når du godkjenner en koblingsdesign i en nettverksstandard. Be om batch-oppføringer når du aksepterer levering av en fiberoptisk pigtail-bestilling. Forvirrende de to er hvordan kjøpere ender opp med et imponerende sertifikat og en ukontrollerbar snelle.

De samme ni feltene gir vesentlig forskjellige optiske og mekaniske krav avhengig av hvor produktet lander. Begge kolonnene nedenfor er en illustrativ startspesifikasjon utledet fra de angitte forutsetningene, ikke et universelt krav.

Forutsetningene, og hvordan de produserer karakteren.GPON-kolonnen antar et klasse B+ PON-budsjett på 28 dB, en 1:32-splitter som bruker omtrent 17,5 dB, rundt 5 dB fiber- og spleisetap, og to sammenkoblede koblingspar. Det etterlater flere dB uallokert, så karakter C er tilstrekkelig og spesifisering av klasse B-kjøpsmargin som koblingen ikke trenger. Datasenterkolonnen antar et kanalbudsjett nær 2,6 dB med tiltenkt hastighet og rekkevidde, omtrent 1,0 dB fiber- og spleisetap, 0,6 dB holdt som teknisk margin, og fire sammenkoblede par som deler de resterende 1,0 dB. Det tillater 0,25 dB per par som et gjennomsnitt, som Grad C ville forbrukt helt uten takhøyde, mens Grad Bs gjennomsnitt på 0,12 dB gir rom for aldring og gjen{15}}parring. Endre splittforholdet, partallet eller den reserverte marginen og karakteranbefalingen endres med det. Karakteren er et resultat av budsjettet, ikke en egenskap ved søknaden.

På vår side er de ni feltene kartlagt til produksjonstrinn som etterlater registreringer: innkommende fiber- og hylseverifisering, klyving og rengjøring, koblingsmontering med temperatur-kontrollert herding, separate poleringsprogrammer for UPC og APC, automatisert ende-ansiktsinspeksjon, og optisk testing for innsettingstap, tap av etikett, kontinuitetsrekkefølge, polaritet før, polaritet, tap, polaritet og tap. Hvilken av disse postene som er verdt å kreve avhenger av utplasseringen og de praktiske forskjellene mellomFTTH, ODF og datasentermiljøeravgjør om du trenger per-varedata eller en batch-statistikk.

Skriv de ni linjene. Oppgi målemetoden og dempningsgraden separat fra returtapskravet på linje 4, oppgi opplagsår og gjeldende akseptregel på linje 5, gjør polishtype til en kanal-bred erklæring i stedet for en per-vare én, beregn lengde fra kabinettet, og krev strekk- og retensjonstall i stedet for for familiens SKU. Det alene fjerner de fleste leveringstvistene denne produktkategorien genererer.

For resten, be om dokumenter i stedet for forsikringer. Tilgjengelig med en bestilling: datablad, per-vare eller per-batch-testposter med den angitte målemetoden, rapporter om tap og returtap, pakkelister og samsvarssertifikater. Du kanbe om en prøve som er testet mot din egen ni-linjers spesifikasjon, med batchtestoppføringen. Send de ni feltene og vi vil svare i samme format, inkludert linjene vi ville presse tilbake på. Fullstendige spesifikasjonsalternativer og tilpasningsfelt er oppført påfiberoptisk pigtail produktside.
