Hvordan velge et optisk fiberpatchpanel eller ODF?

Å velge et patchpanel for optisk fiber - ofte kalt en ODF eller optisk distribusjonsramme - er sjelden bare et spørsmål om å matche et fiberantall med en linje på et tilbud. I et ekte telekomrom, FTTH-tilgangsnettverk, bedrifts-LAN eller datasenter, må panelet også fikse den innkommende kabelen, beskytte skjøter, holde adaptere, rute patchledninger, bære tydelige etiketter og gi plass til å vokse. Få disse opplysningene feil, og et billig-panel koster deg tid under installasjonen, og igjen ved hver fremtidig oppgradering.

Denne veiledningen er skrevet fra perspektivet om å velge og levere fiberoptiske passive komponenter for FTTH, telekom og datasenterprosjekter. Den går gjennom avgjørelsene som faktisk betyr noe på stedet - kapasitet, montering, adaptere, skjøting og kabelhåndtering - og avsluttes med utvalgsmatriser, en sjekkliste for tilbudsforespørsel og en inspeksjonssjekkliste du kan bruke på nytt ved ditt neste kjøp.

Hva er et optisk fiberpatchpanel / ODF?

Et optisk fiberpatchpanel er en fiberstyringsenhet som brukes til å terminere, organisere, skjøte, koble til og beskytte optiske fibre. Du finner det i telekomrom, datasentre, FTTH-tilgangsnettverk, bedriftsnettverk og kommunikasjonsskap.

I det daglige-til- prosjektspråket brukes ofte "fiberoptisk patchpanel", "optisk fiberpatchpanel", "ODF" og "optisk distribusjonsramme" om hverandre. Den mekaniske utformingen varierer, men jobben er den samme: å gjøre fiberforbindelser enklere å administrere, teste, vedlikeholde og utvide. Hvis du vil ha en mer fullstendig oversikt over hvor begrepene divergerer, kan denne sammenligningen av enODF versus et patchpaneli fiberoptiske systemer er et godt sted å starte.

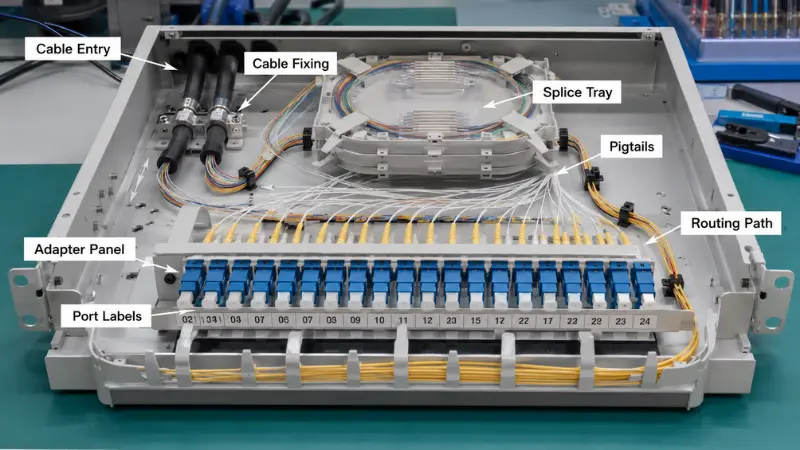

Et typisk fiberpatchpanel kombinerer flere elementer:

• -Adapterpaneler som holder SC-, LC-, FC- eller MPO-koblingene
• -Spleisebrett som beskytter fusjonsskjøter og lagrer overflødig fiber
• -Fiber-pigtails smeltet til den innkommende kabelen
• -Kabelfestepunkter og inngangsporter for strekkavlastning
• -Interne ruter som opprettholder bøyeradius
• -Et område for håndtering av patchledning på forsiden
• -Portetiketter eller identifikasjon

•

Hvorfor er det viktig å velge riktig fiberpatchpanel?

Patchpanelet er vanligvis en liten del av det totale nettverksbudsjettet, men det har en overdimensjonert effekt på installasjonskvaliteten og mange års vedlikehold etterpå. Et panel som passer til stedet lar installatører rute fibre rent, beskytte skjøtepunkter, kontrollere bøyestress og finne enhver port raskt. En dårlig valgt skaper overfylt ruting, vanskelig vedlikehold, strandet kapasitet og et rotete felt.

Før du forplikter deg til en modell, bør den svare på tre sløve spørsmål: kan den bære fiberantallet du trenger nå, kan en tekniker installere og vedlikeholde den uten kamp, ​​og kan den vokse med nettverket i stedet for å bli revet ut og erstattet? Hvis noe svar er nei, veier en lavere klistremerkepris sjelden opp for det.

Nøkkelfaktorer å vurdere når du velger et optisk fiberpatchpanel

Fiberantall og portkapasitet

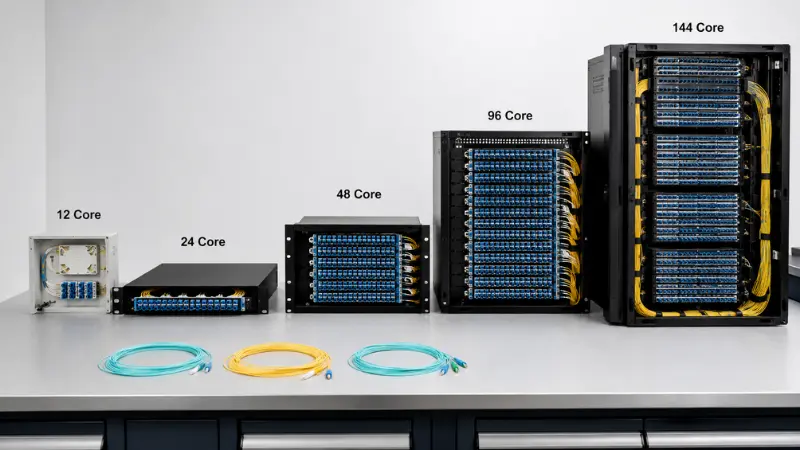

Fiberantall er det første tallet de fleste kjøpere sjekker. Vanlige ODF-konfigurasjoner kjører 12, 24, 48, 72, 96 og 144 kjerner. Et lite FTTH-distribusjonspunkt kan være greit med en 12- eller 24-kjerners veggmonteringsboks; et telekomrom eller en bedriftskjerne lander ofte på 24- eller 48-kjerners rackpaneler; og datasenter- eller ryggradspunkter med høy tetthet skyver mot 96 eller 144 kjerner.

Feilen er å dimensjonere panelet nøyaktig til dagens fiberantall. En brukbar tommelfingerregel ernåværende fibre + ledig kapasitet + stativplass: ta fibrene du terminerer nå, legg til takhøyde for lenkene du med rimelighet kan forutse, og sjekk deretter hva stativhøyden din faktisk tillater. Hvis et prosjekt tenner 24 fibre, men området sannsynligvis vil dobles, koster et panel med 48 kjerner vanligvis langt mindre enn arbeidet med å bytte enheten senere.

Som et utgangspunkt:

• Lite tilgangspunkt - 12 til 24 kjerner
• Standard telekomrom - 24 til 48 kjerner
• Større distribusjonspunkt - 72 til 96 kjerner
• Høy-ryggrads- eller datasenterkjerner - 96 og oppover

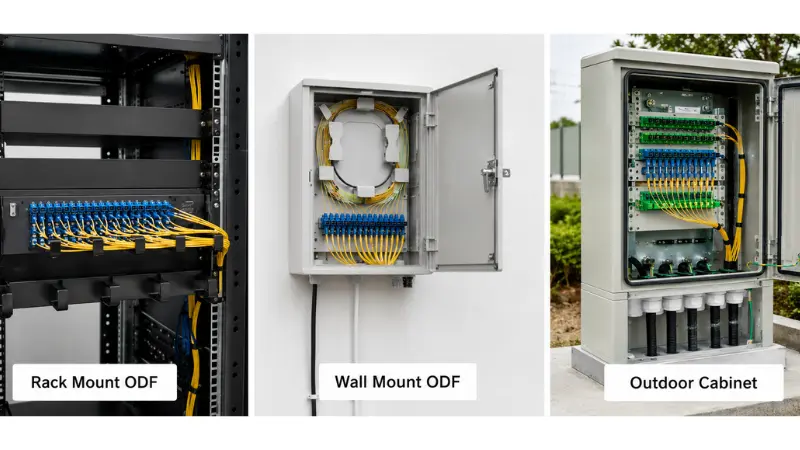

Rackfeste, veggfeste eller utendørs installasjon

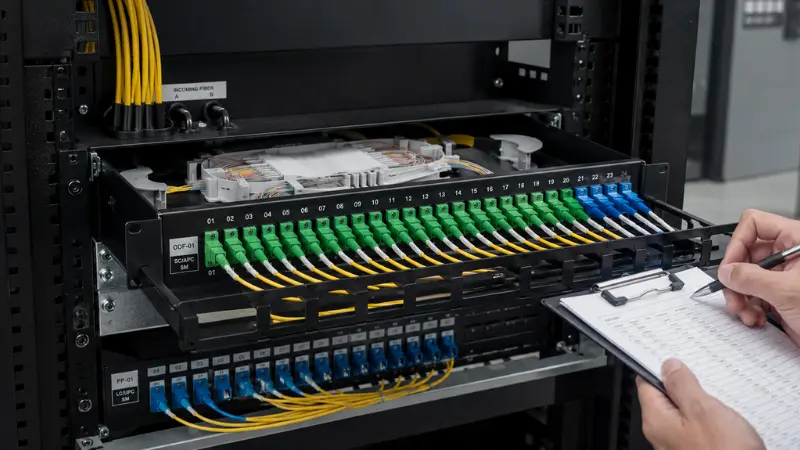

Installasjonsmiljøet, mer enn noe annet, dikterer panelets form. Et 19--tommers rackmontert fiberpatchpanel faller pent inn i standardrack sammen med brytere, OLT-er og overføringsutstyr, og det er derfor det dominerer telekomrom og datasentre. En veggmontert ODF passer nettsteder uten rack i det hele tatt - FTTH-tilgangspunkter, nettverk for små bygninger, korridordistribusjonspunkter og avdelingskontorer. Et utendørs fiberfordelingsskap er for gateskap og semi-utendørs posisjoner, hvor tetning, mekanisk styrke og kabelinnføring betyr mye mer enn hvor kompakt eller ryddig boksen ser ut.

Fest plasseringen før du velger: inne i et 19--tommers stativ, på en vegg, inne i et telekomskap, i et utendørs tilgangspunkt eller i en datasenterrad med høy-tetthet. Hvis panelet går utendørs, behandle inntrengningsbeskyttelse som et hardt krav i stedet for et fint-å-å - se etter en oppgitt IP-klassifisering, UV-bestandig hus og riktige forseglede kjertler, og bekreft det mot veiendin innendørs og utendørs kabel er installert.

1U, 2U eller høyere: Velge stativhøyde

For stativpaneler er høyden sin egen avgjørelse og ikke bare en funksjon av fiberantallet. Et 1U fiberoptisk patchpanel sparer mest rackplass og er standard for datasenterrader, men den samme 1U som komfortabelt har 24 LC dupleksporter kan føles trang når du prøver å legge til skjøtebrett og rute patchledninger på fronten. Ved å gå opp til 2U får du et arbeidsrom: dypere skuffer, enklere opprulling av slakk fiber og et frontfelt som ikke bekjemper deg under bevegelser, tilføyelser og endringer.

En enkel måte å bestemme seg på: velg 1U når tetthet er prioritet og panelet stort sett er forhånds-avsluttet patching; velg 2U eller høyere når samme panel også må inneholde feltspleising, større pigtailbunter eller hyppig rekonfigurering. Å telle bare porter, og ignorere plassen disse portene trenger bak og foran adaptere, er en av de vanligste størrelsesfeilene.

Fast type vs glidende type

Rackpaneler kommer i faste og glidende design. Et fast stativmontert panel er enklere, mer stivt og vanligvis billigere - et fornuftig valg der fibrene settes en gang og sjelden berøres igjen. Et skyvepanel trekker forover på skinner slik at en tekniker kan nå skjøtebrettene, adaptere og innvendige ruter uten å pakke ut noe.

Avveiningen- er ekte penger versus sanntid. På nettsteder der porter ofte rekonfigureres, lar et skyvebrett deg jobbe med tilkoblingene uten å fjerne hele panelet fra stativet, som på en travel ramme kan gjøre en halv-times jobb til noen få minutter. For en lav-berøringslenke som vil sitte urørt i årevis, er det faste panelet den beste verdien. Velg skyve når vedlikehold, testing eller oppgraderinger er hyppige; velg fast når de ikke er det.

Adaptertype: SC, LC, FC eller MPO

Adapteren må samsvare med kontaktene som allerede er i nettverket ditt, så dette er en avgjørelse du bekrefter mot kabelen, pigtails og utstyrsportene i stedet for å gjette.

SC-adaptere forblir arbeidshesten til FTTH, FTTx og telekomtilgang. I PON og FTTH er SC/APC det vanlige valget fordi den vinklede 8--graders endeflaten reflekterer strølys tilbake i kledningen i stedet for kjernen, og holder returtapet lavt – akkurat det passive optiske splittere trenger. SC/UPC vises i andre standardlenker der den vinkelen ikke er nødvendig. Poleringen er ikke utskiftbar: APC parer seg bare med APC, og å tvinge en APC-hylse mot en UPC skader begge. Hvis polsk spørsmålet er nytt for deg, denne forklaringen påforskjellene mellom PC, UPC og APCsetter det klart frem. Selve returtap og innsettingstap er gradert underIEC fiberoptiske sammenkoblingsstandarder, som er referansen leverandørens datablad skal spores tilbake til.

LC-adaptere dominerer datasentre og utstyr med høy-tetthet fordi LC-kontakten er omtrent halvparten av fotavtrykket til SC. Den størrelsesforskjellen er hele poenget: et LC-duplekspanel passer til langt flere porter i samme 1U enn et SC-panel kan, noe som betyr noe når hver rackenhet konkurreres. De fleste bryter- og transceiverporter - SFP, SFP+, QSFP-utbrudd - avsluttes i LC, så panelet følger vanligvis utstyret.

FC-adaptere, med gjengede koblinger, vises fortsatt i enkelte telekommunikasjons-, test- og måleposisjoner eller eldre posisjoner der en skru-på tilkoblingen motstår vibrasjon. MPO/MTP-adapterpaneler er igjen en annen kategori: de bærer 8, 12 eller 24 fibre i en enkelt hylse og eksisterer for å gjøre høy-tetthet og forhåndsterminert kabling praktisk, tilførselsstamme-og-kassettsystemer i datasenteret. Hvis du veier tetthetsalternativer for en tett bygning, denne praktiske veiledningen påsammenligne LC med MTP/MPOer verdt å lese først.

Før du bestiller, avgjør noen ting: kontakttype (SC, LC, FC, ST, MPO/MTP); polsk (UPC eller APC); simpleks-, dupleks- eller quad-adapter;enkelt-modus eller multimodus(disse kan ikke blandes på en lenke); og om panelet sendes lastet med adaptere og pigtails eller bare. En rask avgjørelsessnarvei:

• VelgeSC/APCfor PON, FTTH og mest tilgangsdistribusjon.
• VelgeLC, vanligvis dupleks, når porttetthet eller svitsj-sideterminering styrer designet.
• VelgeFCbare der et gjenget,-vibrasjonsbestandig grensesnitt er spesifisert.
• VelgeMPO/MTPfor ryggradstrunker og forhånds-terminerte kabler med høy-tetthet.

Loaded vs Unloaded Patch Panel

Et spørsmål som fanger kjøpere på lur er om panelet kommerlastetellerlosset. Et lastet fiberpatchpanel kommer med adaptere montert og ofte pigtails forhåndsinstallert, så feltteamet trenger bare å skjøte og lappe. Et ubelastet fiberpatchpanel er et tomt chassis: du legger til adapterplatene og pigtails selv, noe som gir fleksibilitet til å blande koblingstyper eller endre konfigurasjon, men legger til monteringstid på stedet.

Velg et belastet panel når koblingstypen er fast, volumene er repeterbare og du ønsker å minimere arbeidskraft i feltet. Velg ulastet når prosjektet fortsatt har åpne variabler - forskjellige poleringstyper på tvers av nettsteder, en overgang mellom koblingsstandarder eller et ønske om å lagerføre ett chassis og fylle det ut etter behov. Hvis du fortsatt bestemmer deg for hvordan disse fibrene blir avsluttet i utgangspunktet, kan denne sammenligningen avhurtigkoblinger mot fusjonsspleisinger en nyttig følgesvenn. Uansett, få leverandøren til å angi lastet eller losset eksplisitt på tilbudet, fordi "patch panel" alene forteller deg ikke hva som er i esken.

Skjøtekrav og skjøtebrettdesign

Noen paneler lapper kun forhånds-terminerte kabler; andre må spleise innkommende fiber. Hvis den optiske kabelen må smeltes til pigtails på stedet, trenger panelet nok skjøtebrett, skjøtehylser og oppbevaring til å kveile fiberen uten trange bøyninger. En løs rør utendørs kabel, for eksempel, bringer inn lange bufferrør som trenger et sted å sitte, så et brett som er greit for en ryddig innendørs kabel kan bli overveldet i feltet.

Brettkapasitet er detaljen folk hopper over. Et enkelt brett har vanligvis et fast antall skjøter og beskyttelseshylser; overskrider det og teknikere begynner å stable fibre, noe som gjør senere vedlikehold elendig og risikerer selve skjøtene du prøver å beskytte. Bekreft hvor mange fibre som skal skjøtes, at det er nok brett for dem med litt ekstra, ompigtailser inkludert eller bestilles separat, og at brettet fortsatt kan nås etter at panelet er fullt. Hvis du vil ha bakgrunnen på selve sammenføyningen, forklarer denne oversiktenformålet med fusjonsspleising.

For forhånds-terminerte kablinger kan skjøtebrett være unødvendig, og fokuset flyttes til adapterplater, kabelfeste og fremre-side patchledning i stedet.

Kabelinnføring, ruting og bøyeradius

Nok porter er ikke det samme som god fiberhåndtering. Panelet må også la kabler og patch-ledninger komme inn, rute og forlate uten kamp. Sjekk inngangsretningen mot stedet først - noen paneler tar kabelen fra baksiden, andre fra siden eller toppen, og utendørs skap trenger forseglede pakninger. Rackpaneler skal gi deg et festepunkt og strekkavlastning slik at vekten av den innkommende kabelen aldri trekker i skjøtene.

Innvendig trenger fibre en fri bane, og patch-ledninger skal ikke blokkere tilgangen til adaptere eller skuffer. Rutingen må også respektere bøyeradius: bøying av fiber strammere enn dens nominelle minimum øker innsettingstap og kan over tid sprekke glasset. I stedet for å stole på et tall du har lest et sted, følg kabel- og kontaktprodusentens oppgitte minste bøyeradius - bøyning-ufølsomme fibre definert iITU-T G.657anbefaling tolerer strammere ruting, men spesifikasjonsarket, ikke gjetting, er autoriteten. Et panel som håndterer dette godt gir deg festepunkter, jevn intern ruting, slakk oppbevaring, et rent skille mellom innkommende kabel ogpatch ledninger, og plass til å faktisk få tak i vedlikehold.

Merking og fremtidig utvidelse

Merking blir ignorert ved anskaffelse og blir deretter kritisk første gang noen må spore en krets under press. Tydelig portidentifikasjon er det som lar en tekniker teste en kobling, isolere en feil og unngå å trekke feil patchkabel -, og på en stor ramme legger dårlig merking stille til tid til hvert vedlikeholdsanrop og skaper en reell risiko for å koble fra en aktiv tjeneste.

Utvidelse er den andre halvparten. Hvis hver port brukes på dag én, betyr neste forespørsel om service et annet panel, mer stativplass og mer kabling. Å forlate reserveadapterposisjoner, eller velge et panel med modulære adapterplater, gjør det langt enklere å legge til kapasitet eller endre kontakttyper under en oppgradering i stedet for å starte på nytt.

Sammenlignet med optiske fiberpatchpaneltyper

Hurtigvalgsveiledning: Hvilken ODF bør du velge?

Faktorene ovenfor samhandler, så her er en komprimert visning som kartlegger vanlige prosjektscenarier til en fornuftig standard. Betrakt det som et utgangspunkt og juster for din egen rackplass og utstyrsgrensesnitt.

Praktiske utvalgseksempler

Eksempel 1: Lite FTTH-distribusjonspunkt

Se for deg et distribusjonspunkt ved kantkanten eller kjelleren som mater en klynge abonnenter fra en PON. Droppe- og distribusjonskabler kommer inn, fibre skjøtes til pigtails, og abonnentlinjer lappes ut. Her er vanligvis en veggmontert ODF på 12 eller 24 kjerner nok, utstyrt med SC/APC-adaptere for å holde returtapet lavt for splittermatingen. Begrensningene som biter er fysiske: begrenset veggplass, en fallkabel som trenger skikkelig strekkavlastning, og merking tydelig nok til at neste tekniker kan finne den rette abonnenten uten å spore hver fiber. Bekreft at boksen har et skjøtebrett dimensjonert for antall, og atPLS splitterfôring det er regnskapsført i fiberbudsjettet. For den bredere delelisten på et PON-bygg, detteFTTH anskaffelsesveiledning for passive komponenterer en nyttig referanse.

Eksempel 2: Datasenter 1U Rack Installasjon

I en datasenterrad er det lite rack-plass, og porttettheten regjerer. Panelet er nesten alltid 19-tommers, 1U der det er mulig, fylt medLC dupleks adaptereeller MPO/MTP for trunk-og-kassettkabling. De fleste koblinger er forhånds-terminerte, så spleising er sjelden, og vekten skifter til et rent frontfelt, nøyaktig merking og en modulær layout som lar deg legge til kassetter senere. Et glidende 1U-panel fortjener sin plass her: når en tekniker må -lappe en live-rad på nytt, trekker panelet fremover takter og jobber blindt bak adapterene. Ikke dimensjoner etter portantall alene - sjekk at det er nok plass til å feste patchsnorene foran et fullastet panel.

Eksempel 3: Telekomrom med skjøtekrav

Når en utendørs optisk kabel lander i et telerom og må skjøtes til pigtails, er en stativmontert ODF med riktige skjøtebrett det rette verktøyet. Kabelen trenger fiksering og strekkavlastning ved inngang, jording for ethvert metallisk styrkeelement hvis kabeldesignet krever det, skjøtebeskyttelse og nok oppbevaring til å kveile slakk uten trange bøyninger. Kapasiteten her er typisk 24, 48 kjerner eller mer, med SC- eller LC-adaptere valgt for å matche transmisjonen eller OLT-grensesnittet, og bak- eller sideinngang for å passe til rack-oppsettet. Hvis antallet eller vedlikeholdsfrekvensen er høy, lønner det seg å gå fra 1U til 2U i arbeidsrommet. En lastet panel - adaptere og pigtails forhånds-montert, i en24-kjerners boks med skjøtebrettstyle build - forkorter feltarbeidet; et ubelastet chassis bytter det for fleksibilitet.

Vanlige feil å unngå

Velg kun etter fibertall

Et 48-kjerners panel er ikke automatisk bedre enn et 24-kjerners. Hvis den interne ruten er trang eller skuffene er vanskelige å nå, gir det større antallet deg en vanskeligere installasjon. Vei kapasitet sammen med stativhøyde, adaptertype, brettplass og ruting.

Ignorerer vedlikeholdstilgang

Noen paneler ser kompakte ut og viser seg å være elendige å betjene når de først er montert. Hvis klaringen foran er tett, gjør et fast panel hver fremtidig endring vanskeligere; der koblinger ofte rekonfigureres, sparer glidetypen vanligvis mer enn det koster.

Blande koblingstyper uten plan

SC, LC, FC og MPO er ikke utskiftbare, og det er heller ikke APC- og UPC-poleringsmidler. Bekreft kontakten og poleringen som brukes av kabelen, pigtailen, transceiveren, OLT, bryteren eller overføringsutstyret før du bestiller, ellers vil du eie et panel som ikke kan pares med nettverket.

Glemmer fremtidig ekspansjon

Et fullt opptatt panel på dag én er et problem som er utsatt, ikke unngått. Reserver reserveporter eller velg et modulært design når nettverket sannsynligvis vil vokse.

Med utsikt over kabelinnføringsretningen

Hvis oppføringen ikke samsvarer med nettstedet - bak, side, topp eller bunn - blir installasjonen rotete og strekkavlastningen ender sjelden opp der du trenger den. Bekreft retningen mot stativet eller veggoppsettet foran.

Hva du skal fortelle leverandøren din før du ber om et tilbud

Et nøyaktig tilbud avhenger av noen få detaljer. Send disse og en leverandør kan anbefale riktig panel i stedet for å velge den billigste standardmodellen:

• Applikasjon - FTTH, datasenter, telekomrom, bedrifts-LAN eller utendørsskap
• Installasjonstype - stativfeste, veggfeste eller utendørs
• Stativstørrelse - 19-tommer og 1U, 2U eller egendefinert høyde
• Fiberantall - 12, 24, 48, 72, 96, 144 eller annet
• Adaptertype - SC, LC, FC, ST, MPO/MTP
• Polsk - UPC eller APC
• Fibertype - enkelt-modus eller multimodus
• Skjøting - med eller uten skjøtebrett
• Lastet eller avlastet panel
• Kabelinnføringsretning
• Krav til pigtail og patch cord
• Merking og emballasjebehov
• Forventet fremtidig utvidelse

Sjekkliste for inspeksjon: Verifisering av panelet ved ankomst

Når panelene kommer, sparer en rask innkommende sjekk sorg på stedet. Utover det åpenbare antallet, bekreft detaljene som leverandører av og til trimmer for å nå en pris:

• Adapterantall og -type samsvarer med bestillingen, og poleringen (APC eller UPC) er riktig
• Hvis de er lastet, er pigtails riktig kobling, lengde og fibertype, og sitter rent
• Skjøtebrett finnes i avtalt antall, med hylser og slakkkapasitet
• Husmateriale og finish samsvarer med spesifikasjoner - for utendørsenheter, sjekk forseglingen og IP-klassifiseringen
• Kabelgjennomføringer, monteringssett, etiketter og tilbehørspakken er alt i esken
• Testdata for tap av innsetting og tap av retur er gitt der det ble lovet

Hvis bygget inkluderer termineringsutstyr i samme stativ, fortsetter denne gjennomgangeninstallere et patchpanel og bryterdekker sekvensen på-siden.

Ofte stilte spørsmål

Konklusjon

Det høyre optiske fiberpatchpanelet matcher langt mer enn et fiberantall. Den passer til installasjonsmiljøet, kontakten og poleringen nettverket ditt allerede bruker, skjøtemetoden, kabelinnføringen, ruteplassen, måten den skal vedlikeholdes på og rommet den etterlater for å vokse. Et lite FTTH-nettsted er godt tjent med en kompakt veggmontert ODF; et datasenter lener seg mot et LC- eller MPO-rackpanel med høy-tetthet; et telerom som tar utendørs kabel ønsker vanligvis et stativ ODF med riktige skuffer og kabelhåndtering.

Definer miljøet og nøkkelparametrene før du bestiller, del dem med leverandøren din, og kontroller panelet mot dem ved ankomst. Denne disiplinen er det som produserer et panel som er enklere å installere, enklere å vedlikeholde og pålitelig i hele nettverkets levetid.
