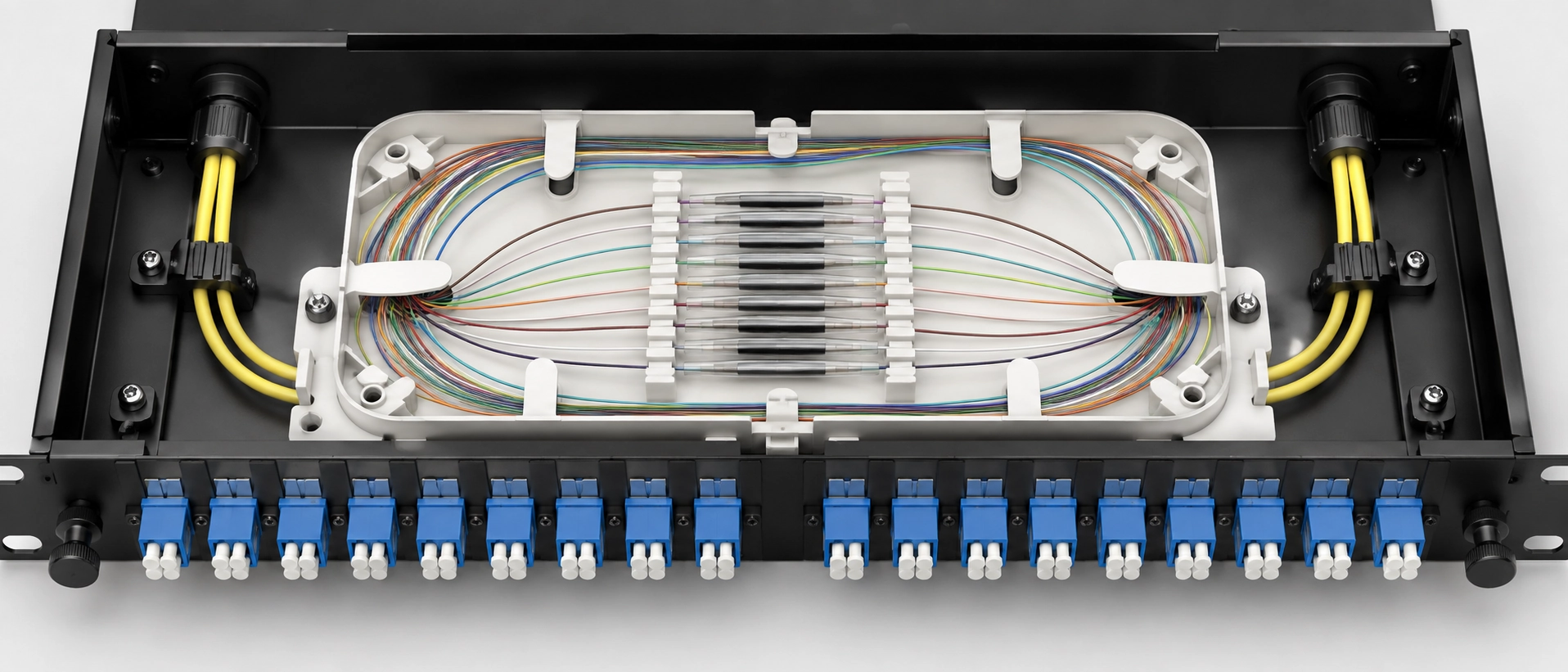

Slik skjøter du fiber-pigtails i et patchpanel: prosedyre, godkjenningskriterier og akseptgrenser

Det meste av det som når applikasjonspulten vår er ikke et skjøteproblem. Det er et kjøps- eller planleggingsproblem som først ble synlig når mannskapet sto ved skjøtemaskinen med en kabel allerede åpnet. Tre kontroller tar ti minutter og fjerner nesten alle.

Tre feilmoduser står for de fleste av pigtail-klagene og returene vi håndterer, og alle tre avgjøres før noen åpner en kabel: et panel bestilt som et direkte-termineringschassis når utformingen antok skjøtebrett, et multimodus-pigtailsett bestilt mot en enkelt-modus bagasjerom fordi rekkefølgen refererte til jakkefarge, i stedet for 0 mm 9 mm-print. av prishensyn til brettet ikke lenger lukkes uten å klemme. Ingen av de tre kan fikses med en bedre skjøtemaskin.

Spesielt panelvalg er en kjøpsbeslutning som tas uker før noen åpner en kabel, og det er derforå velge et skjøteklar-patchpanel eller ODFhører hjemme inne i spleiseplanen. Moduskompatibilitet er den samme typen beslutning: denforskjellen mellom enkelt-modus og multimodus pigtail-konstruksjoner satt på bestillingsstadiet, ikke på skuffen.

Saken for pigtailterminering er et produksjonsargument, ikke et bekvemmelighetsargument. Hylseende-flategeometri, som betyr krumningsradius, toppforskyvning og fiberhøyde, er satt på poleringsutstyr som kjører dusinvis av koblinger om gangen under kontrollert trykk og filmsekvens.

Det vi kan si nøyaktig er spesifikasjonen og prosessen bak. Hver avsluttet sammenstilling på linjen vår gjennomgår slutt-ansiktsinspeksjon, måling av tap ved innsetting, måling av returtap, kontinuitet, polaritetsverifisering og bekreftelse av farge-sekvens før pakking. Spesifikasjonsgrensene for enkelt-modus er mindre enn eller lik 0,2 dB innsettingstap og større enn eller lik 50 dB returtap for UPC, mindre enn eller lik 0,3 dB og større enn eller lik 60 dB for APC. Dette er tak skrevet inn i produktspesifikasjonen i stedet for et påstått feltgjennomsnitt. Den målte fordelingen hører hjemme i batchposten som sendes med bestillingen, og vi vil sende en anonymisert batchrapport med testbølgelengde og instrumenttype på forespørsel, fordi en distribusjon du kan inspisere er verdt mer enn et tall som er oppgitt i en bloggparagraf.

En felt-polert kobling kan nå disse tallene. Det den ikke kan gjøre er å nå dem konsekvent, kobling etter kobling, på et hustak i juli med en håndpolerende puck og uten interferometer. Denne konsistensen er hele grunnen til at en fabrikk--terminert fiber-pigtail skjøtet til stammen slår og avslutter stammen direkte. Bakgrunnen påhva en fiber-pigtail brukes til på tvers av FTTH, ODF og datasenterbyggdekker komponentsiden. Denne artikkelen forblir på prosedyren.

Når grunnleggende kompetanse er etablert, blir forbruksmateriale den repeterbare kilden til drift i skjøteresultater. Det observerbare signalet er ikke et eneste dårlig ledd. Det er en trend: estimert tap som klatrer jevnt gjennom andre halvdel av et brett, eller rapportert spaltevinkel som reduseres over tre påfølgende ledd. Når du ser noen av dem, stopp og kontroller bladposisjonen og buetall før du endrer noe med teknikken din.

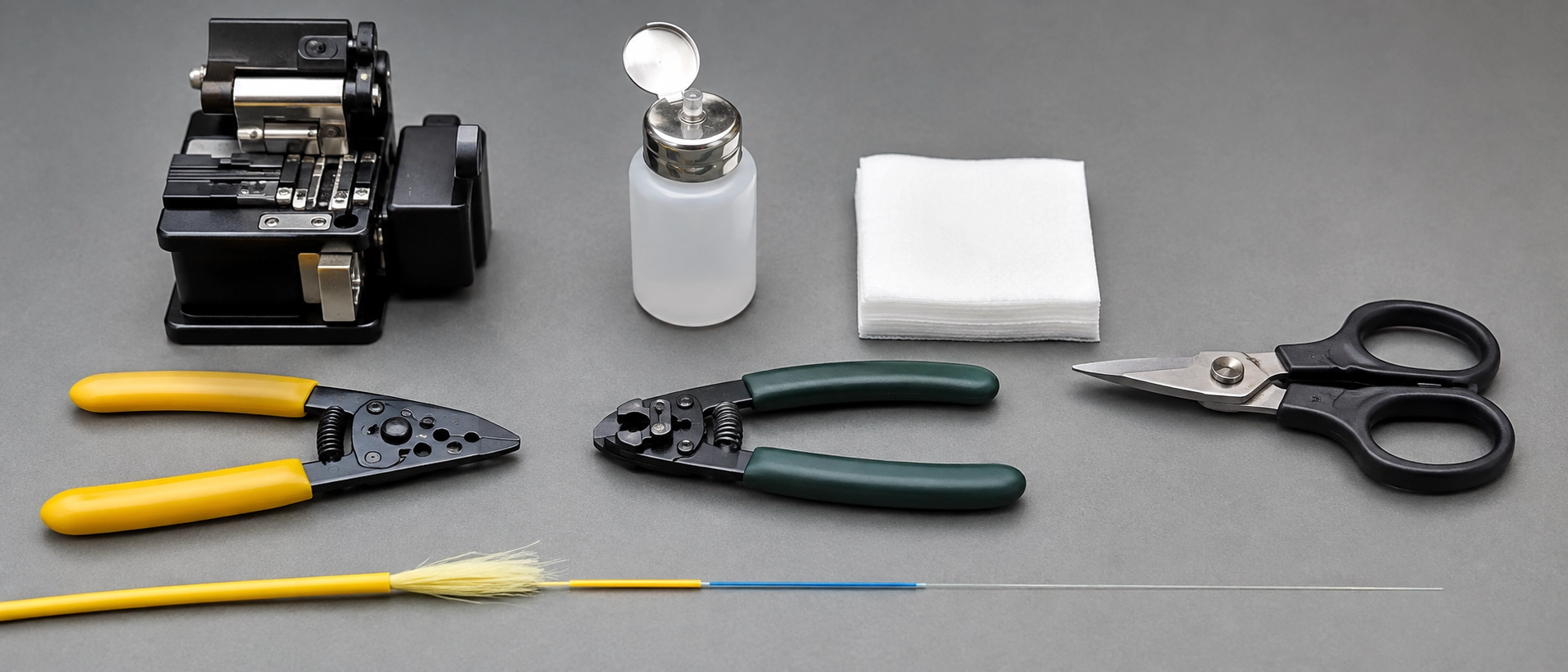

Tabellen nedenfor viser hva benken trenger og, mer nyttig, når hver gjenstand slutter å være pålitelig, med autoriteten hver figur faktisk hviler på.

En detalj er verdt å si tydelig fordi det koster mannskapene en time når de tar feil: varme-krympehylsen går på fiberenførfiberen går inn i skjøtemaskinen. Det er ingen bedring fra å huske etterpå.

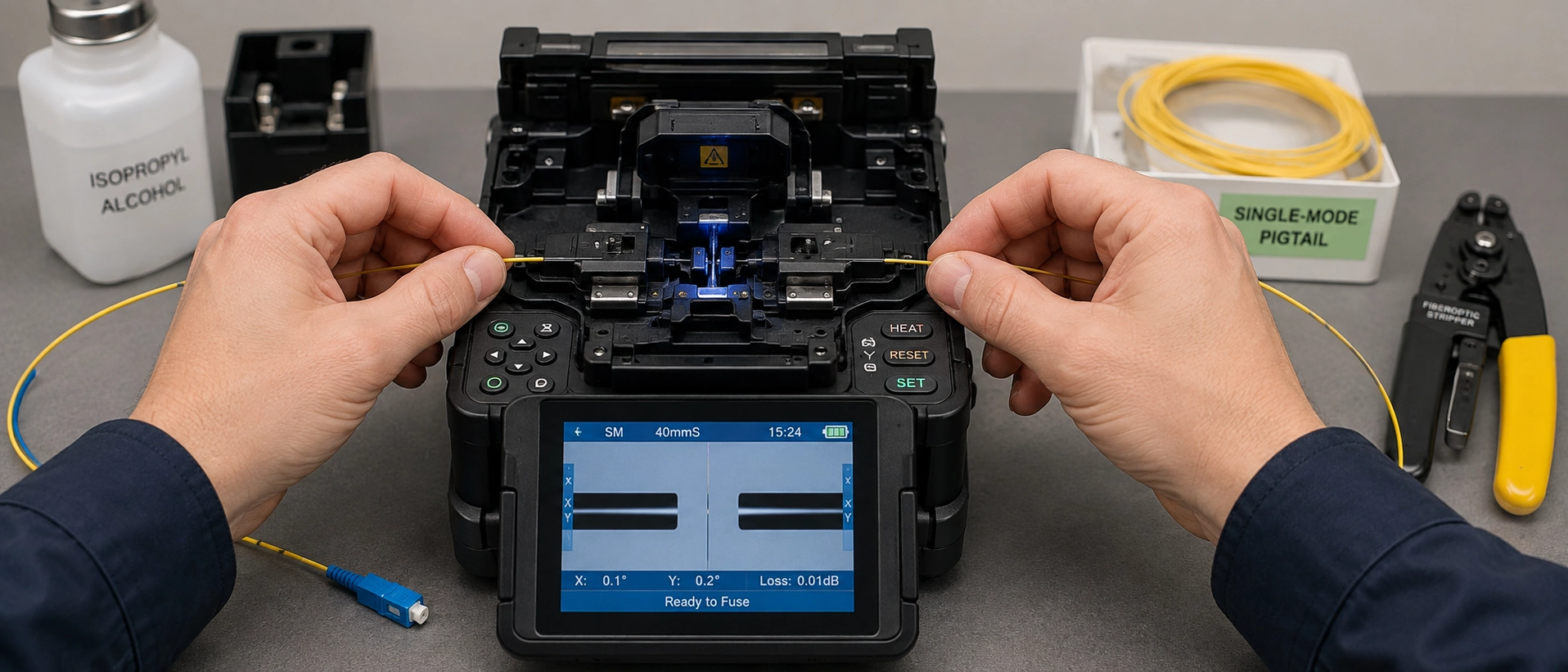

Dette er arbeidsrekkefølgen som brukes når vi fusjonerer-fiber-pigtails under kundeprøver og prøvekvalifisering i vårt eget applikasjonslaboratorium, på 12-fiber og 24{10}}fiber løsrørstamme i 1U og 2U brettkapslinger med 40 mm og 60 mm beskyttelseshylser. Hvert trinn har et bestått kriterium og en utløser på nytt, fordi en sekvens uten vurderingspunkter bare er en beskrivelse. Samme rekkefølge gjelder for en enkeltmodus pigtail-spleisingsprosedyre for FTTH-koblingsbokser, hvor kun brettantall og fiberantall endres.

En synlig linje, bule eller boble betyr gjen-spalting, ikke gjenoppvarming-.

To vurderingspunkter i den sekvensen fortjener vektlegging. Skjøtemaskinens estimat i trinn 8 er et estimat produsert av bildeanalyse, ikke en måling. Det er utmerket for å avgjøre om en fuge skal gjøres om på stedet, og det er ikke akseptbevis. Og trinn 10 er bevisst ordnet slik at merking går foran testing, fordi testrapporter som ikke kan spores til en port, omarbeides i forkledning.

Fiber Pigtail Fargesekvens og få riktig polaritet første gang

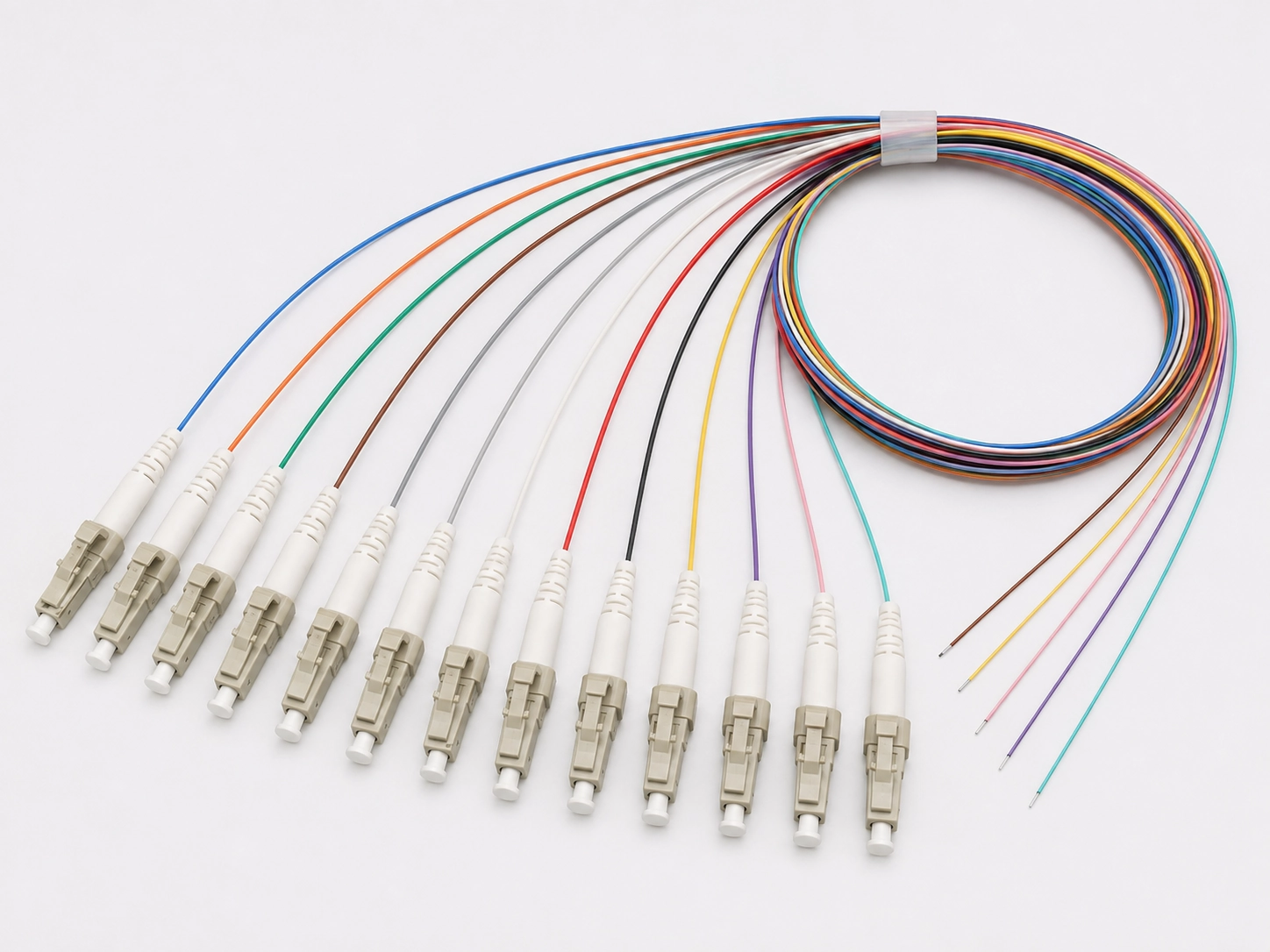

Fargeidentifikasjon er den billigste feilforebyggende mekanismen- i prosedyren, og den fungerer bare når pigtailsettet følger samme konvensjon som stammen. Den tolv-posisjonssekvensen spesifisert i ANSI/TIA-598-D kjører blå, oransje, grønn, brun, skifer, hvit, rød, svart, gul, fiolett, rosa, aqua, med kabler over tolv fibre som gjentar sekvensen per bufferrør og legger til spormerking.



Alle som jobber med å installere en 12-fiber pigtail i et patchpanel bør behandle fargesettet som et spesifikasjonselement i stedet for en praktisk bruk i felten. To advarsler gjelder. IEC- og TIA-konvensjoner stemmer ikke overens i alle posisjoner, så en konstruksjon som blander kabel fra en konvensjon med haler fra en annen trenger kartleggingen skrevet ned før skjøting i stedet for å bli oppdaget under testing. Og konvensjonen som kommer er den innkjøpsordren heter. Vi leverer12-farger pigtail setttil en av sekvensene, noe som betyr at avgjørelsen tas ved RFQ, ikke ved skuffen.

Bruk 0,1 dB per skjøt som arbeidsmål når du skjøter fiber-pigtails, og forvent at en moderne kjerne-justeringsskjøter på rent enkelt-modusglass lander godt under det. Kontraktsgodkjenning følger imidlertid prosjektspesifikasjonen og utgaven den heter, ikke dette avsnittet. Tre terskler sirkulerer, de kommer fra dokumenter med svært ulik myndighet, og prosjektmappe avgjør hvilken som gjelder.

Den praktiske regelen som følger: prosjektspesifikasjonen overgår alle generiske tall i denne tabellen, inkludert vår. Der de to er i konflikt, vinner spesifikasjonen og krangelen er over.

Spredningen mellom 0,3 dB og 0,05 dB er der aksepttvister bor, og årsaken er aritmetisk. En PON-link som har et høyt split-forhold har liten margin igjen etter splittertap, koblingspar og rutedempning, så hver felles landing på 0,15 dB i stedet for 0,05 dB er å bruke budsjettet en fremtidig node skulle trenge. På et 90-meters kommersielt LAN-løp er samme ledd irrelevant.

Enda et regnestykke, nøye oppgitt. I verste-tilfelle budsjett beregnet på standardens maksimalt tillatte verdier, bruker det sammenkoblede koblingsparet ved 0,75 dB mer enn det dobbelte av det en skjøt gjør ved 0,3 dB, så koblingsgrensesnittet, ikke fusjonsskjøten, er den største ordrelinjen. Ekte komponenter gir vanligvis mye bedre resultater enn begge tak, og det er nettopp grunnen til at koblingsenden på hver fiber-pigtail vi sender blir målt i stedet for antatt.

To testnivåer eksisterer når du sertifiserer fiber-pigtail-skjøter, og de er ikke utskiftbare. Nivå 1 er sertifisering av innsettingstap med et optisk tapstestsett, og det er det som sertifiserer koblingen. Tier 2 er OTDR-karakterisering, og den er diagnostisk. Et spor som viser hver skjøt under 0,05 dB er nyttig bevis, og det erstatter ikke nivå 1-resultater.

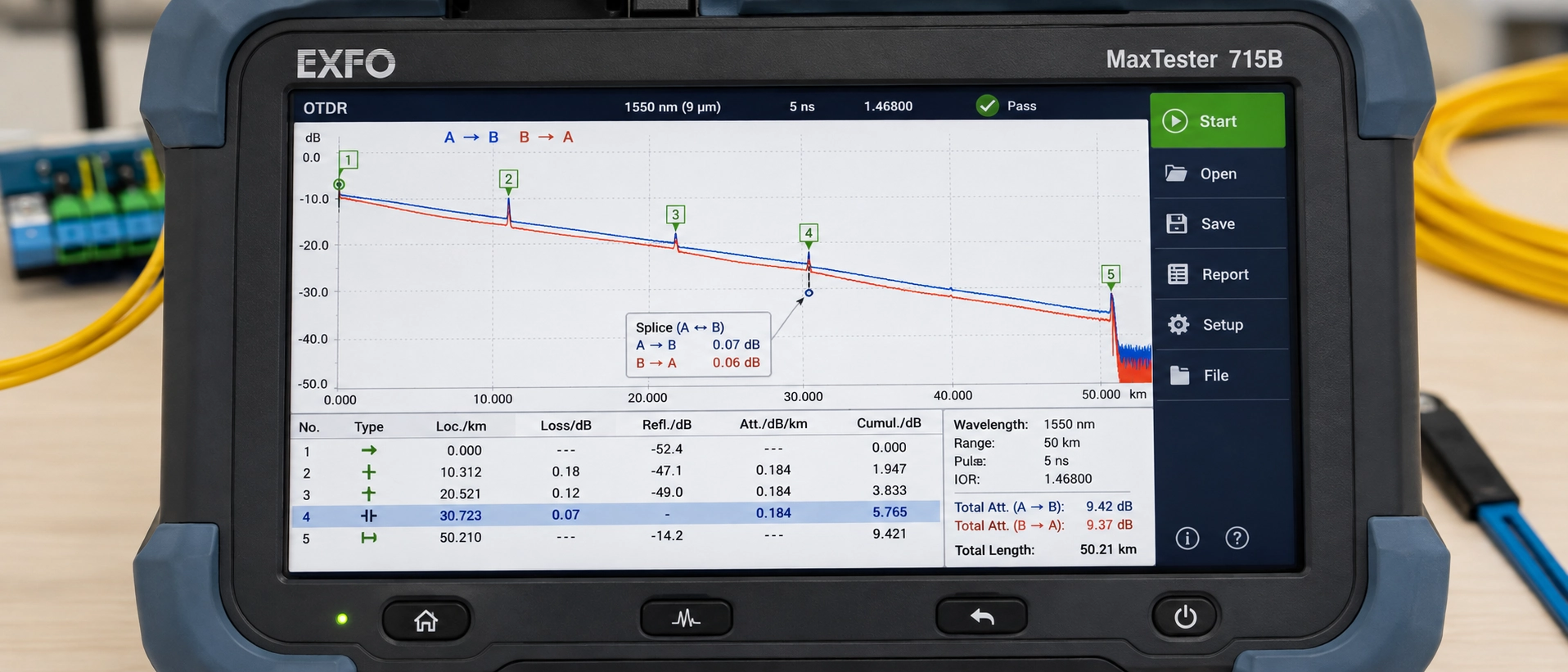

Den andre regelen fanger flere mannskaper enn den første. OTDR-spleisetapet må måles fra begge retninger og midleres. Dette er målemetoden prosedyren er bygget på, og enkelt-resultater på en kobling som inneholder ulik fiber er ikke bare upresise, de er feil i en forutsigbar retning (Corning). Noe som bringer oss til lesningen som får gode teknikere til å gjøre om gode ledd.

En OTDR måler ikke skjøtetap på en fiber-pigtail-skjøt. Den måler backscatter på hver side av en hendelse og utleder tap fra trinnet. Når de to fibrene har forskjellige modusfeltdiametre, er deres tilbakespredningskoeffisienter forskjellige, og det utledede trinnet er forurenset av denne forskjellen.

Målt fra den større-MFD-siden mot den mindre, rapporterer instrumentet en tilsynelatende forsterkning, som betyr kraft som ikke kan eksistere. Målt den andre veien, rapporterer den et oppblåst tap. Gjennomsnitt av de to retningene fjerner artefakten og etterlater den virkelige figuren.

En sammenligning på kategori-nivå er ikke tilstrekkelig bevis på en modusfeltforskjell, og det er her de fleste feltforklaringer går galt. ITU-T krever at en nominell MFD og en toleranse deklareres ved 1310 nm innenfor et tillatt område, og de tillatte områdene for standard enkelt-modus og bøyningsufølsomme kategorier overlapper (-)ITU-T G.652). Overlappingen er ikke teoretisk: Cornings SMF-28 Ultra erklærer 9,2 ± 0,4 μm ved 1310 nm samtidig som den er fullstendig kompatibel med G.652.Dogoverskrider G.657.A1 bøyekravet, så "G.657 fiber" forteller deg ingenting alene om modusfeltet du skjøter inn i. Andre bøyningsufølsomme-design, spesielt i B-kategoriene, sitter lavere.

Så arbeidsregelen er ikke "forvent en gevinst når G.657 møter G.652". Det er: les den deklarerte nominelle MFD på begge databladene, stammekabelens og pigtailens, og forvent retningsasymmetri når disse to deklarerte verdiene skiller seg meningsfullt ut. Kategorinavn vil villede deg, dataark vil ikke. Dette er grunnen til at vi skriver ut fiberkvalitet, G.652D, G.657A1 eller G.657A2, på pigtail-spesifikasjonen, og hvorfor det å spørre en leverandør om den deklarerte MFD-en er et rimelig spørsmål snarere enn et pedantisk spørsmål.

Bruk skjøte-på koblinger i stedet for fiber-pigtails når skuffeposisjoner, i stedet for optisk tap eller enhetskostnad, er den bindende begrensningen. Skjøt-på koblinger trenger ikke en ekstern beskyttelseshylse eller en holderposisjon for å lagre den (Fluke Networks), og i en 1U-kapsling med et brett som allerede har et komplett antall skjøter, er det avgjørende.

Grensen går den andre veien under fire forhold: panelplass er tilstrekkelig, kostnad per terminering er viktig for volum, koblingsgrensesnittet må kanskje endres senere i anleggets levetid, eller du vil at koblingsenden skal være en -fabrikktestet artikkel med dokumenterte tapstall i stedet for et felt-produsert.

Tre distribusjonssituasjoner gjør fiber pigtail vs spleise-på koblingsavgjørelse i en patch panel betong. I et FTTH-skap eller en terminalboks er pigtails den foretrukne ruten når boksen sendes med et integrert brett, holderantallet dekker fiberantallet med minst én reserveposisjon, hylselengden du faktisk kjøper seter i den holderen, og designet krever en fabrikkterminert -kontakt i havnen. Endre en av disse og-kjør sammenligningen på nytt. I en ODF-bærer ved inngangen til et datasenter, er innkommende anlegg konvensjonelt skjøtet til paneler lastet med fabrikk--terminerte haler, og arkitekturen forutsetter at skuffer eksisterer, så alle som spør hvordan man skjøter fiber-pigtails i en ODF, jobber i et design som allerede har svart på dette spørsmålet. I en komprimert bedrifts-IDF der et 1U-panel er spesifisert for 48 fibre, lukkes ofte ikke regnestykket, og det virkelige valget er mellom en dypere innkapsling og spleis{10}}på koblinger. Den avveiningen-er den samme baksammenligne et patchpanel med en ODFpå designstadiet.

Hvorvidt regnestykket lukker i ditt spesifikke tilfelle avhenger av tre variabler ingen generell artikkel kan levere: holderkapasiteten til brettet, lengden på beskyttelseshylsen du bruker, og rutebanen fra holder til adapter. Send oss ​​panelmodellen, brettantall og fiberantall, så vil vi sammenligne slakk- og lengdetallene mot disse tre og sende tilbake en anbefalt pigtaillengde og fibersekvens for det kabinettet, sammen med målearket vi brukte for å komme dit.

Åtte spesifikasjonslinjer bestemmer hvordan en fiber-pigtail oppfører seg på benken, og hver og en av dem dukker opp senere som enten hastighet eller omarbeid ved brettet.

To dokumentasjonslinjer hører hjemme på samme innkjøpsordre: pr-batch- eller per{1}}enhetstestposter som dekker innsettingstap og returtap, og et samsvarssertifikat. Begge er standardleveranser fra vår side snarere enn unntak, noe som gjør akseptsamtalen kort når en kundes egne OTDR-resultater er under vurdering.

Hvis du ønsker å se hvordan den dokumentasjonen faktisk ser ut før du forplikter deg til en leverandør, spør oss om entilpasset fiberoptisk pigtailspesifikasjonsark sammen med en prøve IL og RL testrapport fra et sammenlignbart parti. Det er en raskere måte å bedømme en produsent enn noen databladkrav, inkludert de i denne artikkelen.
