Vi får ofte dette spørsmålet:"Skal vi holde oss til LC-kontakter eller bytte til MTP/MPO for utvidelsen av datasenteret?"Og ærlig talt, svaret er nesten aldri et enkelt-eller--andre valg.

Her er tingen-det meste av forvirringen kommer fra ufullstendig informasjon. Du kan lese at MTP/MPO tilbyr «12x tettheten» og tenk, flott, la oss gå all-in på det. Men så innser du at de eksisterende bryterne dine bruker LC-grensesnitt, teknikerne dine er opplært på LC-terminering, og plutselig ser du på et hybridoppsett som ingen advarte deg om.

Eller kanskje du har gjort regnestykket på komponentkostnader og LC-kabler ser billigere ut per fiber. Ekte. Men tok du med de 6 timene med installasjonsarbeid for hver 48 LC-tilkoblinger kontra 20 minutter for tilsvarende MTP-trunk? Det er der det reelle kostnadsbildet blir interessant.

Denne veiledningen går gjennom de faktiske beslutningspunktene-ikke de teoretiske "her er hva hver kobling er" du kan finne på Wikipedia. Vi antar at du allerede kan det grunnleggende. Det du sannsynligvis trenger er klarhetnår hver teknologi gir økonomisk mening, hvor de skjulte kostnadene dukker opp, og hvordan unngå feilene vi har sett andre lag gjøre.

Kostnadsligningen ingen snakker om

La oss starte med tallene, for det er her de fleste planleggingssamtaler enten henger seg fast eller går sidelengs.

Komponentprising forteller en misvisende historie. Ja, en forhåndsterminert 12-fibers MTP-trunkkabel koster mer enn seks dupleks LC-patch-kabler som dekker samme fiberantall. Noen ganger 2-3 ganger mer. Hvis du stopper der, ser LC ut som den åpenbare vinneren.

Men komponentkostnaden er vanligvis bare 15-25 % av totale kabelprosjektkostnaden. Resten? Arbeidskraft, stativplass, kabeladministrasjonsinfrastruktur og løpende vedlikehold. Det er der sammenligningen snur.

En side-ved-side for en distribusjon på 1000 fibre:(Disse tallene er basert på typiske amerikanske markedspriser og installasjonstider vi har sporet på tvers av flere prosjekter. Tallene dine kan variere, men forholdstallene har en tendens til å holde.)

Datakilder: Arbeidsrater basert på BICSI-installatørundersøkelser 2023-2024; rack plass kostnader fra Uptime Institute colocation benchmarks; komponentprising fra aggregerte distributørtilbud.

Takeaway er ikke "MTP/MPO vinner alltid." Det er detkrysspunktet skjer rundt 400-500 fibre. Under det kan LCs lavere komponentkostnad oppveie arbeidsforskjellen. Utover det forenes MTP/MPOs installasjonseffektivitet og tetthetsfordeler raskt.

Vår oppfatning:Vi har sett team bli brent ved å fokusere for snevert på innledende sitater. Én kunde sparte $15 000 på komponenter ved å gå all-LC, brukte så $40 000 mer på installasjon og gikk tom for rackplass seks måneder senere. Det "billigere" alternativet kostet dem et ekstra skap og en helg med nødgjenoppretting. Planlegg for hvor du vil være om 3 år, ikke bare hvor du er i dag.

Hvordan "High Density" faktisk ser ut

Tall som "12x densitetsforbedring" blir kastet rundt mye. Her er hva det betyr i praksis.

Ta et standard 1U patchpanel. Med LC dupleksadaptere får du plass til 48 porter, som gir deg 96 fibertilkoblinger. Ganske tett etter tradisjonelle standarder. Bytt nå disse LC-adapterne for MTP-24-grensesnitt. Samme 1U-plass, men nå håndterer hver port 24 fibre i stedet for 2. Det er 1152 fiberforbindelser i samme rackenhet.

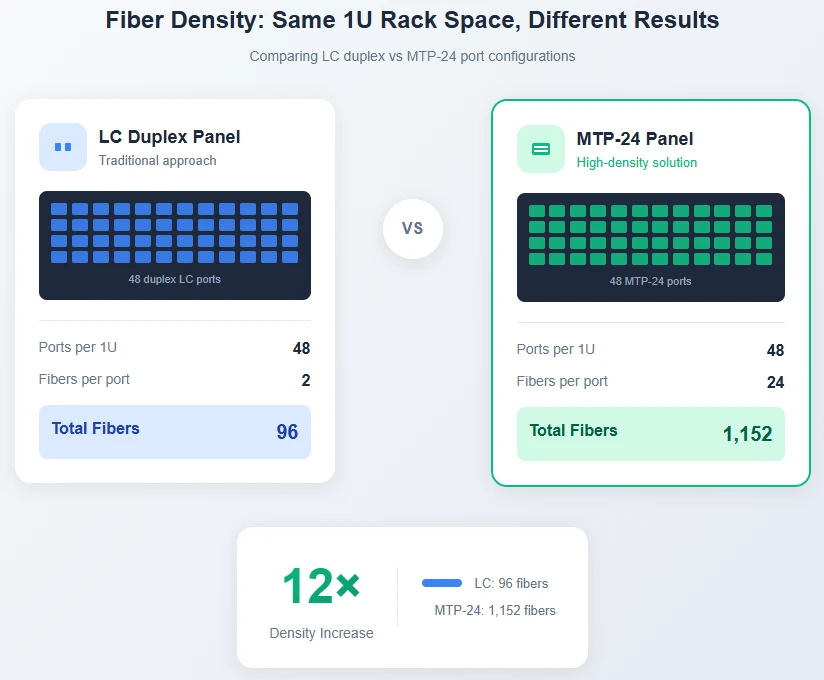

Figur 1: Samme 1U rackplass gir dramatisk forskjellig fiberkapasitet. MTP-24-konfigurasjon oppnår 12× tilkoblingstettheten til LC-dupleks.

Dette betyr mest i miljøer der stativplassen er begrenset eller dyr. Samlokaliseringsfasiliteter som belaster $800-1500 per månedlig stativ, gjør tetthet til en direkte kostnadsstang. Bedriftsdatasentre med faste fotavtrykk møter det samme trykket fra en annen vinkel - hver rackenhet som forbrukes av kabling er en du ikke kan bruke til databehandling.

Men tetthet gir sine egne utfordringer. Når en MTP-24-tilkobling svikter, går 24 fibre ned samtidig i stedet for 2. Feilsøking krever ulike verktøy og ferdigheter. Rengjøring av en 24-fiber endeflate er mer involvert enn å rengjøre en enkelt LC-hylse. Dette er ikke grunner til å unngåfiberkabling med høy-tetthet-de er grunner til å planlegge det riktig.

Hvorfor de fleste datasentre ender opp med å bruke begge

Her er noe markedsføringsmateriellet ikke legger vekt på: flertallet av moderne datasentre velger ikke mellom LC og MTP/MPO. De bruker en strukturert kablingsarkitektur som utnytter hver teknologi der det er fornuftig.

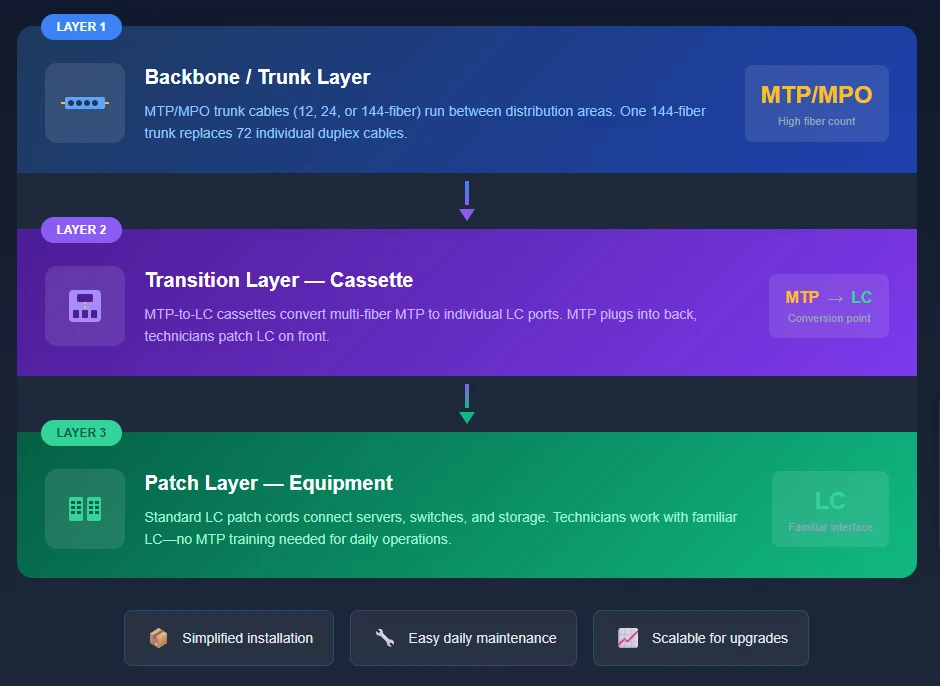

Figur 2: Tre-hybridarkitektur - MTP/MPO-tetthet for ryggrad, kassetter for overgang, LC-tilgjengelighet for patching.

Ryggraden lagetbruker MTP/MPO-trunnkabler-vanligvis 12, 24 eller 144-fiberenheter-som går mellom hovedfordelingsrammer og topp-av-rackplasseringer. Én 144-fiber MTP-trunk erstatter det som ellers ville vært 72 individuelle duplekskabler. Kabelveibesparelsene alene er betydelige, og installasjon blir et spørsmål om å koble sammen forhåndsterminerte enheter i stedet for å trekke og avslutte dusinvis av individuelle kabler.

Overgangslageter der MTP møter LC. Kassettmoduler-små kabinetter med MTP-porter på baksiden og LC-porter foran-sitter inne i fiberpatchpaneler. MTP-stammen kobles til baksiden; teknikere jobber med standard LC-koblinger på fronten. Dette er broen som gjør hybridtilnærmingen praktisk.

Lappelageter alt LC. Server-NIC-er, lagrings-HBA-er og de fleste svitsjporter bruker LC-grensesnitt-transceivere. Folk som gjør daglige--bevegelser, legger til og endringer, fungerer med kjente LC-patch-kabler. De trenger ikke å vite eller bry seg om at ryggraden bak kassetten er MTP/MPO-de ser bare LC-porter.

Vår oppfatning:Kassetten er den ukjente helten i moderne fiberinfrastruktur. Den lar deg fange MTP/MPOs tetthet og installasjonsfordeler for de lange løpene samtidig som LCs tilgjengelighet bevares for tilkoblingene som endres ofte. Hvis du bygger ny infrastruktur, start planleggingen fra kassetten og utover-hvilket fiberantall trenger du på hvert rack? Det styrer trunk-spesifikasjonene og kravene til LC-porter.

Polaritet: Feilen som koster helger

Hvis det er ett emne der vi har sett de mest unngåelige problemene, er det polaritetshåndtering i MTP/MPO-systemer.

Med LC-tilkoblinger er polariteten enkel-du matcher Tx til Rx. Rot det til, og du bytter de to fibrene. Tar 30 sekunder. Med 12 eller 24 fibre i en enkelt kontakt blir regnestykket komplisert. TIA-568-standarden definerer tre polaritetsmetoder, og å blande dem fører ikke bare til at én kobling mislykkes – den kan forvrenge flere fiberpar på måter som er genuint smertefulle å diagnostisere.

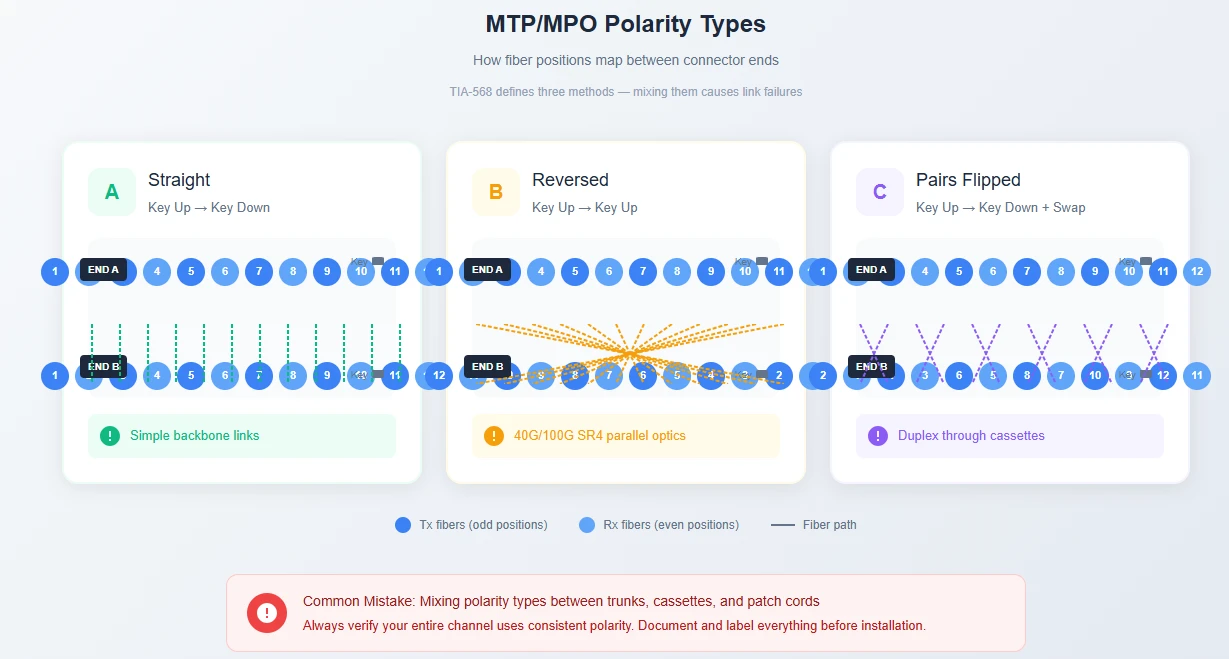

Figur 4: MTP/MPO-polaritetsmetoder - posisjon 1-tilordning bestemmer Tx/Rx-justering. Type B (omvendt) er mest vanlig for parallelloptikk.

Løsningen er ikke komplisert-den krever bareplanlegging før bestilling. Dokumenter polaritetsskjemaet ditt. Sørg for at kassettene, koffertene og patchledningene følger samme metode. Merk alt. Og test med en MPO-kompetent tester før du går live, ikke etter at noen har rapportert en koblingsfeil.

TIA-568.3-D spesifiserer at testledninger skal verifiseres ved tap på 0,3 dB eller bedre. Hvis du ser høyere tall eller inkonsekvente resultater på tvers av fiberposisjoner, er polariteten det første du må sjekke. ^[1]

Fremtidig-Proofing: Hva 400G og 800G betyr for kablingen din

Hvis du bygger infrastruktur i dag som må vare i 5-7 år, er veikartet for 400G og 800G viktig.

Her er banen: 100G parallelloptikk (SR4) bruker 8 fibre med MTP-12-kontakter. 400G DR4 bruker samme 8-fibertilnærming. Men 400G SR8- og 800G-distribusjoner flyttes til 16-fiber MTP-kontakter for høyere kjørefelttall.

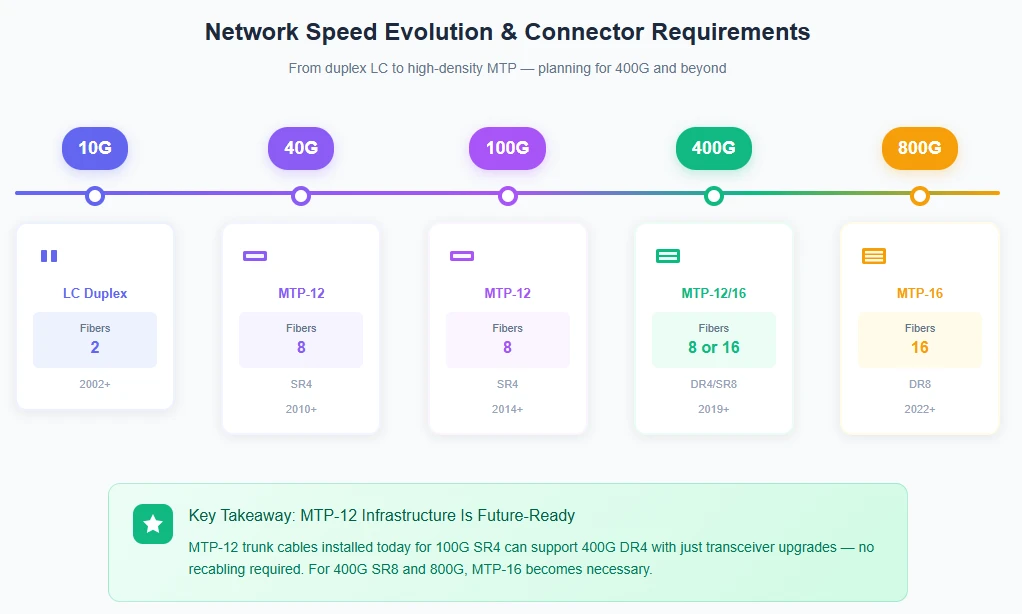

Figur 3: Nettverkshastighetsutvikling og tilsvarende koblingskrav. MTP-12-infrastruktur støtter oppgraderinger gjennom 400G DR4; MTP-16 muliggjør 400G SR8 og 800G.

Den praktiske implikasjonen: MTP/MPO-trunkinfrastruktur du installerer i dag for 100G kan håndtere 400G DR4 med bare transceiver-oppgraderinger-ingen omkabling er nødvendig. Det er en betydelig fordel fremfor LC-bare arkitekturer, som vil kreve å legge til fiberantall for å støtte parallelloptikk ved disse hastighetene.

For AI- og ML-klynger er dette allerede aktuelt. GPU-til-GPU-sammenkoblinger driver 400G-adopsjon nå, med 800G i nær horisont. Hvis veikartet ditt inkluderer noen seriøs beregningstetthet,fiberkabling med høy-tetthetmed MTP/MPO er ikke valgfritt-det er bordinnsats.

Testing: Ikke hopp over denne delen

Å teste MTP/MPO-koblinger er ikke det samme som å teste LC-koblinger, og forskjellen er ikke bare akademisk.

Dukantest MTP-koblinger med breakout-kabler og en standard duplekstester. Koble breakouten til MTP-enden, test hvert fiberpar individuelt med din OLTS, gjenta for alle posisjoner. For en 12-fiberkontakt er det 6 testsykluser per ende. Multipliser med hver tilkobling i installasjonen, legg til oppsetttid for referansekabler, og du ser på en testprosess som tar 5-10 ganger lengre tid enn den trenger.

Moderne MPO-spesifikke testere (som Fluke MultiFiber Pro) skanner alle fiberposisjoner samtidig. IEC TR 61282-15 testveiledningen anbefaler nå testere med innebygde MPO-grensesnitt av akkurat denne grunnen-tidsbesparelsene er dramatiske, og du eliminerer det feilutsatte trinnet med å administrere flere breakout-tilkoblinger. ^[2]

Test alt etter installasjonen, før du setter lenker i produksjon. Kontaminering og polaritetsfeil er mye lettere å fikse når stativene ikke er strømførende og operasjonsteamet ikke puster deg i nakken.

Få komponentene riktig

Ikke alle MTP/MPO-kontakter er skapt like. Standard MPO-kontakten (i henhold til IEC 61754-7) har eksistert siden 1990-tallet. MTP-US Conecs varemerkebeskyttede versjon – legger til flere forbedringer som er viktige for modernefiberkabling med høy-tetthet:

Flytende hylsedesignforbedrer fysisk kontaktjustering, spesielt viktig når du legger til flere fibre

Metallpinneklemmer(vs. plast på generisk MPO) reduserer pinnebrudd under gjentatte parringssykluser

Strangere produksjonstoleransergir lavere og mer konsistent innsettingstap-typiske spesifikasjoner er 0,15-0,35 dB for MTP med lavt tap vs. 0.25-0.50 dB for standard MPO

MTP og MPO er fysisk kompatible-du kan koble en MTP-kobling til en generisk MPO uten problemer. Men for kritisk infrastruktur rettferdiggjør ytelsesforskjellen premien.

Ved innkjøpfiberoptiske kontakterog sammenstillinger, se etter leverandører som gir individuelle testrapporter for hver kabel. Generiske "oppfyller spesifikasjoner"-påstander er mindre nyttige enn faktiske målte verdier. Du vil se data om innsettingstap som viser hvilke spesifikke fibre som treffer hvilke tall-det er slik du fanger opp problemer før de når installasjonsstedet.

Installasjonspraksis som forhindrer tilbakeringing

Noen få installasjonsdetaljer betyr uforholdsmessig:

Renslighet er alt.En 1-mikron støvpartikkel på en enkeltfiber LC-hylse påvirker én tilkobling. Den samme partikkelen på en MTP-24-hylse kan bryte ned flere fiberkjerner samtidig. Inspiser alltid endeflatene med et fiberskop (200x minimum forstørrelse) og rengjør med passende verktøy før hver paring. De få ekstra minuttene per tilkobling sparer timevis med feilsøking senere.

Respekter bøyeradius.Regelen for 10x-ytre-diameter gjelder både LC- og MTP/MPO-kabler. Strammere bøyninger øker innsettingstap og kan forårsake mikrofrakturer som viser seg som periodiske feil måneder etter installasjon. Bruk passende kabelstyring-vertikale ledere, horisontale guider-som opprettholder radius gjennom hele banen.

Match kjønn riktig.MTP/MPO-kontakter kommer i hann- (med styrepinner) og hunnkonfigurasjoner (med nålehull). Utstyrsporter er alltid hanner, så kabler som kobles til utstyr trenger hunnender. Trunk-til-trunk-forbindelser bruker vanligvis hann-til-hann med en hunn-til-hun-adapter. Det er dyrt å tvinge frem kjønn som ikke samsvarer, skader styrepinner-og erstatte skadede koblinger på forhåndsterminerte sammenstillinger.

Dekk alt.Støvhetter finnes av en grunn. Hver kobling som ikke er aktivt i bruk, skal ha lokk. Det er en enkel vane som forhindrer den vanligste kilden til tilkoblingsproblemer.

Så hva bør du egentlig gjøre?

I stedet for å tilby en generisk "det avhenger"-konklusjon, er her et praktisk beslutningsrammeverk basert på parameterne som faktisk driver valget.

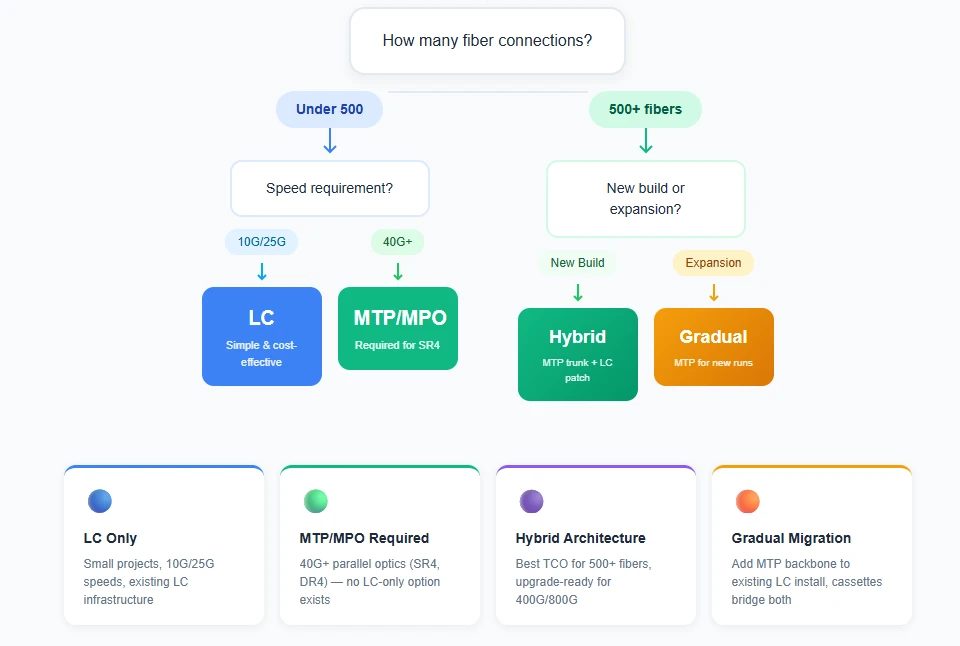

Figur 5: Beslutningsramme - samsvarer med prosjektparametrene dine til riktig kablingstilnærming.

Flytskjemaet fanger opp de viktigste beslutningspunktene, men her er logikken bak det: antall tilkoblinger setter grunnlinjen (TCO-kryssing skjer rundt 400-500 fibre), hastighetskrav kan overstyre den grunnlinjen (40G+ parallelloptikk krever MTP/MPO uavhengig av skala), og prosjekttypen påvirker implementeringsstrategien (nybygg kan optimeres fra bunnen av behovet bakover).

Det riktige svaret avhenger av det spesifikke antallet-tilkoblingstaller, hastighetskrav, begrensninger i stativplass, arbeidskostnader. Kjør din egen TCO-analyse med ekte tilbud. For veiledning om komponentspesifikasjoner og tilpassede sammenstillinger,kontakt EVOLUX sitt fagteamfor å hjelpe til med å matche produktene til dine spesielle distribusjonskrav.

Siste tanke:Kablingsinfrastruktur har vanligvis en levetid på 10-15 år. De teknologiske beslutningene du tar i dag vil være støtteutstyr som ikke eksisterer ennå. Bygg inn mer kapasitet enn du tror du trenger - den inkrementelle kostnaden for høyere fibertall er nå mye lavere enn gjenopprettingskostnaden senere.

Referanser

[1] TIA-568.3-D, optisk fiberkabling og komponentstandard. Telekommunikasjonsbransjens forening, 2016.

[2] Fluke Networks, "Multi-fiber Push On (MPO) Connectors," teknisk referanse. https://www.flukenetworks.com/expertise/learn-about/multi-fiber-push-mpo-kontakter

Merknad om data:Kostnadstall i denne artikkelen er estimater basert på amerikanske markedsforhold og typiske prosjektomfang. Faktiske kostnader varierer etter region, leverandør og prosjektspesifikasjoner. Spesifikasjoner for tap av innsetting og tap av retur representerer typiske produsentdata; verifiser alltid med gjeldende datablad før endelig design. Kostnadssammenligningstabellen presenterer representative scenarier-din spesifikke situasjon kan variere basert på lokale arbeidspriser, anleggskostnader og leverandørpriser.
