En fibertråd eller to - som er kjerneforskjellen mellom simpleks og dupleks fiberoptiske kabler. Men valget mellom dem former mer enn bare materialkostnad. Det bestemmer patch-paneltettheten din, spesifikasjonen for hver patch-kabel i løpet, og - mest kritisk - om den fysiske arkitekturen til hele koblingen faktisk samsvarer med det nettverket krever. Her er en rask-referansesammenligning, og hvis du trenger hele bildet, fortsett å lese.
Simplex fiberoptisk kabel: One Strand, One Direction
En simpleks fiberoptisk kabel har en enkelt tråd av glass eller plastfiber inne i en beskyttende kappe. Den fører data i én retning - fra kilde til mottaker, punktum. Ingen returbane, ingen to-samtale.
Denne enveisdesignen passer til et spesifikt sett med jobber. CCTV-overvåking er det klassiske eksemplet: Kameraet tar opp video og skyver strømmen til en opptaksenhet. Opptakeren trenger aldri å sende data tilbake til kameraet over den samme fiberen. Industrielle sensornettverk fungerer på samme måte som - en temperatursonde på en fabrikk sender målinger til et kontrollpanel, og dashbordet har ingen grunn til å snakke tilbake.
Simplex-kabler kjører også kringkastingsinfrastruktur. I TV-produksjon sender et kamera feeden sin til en sentral kringkastingsenhet gjennom en simpleksfiberforbindelse. Medisinsk bildebehandlingsutstyr - endoskopisystemer, visse røntgenmaskiner - er avhengige av den samme ensrettede tilnærmingen. Bildeenheten sender høy-data til en behandlingsstasjon, og det er hele databanen.
På den fysiske siden er simpleksfiber lettere og tar mindre brettplass. En enkelt tråd avsluttet med enSC fiberoptisk kontakteller FC-kontakten er rask å installere og enkel å feilsøke. Én fiber, én justering, ett potensielt feilpunkt - og den enkelheten har reell verdi i stor-sensorimplementering der du kjører hundrevis av individuelle koblinger.
Tosidig fiberoptisk kabel: To-kommunikasjon
En dupleks fiberoptisk kabel bunter sammen to fibertråder i en zipcord-konfigurasjon - to tråder side om side, forbundet med en tynn stripe av jakkemateriale. En tråd håndterer overføring (TX), de andre håndtakene mottar (RX), så en enkelt kabel gir full toveiskommunikasjon.
Tenk på hva som skjer inne i et datasenter. En server snakker med en bryter - forespørsler går ut, svar kommer tilbake, og begge retninger forblir opptatt samtidig. Etasjebrytere går inn i en kjerneryggrad, og hver og en av disse opplinkene fører trafikk begge veier. Det er ikke en tilfeldighet; det er hvordan protokollene fungerer. Ethernet, Fibre Channel, SONET - de antar alle en samtidig sende-og-mottaksbane. Dupleksfiber eksisterer fordi moderne nettverk ikke bytter.
Full-dupleksdrift betyr at begge trådene forblir aktive samtidig. En arbeidsstasjon sender en forespørsel til en server på den ene tråden mens serveren skyver et svar tilbake på den andre. Ingen venting, ingen tur-, ingen bortkastet båndbredde. Det er forskjellig fra halv-dupleks, der data går begge veier, men bare én vei om gangen - walkie-talkie-modellen, der du holder snakkeknappen og den andre personen venter.
Dupleks patch-ledninger er terminert med parede kontakter. AnLC-til-LC dupleks patchkabeler den mest utbredte kabelenheten i datasentre i dag, takket være LC-kontaktens kompakte 1,25 mm hylse og direkte kompatibilitet med SFP og SFP+ transceivere.
Enkel-modus vs multimodus
Både simpleks og dupleks fiberoptiske kabler kommer i enkelt-modus- og multimodusversjoner. Dette valget bestemmer avstand og båndbredde, så det er verdt å forstå klart.

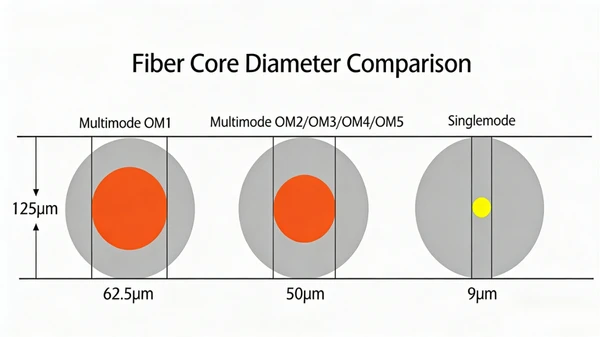

Enkelt-modusfiber har en kjernediameter på 8 til 10 mikron og bærer én lysstråle. Den tette kjernen eliminerer modal spredning, som holder signalet rent over lange avstander - vi snakker kilometer, ikke meter. Enkelt-modus simpleks- og dupleks-kabler er standarden for telekommunikasjonsnettverk, bynettverk og enhver kobling over noen få kilometer. Kostnaden er høyere fordi enkeltmodussendere/mottakere- bruker laserlyskilder i stedet for de billigere LED-ene i multimodussystemer.
Multimodusfiber har en større kjerne - 50 eller 62,5 mikron - og lar flere lysmoduser bevege seg samtidig. Det gir sterk båndbredde over korte løp, men signalet degraderes raskere fordi de mange lysbanene treffer mottakeren på litt forskjellige tidspunkter. Modal dispersjon dekker effektive multimodusavstander på 300 til 550 meter for 10G-koblinger, avhengig av OM3- eller OM4-kabelkvalitet. For campusnettverk, koblinger innen-bygging og korte datasenterkjøringer er multimodus dupleksfiber det kostnadseffektive{12}}valget.
Hvor disse kablene ender ved distribusjonspunkter, er en brønn-spesifisertfiberoptisk koblingsboksholder skjøtepunkter organisert og beskyttet. Denne detaljen sparer timevis med feilsøking når du jakter på en problematisk kobling måneder etter installasjonen.
Simplex vs dupleks fiberoptiske kabler
Kostnad er det første vi spør om. Simplex-kabel bruker én fiberstreng og én kontakt per ende - mindre materiale, lavere pris per kjøring. Når vi trekker hundrevis av sensorstrømmer gjennom et industrianlegg eller kobler et bygnings-omfattende CCTV-nettverk, samles besparelsene per-opp raskt opp. Duplekskabel koster mer på grunn av den andre tråden og ekstra koblinger, men den gir toveis evne som simpleks ikke kan replikere.
Installasjon er det andre spørsmålet. Simplex-kabler er tynnere, mer fleksible og lettere å føre gjennom tette rør. Tosidige kabler løper bredere på grunn av glidelåskonstruksjonen, som skaper begrensninger i patchpaneler med høy-tetthet. Men her er avveiningen: tosidige kabler eliminerer behovet for å administrere to separate simplekskjøringer når prosjektet trenger toveiskommunikasjon. I nettverksmiljøer er én duplekskabel renere enn to simplekskabler som er rutet til samme destinasjon.
Båndbreddekapasitet favoriserer dupleks i enhver nettverkskontekst. Samtidig toveis-dataflyt betyr at koblingens fulle kapasitet fungerer i begge retninger samtidig. En simplekslenke dedikerer all båndbredde til én retning - effektiv for sensorfeeds og kringkasting, men den støtter ikke sende-og-mottakssyklusen som IP-nettverk krever.
Koblingskompatibilitet er identisk på tvers av begge typer. Det sammefiberoptiske adapteresom kobler SC-til-SC eller LC-til-LC-forbindelser fungerer med simpleks- og duplekssammenstillinger om hverandre. To simplekskabler kan erstatte én duplekskabel, og det motsatte gjelder. I praksis foretrekkes dupleks for nettverkstilkoblinger fordi det holder kabelhåndteringen renere.
Hvor skal du bruke Simplex fiberoptiske kabler
Simplex fiber hører hjemme i alle applikasjoner der data flyter i én retning fra kilde til mottaker: CCTV- og videoovervåkingssystemer, industrielle automasjonssensorer og IoT-overvåkingsnettverk, distribusjon av kringkastingssignaler (som f.eks. kamera-til-produksjonsanlegg), overføring av medisinsk bildediagnostikk (som endoskop-tilkopling av endoskop- og høye perimeterstasjoner og sensorstasjoner,{3} deteksjonssystemer.
I alle disse scenariene genererer kildeenheten data og mottakerenheten bruker dem. Det finnes ingen returkanal i applikasjonsdesignet, så å kjøre duplekskabel øker kostnadene uten å legge til funksjon.
Hvor du kan bruke dupleks fiberoptiske kabler
Dupleksfiber går overalt der toveiskommunikasjon skjer - som dekker det overveldende flertallet av nettverksinfrastrukturen. LAN-ryggradsforbindelser mellom svitsjer og rutere, server-for å-bytte koblinger i datasentre, WAN-forbindelser mellom bygninger, fiber-til--desk-distribusjoner for arbeidsstasjoner med høy-båndbredde, og tilkoblinger til fibermodemer og mediefiberkonverterere. Hvis enheten i hver ende både sender og mottar data - og som beskriver hvert nettverksutstyr bygget i løpet av de siste tjue årene, er - dupleks kabelen som skal spesifiseres.
En utvikling som er verdt å vite om: BiDi (toveis) sender/mottakere oppnår to-kommunikasjon over en enkelt fiberstreng ved å bruke forskjellige bølgelengder for sending og mottak. BiDi-transceivere sammenkoblet med simplekskabler reduserer fiberantallet i metro- og aksessnettverk der det er trangt om kanalplass. Tilnærmingen krever bølgelengde-spesifikke transceivere i begge ender, så det er en målrettet løsning i stedet for en generell erstatning for dupleks.
Hvordan velge riktig fiberoptisk kabel for applikasjonen din
Avgjørelsen kommer ned til ett spørsmål: fører koblingen data i én eller to retninger? Én retning - en sensor som mater et dashbord, et kamera som mater en opptaker - betyr enkelsidig. To retninger - enhver nettverkstilkobling - betyr tosidig.
Utover det, ikke overse termineringskvaliteten. En ren, skikkelig polertfiberoptisk hurtigkoblingpå begge kabeltyper overgår en dårlig terminert premiumkabel hver gang. Den beste kabelen på markedet vil ikke lagre en kobling med en skitten eller feiljustert endeflate.
For de fleste nettverksbygg er en kombinasjon av begge kabeltyper fornuftig. Kjør dupleks for aktive nettverkstilkoblinger. Bruk simplex for dedikerte overvåkings-, sensor- og kringkastingsfeeder. Ved å matche kabeltypen til den faktiske dataflyten - i stedet for å bruke dupleks som standard for hver kjøring - holder materialkostnadene kontrollert og kabelveier håndterbare uten å gi opp ytelsen der det teller.
