Skrevet for nettverksinstallatører og innkjøpsteam, og sjekket mot gjeldende MPO-grensesnittstandard (IEC 61754-7) og TIA-568.3 polaritetsmetoder, slik at du kan verifisere de tekniske punktene i stedet for å tro på dem.
En MPO-adapter ser ut som en enkel plastkobling, men inne i en fiberkobling med høy-tetthet gjør den én kritisk jobb: den holder to multi-MPO-koblinger med flere fiber ansikt til ansikt, slik at hver fiberkjerne er på linje med partneren sin på samme øyeblikk. I et datasenter der et enkelt 1U-panel kan bære hundrevis av fibre, er en feiljustert eller feil -polaritetsadapter forskjellen mellom en ren kobling og timer med sporing av en tilkobling som ser fin ut, men som ikke passerer lys.
Denne veiledningen forklarer hva en MPO-adapter er, hvordan den faktisk fungerer, typene du vil møte på et dataark (polaritet, fiberantall, kjønn og hus), og en trinn{0}}for-måte for å velge den riktige. Der det betyr noe, peker den på grensesnittet og polaritetsstandardene slik at du kan bekrefte en del i stedet for å gjette.
Hva er en MPO-adapter?
En MPO-adapter, noen ganger skrevet som en MPO/MTP-adapter, er en fiberoptisk koblingsenhet bygget for multi-fiber MPO-kontakter. Den mottar en kobling fra hver side og holder dem i riktig retning slik at en hel rad med fibre, enten det er 8, 12, 16 eller 24 av dem, passer sammen gjennom ett kompakt grensesnitt.
I motsetning til enenkelt-fiber LC-adapter, som kobler bare to fibre, en MPO-adapter administrerer en hel rekke, noen ganger to stablede rader. Det er det som gjør den til ryggraden i oppdatering med høy-tetthet, der stativplass, luftstrøm og kabelføring er under press.

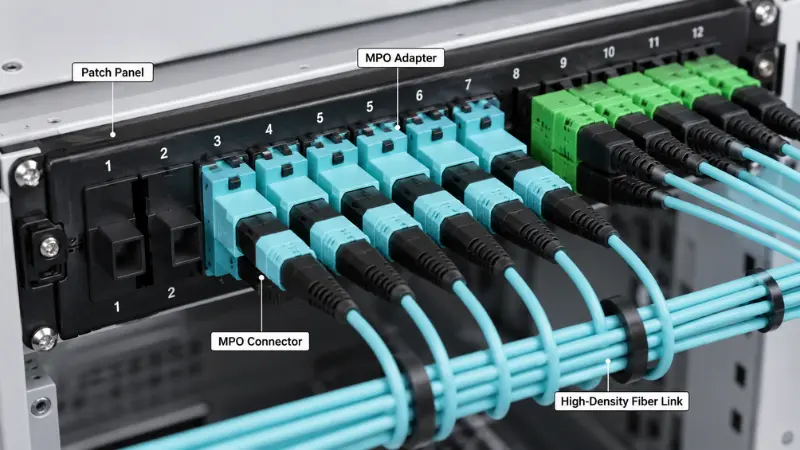

Du vil vanligvis finne MPO-adaptere i datasenterpatchpaneler og MPO-kassetter, ryggrads- og trunkkabling, optiske distribusjonsrammer og migrasjonsprosjekter som flytter 40G, 100G eller 400G duplekskoblinger over til parallell optikk.
MPO-adapter vs MPO-kontakt
De to begrepene reiser sammen, men de er ikke den samme delen. Kontakten er på kabelen; adapteren er i panelet.
| Punkt | MPO-adapter | MPO-kontakt |
|---|---|---|
| Hovedfunksjon | Kobler og justerer to MPO-kontakter | Avslutter en rad med optiske fibre |
| Hvor den sitter | Monteres i panel, kassett eller adapterplate | Festes til enden av en bagasjerom eller patchkabel |
| Nøkkeljobb | Holder begge kontaktene i riktig retning | Bærer fibrene og parrer seg med motsatt kontakt |
| Hva skal sjekkes | Polaritet, nøkkelorientering, boligstil, fiberantall | Fiberantall, kjønn, hylsegrad, polering, innsettingstap |
Kort sagtMPO-kontakter den delen som er festet til kabelen, mens adapteren er den delen i panelet som lar to kontakter parres riktig.
Hvordan fungerer en MPO-adapter?
En MPO-adapter er en mekanisk guide, ikke en optisk komponent. Den inneholder vanligvis ingen egen fiber. Når du skyver en kobling inn fra hver side, fikserer adapterhuset orienteringen og holder riktig sammenkoblingsposisjon slik at de to hylsene kan møtes rett.
Hus, nøkkel og styrepinner
Hver MPO-kontakt bruker en rektangulær fler-fiberhylse (MT) med en liten nøkkel på den ene siden av kroppen. Adapteråpningen er formet etter den nøkkelen, så en kobling sitter bare én vei. Finjustering kommer imidlertid fra selve hylsene. I et riktig par er den ene kontakten festet, som betyr hann med to styrepinner, og den andre er frigjort, noe som betyr hunn med to styrehull. Pinnene glir inn i hullene og registrerer de to hylsene til innenfor mikron. DeMPO-grensesnittdimensjonersom definerer denne pinne- og styrehullsgeometrien- for hann- og hunnplugger, er angitt i IEC 61754-7, og derfor kan kompatible kontakter og adaptere fra forskjellige produsenter gripe sammen.
Koblingskjønn er ikke valgfritt
Fordi innretting avhenger av pinner som sitter i hull, trenger et fungerende sammenkoblet punkt nøyaktig én hann- og én hunnkontakt. To hanner vil ikke sitte, siden det ikke er hull for å ta tappene, og å tvinge dem kan skade endeflatene. To hunner har ingenting for å justere dem i det hele tatt. Så før du bestiller, spor kjønnet langs hele lenken: hvis bagasjerommet lander kvinne, må kassetten eller lappsnoren på den andre siden ta med pinnene. Adapteren kan ikke fikse uoverensstemmelse mellom kjønnene; den holder bare det du gir den.
MPO-adapterpolaritet og nøkkelorientering forklart
Polaritet er den delen av MPO-arbeidet som gir flest feltfeil, fordi delene kan passe mekanisk mens den optiske banen er feil. I en duplekslink sender den ene fiberen og den andre mottar. På tvers av en multi-fiber MPO som sender-og-mottaksforhold må overleve hver trunk, kassett og patchledning i kanalen, så polaritet er en egenskap for hele koblingen, ikke til noen enkelt adapter.
Type A, Type B og Type C
TIA-568.3 beskriver tre array-polaritetstyper. De er forskjellige i hvordan fibrene er kartlagt ende til ende og i hvordan koblingene er nøkkelet.
| Type | Fiberkartlegging (der posisjon 1 lander) | Nøkkelorientering | Hvor det passer |
|---|---|---|---|
| Type A (rett) | Posisjon 1 til posisjon 1 | Tast-opp til taste-ned | Kassett-basert strukturert kabling; kanalen trenger én snudd patch-ledning |
| Type B (omvendt) | Posisjon 1 til posisjon 12 | Tast-opp til taste-opp | Det vanlige valget for direkte parallelloptikk; de samme patch-ledningene fungerer i begge ender |
| Type C (par-snudd) | Posisjon 1 til posisjon 2, i byttet par | Tast-opp til taste-ned | Noen dupleks MPO-til-LC-systemer |
Alle tre er gyldige og standarder-kompatible, og alle tre oppnår det samme målet om å få overføring i den ene enden for å motta i den andre. Haken er at de ikke er interoperable hvis du blander dem. Velg én metode for hele installasjonen og hold den konsistent, fordiTIA-568.3 polaritetsmetoderer utskiftbare i resultat, men ikke når de kombineres i samme kanal.
Lesetast-opp og tast-ned
Tast-opp betyr at koblingens nøkkelfane peker opp; tast-ned betyr at den peker ned. Med nøkkelen opp og enden vendt mot deg, sitter posisjon 1 helt til venstre. Hvorvidt to sammenkoblede koblinger møter tast-opp til tast-ned eller tast-opp til tast-opp er nøyaktig det som avgjør en rett versus en omvendt kartlegging, så på et dataark er nøkkelforholdet en direkte pekepinn på polaritetstypen. En felle er verdt å flagge: reversering av posisjoner reverserer også den vinklede endeflaten påAPC singlemode-kontakter, så Type B er vanligvis en multimodus, flat-polsk konvensjon. Hvis du arbeider med APC, bekreft poleringen og vinkelen før du antar en metode.
MPO vs MTP-adapter: Er de de samme?
Du vil ofte se deler merket MPO/MTP og lurer på om du kjøper to forskjellige ting. MTP er et registrert varemerke for US Conec for sin egen forbedrede MPO-kontakt, bygget for strammere toleranser med en flytende hylse og en metallstiftklemme. Per definisjon anMTP-kontakten er fullstendig kompatibel med MPO-standarden, så MTP og generisk MPO henger sammen. Enkelt sagt, hver MTP er en MPO, men ikke hver MPO er en MTP.
For en adapter betyr dette at en MPO-adapter av høy kvalitet passer både MTP og generiske MPO-kontakter; de praktiske forskjellene i tapskonsistens og sammenkoblingssyklus-holdbarhet lever hovedsakelig i koblingen, ikke koblingen. Når en prosjektspesifikasjon sier MTP, er det verdt å sjekke om kunden mener det amerikanske Conec-merket spesifikt eller bruker ordet løst for en hvilken som helst MPO, fordi den enkelte distinksjonen endrer pris og innkjøp. For en dypere sammenligning, se vårguide til MPO og MTP fiber.
Typer MPO-adaptere
Etter fiberantall: 8, 12, 16 og 24
Tilpass adapteren til kontaktformatet og applikasjonen. Vanlige tellinger og hvor de vises:
- 8 og 12 fiber:40G-SR4 og 100G-SR4 bruker 8 fibre, ofte plassert inne i en 12-fiber MPO; singlemode 400G-DR4 bruker også 8 fibre i en MPO-12.
- 16 fiber:400G-SR8 og 800G-variantene bruker 16 fibre, hvorav 8 sender og 8 mottar, i en MPO-16.
- 24 fiber:et format med to-rader for svært høy tetthet og noen eldre 100G-SR10-koblinger.
En MPO-12 og en MPO-16 er ikke utskiftbare. De er forskjellige i hylsebredde og nøkkel, så adapteråpningen er også forskjellig. Bekreft tellingen på både kontakten og panelet før du kjøper.Multi-count MTP/MPO-adaptereer tilgjengelige for å forenkle strømpen, men adapteren må fortsatt matche kontakten du faktisk bruker.
Enkeltmodus vs multimodus
MPO-adaptere kommer for begge. Enkeltmodus (OS2) passer for lengre rekkevidde og strammere tapsbudsjetter, mens multimodus (OM3, OM4, OM5) dominerer kort-høyhastighetslinkene inne i datasenteret. Fibertypen driver polering av kontakten og ytelsesgraden, og ofte husets farge. Hvis du fortsatt bestemmer deg for hvilken du skal distribuere, vår oversikt oversinglemode versus multimode fiberlegger ut avveiningene-.
Fargekode og hus
Farge er en nyttig første ledetråd. Aqua signaliserer vanligvis OM3 eller OM4, magenta eller erika violet signaliserer ofte OM4, limegrønt signalerer OM5, og blått eller grønt er vanlig for singlemode. Det er imidlertid en anelse, ikke en garanti, fordi produsentene varierer og UPC-versus-APC-valget påvirker også kroppsfargen. Les dataarket for fibertype, polaritet og kvalitet i stedet for å kjøpe på husfarge alene. Hvis fargebeslutningen din virkelig avhenger av glasset, er detOM1 til OM5 multimodusfamilieforklarer hvordan karakterene kartlegger søknader.
Flensert vs flensløs
Dette er en{0}}panelbeslutning som er mer enn en ytelsesbeslutning.
| Aspekt | Flensed | Flensløs |
|---|---|---|
| Montering | Skru-festet til et metallpanel | Fest-klippet, verktøy-mindre |
| Best når | Faste ODF- eller patchpaneler, tyngre håndtering, hyppig re{0}}repatch | Modulære paneler og kassetter med høy-tetthet, rask montering |
| Bytt-av | Sterkere hold, tregere å montere | Rask å montere, fastholdelse er avhengig av panelutskjæringen |
Hvis adapteren bor i en fast metallramme som blir håndtert ofte, er flens det tryggere valget. Hvis du pakker et tett modulært panel og ønsker verktøy-mindre montering, vinner flensløs vanligvis.
Hvor brukes MPO-adaptere?
I stedet for å liste opp applikasjoner, hjelper det å se på tilkoblingspunktet og valgnotatet for hver.
Datasentre.MPO-adaptere sitter i patchpaneler, på baksiden av kassetten og ved -trunk-til-trunk-koblinger. En typisk bane kjører et høyt-tallMPO trunk eller patchkabelpå et panel, og bryter det deretter ut gjennom kassetter til LC dupleksporter. Merknad om valg: samsvar med kassettens polaritetstype og nøkkelorientering, ellers vil utbruddet ikke bevare sending og mottak.
Telekom og ODF.I optiske distribusjonsrammer og sentral-kontorruting, konsoliderer MPO mange fibre til kompakte paneler. Hvis du velger mellom rammestiler, vår sammenligning avODF versus patchpaneldekker der hver passer.
Kassetter og breakout.Mange kassetter bruker MPO-adaptere bak og LC foran, og gjør den ene stammen til tosidige patching-porter. For blandede distribusjoner, seLC versus MTP/MPO for høy tetthet, og hvor en
8-kjerne SC-til-MTP/MPO-utbruddgir mening.
Høy-migrering.Ved å gå fra dupleks til parallell optikk, forenkler MPO-kablingen det fysiske laget. 400G-SR8, for eksempel,16 fibre over en MPO-16i henhold til IEEE 802.3. Hvis du tar et 100G-trinn først, vår
100G kabling guidegår gjennom alternativene.
Fordeler på et øyeblikk
| Fordel | Hva det betyr i praksis |
|---|---|
| Høyere tetthet | Ett MPO-grensesnitt har 8 til 24 fibre, noe som reduserer antall koblinger og adaptere i stativet |
| Renere ledelse | Færre tilkoblingspunkter betyr mindre overbelastning og bedre luftstrøm |
| Raskere installasjon | Forhånds-terminerte stammer og kassetter hopper over-polering og skjøting |
| Enklere oppgraderinger | En planlagt MPO-ryggrad kan bli-hjem til kassetter, breakouts eller direkte parallelloptikk senere |
| Klar for høy-hastighet | Egnet for 40G, 100G og 400G parallelle transceivere |
Hvordan velge en MPO-adapter: et 6-trinns rammeverk?
I stedet for å plukke etter form, arbeid nedover kanalen i rekkefølge:
- Bekreft koblingstypen.Er det en direkte MPO-til-MPO-kobling, eller en MPO-stammematingskassetter som bryter ut til LC?
- Bekreft transceiver-grensesnittet.Legg merke til fiberantallet og koblingen, for eksempel 100G-SR4 ved 8 fibre, eller 400G-SR8 ved 16 fibre og ofte APC.
- Bekreft antall stammefiber.MPO-8, 12, 16 eller 24; adapteren må matche den.
- Bekreft kassett versus direkte.Kassetter angir polaritetskartleggingen for deg. En direkte kobling skyver polaritet inn på bagasjerommet og lappsnorene, så du bærer ansvaret selv.
- Bekreft nøkkelorientering og hus.Tast-opp til tast-ned eller tast-opp til tast-opp for metoden din, og flens eller flensløs for panelet ditt.
- Bekreft tapsbudsjett og renslighet.Velg innsettings-tapsgraden koblingsbudsjettet ditt trenger, og planlegg å inspisere og rengjøre før paring.
Hvis trinn 1 til 5 gir deg mer enn én telling på lager, kan en multi-formatadapter forenkle hyllen, men først etter at disse trinnene faktisk er avgjort.
Eksempel: Velge en adapter for et datasenterpatchpanel
La oss si at du lander en 24-fiber OM4 MPO-trunk på et 1U-panel og bryter den ut til LC-dupleks for 100G-SR4-svitsjer. Trunk-kontaktene er hunn, og kassett-MPO-kontaktene er hanner, så en standard MPO-adapter parrer dem uten kjønnssammenstøt. Du har standardisert på metode B, så kassettene og bagasjerommet er Type B og kontaktene møtes nøkkel-opp til nøkkel{10}}opp; adapteren må ganske enkelt støtte den retningen og fibertelleformatet kassetten bruker.{12} Du velger flensløse adaptere fordi panelet har en tett smekk-i design, aqua-hus fordi fiberen er OM4, og en lavtapsklasse fordi kanalen allerede bruker budsjett på to kassettkamerater. Før du lapper, inspiserer du hver hylse. Ingenting av dette er eksotisk, men hopp over polaritetskontrollen og hele panelet overfører stille til overføring.
MPO Adapter Spesifikasjon Sjekkliste for RFQ
Når du sender en tilbudsforespørsel, gi leverandøren disse detaljene slik at den riktige delen sendes første gang:
- Fiberantall: 8F, 12F, 16F eller 24F
- Fibertype: enkeltmodus (OS2) eller multimodus (OM3, OM4, OM5)
- Polaritetstype: A, B eller C
- Tasteorientering: tast-opp til tast-ned, eller tast-opp til tast-opp
- Koblingskjønn brukt i linken
- Hus: flenset eller flensløst
- Farge og husmateriale
- Driftstemperaturområde
- Innsetting-tapkarakter eller link-budsjettmål
- Støvhetter og kompatibilitet med adapterplate eller panelutskjæringer
- Samsvar som RoHS, pluss en testrapport
Et kort kablingsdiagram ved siden av denne listen fjerner det meste av frem-og-tilbake.
Inspiser og rengjør før du parer deg
En MPO-hylse pakker mange endeflater i én overflate, slik at en enkelt flekk kan ta ned mer enn én kanal. På 16- og 24-fiberhylser gjør høydevariasjonen over fibrene jevn rengjøring vanskeligere, og det er grunnen til at regelen er å inspisere, rengjøre og deretter inspisere igjen. Kontaminering viser seg som høyere innsettingstap, høyere reflektans og intermitterende lenker som er trege å spore i et tett panel. Bruk riktig MPO-inspeksjons- og rengjøringsverktøy og følg lydenavslutte-ansiktsinspeksjonspraksisfør hver kamerat. Våre notater vedr
håndtering av MPO-hopperedekke dag-til-barnehage som holder endeflatene rene i utgangspunktet.
Vanlige feil, og hva de koster
- Ignorerer polaritet.Delene passer, men sender lander på sender. Linken er mørk, og du mister tid på å spore en forbindelse som fysisk ser riktig ut.
- Behandler MPO og MTP som identiske i kvalitet.Begge parrer seg, men tap og holdbarhet er forskjellige. Forutsatt at paritet stille kan blåse et stramt budsjett.
- Kjøper på farge alene.Aqua bekrefter ikke karakter, polaritet eller polering. Det gjør dataarket.
- Å glemme kjønn.To eller to ikke-festede kontakter vil ikke justeres, og å tvinge dem kan ripe opp endeflatene.
- Ingen oppgraderingsplan.En adapter og bagasjerom som er valgt bare for i dag, er kanskje ikke-hjemme igjen til 400G eller 800G senere.
Vanlige spørsmål om MPO-adaptere
Spørsmål: Hva gjør egentlig en MPO-adapter?
A: Den kobler to MPO-kontakter og holder dem på linje, slik at en hel rad med fibre passer sammen på en gang gjennom ett kompakt grensesnitt.
Spørsmål: Er adapteren den samme som kontakten?
A: Nei. Kontakten er festet til kabelen, og adapteren er koblingsdelen i panelet som lar to kontakter passe sammen.
Spørsmål: Bør jeg bruke Type A eller Type B?
A: Det avhenger av hele kanalen. Type B er vanlig for direkte parallell optikk fordi de samme patch-ledningene fungerer i begge ender. Type A er vanlig i kassett-basert strukturert kabling. Bestem deg én gang og hold det konsekvent ende til ende.
Spørsmål: Kan én adapter betjene både MPO-12 og MPO-24?
A: Nei. Hylsens bredde og nøkkel er forskjellige, så adapteråpningen er tellespesifikk.- Noen adaptere tilbys i flere telleversjoner, men hver versjon matcher fortsatt ett format.
Spørsmål: Hvordan leser jeg tast-opp eller tast-ned fra en spesifikasjon eller et bilde?
A: Finn nøkkeltappen på koblingshuset. Hvorvidt to sammenkoblede kontakter møtes opp-til-ned eller opp-til-opp forteller deg rett versus omvendt kartlegging, som knytter seg direkte til polaritetstypen.
Spørsmål: Er enkeltmodus- og multimodusadaptere bare forskjellige farger?
A: Nei. Fibertype påvirker polering, kvalitet og toleranser, ikke bare farge. Bekreft hele spesifikasjonen.
Spørsmål: Hvilken MPO-adapter trenger jeg for 400G eller 800G?
A: Disse parallelloptikkene bruker en 16-fiber MPO-16, ofte med APC. Tilpass adapteren til det antallet og nøkkelen.
Spørsmål: Hvordan vet jeg at en leverandørs adapter er god?
A: Be om fibertype, polaritet, kjønn, hus, innsettings-tapgrad og en testrapport, og sjekk deretter at den samsvarer med og oppfyller linkbudsjettet ditt.
Spørsmål: Hva bør jeg bestille ved siden av adapterene?
A: Vanligvis stamme- og patchkabler, kassetter, en adapterplate eller -panel og støvhetter, alle matchet med samme polaritet og nøkkelskjema.
Konklusjon
En MPO-adapter er en liten del med en stor jobb: å holde to multi-fiberkontakter på linje slik at koblingen fungerer første gang. Få fiberantall, polaritet, kjønn, fibertype og hus riktig, og bekreft dem mot grensesnitt- og polaritetsstandardene i stedet for å kjøpe på utseende. Hvis du ser på et MPO/MTP-prosjekt, send leverandøren fiberantall, polaritetstype, nøkkelorientering, husstil og et kablingsdiagram foran. Det er den raskeste veien til høyreMPO adapterog de matchende kabelenhetene for nettverket ditt.
