En MPO breakout-modul konverterer en MPO- eller MTP-trunkforbindelse med-høy tetthet til individuelle LC- eller SC-porter foran på et stativ, patchpanel eller kabinett. Baksiden av modulen avslutter en multi-fiberstamme; fronten presenterer dupleks- eller simpleksadaptere du lapper til brytere, transceivere og annet utstyr. Denne enkeltovergangen er det som lar deg kjøre én fet ryggradskabel mellom stativer og fortsatt rengjøre, merke, utstyr-til porter.
Denne veiledningen er skrevet for spørsmålene som faktisk dukker opp under design og innkjøp: hvilken fiber teller å bestille, hvordan polariteten opprettholdes over kanalen, hvor mye tap modulen legger til budsjettet ditt, og når en modul er feil verktøy. Hvis du veier array trunks mot duplekslenker bredere, vår oversikt overLC versus MTP/MPO i kabling med høy-tetthetdekker avveiningene-før du forplikter deg til en topologi.

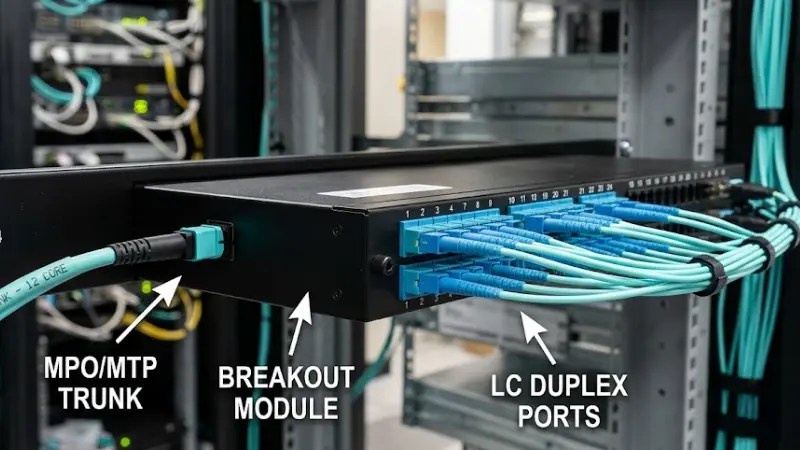

Hva er egentlig en MPO Breakout Module?
Enkelt sagt, enMPO- eller MTP-kontaktpakker 8, 12, 16 eller 24 fibre i én hylse. En breakout-modul vifter disse fibrene ut internt og terminerer dem på-frontpaneladaptere, oftestLCfor datasentre og noen ganger SC for telekom og eldre anlegg. Modulen er vanligvis bygget som en kassett i et LGX--stil fotavtrykk slik at den faller ned i et rackmontert panel eller fiberskap.
Funksjonen er smal med vilje. Bagasjerommet forblir på plass bak panelet; alle rutinemessige bevegelser, tilføyelser og endringer skjer på forsiden. En 12-fiber MPO-modul, for eksempel, presenterer seks LC-dupleksporter - seks uavhengige lenker som bæres av en trunk over en enkelt bane.
Hvordan fungerer en MPO Breakout Module?

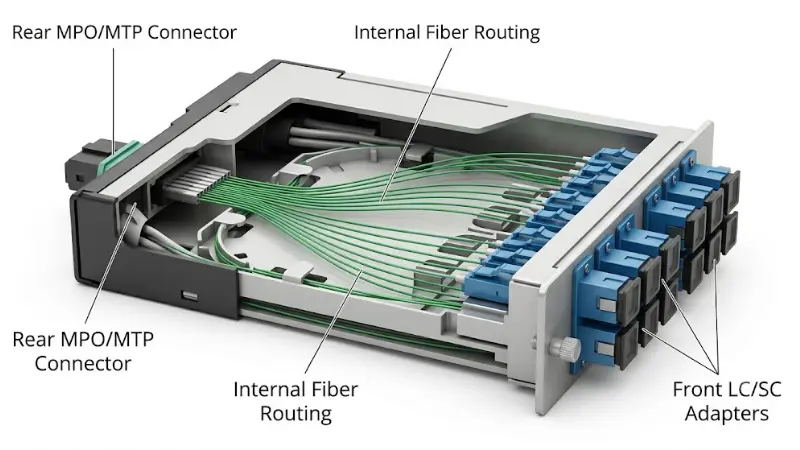

Signalveien inne i en typisk modul er: bakMPO/MTP trunkkontakt→ fabrikk-terminert intern fiberruting → foranLC- eller SC-adaptere. Den interne rutingen er ikke vilkårlig. Den fremtvinger et spesifikt fiberkart og polaritet slik at sender og mottak lander på de riktige posisjonene fra den ene enden av kanalen til den andre.
Dette er grunnen til at en modul er mer enn et fiberantall. Den samme 12-fiber MPO kan kobles til flere forskjellige frontport-kart og polariteter, og bare én av dem vil matcheMPO stammekabel, dupleks patch-ledninger og sender/mottakere. Velg kartet som passer til hele kanalen, ikke modulen isolert.

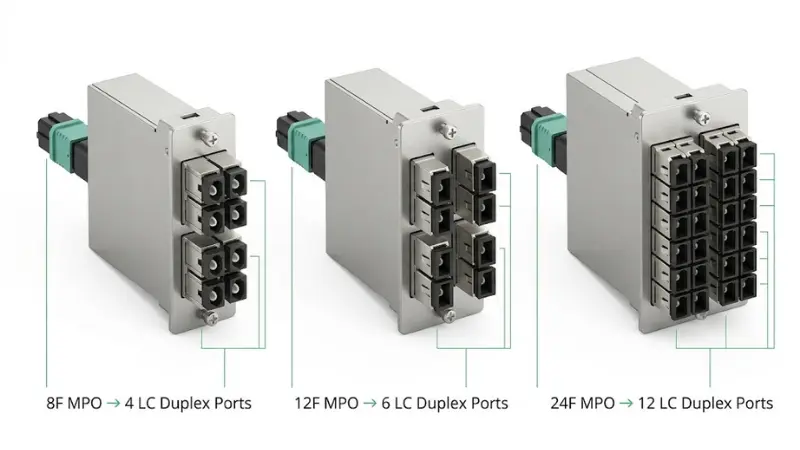

MPO Breakout Module-konfigurasjoner: 8F, 12F, 24F og MPO-til-LC-alternativer
Fiberantall styrer både front-porttettheten din og hvor godt modulen er justert med parallelle-optiske transceivere. Kartleggingen nedenfor er utgangspunktet de fleste prosjekter bruker.
| MPO bak | Frontporter (LC dupleks) | Typisk bruk |
|---|---|---|
| 8 fiber | 4 LC dupleks | Justerer med SR4 parallelloptikk (4 TX + 4 RX) uten ubrukte fibre; ren 4×10G eller 4×25G breakout |
| 12 fiber | 6 LC dupleks | Den klassiske-datasentermodulen; seks uavhengige duplekslenker per trunk |
| 24 fiber | 12 LC dupleks | Høyeste tetthet per stativenhet; vanlig i cross-connect and high-backbones |
To strukturelle valg ligger på toppen av fiberantallet. AnMPO-til-LC-modulbryter arrayet ut til tosidige porter, som er det de fleste utstyrsoppdateringer trenger. AnMPO-til-MPO (array)-kassettsender stammen uendret for ende-til-ende parallelle koblinger, for eksempel native QSFP-to-QSFP. Hvis du blander begge deler, hold polaritetsmetoden identisk på tvers av hver modul i banen.
En detalj som slår ut SR4-design: 40G og 100G SR4-transceivere bruker åtte fibre. Kjør dem over en 12-fiber MPO, og de fire midterste fibrene er uvirksomme. En 8-fibermodul eller bagasjerom fjerner det avfallet, noe som betyr noe når du kjøper i stor skala. A forhåndsterminertMPO-til-LC breakout-monteringer et alternativ når du ikke trenger en panelmontert-modul.
Hvorfor moduler slår løse kabler i stativer med høy-tetthet?

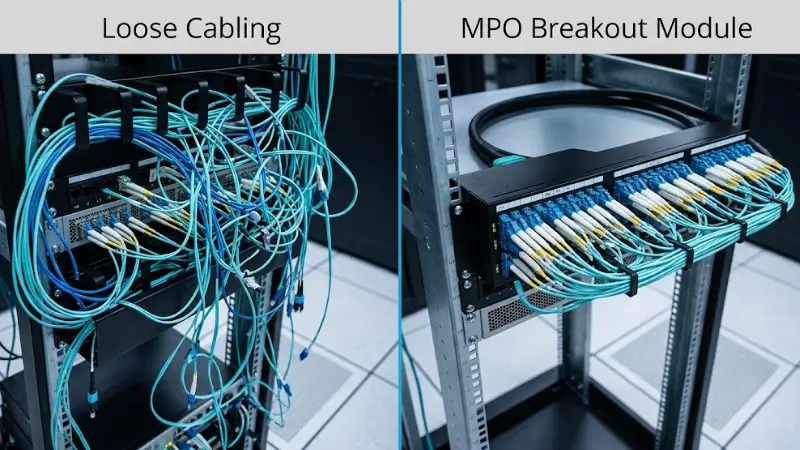

Reduser kabeloverbelastning i banen
Én MPO-trunk erstatter seks eller flere dupleks-patch-ledninger over samme skuff eller kanal. I en rad med 48-porters bladsvitsjer er det forskjellen mellom en håndterbar bunt og en ubrukelig. Færre ledninger i banen betyr også bedre luftstrøm og færre utilsiktede frakoblinger under vedlikehold.
Enklere portidentifikasjon og sporing
Front LC-adaptere kan merkes etter port, trunk ID og destinasjon. Løse viftebein-kan ikke merkes som rene, og etter noen måneder i et levende stativ ser de alle like ut. For svært tette LC-fronter, våre notater påLC-koblingsløsninger med høy-tetthetgå dypere på adapteroppsett.
Beskytt bagasjerommet og forenkle trekk/legg til/endringer
Hovedkabel er vanskeligere og dyrere å erstatte enn en frontledning. Avslutning av den på baksiden av en modul isolerer det permanente anlegget fra daglig håndtering, så re-patching skjer på billige, utskiftbare jumpere foran.
Støtte 40G, 100G og 400G migrering
Høyere-hastighet Ethernet er sterkt avhengig av parallelloptikk, og selve hastighetene er definert avIEEE 802.3 Ethernet arbeidsgruppe. Moduler lar deg koble en array-trunk til grensesnitt med lavere-tall under en overgang fra 10G-til-40G, 25G-til-100G eller 100G-til-400G uten å trekke tilbake ryggraden. For kablingssiden av en 100G-konstruksjon spesifikt, se veiledningen vår omhvordan velge 100G fiberoptisk kabling.
Modul vs Breakout Cable vs Cassette vs Patch Panel

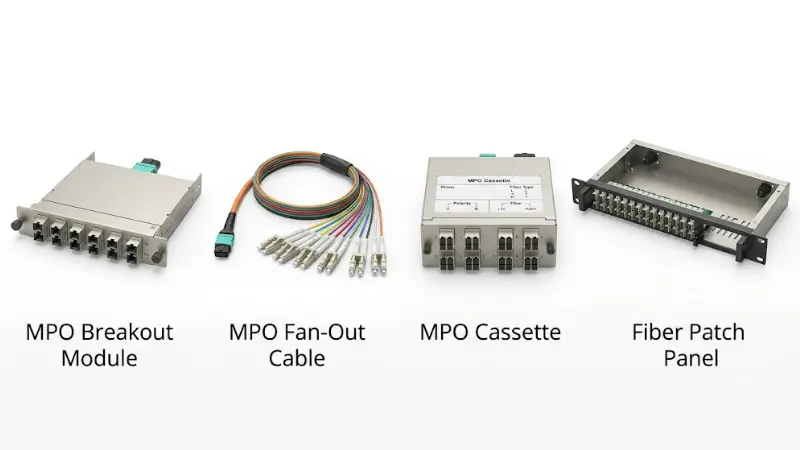

Disse begrepene overlapper hverandre i kataloger, men beskriver forskjellige ting. Tabellen nedenfor legger til dimensjonene som avgjør reelle kjøp -, ikke bare hva hver vare gjør.
| Punkt | Hva den gjør | Best for | Styrke | Bytt-av |
|---|---|---|---|---|
| MPO breakout-modul | Bakre MPO/MTP bagasjerom til front LC/SC-adaptere i fast hus | Strukturert, permanent stativ eller panelkabling | Merking, dokumentasjon, beskyttet bagasjerom, enkel re-oppretting | Høyere enhetskostnad; må samsvare med panel og polaritet |
| MPO breakout (vifte-ut) kabel | Én MPO/MTP-kontakt til flere løse LC/SC-ben | Korte, fleksible eller midlertidige utstyrskoblinger | Lave kostnader, rask å distribuere, ingen panel nødvendig | Vanskelig å merke og rute; tetter tette stativer |
| MPO kassett | Innkapslet modulær enhet, ofte funksjonelt identisk med en modul | Modulære patch-panelsystemer | Slots inn og ut som en enhet; konsekvent tap | Leverandør-/panel-spesifikke fotavtrykk |
| Fiberlappepanel | Hus for adaptere, kassetter eller moduler | Sentralisert fiberstyring | Ett sted å avslutte og spore | Legger til stativenheter; trenger planlagt kapasitet |
Den praktiske regelen fra tilbudsgjennomgang: For permanent rack-til-kjøring er en modul lettere å dokumentere og-lappe på nytt enn en løs vifte-, så den høyere prisen betaler seg vanligvis tilbake i arbeid. Lagre vifte-kabelen for kort, lav-tetthet eller midlertidig arbeid. Hvis du velger mellom en fordelerramme og et panel for selve huset, vår sammenligning avODF versus patchpanelhjelper størrelsen på kabinettet.

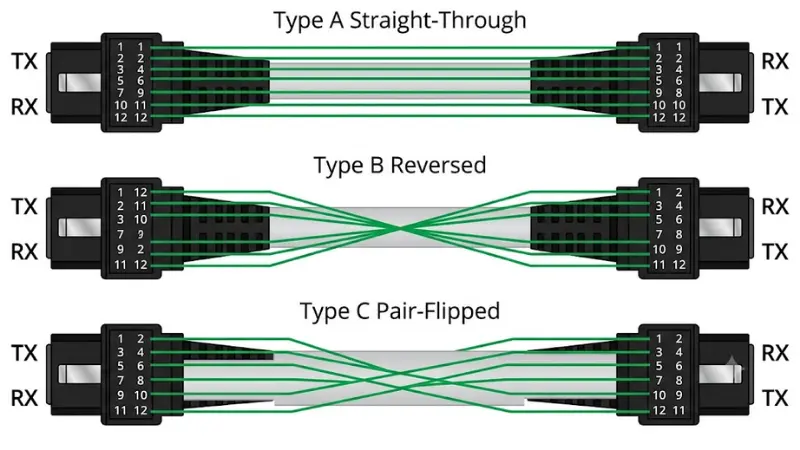

MPO-polaritet forklart: Type A, Type B og Type C
Polaritet er den vanligste årsaken til at en fysisk perfekt kobling nekter å passere trafikk. Den definerer hvordan overføring justeres for mottak over hele banen. Med LC eller SC dupleks snur du ganske enkelt kontakten; med en 12-fiber array kan du ikke, så trunk, adaptere og moduler må håndheve det. Metodene kommer fraANSI/TIA-568.3-E, som beskriver metode A, B og C og, i sin nåværende revisjon, to nyere universelle metoder (U1 og U2).
- Type A (rett-gjennom):nøkkel-opp til nøkkel-ned bagasjerommet; fiber i posisjon 1 kommer til posisjon 1. Ved bruk av flere-dupleks trenger den en standard A-til-B-jumper og en A-til-A-jumper i motsatt ende.
- Type B (omvendt):taste-opp til taste-opp; posisjon 1 tilordner posisjon 12. Standard A-til-B duplekshoppere i begge ender. Felles for parallell-optikk og grunnlaget for de universelle metodene.
- Type C (par-vendt):tilstøtende fibre byttet i par inne i stammen; standard A-til-B-hoppere i begge ender. Brukes hovedsakelig for eldre duplekskoblinger.
Ikke velg polaritet fra én komponent. Bekreft trunk-typen, modulens interne kart og dupleksjumper-orienteringen sammen, og hold deretter én metode konsistent gjennom hele installasjonen. Blandingsmetoder midt-kanal er nøyaktig hvordan "hver kobling passer, men ingenting koblinger" skjer.
Hvordan velge en MPO Breakout Module i 7 trinn?
1. Fibertype: enkel-modus eller multimodus
Bekreft lenken først. Multimode OM3 og OM4 dekker korte data-rekkevidder; enkelt-modus dekker lengre løp og de fleste-høyhastighetsryggrader. Bland aldri fibertyper i én optisk kobling med mindre hele systemet er designet for det. Hvis du er usikker på hvilken side du er på, start medenkelt-modus versus multimodusfiber, og spesifikt for multimodusklassen,OM3 mot OM4.
2. Frontkontakt: LC eller SC
LC dominerer tette data-senterfronter fordi den dobler porttettheten og matcher de fleste transceivere.SCer fortsatt vanlig i telekom, FTTH og eldre anlegg. Tilpass frontkontakten til utstyrsgrensesnittet du lapper inn i, ikke for vane.
3. Bakre kontakt: MPO eller MTP, og dens attributter
MTP er en høy-MPO-kompatibel kobling; begge er array-grensesnitt, men bekreft det nøyaktige kravet før du bestiller. Den bakre kontakten har flere attributter som alle må spesifiseres: MPO eller MTP, hann (pinned) eller hunn (unpinned), UPC eller APC, fiberantall (8/12/16/24) og standard eller lav-tapsgrad. Sammenkobling av to ikke-festede eller to pinnede kontakter vil ikke fungere, så kjønn er ikke valgfritt. Den samsvarende panelsiden.{10}MPO adaptermå samsvare med det kjønnet og nøkkelorienteringen.
4. Polaritet og fiberkartlegging
Bruk kanaldesignet fra polaritetsdelen ovenfor. Spesifiser metoden (A, B, C eller en universell metode) for hele banen, og kontroller at modulens kart støtter den.

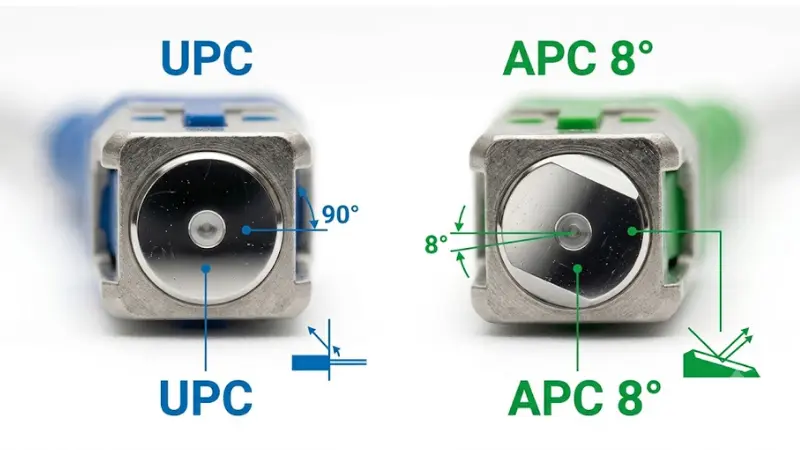

5. Endeflate: UPC eller APC
UPC og APC henger ikke sammen. UPC er vanlig i mange-enkelt-datasenter- og multimoduskoblinger; APC, med sin vinklede endeflate, brukes der høyt avkastningstap er viktig, som PON og mange telekomsystemer. Fargekoding (ofte blå for UPC, grønn for APC) er en nyttig indikator, men ikke en garanti - bekrefte spesifikasjonen. Det dypere resonnementet ligger i vår sammenbrudd avPC vs UPC vs APC polish.
6. Portantall og formfaktor
Bekreft antall LC/SC-porter foran, antall bakre MPO/MTP-kontakter, LGX- eller kassettstørrelse, enkelt- eller dobbel-breddeformat og kompatibilitet med rackmontering eller veggmontering. En korrekt optisk design svikter fortsatt i felt hvis modulen ikke fysisk passer til panelet.

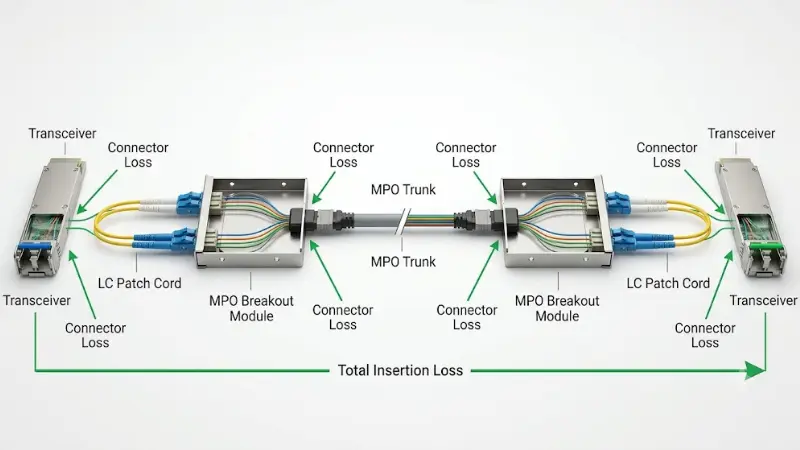

7. Innsettingstap og koblingsbudsjett
Hvert paret par, spleis og modul bruker deler av budsjettet. En strukturert MPO-kanal legger til flere parede par enn en enkel dupleks jumper, så margin forsvinner raskere enn folk forventer. For å sjekke det, legg sammen: transceiverens tillatte kanaltap, fiberdempning over avstand, hvert koblingspar (vanligvis noen få tideler av en dB, lavere for lave-tapsgrader), modulens sammenkoblede par, patch-ledningstap og en sikkerhetsmargin. Sammenlign summen med transceiverens spesifiserte kanalinnsettingstap, som IEEE 802.3 PMD-klausulene definerer per grensesnitt. Når marginen er liten, er det en modul med lavt-tap og en trunk av høy-kvalitet som bevarer den.

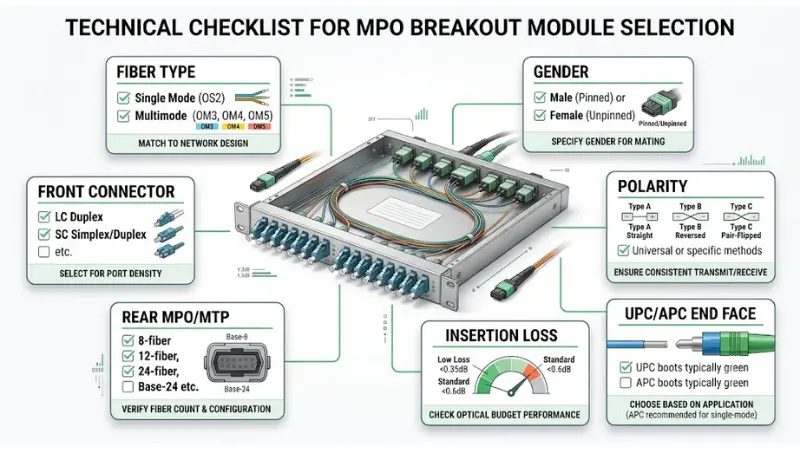

Spesifikasjonssjekkliste for MPO Breakout Module
Kjør dette før du bestiller. Hver rad er en parameter, hvorfor den betyr noe, og feilen den forhindrer.
| Behov | Hva skal sjekkes | Hvorfor det betyr noe | Vanlig feil |
|---|---|---|---|
| Fibertype | Enkel-modus eller multimodus (OM3/OM4) | Fiber som ikke stemmer overens, bryter eller degraderer koblingen | Blander SM og MM i en kanal |
| Frontkontakt | LC eller SC, dupleks eller simpleks | Må samsvare med transceiver-grensesnittet | Bestiller SC for en-LC-frontside |
| Bakre kontakt | MPO eller MTP, fiberantall | Definerer stammekompatibilitet og tetthet | Feil fibertall for SR4-optikk |
| Kjønn | Mann (festet) eller kvinne (løsnet) | To koblinger av samme-kjønn kan ikke pares | Festet-til-festet eller løst-til-løsnet |
| Slutt ansikt | UPC eller APC | Ikke-sammenhengbar; påvirker avkastningstap | Pare UPC til APC |
| Polaritet | Metode A, B, C eller universell | Justerer TX til RX på tvers av kanalen | Blandingsmetoder midt-bane |
| Tapskarakter | Standard eller lavt-tap | Bevarer margin i multi-koblingskoblinger | Standardkarakter på et stramt budsjett |
| Formfaktor | LGX størrelse, bredde, panel passform | Modulen må installeres fysisk | Kassett som ikke passer til panelet |
Typiske konfigurasjonseksempler
Disse er representative, ikke uttømmende, men de viser hvordan fiberantall og breakout-stil kartlegges til ekte grensesnitt.
- 40GBASE-SR4 (QSFP+):åtte multimodusfibre. En MPO-to-LC-modul bryter trunk ut til LC for tilkobling til 10G-porter, eller en array-kassett fører den rett til en annen QSFP+.
- 100GBASE-SR4 (QSFP28):åtte multimodusfibre, som bryter ut til fire 25G-koblinger. En 8-fibers stamme og modul holder alle fibre aktive.
- 400G enkel-modus DR4:åtte enkelt-modusfibre på en 12-fiber APC MPO, som bryter ut til fire 100G-koblinger. Legg merke til APC-kravet her - en UPC-modul vil ikke betjene denne banen.
- Telekom og ISP aggregering:mange duplekskretser konsolidert på array-trunker mellom ODF-er og transportutstyr, hvor moduler holder rammen lesbar.
Når parallelloptikk kjører innebygd QSFP-til-QSFP,MTP-til-LC-kassetter panelet-sidestykket som gjør overgangen både ren og dokumenterbar.
Når skal man ikke bruke en MPO Breakout-modul?
En modul er feil valg like ofte som den er den rette:
- Korte, midlertidige eller laboratoriekoblinger.En vifte-utbruddskabel er enklere og billigere, og merking er et ikke-problem i liten skala.
- Direkte enhet-til-enhetstilkoblinger.Hvis to bokser sitter en meter fra hverandre, unngår en vifte-ut eller en direkte-montering panelet helt.
- Miljøer med lav-tetthet.Under en håndfull lenker per stativ, rettferdiggjør ikke fordelene ved en moduls merking og bagasjerom-beskyttelse kostnaden eller stativplassen.
Beste praksis for installasjon og kabelhåndtering

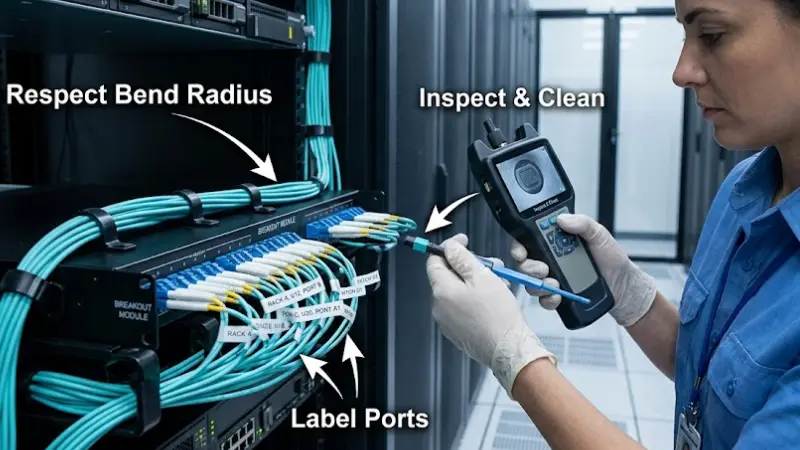

Inspiser og rengjør hver endeflate før paring
Forurensning er den viktigste årsaken til fiberfeil, og en MPO-hylse har mange fibre til skitne på en gang. Inspiser og rengjør mot en definert standard - den anerkjente referansen erIEC 61300-3-35, som setter bestått/ikke bestått-kriterier for -endeansiktsrenslighet, og i den siste utgaven legger den til veiledning som er spesifikk for MPO-koblinger.
Merk begge ender helt
Registrer modul, panelposisjon, portnummer, trunk-ID og destinasjon. Komplette etiketter er det som gjør en fremtidig feil fra en time med sporing til en to-minutters retting.
Respekter bøyeradius
Ikke tving kabler inn i trange svinger. Brudd på minste bøyeradius øker dempningen umiddelbart og forkorter kabelens levetid.
La bagasjerommet være i fred
Utfør rutinemessig patching på portene foran. Hver gang du forstyrrer en bakre array-kontakt, risikerer du støv, feiljustering og ekstra tap.
Test og dokumenter etter installasjon
Bekreft tap av innsetting, kontinuitet og polaritet, og arkiver resultatene for kritiske koblinger. Den første installasjonen er den billigste tiden for å fange en polaritets- eller kjønnsfeil.
Sjekkliste for feilsøking: Når en MPO-kobling ikke kommer opp?
Hvis en lenke er mørk eller feil etter en ren installasjon, arbeid gjennom disse i rekkefølge før du mistenker optikken:
- Slutt med-ansiktsrenslighet.Inspiser og rengjør både MPO-hylsen og LC/SC-frontflatene på nytt-.
- TX/RX og polaritet.Bekreft overføring når mottak ende til ende; en polaritetsfeil er den mest sannsynlige årsaken når alt passer fysisk.
- Koblingskjønn.Bekreft at parene som er festet til å løsne på bakre MPO.
- Slutt-ansiktstype.Sjekk at du ikke har koblet UPC til APC noe sted i banen.
- Fibertype og -kvalitet.Bekreft SM/MM-konsistens og OM-grad på tvers av trunk, modul og jumpere.
- Transceiver-kompatibilitet.Tilpass optikken til fiberen, rekkevidde og rate.
- Link budsjett.Legg til tapet på nytt-; en stram margin pluss et marginalt koblingspar kan skyve deg over.
Hva skal du gi når du ber om et tilbud?
De fleste siteringsforsinkelser kommer fra manglende parametere, ikke prissetting. For å få en nøyaktig modulanbefaling i ett pass, send disse sammen:
- Fibermodus og klasse (SM, eller MM OM3/OM4)
- Frontkontakt og antall (LC/SC, dupleks/simpleks, antall porter)
- Antall MPO/MTP-fiber bak (8/12/16/24)
- MPO-kjønn (mannlig/festet eller kvinnelig/løsnet)
- Endeflate (UPC eller APC) både foran og bak
- Polaritetsmetode for hele kanalen
- Tapskarakter (standard eller lavt-tap) og et hvilket som helst link-budsjettmål
- Modulstørrelse og panel/kapsling må passe
- Antall og applikasjonen eller transceiveren den betjener
Et kort kanaldiagram svarer på de fleste av disse på en gang. Med disse detaljene kan dube om et tilbudog få konfigurasjonen bekreftet i stedet for å gjette.
FAQ
Er MTP det samme som MPO?
MTP er en spesifikk kobling med høy-ytelse bygget på MPO-grensesnittet, så den er MPO-kompatibel, men en premiumvariant. Ved innkjøp må du alltid bekrefte om prosjektet krever MPO, MTP eller noen av dem.
Hva er forskjellen mellom en MPO breakout-modul og en MPO-kassett?
De er vanligvis det samme objektet sett på to måter. "Kassett" beskriver den vedlagte modulformen som går inn i et panel; "breakout module" beskriver funksjonen for å bryte MPO/MTP-fibre ut til LC eller SC.
Kan én modul brukes for både enkelt-modus og multimodus?
nr. Modulen er bygget for én fibertype. Bruk av en multimodusmodul i en enkelt-moduslenke, eller omvendt, vil ikke fungere korrekt.
Hvordan vet jeg hvilken polaritet jeg skal velge?
Sjekk hele kanalen - sender/mottakere, trunk, adaptere, jumpere og moduler - og hold én metode konsistent hele veien. Hvis du er usikker, send et lenkediagram til din leverandør før du bestiller.
Hvor mange LC-porter gir en 12-fiber MPO-modul meg?
Seks LC dupleksporter, siden hver duplekslink bruker to fibre. En 8-fibermodul gir fire, og en 24-fibermodul gir tolv.
Bør jeg bestille mannlig (festet) eller kvinnelig (ufestet) MPO?
Det avhenger av hva modulen kobles til: den ene siden av hvert paret par må festes og den andre frigjøres. Bekreft kjønnet på bagasjerommet og adapteren den kobles til før du bestiller.
Når er en breakout-kabel bedre enn en modul?
For kort, midlertidig, lav-tetthet eller direkte-til-enhetskoblinger, er en vifte-kabel enklere og billigere. Moduler vinner på permanente, tette, strukturerte løyper som trenger merking og bagasjerombeskyttelse.
Trenger jeg APC på MPO hvis LC-portene mine er UPC?
Det avhenger av koblingens retur-krav og resten av kanalen, ikke av LC-portene alene. APC kreves for PON og mange telekombaner; spesifiser endeflaten konsekvent og aldri parer UPC med APC.
Er MPO breakout-moduler kun for datasentre?
Nei. De brukes også i telekomrom, ISP-nettverk, sentralkontorer og bedriftsnettverk - hvor som helst fiber med høy-tetthet må organiseres og spores.
Hvilken informasjon skal jeg sende for et tilbud?
Fibermodus og -grad, frontkontakt og antall, bakre fiberantall, MPO-kjønn, endeflate, polaritet, tapsgrad, modulstørrelse, mengde og applikasjonen. Et kanaldiagram dekker det meste.
Viktige takeaways
En MPO breakout-modul gjør en MPO/MTP-trunk med høy-tetthet til organisert LC- eller SC-patching, reduserer overbelastning, beskytter ryggraden og letter 40G/100G/400G-migrering. Avgjørelsen som betyr noe, er ikke portantall - det samsvarer med fibertype, koblingstype og kjønn, endeflate, polaritet, tapsgrad og formfaktor over hele kanalen. Spesifiser disse parametrene først, bekreft dem mot transceivere og trunks, og modulen installeres én gang og forblir stille.
