MTP-kontakter er ryggraden i fiberkabler med høy-tetthet i moderne datasentre. Likevel forvirrer terminologien rundt dem - MPO vs MTP, mann vs kvinne, polaritet Type A vs B vs C - selv erfarne kjøpere og installatører. Bestillinger kommer med feil kjønn. Lenker består fysisk inspeksjon, men feiler logisk fordi polaritet ble behandlet som en ettertanke. Kassetter og breakout-kabler passer ikke sammen med bagasjeromsdesign.
Denne veiledningen dekker hva en MTP-kontakt faktisk er, hvordan den skiller seg fra en generisk MPO-kontakt, nøkkelkontakttypene du trenger å forstå, hvordan polaritet fungerer i praksis, hvor MTP-koblinger brukes, og hvordan du velger den rette for en spesifikk koblingsdesign. Den er skrevet for innkjøpsingeniører, nettverksdesignere og installatører som trenger MTP-avgjørelser rett før distribusjon - ikke etter.
Hva er en MTP-kontakt?
En MTP-kontakt er en multi-fiber-push-påoptisk kontaktsom avslutter flere fibre i en enkelt hylse. Navnet står for Multi-fiber Termination Push-on. Hvor tradisjonelle duplekskontakter likerLCellerSChåndtere en eller to fibre per plugg, kan en MTP-kontakt bære 8, 12, 16, 24 eller til og med 32 fibre gjennom et enkelt grensesnitt.
Dette gjør MTP-koblinger til et praktisk valg uansett hvor fibertetthet er viktig - ryggradskabling mellom distribusjonsområder, strukturert kabling i datahaller og parallelle optiske koblinger som støtter 40G, 100G, 400G og 800G overføring. I stedet for å administrere dusinvis av individuelle dupleks patch-kabler, kan en installatør distribuere en enkelt MTP-trunk-enhet og bryte den ut i hver ende etter behov.
MTP vs MPO-kontakt: Hva er forskjellen?
Dette spørsmålet kommer opp i nesten hver MTP-anskaffelsessamtale, og skillet betyr mer enn mange kjøpere er klar over.
MPO(Multi-fiber Push On) er et generisk koblingsformat definert av internasjonale standarderIEC 61754-7og TIA-604-5 (også kjent som FOCIS 5). Enhver produsent kan produsere en MPO-kontakt så lenge den oppfyller disse grensesnittspesifikasjonene.
MTPer en merkevare,-versjon av MPO-kontakten med høy ytelse, designet og produsert av US Conec. IfølgeUS Conecs tekniske dokumentasjon, MTP-kontakter er fullstendig kompatible med alle MPO-standarder (IEC 61754-7-1, IEC 61754-7-2 og TIA-604-5) og kan gripe inn i alle standardkompatible MPO-plugger. MTP-koblinger inneholder imidlertid tekniske forbedringer som generiske MPO-koblinger vanligvis mangler - inkludert et avtagbart hus for feltrepolaritet, tightere toleranse elliptiske styrepinner som reduserer slitasje på styrehull, hylseflyt for bedre fysisk kontakt under belastning, og en optimalisert fjærdesign som forhindrer skade på fiberbånd.
Rent praktisk: alle MTP-koblinger er MPO-kompatible, men ikke alle MPO-koblinger gir ytelse på MTP-nivå. For korte koblinger med lavt-tap-budsjett i tette miljøer -, spesielt de som støtter 100G eller 400G parallelloptikk - kan de strengere toleransene til en MTP-kontakt være forskjellen mellom en kanal som består sertifisering og en som ikke gjør det.
For en dypere sammenligning, se vårMPO/MTP fiberguide.
MTP-koblingstyper forklart
Å velge riktig MTP-kontakt betyr å forstå flere strukturelle funksjoner som direkte påvirker kompatibilitet og ytelse. Her er de viktigste.

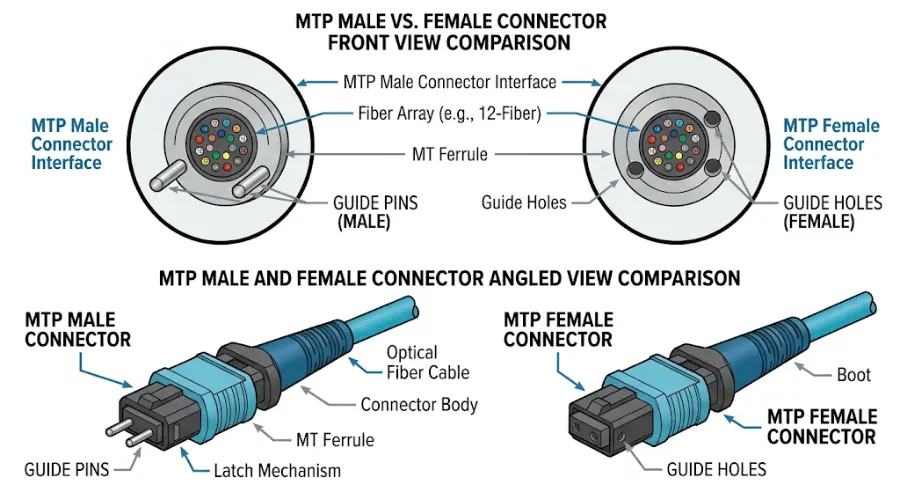

MTP mann vs kvinne: Hva er forskjellen?
MTP-koblinger kommer i hann- og hunnversjoner, og dette er ikke bare merking -, det avgjør om to kontakter fysisk kan pares.
A hann MTP-kontaktinkluderer innrettingsstyrepinner som stikker ut fra hylsens overflate. ENhunn MTP-kontakthar styrehull, men ingen pinner, designet for å motta og justere med pinnene på hannsiden. En riktig tilkobling parer alltid én hannplugg med én hunnplugg. To mannlige kontakter kan ikke kobles direkte - pinnene vil kollidere. To hunnkoblinger kan heller ikke pares, fordi det ikke er noe som opprettholder fiberinnrettingen.
I de fleste strukturerte kablingssystemer bruker trunkablene hunnkoblinger i begge ender, ogMTP/MPO adapteri patchpanelet bruker et festet (mannlig) justeringsgrensesnitt. Aktive utstyrsporter (sendere/mottakere, linjekort) er vanligvis også festet, så patch-kabler som kobles til dem bruker MTP-hunnerplugger.
En vanlig anskaffelsesfeil: å bestille alle-mannlige eller alle-kvinnelige samlinger uten å sjekke paringsgrensesnittet i hver ende. I felt betyr dette en kontakt som fysisk ikke vil sitte, noe som fører til ombestillinger og prosjektforsinkelser.

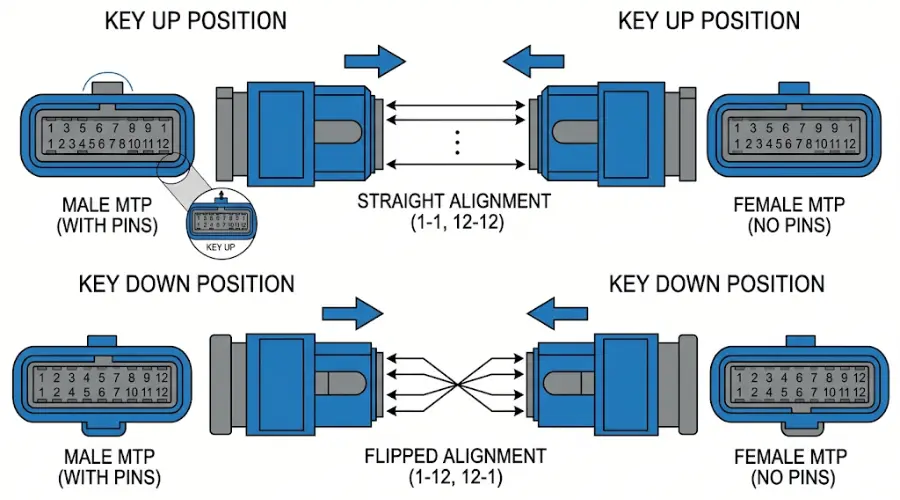

Tast opp og taste ned orientering
Hver MTP-kontakt har en hevet nøkkel (en rille på huset) som kontrollerer rotasjonsposisjonen i adapteren. Når to koblinger passer sammen gjennom en adapter, bestemmer deres relative nøkkelorientering - tast opp til tast opp, eller tast opp til tast ned - hvordan fiberposisjoner kartlegges fra den ene enden til den andre.
Orientering er nært knyttet til polaritet, men er ikke det samme. Nøkkelposisjonen påvirker hvilken fiberposisjon på en plugg som stemmer overens med hvilken posisjon på paringspluggen. Å få feil orientering produserer en kobling som er fysisk tilkoblet, men optisk feilrutet.
UPC vs APC End Face Polish
MTP-koblinger er tilgjengelige med to ende-ansiktspoleringstyper:
- UPC (Ultra Physical Contact)- en flat, vinkelrett polering som gir god avkastningstap. Dette er standardvalget for de fleste multimodus datasenterapplikasjoner og mange enkeltmoduslenker.-
- APC (Angled Physical Contact)- en 8--graders vinkelpolering som reduserer ryggrefleksjon betydelig. APC er vanligvis nødvendig i applikasjoner der returtap er kritisk, for eksempel CATV, PON/FTTH, og visse langdistanse- eller analoge systemer.
UPC- og APC-kontakter erikke utskiftbare. Sammenkobling av en UPC-kontakt med en APC-kontakt vil skade begge hylsenes overflater. Kontroller alltid slutt-ansiktstypen mot systemdesignet før du bestiller. For en detaljert sammenligning av poleringstyper, se vårPC vs UPC vs APC guide.

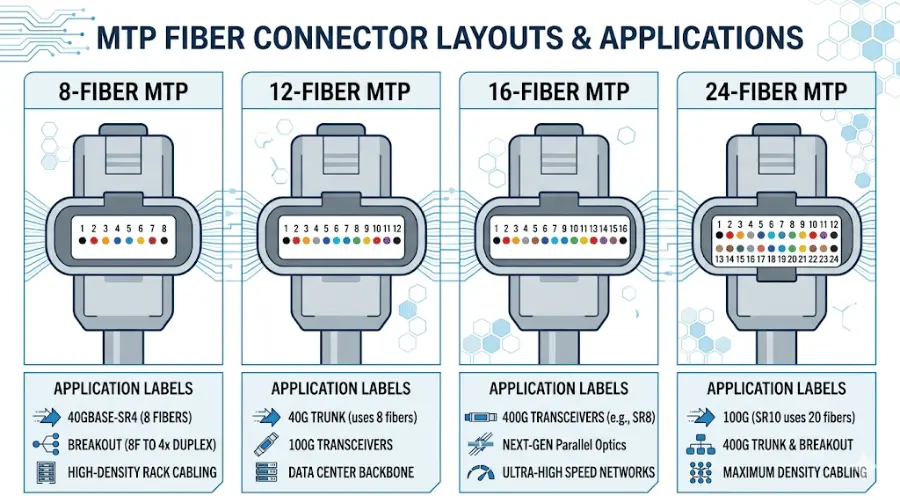

Antall MTP-koblingsfibre: 8, 12, 16 og 24 fibre
Fiberantall bestemmer hvor mange optiske kanaler en enkelt MTP-kontakt har. Det riktige valget avhenger av transceiver-typen, utbruddsskjemaet og vekstplanen for koblingen -, ikke bare hva som tilfeldigvis er på lager.
8-fiber MTP-kontakter
8-fiber MTP-kontakter er vanlige i parallelloptikkapplikasjoner der transceiveren bruker fire sende- og fire mottaksfibre. Dette inkluderer 40G SR4 (ved bruk av QSFP+-moduler) og noen 100G SR4-konfigurasjoner. Hvis du distribuerer 40G-koblinger over OM3- eller OM4-multimodusfiber, 8-fiber MTP-enheter paret med passendeMTP-til-LC breakout-kablerer en standard tilnærming.
12-fiber MTP-kontakter
12-fiber MTP-kontakter er det mest utbredte formatet innen strukturert kabling. De fungerer som basisenheten for de fleste MTP-trunnkabler, kassettmoduler og patchpaneler. Selv i 8-fiberoptikkapplikasjoner brukes ofte 12-fiberstammer fordi de gir ledig fiberkapasitet for fremtidig migrering. Til100G kabling, 12-fiber MTP-enheter forblir en stift.
16-fiber MTP-kontakter
16-fiber MTP-kontakter blir mer relevante ettersom 400G- og 800G-optikk kommer inn i produksjonsnettverk. Standarder som 400G SR8 og DR8 krever åtte sende- og åtte mottaksbaner - totalt 16 aktive fibre. IEC 61754-7-3-standarden definerer spesifikt det to-rads, 16-fiberbrede MPO-grensesnittet for disse applikasjonene. Team som planlegger 400G parallell optikkmigrering bør vurdere om deres trunk- og kassettinfrastruktur støtter 16-fiber-tilkobling.
24-Fiber- og MTP-koblinger med høyere tetthet
24-fiber MTP-enheter pakker flere fibre i ett enkelt tilkoblingspunkt, noe som reduserer banebruken og forenkler distribusjon av ryggraden i store-miljøer. De er spesielt nyttige i base-12 til base-24-konverteringsdesign og i anlegg der maksimering av fibertetthet per stativenhet er en prioritet. Imidlertid krever 24-fiber-kontakter mer oppmerksomhet til polaritetsplanlegging, rengjøring og testing - med dobbelt så mange fiberendeflater i en plugg er forurensningsrisikoen tilsvarende høyere.
Hvordan MTP-kontaktpolaritet fungerer (type A vs B vs C)
Polaritet er der de fleste MTP-kablingsfeil skjer. Den avgjør om sendesignalet (Tx) i den ene enden av en fiberforbindelse når riktig mottaksporten (Rx) i den andre enden. I en dupleks LC-forbindelse er polariteten relativt enkel - en fiber bærer Tx, den andre bærer Rx. I et MTP-system med 8, 12 eller 24 fibre i en enkelt kobling, blir det å opprettholde korrekt Tx-til-Rx-kartlegging på tvers av hvert fiberpar gjennom trunks, kassetter og patch-kabler en bekymring på designnivå på-nivå.
Hvorfor oppstår polaritetsfeil
En polaritetsfeil forhindrer ikke en fysisk tilkobling. Koblingene sitter fortsatt, koblingen ser "normal" ut, og grunnleggende kontinuitet kan til og med passere. Men de optiske banene er feilrutet - sendere kobles til sendere, eller fiberposisjoner er forvrengt. Resultatet er en kobling som er fysisk komplett, men logisk brutt. I et datasenter med hundrevis eller tusenvis av MTP-tilkoblinger er det tidkrevende og kostbart å spore en polaritetsfeil i etterkant.

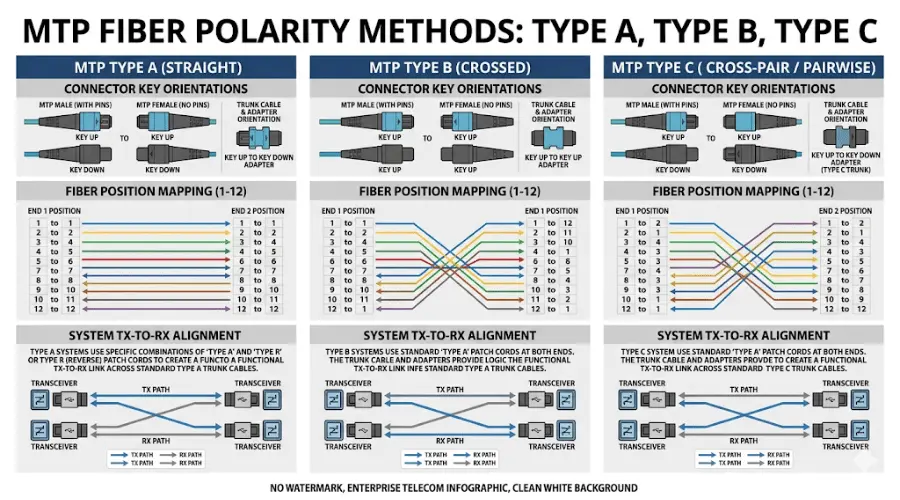

Type A, Type B og Type C polaritetsmetoder
DeANSI/TIA-568.3-E standarddefinerer tre primære polaritetsmetoder for MPO/MTP-systemer, som hver bruker en annen trunkkabeltype og adapterkonfigurasjon:
- Type A (rett-gjennom)- Trunkkabelen har en nøkkel-opp-kontakt i den ene enden og en nøkkel-ned-kontakt i den andre. Fiber i posisjon 1 kommer til posisjon 1 ytterst. Type A er den vanligste metoden i kassett-basert strukturert kabling. Det krever en A-til-B duplekskobling i den ene enden og en A-til-A duplekskobling i den andre, noe som betyr at to forskjellige patchledningstyper må lagres.
- Type B (omvendt)- Trunkkabelen har nøkkel-oppkoblinger i begge ender, så fibersekvensen er reversert (posisjon 1 tilordnes posisjon 12). Type B er mye brukt i direkte MPO-til-MPO parallelloptikk, for eksempel 40G SR4 og 100G SR4. Den bruker standard A-til{12}}dupleks-jumpere i begge ender, noe som forenkler beholdningen av patch-ledninger.
- Type C (par-vis vending)- Ligner på type A i nøkkelorientering (tast opp for å taste ned), men hvert tilstøtende fiberpar byttes internt (posisjon 1 går til posisjon 2, posisjon 2 til posisjon 1, og så videre). Type C tillater standard A-til-B dupleks jumpere i begge ender, men bruker en mer kompleks kabeldesign.
TIA-568.3-E-standarden introduserte også to nyere universelle metoder, U1 og U2, som tar sikte på å forenkle komponentfellesskap. Imidlertid forblir A/B/C-metodene dominerende i nåværende distribusjoner.
Den kritiske regelen:Velg én polaritetsmetode og oppretthold den konsekvent gjennom hele installasjonen. Blanding av polaritetstyper innenfor samme lenke bryter Tx/Rx-kartlegging og er en av de vanligste årsakene til uforklarlige koblingsfeil.
Hvordan unngå polaritetsfeil
Definer hele koblingsarkitekturen - fra transceiver til transceiver - før du bestiller noen komponenter. Det betyr å dokumentere:
- Transceiver-grensesnitttype og pinout
- Koblingskjønn ved hvert koplingspunkt
- Trunkkabelpolaritetstype (A, B eller C)
- Kassett- eller modultype og intern kartlegging
- Konfigurasjon av utbrudd eller selekabel
- Dupleks patchkabeltype (A-til-B eller A-til-A)
Når alle disse planlegges sammen, er distribusjonen enkel. Når noen blir overlatt til å "finne ut i felten", øker risikoen for en polaritetsfeil kraftig.
Hvor MTP-kontakter brukes

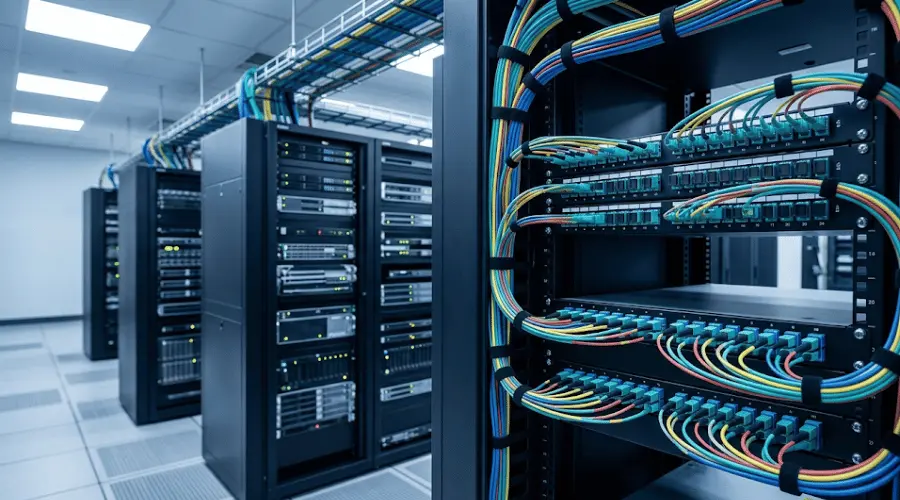

Datasentre og skyinfrastruktur
MTP-koblinger er standard multi-fibergrensesnitt i datasentre bygget for skalering. De muliggjør rask distribusjon av fiberkoblinger med høy-tetthet mellom svitsjer, servere og lagring - og støtter de raske bevegelsene, tilleggene og endringene som sky- og samlokaliseringsmiljøer krever. I ryggrads-bladarkitekturer danner MTP-trunnkablene ryggraden, medMTP-kassettmodulergir overgangen til LC dupleksporter på utstyrskanten.
Ryggraden og strukturert kabling
I bedrifts- og campusnettverk forenkler MTP-sammenstillinger ryggradsfiberkjøring mellom telekommunikasjonsrom, hovedfordelingsrammer og utstyrsskap. En enkelt 12-fiber eller 24-fiber MTP-trunk erstatter det som ellers ville vært seks eller tolv individuelle duplekskjøringer, noe som reduserer overbelastning av kabelskuff og installasjonstid. For en praktisk sammenligning av MTP-basert versus LC-basert kabling med høy tetthet, se vårLC vs MTP/MPO tetthetsguide.
Høy-migrering: 40G, 100G, 400G og utover
Et av de sterkeste argumentene for MTP-infrastruktur er migrasjonsberedskap. Et godt-utformet MTP-trunk- og kassettsystem kan støtte 10G-til-40G, 40G-til-100G og 100G-til-400G-overganger med minimale fysiske lagendringer – ofte bytter man bare kassettmodulen og sender/mottakeren på plass. For teamplanleggingenkelt-modus kontra multimodus avgjørelserfor fremtidig-hastighetsstøtte er MTP-kontakten fellesnevneren for begge fibertypene.

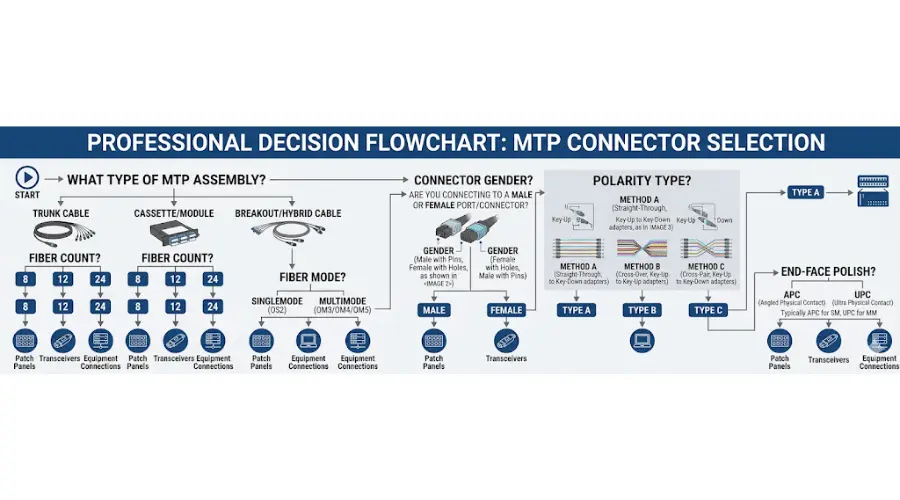

Hvordan velge riktig MTP-kontakt
MTP-valg er ikke en enkelt beslutning - det er en serie koblede valg som må samsvare med den generelle kanaldesignen. Her er en praktisk sekvens.
Trinn 1: Match fibertellingen til optikken
Start med transceiveren. En 40G SR4 QSFP+-modul bruker 8 fibre (4 Tx + 4 Rx). En 100G SR4 QSFP28 bruker også 8 fibre. En 400G SR8 QSFP-DD bruker 16 fibre. Hvis du velger feil fiberantall, betyr det enten at fibrene sløses eller - verre - ikke har nok aktive fibre til at optikken skal fungere. Hvis du bruker 12-fiberstammer med 8-fiberoptikk, vet hvilke 4 fibre som er mørke og planlegg kassettkartleggingen deretter.
Trinn 2: Bekreft koblingens kjønn på ethvert punkt
Kartlegg hver tilkobling i lenken: sender/mottakerport, patchledning, adapterpanel, bagasjeromskabelende, kassettport. Ved hvert parringspunkt må den ene siden være hann (pinned) og den andre må være hunn (unpinned). Bestillingsfeil her er blant de vanligste - og mest kostbare - feltfeilene i MTP-implementeringer.
Trinn 3: Velg og lås polaritetsmetoden
Velg Type A, B eller C for hele installasjonen. Ikke bland metoder. Sørg for at hver komponent i kanalen --trunk, kassett, adapter, patch-kabel - følger samme polaritetsskjema. Dokumenter det og kommuniser det til alle team som er involvert i installasjonen.
Trinn 4: Velg Single Mode eller Multimode
Fibertypen må samsvare med optikk og påføringsavstand. Kort-datasenterkoblinger (under 100 meter) bruker vanligvis OM3 eller OM4multimodus fiber. Lengre-avstandskoblinger, campus-ryggrad og front-haul/backhaul-forbindelser krever vanligvisenkelt-modusfiber. Dette valget påvirker også koblingens endeflate - enkelt-lenker i enkelte programmer kan kreve APC-polering.
Trinn 5: Bestem enhetstype - Trunk, Cassette eller Breakout
Ikke alle MTP-koblinger distribueres på samme måte. De tre hovedmonteringstypene tjener forskjellige roller:
- MTP-trunkkabel- En MTP-til-MTP-enhet som brukes for ryggradstilkobling mellom patchpaneler eller distribusjonsområder. Tilgjengelig i ulike fibertall og lengder. SeMTP/MPO patchledningerfor eksempler.
- MTP-kassettmodul- Et fabrikkterminert- kabinett som bryter ut et MTP-grensesnitt til flere LC- eller SC-dupleksporter. Kassetter er essensielle i strukturerte kablingssystemer der utstyr bruker duplekskontakter, men ryggraden er MTP-basert.
- MTP breakout (sele) kabel- En vifte-ut-enhet som deler en enkelt MTP-kontakt i individuelle duplekskontakter (vanligvis LC). Breakout kabler somMPO-til-LC 12-fiberselebrukes der direkte vifte-ut foretrekkes fremfor en kassett-basert tilnærming.
Denne beslutningen påvirker både nåværende funksjonalitet og fremtidig skalerbarhet. En kassett-basert tilnærming er lettere å rekonfigurere under hastighetsmigrering. En breakout-basert tilnærming kan gi lavere innsettingstap for korte, pek-til-punkt-koblinger.
Vanlige MTP-kjøps- og installasjonsfeil
Forvirrende kjønn og polaritet
Kjønn (mann vs kvinne) bestemmer fysisk parring. Polaritet (A, B, C) bestemmer signalveikartlegging. De er relaterte - involverer begge koblingsorientering -, men de er ikke utskiftbare konsepter. Bestillinger som forvirrer de to resulterer ofte i komponenter som fysisk passer, men produserer logisk brutte koblinger.
Forutsatt at MTP-kontakter erstatter LC eller SC direkte
En MTP-kontakt kobles ikke til en LC- eller SC-port. De er fundamentalt forskjellige grensesnitt. For å koble en MTP-basert ryggrad til utstyr som bruker dupleksLC-kontakter, trenger du en overgangsenhet: enten en kassettmodul, en breakout-kabel eller et adapterpanel. Å hoppe over dette trinnet er en overraskende vanlig planleggingsforglemmelse.
Ignorerer slutt-ansiktsinspeksjon og rengjøring
Multi-fiberkoblinger er svært følsomme for forurensning fordi flere fiberkjerner er eksponert på en enkelt hylseflate. I følgeFluke Networks MPO-koblingsveiledning, selv små partikler på en MTP-endeflate kan påvirke flere kanaler samtidig, og løst rusk kan migrere til kjernesonen under parring. Bransjestandarden-inspeksjonsprosess følgerIEC 61300-3-35, som spesifiserer renslighetskriterier for fler-fiberhylser og anbefaler å inspisere hele hylseoverflaten før man vurderer individuelle fibersoner.
Bestilling av feil fibertall
En 12--fiber MTP-kontakt og en 8-fiber MTP-kontakt kan komme fra samme produktfamilie, men de er ikke utskiftbare i en gitt koblingsdesign. Fiberantallet må samsvare med transceiverens aktive kjørefelttelling og breakout-skjemaet. Når du er i tvil, juster fiberantallet med transceiver-dataarket - ikke med det siste prosjektet brukte.
Hvordan rengjøre og vedlikeholde MTP-kontakter
Rengjøring er ikke valgfritt i fibernettverk, og det er spesielt viktig i fler-fibersystemer der én skitten hylse kan bryte ned 12 eller 24 kanaler samtidig. For detaljert veiledning, se vårretningslinjer for fiberoptisk vedlikehold og rengjøring.

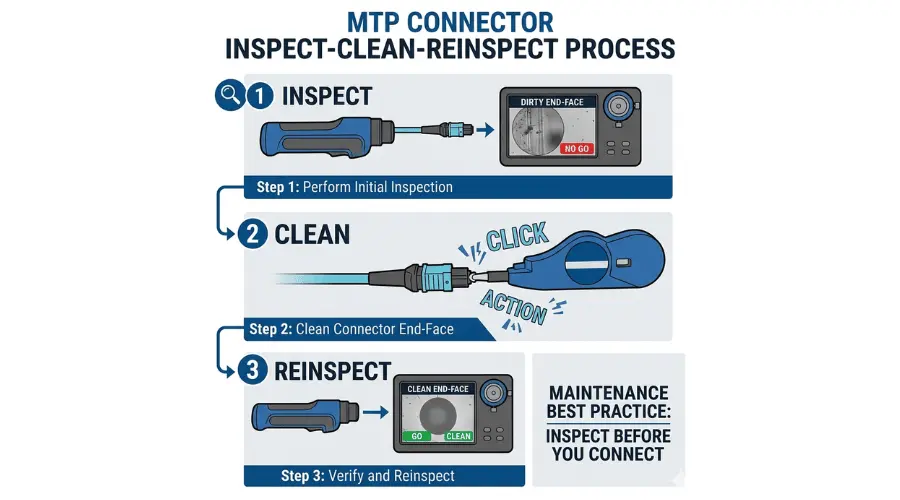

Inspiser-ren-prosessen på nytt
Den aksepterte beste praksisen - anbefalt av IEC 61300-3-35 og forsterket av store produsenter av testutstyr – følger tre trinn:
- Undersøkekontaktens endeflate under forstørrelse før sammenkobling. For MTP-koblinger betyr dette å inspisere hele den rektangulære hylsen først, og deretter undersøke individuelle fiberendeflater i sonene A (kjerne) og B (kledning).
- Rengjøreendeflaten ved hjelp av et rengjøringsverktøy spesielt designet for MTP/MPO-hylsinggeometri. Standard enkel-fiberrengjøringsmidler dekker ikke hele overflaten- av en multi-fiberkontakt.
- Inspiser på nyttetter rengjøring for å bekrefte at forurensning er fjernet. Å hoppe over ny inspeksjon kan etterlate partikler som overføres til den sammenkoblede kontakten under tilkobling.
Hvorfor forurensning rammer hardere i multi-fiberkoblinger
Med en dupleks LC-kontakt påvirker forurensning én fiber. Med en 12--fiber MTP-kontakt kan en enkelt partikkel på feil plassering forårsake innsettingstaper, forhøyet returtap eller intermitterende feil på tvers av flere kanaler. I en 24-fiberkontakt dobles risikoen. Dette er grunnen til at datasentre som er avhengige av MTP-infrastruktur investerer i automatiserte MTP-inspeksjonsomfang som gir bestått/ikke bestått-resultater i henhold til IEC 61300-3-35-kriteriene - manuell inspeksjon over 12 eller 24 fiberendeflater er for sakte og for inkonsekvent i skala.
Vanlige spørsmål om MTP-koblinger
Er MTP det samme som MPO?
Ikke akkurat. MPO er det generiske multi-fiberkontaktformatet definert av IEC 61754-7 og TIA-604-5. MTP er en høyytelsesversjon av MPO-kontakten laget av US Conec, med tekniske forbedringer for lavere innføringstap, bedre mekanisk holdbarhet og et avtakbart hus. MTP-kontakter kan kombineres med standard MPO-kontakter.
Kan to mannlige MTP-kontakter pares direkte?
Nei. En riktig MTP-tilkopling krever alltid én hannkontakt (pinnet) og én hunnkontakt (upinnet). To mannlige koblinger vil få styrepinnene til å kollidere, noe som gjør sammenkobling umulig og risikerer pinneskade.
Er MTP-kontakter kompatible med LC eller SC?
Ikke direkte. MTP og LC/SC er forskjellige koblingsformater. For å bytte mellom dem trenger du en kassettmodul, breakout-kabel eller adapterpanel som gir MTP-til-duplekskonvertering.
Hva er best for kabling med høy-tetthet - MTP eller dupleks LC?
For ryggrads- og trunkkabling der fibertetthet og distribusjonshastighet betyr noe, er MTP generelt det mer effektive alternativet. Dupleks LC forblir standarden på utstyrskanten, der individuelle porttilkoblinger kreves. I de fleste datasenterdesign brukes begge sammen - MTP i ryggraden, LC ved utstyrsgrensesnittet. For en detaljert sammenligning, se vårLC vs MTP/MPO guide.
Når bør jeg bruke APC i stedet for UPC på en MTP-kontakt?
Bruk APC når applikasjonen krever svært lav ryggrefleksjon -, vanligvis i analoge enkelt-modussystemer, CATV, PON og visse lang-linker. For de fleste multimodus datasenterapplikasjoner er UPC standard. Bland aldri APC- og UPC-kontakter i samme par.
Hvilket fiberantall bør jeg velge for 400G-applikasjoner?
Det avhenger av transceiver-typen. 400G SR8- og DR8-optikk krever 16 aktive fibre (8 Tx + 8 Rx), som peker til en 16-fiber MTP-kontakt. 400G DR4 bruker 8 fibre, og støtter en 8-fiber MTP. Bekreft alltid fiberantallet mot transceivermodulens datablad.
Hvor ofte bør MTP-kontakter rengjøres?
Beste praksis er å inspisere og rengjøre (om nødvendig) hver gang en kobling kobles sammen - før hver tilkobling. I miljøer med høy gjentilkoblingshastighet (lab, test, kryss-sammenkoblingsområder), reduserer denne disiplinen direkte feilsøkingstid og koblingsfeil.
Konklusjon
En MTP-kontakt er ikke bare en fler-fiberplugg -, den er en komponent på system-nivå hvis ytelse avhenger av å ta flere sammenhengende avgjørelser riktig: fiberantall, kjønn, polaritetsmetode, fibertype, ende-ansiktspolering og monteringstype. Hvert av disse valgene må samsvare med transceiveren, kanaldesignet og anleggets migrasjonsveikart.
De mest pålitelige MTP-implementeringene starter med en dokumentert koblingsarkitektur - fra transceiver til transceiver - før noen komponenter bestilles. Denne enkeltdisiplinen forhindrer de fleste feltfeil: feil kjønn, feil polaritet, inkompatible fibertall og forurensede endeflater som bryter ned flere kanaler samtidig.
