En optisk splitter er en passiv fiberoptisk enhet som deler ett innkommende lyssignal i to eller flere utgangssignaler, og distribuerer optisk kraft over flere fiberbaner uten å kreve noen elektrisk strøm.
I et GPON- eller EPON-nettverk er det komponenten som gjør peker-til-multipunktarkitektur mulig - én fiber som forlater sentralkontoret, dusinvis av abonnenter koblet til i den andre enden. Uten det ville hver kunde trenge et dedikert fiberløp helt tilbake til OLT, og økonomien til FTTH ville falle fra hverandre.
Denne veiledningen dekker arbeidsprinsippet bak optisk splitting, de reelle-forskjellene mellom PLS- og FBT-teknologier, ytelsesspesifikasjonene som faktisk betyr noe under anskaffelsen, og scenariobaserte-råd for å velge riktig splitter. Hvis du har distribuert PON-infrastruktur eller planlegger et nytt bygg, bør detaljene her spare deg for hodepine på designstadiet.
Hvordan fungerer en optisk splitter?
Fysikken er grei. Når lys går gjennom en enkelt-modusfiber, forblir mesteparten av energien i 9 µm kjernen -, men ikke hele den. En liten brøkdel lekker inn i kledningen. Før to fiberkjerner nær nok sammen, og den lekkende energien begynner å koble seg fra den ene kjernen til den andre. Dette flyktige koblingsfenomenet er grunnlaget for all passiv fiberspalting.
I en produksjonssplitter tar enheten ett inngangssignal og omfordeler den optiske kraften over flere utganger i et definert forhold. Tenk på en 1×4 splitter: en fiber går inn, fire fibre kommer ut, hver bærer omtrent en fjerdedel av den opprinnelige signaleffekten. Ingen elektronikk, ingen ekstern strømforsyning - bare bølgeledergeometri som gjør jobben. Det er derfor disse komponentene kalles passive optiske splittere.
Her blir det praktisk. Hver splittelse koster deg optisk kraft. En 1×2 splitt spiser omtrent 3,5 dB. Når du når 1×32, ser du på teoretiske tap nord for 15 dB - og det er før du legger til koblingstap, fiberdempning og skjøtepunkter. I de fleste FTTH-utrullinger ender splitteren opp med å være den største enkeltkilden til tap i koblingsbudsjettet. Å få splittforholdet feil betyr enten å sløse bort OLT-porter eller støte på mottaksstrømproblemer ved fjerne ONU-er.

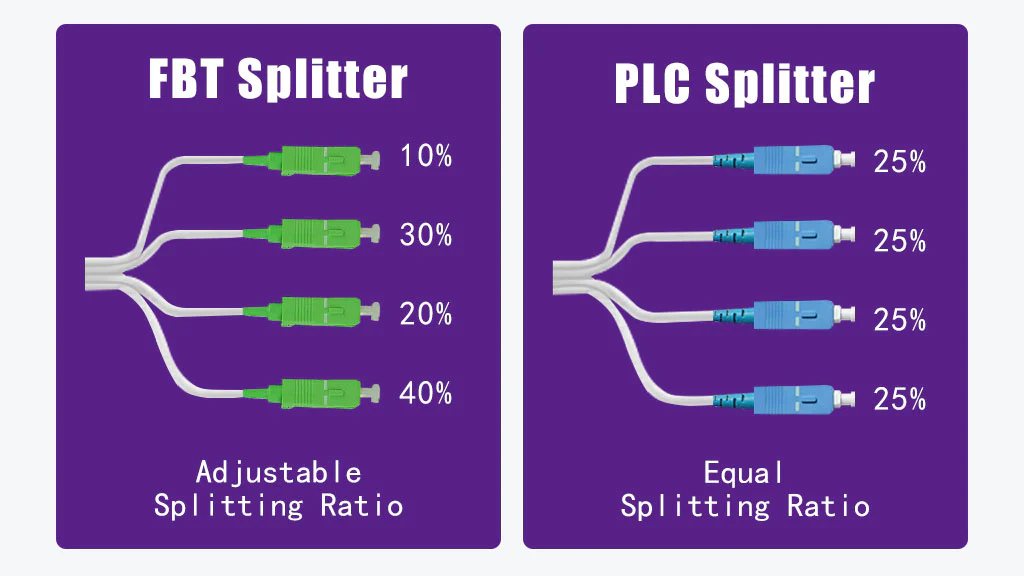

PLC Splitter vs FBT Splitter: What Actually Matters
Hver optisk splitter på markedet bruker en av to produksjonsteknologier, og valget mellom dem handler mindre om hva som er "bedre" og mer om hva som passer din spesifikke distribusjon.
Fused Biconical Taper (FBT) splittere
FBT er den eldre tilnærmingen. To eller flere fibre buntes sammen, varmes opp og strekkes til kjernene smelter sammen. Under avsmalningsprosessen overvåker teknikere koblingsforholdet i sanntid og stopper når måldelingen er nådd. Resultatet er en enkel, velprøvd enhet som koster mindre å produsere -, spesielt ved lave deltall som 1×2 eller 1×4.
Avveiningen viser seg i stor skala. Når du først trykker forbi 1×8, sliter FBT-splittere med utgangsuniformitet: noen porter får merkbart mer kraft enn andre. Feilprosenten stiger også. Bølgelengdestøtten er begrenset til 850 nm, 1310 nm og 1550 nm - greit for grunnleggende PON, men en begrensning hvis du trenger full-spekterkompatibilitet. Og driftstemperaturområdet (-5 grader til 75 grader) utelukker dem for utendørs skap i regioner med harde vintre eller ørkenvarme.

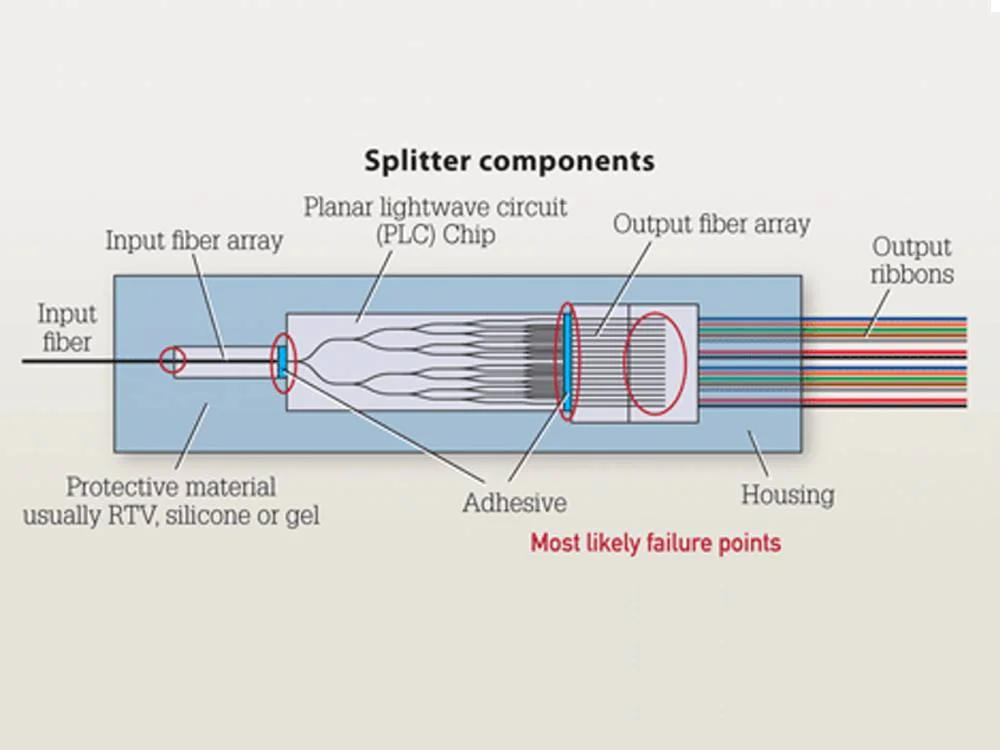

Planar Lightwave Circuit (PLC) splittere
PLC-splittere er produsert ved hjelp av halvlederlitografi --bølgelederkretser etset på et silisiumglasssubstrat med samme presisjon som brukes i brikkefremstilling. Resultatet er tett, jevn utgang over alle porter, selv ved høye deltall.PLC fiberoptiske splitterestøtter hele 1260–1650 nm bølgelengdeområdet, og dekker alle standard PON-bølgelengder pluss 1550 nm-båndet som brukes for RF-videooverlegg og 1625 nm-vinduet som brukes til linjeovervåking.
Fordi splittingen skjer på en enkelt brikke, skalerer PLS-enheter opp til 1×64 eller 2×64 uten ballong i størrelse. Det bredere driftstemperaturområdet (-40 grader til 85 grader, i henhold til Telcordia GR-1209-CORE testkrav) gjør dem til standardvalget for enhver installasjon utendørs eller ukontrollert miljø. Kostnaden per enhet er høyere enn FBT, men for alt over en 1×4-deling er PLS det de fleste erfarne nettverksplanleggere spesifiserer – og med god grunn.
Rask sammenligning
| Parameter | FBT splitter | PLC splitter |
|---|---|---|
| Fremstillingsmetode | Fiberfusjon og tapering | Halvlederlitografi på silikabrikke |
| Bølgelengdestøtte | 850 / 1310 / 1550 nm | 1260–1650 nm (fullt spektrum) |
| Maks praktisk delingsforhold | 1×8 (høyere forhold har forhøyede feilfrekvenser) | 1×64 eller 2×64 |
| Utgangsenhet | Moderat - ujevn ved høyere deling | Høy - konsistent på tvers av alle porter |
| Driftstemperatur | -5 grader til 75 grader | -40 grader til 85 grader |
| Relativ kostnad | Lavere (spesielt ved 1×2, 1×4) | Høyere, men bedre per-portverdi i skala |
| Best passform | Budsjett-sensitive, lavt-antall innendørs distribusjoner | Høyt-antall, utendørs, bærer-klasse PON |
Ytelsesterskler referert til ovenfor er basert på Telcordia GR-1209-CORE og GR-1221-CORE standarder, som definerer krav til pålitelighet og optisk ytelse for passive optiske komponenter som brukes i telekommunikasjonsnettverk.
Nøkkelytelsesspesifikasjoner du bør sjekke før du kjøper
Spesifikasjonsark kan være tette, men fem parametere betyr mest -, og å hoppe over noen av dem under anskaffelse er en feil som har ført til reelle feltfeil:
- Innsettingstap:Hvor mye optisk kraft splitteren bruker. En godt-laget 1×8 PLS-splitter bør komme inn på mindre enn eller lik 10,5 dB; a 1×32 ved mindre enn eller lik 17,5 dB. Disse terskelverdiene kommer fra GR-1209-CORE Tabell 2. Hvis en leverandørs dataark viser verdier betydelig over disse, vil ikke linkbudsjettet ditt lukkes på avstand.
- Returtap:Reflektert kraft tilbake mot kilden. For SC/APC-terminerte splittere (standarden i GPON), bør returtapet være større enn eller lik 55 dB. Dårlig returtap forårsaker OLT-mottakerstøy og forringer oppstrøms signalkvalitet.
- Ensartethet:Gapet mellom beste og dårligste utgangsport. Alt over 1,5 dB betyr at noen abonnenter får merkbart svakere signaler. I en 1×32- eller 1×64-distribusjon er tett enhetlighet ikke valgfritt - det er det som holder abonnenten din lengst på nettet.
- Driftsbølgelengde:PON-nettverk trenger 1260–1650 nm båndpassdekning. Dette er ikke-omsettelig hvis du kjører GPON (1490/1310 nm) med videooverlegg (1550 nm) eller planlegger å legge til XGS-PON-tjenester (1577 nm nedstrøms) på samme fiber.
- Direktivitet:Måler krysstaleisolasjon mellom utgangsporter. Mål Større enn eller lik 55 dB. Lav direktivitet betyr at abonnentsignaler kan strømme inn i hverandre - et reelt problem i høy-tetthetsdeling.
Velge en splitter etter distribusjonsscenario
Den "riktige" splitteren avhenger helt av hvor den skal og hva den skal gjøre. Her er hvordan avgjørelsen vanligvis utspiller seg i praksis:
Lite FTTH-prosjekt (under 50 boliger): A 1×8 PLS splitteri en ABS-boks er arbeidshesten her. Det holder innsettingstap håndterbart, passer inn i en standard utendørs distribusjonsboks, og gir plass til å vokse hvis nabolaget utvider seg. For de minste klyngene - si, fire hjem på én dråpe - en FBT 1×4 kan fungere hvis budsjettet er den primære begrensningen.
Tett urban MDU (leilighetsbygg, kontortårn):Gå med 1×32 PLS i en LGX-kassett eller 1U-stativ-montert formfaktor. Porttetthet har betydning i stigerørskap hvor det er trangt om plass. Sørg for at splitteren er forhånds-koblet med SC/APC for å øke hastigheten på installasjonen.

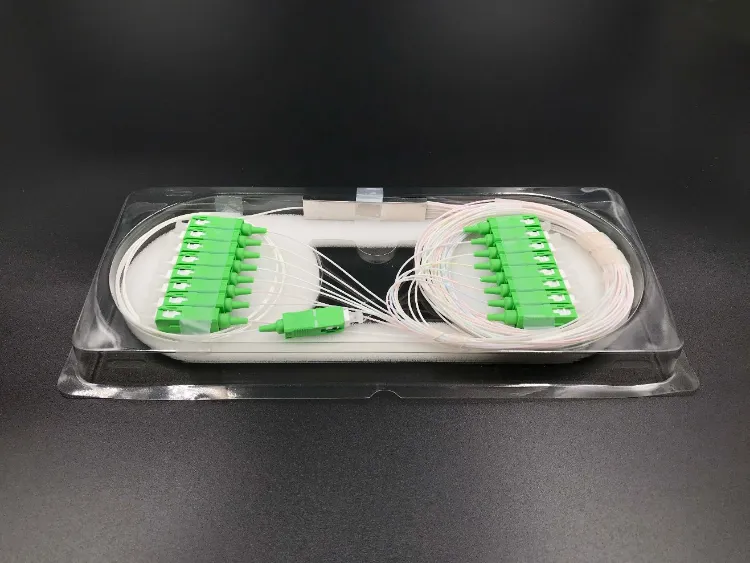

Utendørs gateskap:PLS er obligatorisk. Temperatursvingningen alene vil degradere en FBT-splitter over tid. ABS-pakket eller blokkfrifiberoptiske splittereklassifisert til -40 grader til 85 grader er standarden her. Spesifiser IP65-klassifiserte kapslinger hvis skapet er utsatt for vær.
Landlige eller langdistanselinker-:Innsettingstap er begrensningen. Hver dB teller når ONU er 15–20 km fra OLT. Bruk det laveste splittforholdet som fortsatt tjener antallet abonnenter, og vurder ubalanserte splittere som tildeler mer kraft til den lengste brukeren. En 1×16 er ofte det praktiske taket for landlige spenn - trykk til 1×32 og du risikerer å falle under mottakerens følsomhet i den andre enden.
Sentralkontor eller datasenter: Rack-monterte PLS splitterei 1U-hus er bygget for dette miljøet. De glir inn i standard 19--tommers stativer, bruker forhånds-terminerte patch-ledninger og tillater varmt{10}}byttevedlikehold uten å forstyrre tilstøtende kretser. For PON-aggregeringshyller som betjener hundrevis av abonnenter, gir 2×32 eller 2×64-konfigurasjoner med dobbel inngang failover-redundansen som SLA-er av operatørgrad krever.
Vanlige feil som koster tid og penger
Noen få mønstre dukker opp igjen og igjen i feltutplasseringer. Over-deling er den hyppigste: ingeniører spesifiserer en 1×32 fordi de vil ha kapasitetshøyde, men koblingsbudsjettet kan ikke støtte det i den nødvendige avstanden. Resultatet er marginale ONUer som faller frakoblet under temperaturskift eller koblingsaldring. Kjør alltid strømbudsjettberegningen først - og velg deretter delforholdet.
Koblingsmismatch er en annen. Blanding av SC/UPC og SC/APC i samme PON-bane introduserer refleksjonspunkter som forringer ytelsen. Det høres grunnleggende ut, men det skjer regelmessig på store arbeidsplasser med flere installasjonsmannskaper. Løsningen er enkel: standardiser på SC/APC på tvers av hele anlegget utenfor. Sørg for at splitteren, patchledningene ogenkelt-modusfiberinfrastruktur alle matcher.
Til slutt ignorerer enhetsspesifikasjoner. På papiret kan en billig splitter med 2,5 dB jevnhet og en kvalitetssplitter med 1,0 dB jevnhet virke like. I praksis betyr dette gapet på 1,5 dB at én abonnent på 1×32-nettverket ditt kan motta halvparten av den optiske kraften til en annen. Over et spenn på 10–15 km avgjør den forskjellen hvem som forblir tilkoblet og hvem som ikke gjør det.
Hvor optiske splittere brukes

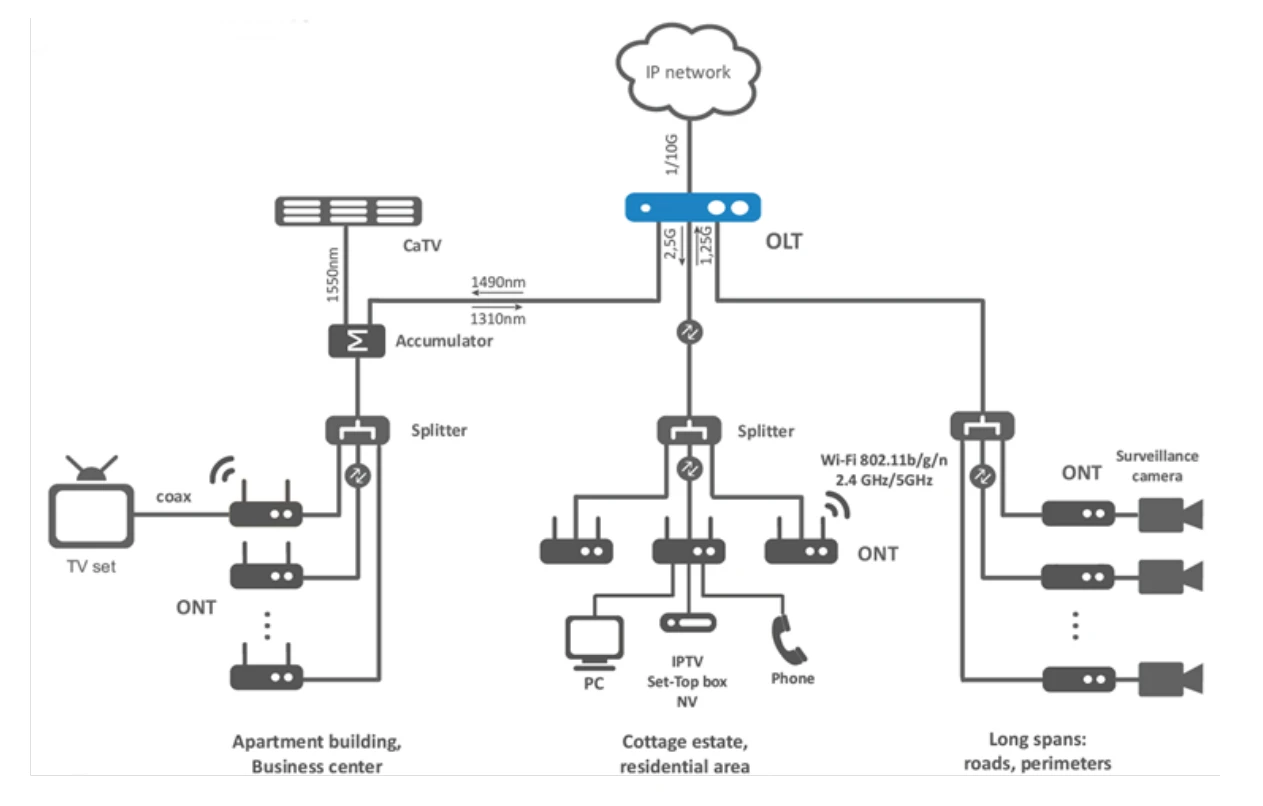

Telekommunikasjon er fortsatt den dominerende applikasjonen. I en GPON- eller XGS-PON-arkitektur sitter splittere mellom OLT på sentralkontoret og ONU-ene hos kunden, noe som gjør at én fiber kan betjene 32 eller 64 endepunkter. Denne pek-til-multipunkt-modellen er ryggraden i boligbredbånd, forretningsfiber og CATV-levering over hele verden.
Utenfor telekom bruker POL-implementeringer for bedrifter splittere for å kutte antall aktive brytere i campusbygninger - en enkelt fiberryggrad erstatter etasjer med kobberkabler og Ethernet-svitsjer. Industrielle anlegg ruter splittere gjennom sensornettverk, og utnytter fiberens immunitet mot elektromagnetisk interferens. Test- og måleoppsett bruker kransplittere for å overvåke direktetrafikk uten tjenesteavbrudd.
Hva er det neste for Splitter-teknologi
Presset mot 10G-PON (XGS-PON, 50G-PON) og konvergert multi-bølgelengdetilgang hever baren for splitterytelse. Operatører som-sameksisterer GPON og XGS-PON på samme fiber trenger splittere med flatt innsettingstap over hele 1260–1650 nm-vinduet - enhver bølgelengdeavhengig-variasjon kan vippe en marginal kobling over kanten. PLS-teknologi takler dette godt; FBT gjør det ikke.
Ubalansert klyving får skikkelig drahjelp. I stedet for å behandle alle utdata likt, allokerer ubalanserte splittere strøm asymmetrisk - mer til fjerntliggende eller høy-etterspørselsbrukere, mindre til nærliggende. Dette forbedrer portutnyttelsen og kan eliminere behovet for optiske forsterkere i scenarier med utvidet-rekkevidde.
På produksjonssiden fortsetter PLC-brikketettheten å forbedre seg. Splittere som støtter 1×128 på en enkelt brikke er allerede i produksjon, noe som presser abonnentens-per-OLT-portforhold høyere og reduserer kostnadene per tilkoblet husholdning i stor-fiberbygging.
Ofte stilte spørsmål
Spørsmål: Hva er forskjellen mellom en PLC-splitter og en FBT-splitter?
A: FBT-splittere lages ved fysisk å smelte sammen fibre - enkelt, billig og effektivt opp til ca. 1×4. PLC-splittere er produsert på en silikabrikke ved bruk av litografi, noe som gir dem bedre ensartethet, bredere bølgelengdestøtte (1260–1650 nm) og høyere splittforhold (opptil 1×64). For en dypere teknisk sammenbrudd, se dennesammenligning av fiberoptisk splitter.
Spørsmål: Hvor mye signaltap introduserer en optisk splitter?
A: Det avhenger av delingsforholdet. Grove målestokker per GR-1209-KJERNE: 1×2 ≈ 3,5 dB, 1×8 ≈ 10,5 dB, 1×16 ≈ 13,5 dB, 1×32 ≈ 17,5 dB. Faktiske verdier fra kvalitets-PLS-splittere kommer vanligvis litt under disse tallene. Det kritiske trinnet er å bekrefte at det totale koblingstapet ditt - splitter, fiber, koblinger, skjøter - holder seg innenfor transceiverens strømbudsjett.
Spørsmål: Kan én optisk splitter fungere med både GPON og EPON?
A: Ja. Begge standardene opererer innenfor vinduet 1260–1650 nm. En PLS-splitter vurdert for dette fulle båndpasset er protokoll-agnostisk -, den deler optisk kraft uavhengig av rammeformatet. Det samme gjelder for 10G-PON-varianter som XGS-PON og 10G-EPON.
Spørsmål: Hvor bør splittere plasseres i et PON-nettverk?
A: Det finnes ikke et enkelt riktig svar. Sentralisert plassering på sentralkontoret forenkler vedlikeholdet, men krever lengre fiberkjøring. Distribuert plassering - i gateskap eller bygningskjeller - reduserer fiberbruken og reduserer tap av siste-mile, men legger til flere feltinnhegninger å administrere. De fleste operatører lander på en to-trinnsdeling: en 1×4 ved skapet, deretter 1×8 ved inngangen til bygningen, noe som gir en kombinert 1×32 rekkevidde med håndterbart tap på hvert trinn.
Spørsmål: Hvilke kontakter bør jeg bruke med optiske splittere?
A: SC/APC er PON-standarden. Den 8--graders vinklede poleringen presser returtapet under -60 dB, noe som er avgjørende for oppstrøms overføringskvalitet. SC/UPC fungerer for mindre krevende bruksområder. LC-kontakter vises i rackmiljøer med høy tetthet. Det viktige er konsistens - hver kontakt, adapter og patchledning i banen bør være av samme type for å unngå refleksjonsfeil.
