Hva er pansret fiberkabel? Struktur, typer og bruksområder

Pansret fiberoptisk kabel er bare vanlig fiber med et metalllag-stål eller aluminium-viklet rundt kjernen. Det hindrer ting i å knuse, tygge eller på annen måte ødelegge kabelen din. Datasentre, campusbaner, fabrikker, hvor som helst ruten blir røff.

Hvis du allerede kan det grunnleggende og bare trenger å velge riktig type, hopper du ned til sammenligningstabellen. Ellers, her er hvordan disse kablene er satt sammen og hvor hver type gir mening.

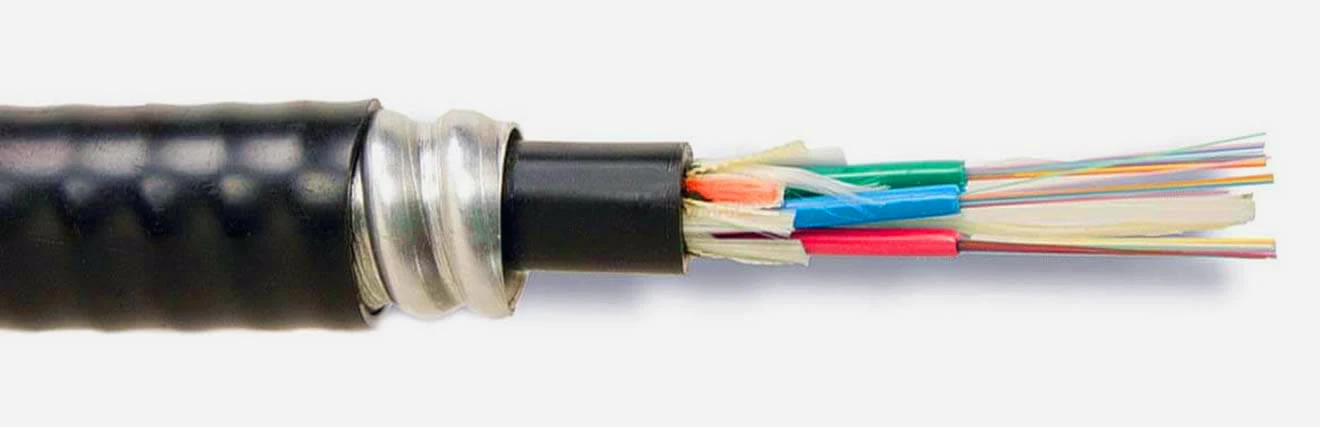

Hvordan pansret fiberkabel er konstruert

Start fra utsiden og arbeid inn. Ytterjakken er polyetylen for utendørs kabel, PVC eller LSZH for innendørs. Under det sitter et lag med aramidgarn for strekkstyrke under drag. Så rustningen. Inne i rustningen lever fibrene i tette-bufferrør eller løse rør avhengig av bruken.

Det meste er identisk med hvilken som helst annen fiberkabel. Den delen folk har en tendens til å glanse over er forholdet mellom pansertype og bufferkonstruksjon, fordi det påvirker hvordan du faktisk terminerer kabelen på stedet. Innendørs pansrede kabler bruker tett-bufret fiber med 900 µm per tråd-du kan leggekoblingerrett på dem og hopp over furkasjon helt, noe som er fint. Utendørs pansrede kabler passer med løs-rørkonstruksjon, fibre som flyter i gel eller tørt-blokkmateriale inne i større rør. Som takler temperatursvingninger mye bedre (du er vanligvis vurdert ned til -40 grader), men du må furcate før du kobler til, og det er et ekstra skritt ingen liker å gjøre i felten klokken 07.00.

Enten du løperenkelt-modus eller multimoduser et helt skilt spørsmål fra rustningen. Enkel-modus for avstand og båndbredde, multimodus for kortere koblinger. Pansringen berører ikke optisk ytelse.

Aluminiumslås vs. korrugert stål: Hvilken rustningstype trenger du?

For innendørs arbeid i Nord-Amerika dominerer aluminiumslås. Datasentre, IT-skap på sykehus, offentlige bygninger, universitetsstigerør-det er overalt. Den spiralformede omviklingen gir kabelen nok fleksibilitet til å føres gjennom skuffer og J-kroker uten å gjøre hver sving til en brytekamp.

Her er tingen som ikke blir snakket nok om: aluminiumslås kan eliminere ledninger på mange innendørsløp. I stedet for de vanlige to-trinns-installasjonene, og deretter trekke kabelen-, fører du bare den pansrede kabelen langs stigestativet eller direkte gjennom det åpne taket. På en bygning med 30 eller 40 kjøringer er det dager utenfor timeplanen, ikke timer. Den har også plenum- og stigerørvurderinger, noe som betyr noe fordi så mange av disse løpene ender opp med å gå gjennom luft-behandlingsrom.

Men aluminiumslås er ikke virkelig gnagersikkert-. Det må vi være tydelige på. De spiralformede omslagene overlapper, men det er nok gap til at et bestemt ekorn eller rotte vil tygge seg gjennom. Jeg har sett ettervirkningene. Hvis nettstedet har en dokumentert gnagerhistorie, ikke engang tenk på det-gå rett til korrugert stål.

Bølget ståltape danner et forseglet rør med null mellomrom. Det er det du vil ha for direkte-gravløp, kanalinstallasjoner mellom bygninger og industrianlegg-raffinerier, gruver, produksjonsgulv-der du har å gjøre med kjemikalier, vibrasjoner og gaffeltrucker. Kabelen er tung og stiv, noe som gjør den smertefull for stram innendørsføring, men under bakken eller i en kabelrenne spiller ingen rolle i det hele tatt. Korrugeringen gir deg også en grei fuktsperre, noe som er en del av grunnen til at den fungerer til nedgraving selv i våt jord uten at du alltid trenger en egen innerkanal.

For de virkelig ekstreme tingene-ubåtlandinger, elvekryssinger-finnes det spesialiserte ståltrådpanser og flettede panservarianter bygget for mye høyere strekkbelastninger enn tapepanser kan håndtere. Men det er en annen samtale.

Innendørs, utendørs og innendørs/utendørs kabel

Innendørs pansret kabel: tett-bufferfiber, sammenlåsende aluminiumsrustning, flammehemmende-jakke. Utendørs: løs-rørfiber, korrugert stål, vann-blokkerende forbindelser. Enkelt nok.

Den som har dukket opp mer og mer på campusprosjekter er innendørs/utendørs-rangert panserkabel. Poenget er at du fører en enkelt kabel fra utvendig kanalinngang, gjennom bygningsgjennomføringen, opp stigerøret, inn i telekomrommet-ingen skjøt ved inngangspunktet til bygningen. Det er ett skjøtekabinett færre per overgang, pluss all arbeidskraften bak. For en campus med 10 eller 15 bygninger, legger det seg raskt. Disse kablene kombinerer vanligvis løs-rørfiber med en LSZH- eller stigerørsjakke og aluminiumslås.

Hvorfor bry seg med ekstrakostnadene?

Pansret kabel går 20 til 40 prosent mer enn tilsvarende upansret kabel, så du trenger en grunn.

Gnagere. Det er grunnen, og det er ikke engang i nærheten. Én tygging-på et ubepansret campusløp betyr en nødlastbilrulle, en spleiseteknologi, ny maskinvare og uansett hvor mange timer eller dager med nedetid mens du venter på at alt dette skal samle seg. Den enkle reparasjonsregningen overstiger nesten alltid det du ville ha brukt på å oppgradere hele kabelruten til pansret. Så anlegg som har vært gjennom det en gang? De skriver panserkabel inn i alle spesifikasjoner fremover. Universitetscampus, forstadskontorparker, alt som grenser til åpent land der ekorn, gophers eller rotter er aktive. Korrugert stål for bekreftede gnagerveier. Aluminiumslås hvor gnagere er mulige, men har ikke bevist seg ennå.

Andre grunn: innendørsområder med mye-trafikk. Varehustak, fabrikkmesaniner, detaljhandel-av-huset. Aluminiumslås dekker den.

For det tredje: direkte begravelse. Du kan bare ikke legge bar kabel i bakken og forvente at den skal overleve.

Oppsigelse: Forhånds-avsluttet eller felt-avsluttet

Forhånds-terminerte pansrede kabel leveres med kontakter som allerede er på-LC og SC forpatch ledninger, MPO/MTP for kofferter. Fabrikkterminering treffer konsekvent innsettingstap under 0,2 dB, og lykke til med det i felten når du også kjemper med en panserstripe. Hvis løpeturene dine er planlagt og målt, er flyttingen forhånds-avsluttet.

Feltavslutning er fornuftig når du ikke kan fastsette nøyaktige lengder. Utendørs grøfting, ettermontering av bygninger, alt der ruten kan endre seg når du faktisk er på stedet. Du vil ha en roterende kabelstriper for rustningen. Og husk-metallisk rustning betyr binding og jording i henhold til NEC-artikkel 770. Det er et ekstra trinn som ikke eksisterer med en upansret kabel, og det er en inspektør absolutt vil sjekke.

Plukkekabel for spesifikke jobber

Datasenterkryss-kobler påOM3 eller OM4 multimodus: forhånds-terminerte forriglingsstammer i aluminium. Rask å installere, rengjør optiske tall rett ut av esken.

Campus-ryggrad mellom bygninger: utendørs korrugert stål med gel-fylt enkelt-modus løs-rørfiber. Og vær så snill, spesifiser mer fiberantall enn du tror du trenger. Å trekke en andre kabel på tre år koster massivt mer enn å legge til tråder i den opprinnelige bestillingen. Vi har sett prosjekter der en dobling av antallet ga kanskje 15 prosent til kabelkostnadene, men ville ha spart en hel andre installasjon på veien. Ytterst, terminer inn i et patchpanel og koble til utstyr medsimplex eller duplex patch ledninger.

Går utendørs til innendørs uten godt skjøtepunkt: innendørs/utendørs-klassifisert pansret kabel. En kabel, ingen overgangsskjøt, renere stykkliste.

Gjeldende standarder

IEC 60794 dekker mekanisk og miljømessig testing. ITU-T G.652 definerer enkelt-fiberspesifikasjoner. For kabler til kommersielle bygninger i Nord-Amerika, ser du på ANSI/TIA-568.3-D. GR-20-CORE (Telcordia) håndterer pålitelighet utenfor anlegget. Brannsikkerhetsvurderinger faller inn under UL 1666 og NFPA 262. Få brannvurderingen feil for sti-stigerøret, plenum, generelle formål - og du river alt ut. Ingen vil ha den samtalen med en prosjektleder.

Noen få installasjonsmerknader

Bøyeradius på pansret kabel sitter på 10 til 20 ganger den ytre diameteren. Gå forbi det og du knekker fiberen-permanent. Fest og jord alltid metallisk rustning i begge ender i henhold til NEC 770.

Når du fjerner rustning for feltavslutning, la ca. 10 til 12 tommer panser-fri hale for buffertilgang. Og gå enkelt med den roterende stripperdybden. Bruk 900 µm bufferbelegg under, og du har et problem som ikke dukker opp før testing-eller enda verre, seks måneder senere som et periodisk.

En ting til folk glemmer: Hvis du trekker pansret kabel gjennom eksisterende rør, sjekk fyllingen. Den økte ytre diameteren betyr at en kanal som komfortabelt passer til upansret kabel kan være for stram for den pansrede versjonen. Mål først.
