Hva er ODF? Optisk distribusjonsramme forklart

En optisk distribusjonsramme, vanligvis forkortet til ODF og noen ganger kalt en fiberoptisk distribusjonsramme, er det strukturerte punktet hvor fiberoptiske kabler termineres, skjøtes, lappes og beskyttes. Du finner ODF-er i telekomrom, FTTH-nettverk, datasentre, bedriftsbygg og industrielle kommunikasjonssystemer. Denne veiledningen er skrevet fra ingeniører som støtter optisk distribusjonsnettverk (ODN) og fibertilgangsprosjekter, så målet er ikke bare å liste opp ODF-typene som finnes, men å hjelpe deg med å matche en ramme til fiberantall, installasjonsplass, koblingsformat, spleisekrav og langsiktig utvidelsesplan.

Når kjøpere sammenligner alternativer, er det praktiske spørsmålet sjelden "hvilke typer er tilgjengelige?" Det er vanligvis "hvilken ODF-type passer faktisk til siden min, og hva må jeg bekrefte med leverandøren før jeg legger inn bestillingen?" Avsnittene nedenfor svarer på begge deler, og artikkelen avsluttes med en utvalgsguide, en spesifikasjonssjekkliste, utførte konfigurasjonseksempler og en FAQ.

Hva er enOptisk distribusjonsramme(ODF)?

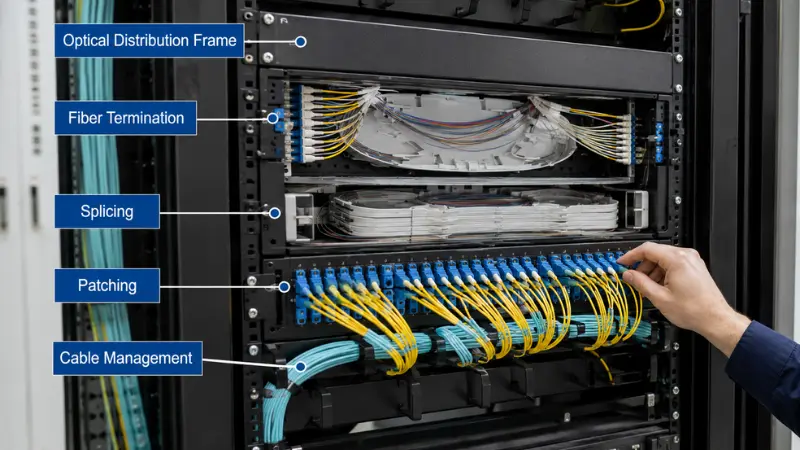

En optisk distribusjonsramme er et fiberhåndteringskabinett som brukes til å terminere, skjøte, lappe, beskytte og organisere optiske fibre. Innkommende kabler kobles til utgående fibre, pigtails, patch-ledninger eller passive komponenter som splittere, og hver tilkobling holdes merket, beskyttet og tilgjengelig for vedlikehold i stedet for å ligge løst inne i en boks.

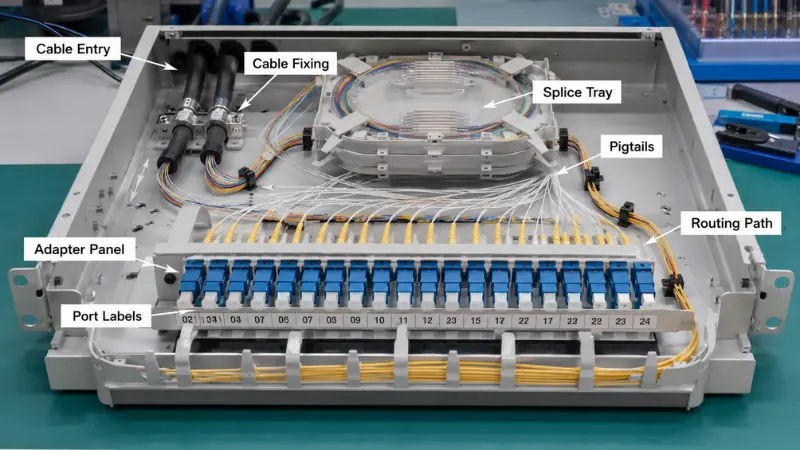

I daglig drift støtter en godt-utformet ODF fiberterminering, fusjonsskjøtebeskyttelse, patchkabelruting, kabelslakklagring, kontaktbeskyttelse og nettverkstesting eller rekonfigurering. Grunnen til at dette er viktig er konkret snarere enn kosmetisk: når en feil oppstår utenfor arbeidstiden, lar en ramme med tydelig portnummerering og tilgjengelige skjøtebrett en tekniker isolere og reparere koblingen på minutter, mens en overfylt, umerket ramme gjør den samme jobben til timer med sporing av fibre for hånd. Mange av de samme terminerings- og beskyttelsesfunksjonene vises også i kompakt formatfiberoptisk terminal og distribusjonsbokserbrukes nærmere abonnenten, og derfor er de to produktfamiliene lette å forveksle. Vi kommer tilbake til det skillet senere.

Hovedtyper av optiske distribusjonsrammer

ODF-er kan grupperes etter monteringsmetode, installasjonsmiljø, kapasitet, intern struktur og applikasjon. De vanligste kategoriene er stativmontering, veggmontering, utendørs, DIN-skinne, PLC-splitter og modulrammer med høy-tetthet. Hver seksjon nedenfor dekker hva typen er, hvor den passer, og en praktisk detalj som ofte blir oversett under valg.

Rackmontert ODF

En rackmontert ODF installeres i et standard 19-tommers utstyrsstativ og er arbeidshesten til telekomrom, datasentre, sentralkontorer, serverrom og ryggradskabling for bedrifter. Den tilbys vanligvis i 1U, 2U, 3U eller 4U høyder, og den integreres rent med brytere, rutere og patchpaneler ved siden av den. Som en grov veiledning bærer en 1U-enhet ofte opptil 24 fibre, en 2U-enhet rundt 48 til 96 fibre, og 3U til 4U-enheter 96 til 144 fibre eller mer. Disse tallene beveger seg betydelig med adapterformat, så en ramme som bruker LC- eller MPO-paneler med høy tetthet vil passe til langt flere fibre per U enn én som bruker SC.

Detaljen som avgjør langsiktig-brukbarhet er valget mellom en fast og en skyveskuffdesign. En fast ramme er enklere, mer stabil og billigere, noe som passer til stabile ryggradslenker som sjelden endres. En skyveskuff lar skuffen trekke forover for skjøting og inspeksjon, som er det beste valget på enhver ramme som vil se hyppige bevegelser, tillegg og endringer. Før du spesifiserer en glidetype, kontroller at det er nok klaring foran stativet til at skuffen kan strekke seg helt ut, fordi en ramme med høy-tetthet som ikke kan åpnes i en tett gang er vanskelig å opprettholde.

Veggfeste ODF

Et veggfeste ODF festes direkte til en vegg i stedet for å sitte inne i et stativ, så det er det naturlige valget der det ikke finnes et stativ eller hvor det er trangt om plassen: små telekomrom, kontorbygg, kjellere i leiligheter, gulvfordelingspunkter og FTTH-bygningsinnganger. Den er vanligvis kompakt, låsbar og egnet for moderate fibertall som 12, 24 eller 48 kjerner.

Når du velger en veggmontert enhet, betyr kabelinnføringsretningen mer enn den først ser ut til. En ramme montert i et smalt stigerør eller skaft trenger ofte bunn- eller sideinngang i stedet for bakre inngang, fordi det rett og slett ikke er plass bak boksen for å føre en kabel uten en skarp bøy. Bekreft inngangsretning, intern skjøtebrettkapasitet, adapterpanellayout og tilgjengelig plass for fiberkveiling før bestilling, ikke etter at boksen allerede er på veggen.

Utendørs ODF

En utendørs ODF avslutter og distribuerer fiber på utsatte eller semi{0}}eksponerte steder, for eksempel FTTH-tilgangspunkter, utendørs telekomskap, stangmontert-distribusjon, landlig bredbånd og industriområder. I motsetning til en innendørs ramme, lever eller dør en utendørsenhet på sin miljøforsegling, så portantall er bare halvparten av spesifikasjonen.

Figuren som skal forankres på er inntrengningsbeskyttelsesklassifiseringen definert i den internasjonale standardenIEC 60529 (IP-koden). I praksis betyr IP54 støv-beskyttet og motstandsdyktig mot vannsprut, noe som kan passe til en skjermet eller skapmontert stilling; IP65 betyr støv-tett og beskyttet mot vannstråler med lavt-trykk, som er et mer realistisk minimum for en ramme som er fullstendig væreksponert; og IP66 til IP68 legger til sterkere stråler eller midlertidig nedsenking. Merk at en høyere nedsenkingsvurdering ikke automatisk innebærer jetmotstand, fordi de to er separate tester, så et nettsted som ser både slagregn og stillestående vann kan trenge en dobbel vurdering. Ved siden av IP-tallet, sjekk UV-motstand, kabelgjennomføringsdesign, korrosjonsmotstand til huset, låsemetoden og hvordan kondens håndteres. En dårlig forseglet utendørsramme er en av de vanligste årsakene til fuktrelaterte{12}}feil år etter installasjon.

DIN-skinne ODF

En DIN-skinne ODF er en kompakt enhet som festes på en DIN-skinne inne i et elektrisk skap eller industrikontrollskap, og den er bygget for lavt fibertall i automasjonssystemer, kraftkommunikasjon, smartnettutstyr, transportkontrollskap og fabrikknettverk. Verdien er integrasjon: den bringer fiberterminering og beskyttelse inn i samme panel som de elektriske ledningene uten å kreve et separat stativ.

For industriarbeid, se forbi fibertellingen til det mekaniske miljøet. Vibrasjon, tilgjengelig kabinettdybde, jordingskrav og kabelstrekkavlastning påvirker alle om rammen vil forbli pålitelig, og fiberrutingen bør tilrettelegges slik at en tekniker kan nå kontaktene uten å forstyrre strømledere i nærheten.

PLC Splitter ODF

En PLS splitter ODF rommer passive optiske splittere inne i rammen slik at en matefiber er delt inn i mange abonnentfibre, noe som gjør den til en kjernebyggestein i FTTH, GPON og EPON aksessnettverk standardisert i referanser som f.eks.ITU-T G.984 GPON-anbefalinger. En enkelt ramme kan kombinere terminering, splitterinstallasjon, patching og kabelhåndtering, noe som holder et passivt optisk nettverk ryddig. Typiske konfigurasjoner går fra 1×8 opp til 1×32 eller 1×64, og riktig forhold avhenger av koblingsbudsjettet og abonnentettheten til prosjektet.

To ingeniørpunkter er verdt å planlegge for. For det første styrer delingsforholdet portoppsettet og vedlikeholdsområdet, fordi en 1×32-splitter mater langt flere utgangsadaptere enn en 1×8, og disse utgangene trenger plass til å bli lappet og merket uten at det blir trengsel. Det hjelper også å bestemme tidlig mellom sentralisert deling ved én node og distribuert deling på tvers av nettverket, en avveining-som er godt forklart i denne oversikten overoptiske splittertyper. For det andre bruker PON-implementeringer nesten alltid vinkel-polerte (APC) kontakter. Årsaken er returtap: refleksjoner i et delt passivt tre forringer signalkvaliteten for hver abonnent på grenen, og APC-endeflater undertrykker disse refleksjonene langt bedre enn flate-polerte. Bekreft splitterforholdet, polering av koblinger, inngangs- og utgangslayout, tilgjengelig spleisebrettplass og merkeskjema før bestilling, og bla gjennomPLS splitteralternativer for å matche det nøyaktige forholdet ditt design trenger.

Modulær ODF med høy-densitet

En modulær ODF med høy-tetthet er designet for store fibertall i begrenset rack- eller gulvplass, og det er standardvalget for datasentre, sentralkontorer, bærerryggrad, store campuser og aggregeringspunkter som trenger plass til å vokse. I stedet for et enkelt fast panel bruker disse systemene modulære adapterpaneler, flyttbare kassetter, flere skjøtebrett og konstruerte rutebaner, og de støtter vanligvis LC- eller MPO/MTP-grensesnitt.

Feilen å unngå her er å velge utelukkende på maksimalt antall porter. Ved svært høye tettheter samles lappkabler,-tilgangsplassen foran blir trang, og en overfylt ramme inviterer til utilsiktet frakobling av feil port under vedlikehold. Avgjørelsesspørsmålet for arbeid med høy-tetthet, inkludert valget LC-versus-matrise dekket i dettepraktisk veiledning til LC versus MTP/MPO, er om teknikere fortsatt kan nå porter, administrere patch-snorer og bevare bøyeradius når rammen er fullastet.

Sammenligningstabell for ODF-typer

Kapasitetsområder er kun typiske verdier og varierer etter produktdesign, adapterformat og leverandørkonfigurasjon. Bekreft alltid nøyaktig fiberantall og panelalternativer mot dataarket.

Rask ODF-valgveiledning

Hvis du bare trenger en rask styring mot riktig kategori, kartlegger tabellen nedenfor vanlige prosjektsituasjoner til et passende utgangspunkt. Behandle det som en kortliste, og bekreft deretter detaljene ved å bruke sjekklisten lenger ned.

Hvordan velge riktig ODF for prosjektet ditt?

Å velge en ODF er ikke bare å velge en boks med nok porter. En ramme må passe til hele designet, så faktorene nedenfor bør alle bekreftes før kjøp.

Fiberantall og fremtidig utvidelse

Start med antall fibre du trenger for å terminere, skjøte eller lappe i dag, og legg deretter til en reserve. En ramme som er dimensjonert nøyaktig til dagens 24 fibre gir ikke plass når stedet vokser til 48, og ettermonteringskapasiteten senere koster vanligvis mer enn å kjøpe den nå. I praksis reserverer mange prosjekter 20 til 50 prosent ledig kapasitet for fremtidige koblinger, backup-fibre og oppgraderinger. Spør hvor mange fibre som kommer inn, hvor mange som går ut, om flere brukere eller bygninger kommer til, og om spleisebrettet og adapterkapasiteten kan absorbere den veksten.

Installasjonsplass

Plasseringen dikterer i stor grad typen. Et eksisterende 19-tommers stativ peker på en stativmontert ramme; et sted med bare veggplass peker til en veggmonteringsramme; et fiberløp inne i et industriskap peker på en DIN-skinneramme; og en installasjon utsatt for regn, støv eller temperatursvingninger utelukker en standard innendørsenhet til fordel for en utendørs. Mål den reelle tilgjengelige plassen, inkludert stativdybde eller skuffeklaring, før du forplikter deg til en modell.

Innendørs kontra utemiljø

Innendørs og utendørs rammer er ikke utskiftbare. Innendørsenheter passer til beskyttede rom som utstyrsrom, kontorer og telekomskap, der tetting ikke er prioritet. Utendørsenheter trenger forsvarlig beskyttelse mot fuktighet, støv, korrosjon og UV, som er grunnen til at IP-klassifisering, husmateriale, dørforsegling, pakningsdesign, låsestruktur og temperaturområde hører med på spesifikasjonen. Forskjellene mellom innendørs og utendørs håndtering, inkludert kabeltyper og ruting, er dekket i denne veiledningen tilinstallasjon av fiberkabel innendørs og utendørs. Å bruke en innendørs ramme utendørs er en hyppig og unngåelig årsak til redusert pålitelighet.

Type kontakt og adapter

ODF-er kan konfigureres med SC-, LC-, FC- eller ST-adaptere, og det riktige valget følger eksisterende patch-ledninger, pigtails og aktive utstyrsgrensesnitt. Som et generelt mønster,SC-kontakterer utbredt i telekom og FTTH,LC-kontakterdominerer datasenter og bedriftsarbeid med høy-tetthet, FC dukker opp i noen telekom og instrumentering, og ST overlever i eldre nettverk. Bekreft formatet mot samsvaretfiberoptiske adapteredu har tenkt å bruke.

Polsk type fortjener like mye oppmerksomhet. UPC-endeflater (flate, svakt hvelvede) gir vanligvis et returtap på rundt 50 dB, mens APC-endeflater (vinklet 8-grader) når omtrent 65 dB ved å reflektere strølys inn i kledningen i stedet for å gå tilbake nedover fiberen, og det er derfor APC er standard i PON- og RF-videoapplikasjoner. De to må ikke kobles til hverandre: en APC-til-UPC-tilkobling forårsaker høyt innsettingstap og kan fysisk skade hylsens endeflater. Hvis du veier alternativene, denne forklaringen avPC, UPC og APC poleringstyperdekker forskjellene i detalj.

Kapasitet for skjøtebrett

Hvis rammen skal brukes til fusjonsspleising, må den interne brettkapasiteten samsvare med fiberantallet, ikke bare adapterantallet. En vanlig og frustrerende feil er å kjøpe en ramme med mange adapterporter, men for få skuffer. Som en planleggingsregel har et skjøtebrett vanligvis 12 eller 24 beskyttede skjøter, så en 24-fiberjobb trenger omtrent ett til to brett, en 48-fiberjobb to til fire, og så videre. Når skuffene blir korte, er symptomene forutsigbare: varmekrympehylser har ingen plass å sitte, fibre kan ikke kveiles innenfor deres minste bøyeradius, vedlikehold betyr å forstyrre eksisterende skjøter, og fremtidig utvidelse blir vanskelig. Per praksis oppsummert avFiberoptikkforeningen, små kabler krever generelt en bøyeradius på rundt 25 mm etter installasjon, og en ramme som ikke kan holde den radiusen vil stille øke innsettingstapet. Planlegg brettantall, hylselagring og rutebanen sammen, og se gjennom dinfiber pigtailslangs rammen slik at avslutninger og skuffer er kompatible. Hvis du fortsatt velger mellom skjøting og felt-installerte koblinger, kan denne sammenligningen avfusjonsspleisinger en nyttig referanse.

Kabelinngang og vedlikeholdstilgang

Kabelinnføringsretning er en reell-verdensbegrensning, ikke en detalj. Rammer støtter innganger bak, fra siden, øverst eller nederst, og et misforhold til nettstedets layout tvinger frem skarpe svinger eller rotete ruting. Vedlikeholdstilgang følger samme logikk: en skyveskuff eller front-tilgangsdesign er lettere å jobbe i for hyppig endrede nettverk, mens en fast struktur er akseptabel for stabile koblinger med få endringer. En ramme som ser kompakt ut på papiret kan være vanskelig å vedlikeholde når kablene først er i.

Merking og kabelhåndtering

Tydelig merking sparer tid under feil og oppgraderinger, og i større rammer forårsaker dårlig merking feil koblinger, lengre feilisolasjon og unngåelige driftsstans. En god ramme tillater distinkt portnummerering, dedikert etikettplass, patch-ledningsringer, knytepunkter, et slakk lagringsområde og separasjon mellom innkommende kabler og patch-kabler. Behold rutingen til dinpatch ledningerplanlagt fra starten i stedet for lagt til som en ettertanke.

Sjekkliste for ODF-spesifikasjoner før du ber om et tilbud

Forberedelse av disse detaljene før du kontakter en leverandør forkorter frem-og-tilbake og reduserer risikoen for å motta feil konfigurasjon.

• Totalt antall fibre som skal avsluttes nå, pluss reserveprosenten for fremtidig vekst.
• Innendørs eller utendørs installasjon, og for utendørs mål IP-klassifisering.
• Monteringsmetode: 19-tommers stativ U-høyde, vegg, stang, DIN-skinne eller skap.
• Kontakt- og adapterformat (SC, LC, FC eller ST) og polert (UPC eller APC).
• Pigtail og patch cord type, lengde og mengde.
• Antall skjøtebrett og nødvendig kapasitet per brett.
• Splitterforhold og splitteposisjon, for PON-prosjekter.
• Kabelinnføringsretning og kabelens utvendige diameter eller pakningsstørrelse.
• Merking og port-nummereringsskjema.
• Fast eller glidende struktur, og nødvendig tilgangsside.

Eksempel ODF-konfigurasjoner

Tre anonymiserte scenarier viser hvordan faktorene ovenfor kombineres i praksis.

Lite distribusjonspunkt for FTTH-bygg

For 24 fibre med SC/APC pigtails inne i et stigerør, er det vanligvis tilstrekkelig med en kompakt veggmontert ODF med to skjøtebrett og bunn- eller sidekabelinnføring. Reservering av noen få ekstra porter gir plass til flere enheter i bygningen uten å legge til en ekstra ramme.

Datasenteraggregering

For 96 fibre på LC i en travel gang, holder en 2U høy-tetthet glidende stativmontert ODF med fronttilgang og dobbel kabelinngang oppdateringen håndterbar og beskytter bøyeradius under en tung patch-ledningsbelastning. Skyveskuffen er viktig her fordi endringer er hyppige.

Landlig FTTH-tilgang på en stolpe

For en matesplitt mot mange abonnenter, en utendørs splitterfordelingsramme klassifisert IP65 eller høyere, utstyrt med en1×32 splitterog SC/APC-koblinger, håndterer både delingen og miljøeksponeringen i ett kabinett.

ODF-valg etter applikasjon

FTTH- og PON-tilgangsnettverk

FTTH-arbeid har en tendens til å bruke veggmonteringsrammer innendørs, utendørsrammer ved utsatte tilgangspunkter, og PLC-splitterammer der passiv splitting er nødvendig. Et kjeller-, telekomrom eller gulvfordelingspunkt krever vanligvis en veggmontert enhet; en ekstern plassering krever en utendørs-rangert en; og en splittende node krever en splitterramme som integrerer splitteren med terminering. For et bredere syn på hva en passiv konstruksjon krever, detteFTTH passive komponenterinnkjøpsguide er en nyttig følgesvenn.

Datasentre og telekomrom

Disse miljøene favoriserer rackmonterte og modulære rammer med høy-tetthet, og de krever generelt høye fibertall, LC-adaptere med høy-tetthet, ren patch-ledning, pålitelig merking og plass til å utvide. I tette stativer bærer kabelhåndtering like mye vekt som rå porttetthet.

Bedriftsbygninger og campusnettverk

Her avhenger den riktige rammen av ryggradens design. Et hovedutstyrsrom bruker ofte en stativmontert ramme, mens gulvfordelingspunkter bruker veggmonterte rammer. På en campus med flere{2}}bygninger avslutter ODF-er ryggradsfibrene og gir et rent koblingspunkt mellom bygninger, brytere og utstyrsrom.

Industri- og kontrollskapnettverk

Industrielle nettverk støtter seg på DIN-skinnerammer eller kompakte veggmonterte enheter. Rammen må passe til styreskapet, skjerme fibrene mot mekanisk påkjenning og la teknikere nå kontaktene uten å berøre de elektriske ledningene, med vibrasjon, støv, skaptemperatur og strekkavlastning tatt med.

ODF versus Fiber Patch Panel versus Fiber Distribution Box

Kjøpere forveksler ofte disse tre fordi alle administrerer fiberforbindelser, men de er ikke det samme. En ODF er vanligvis den mest komplette enheten, som kombinerer adapterpaneler, skjøtebrett, kabelføring, slakk lagring og beskyttelse. Et fiberpatchpanel er mer fokusert på koblingspatching inne i et stativ, selv om noen inkluderer skjøtebrett. En fiberdistribusjonsboks er vanligvis mindre og sitter nærmere sluttbrukere, i FTTH-bygg, gulvpunkter eller utendørs tilgangsplasser.

En kort vei å bestemme seg på: bruk en ODF når du trenger strukturert terminering, spleising, lapping og administrasjon sammen; bruk et patchpanel når du hovedsakelig trenger rack-basert patching i nærheten av aktivt utstyr; og bruk en distribusjonsboks når du trenger kompakt distribusjon nær brukerne. Fordi navngivning varierer mellom leverandører og markeder, bør du vurdere den faktiske strukturen, kapasiteten og funksjonen i stedet for etiketten på dataarket. Denne dypere titt påforskjeller mellom en ODF og en fiber patch paneler verdt å lese hvis grensen fortsatt føles uklar.

Vanlige feil når du velger en ODF

Velg kun etter portantall

Havnetelling betyr noe, men det er ikke nok alene. Skjøtekapasitet, kabelinnføring, adapterformat, vedlikeholdsplass og utvidelseshøyde er med på om rammen faktisk vil fungere på stedet.

Ignorerer fremtidig utvidelse

En lav-ramme uten ledig kapasitet blir dyr i det øyeblikket nettverket vokser. Planlegg for fibervekst før endelig valg fremfor etter.

Bruk av en innendørs ODF utendørs

Innendørs rammer er ikke bygget for regn, støv og vedvarende utendørs eksponering. Utendørsinstallasjoner trenger et forsvarlig forseglet kabinett med passende IP-klassifisering og pakningsdesign.

Blande koblingstyper uten planlegging

SC-, LC-, FC-, APC- og UPC-valgene må være på linje med patch-snorene, pigtails og aktivt utstyr. Feil kombinasjon øker installasjonen kompleksitet og, i tilfelle feilaktig polering, forringer den optiske ytelsen.

Glemte vedlikeholdstilgang

En ramme som ser kompakt ut på papir kan være vanskelig å vedlikeholde når den først er kablet. Sørg for at teknikere trygt kan nå adaptere, skjøtebrett og ruteområder etter installasjon.

Ofte stilte spørsmål

Konklusjon

Hovedtypene for optisk distribusjonsramme er stativmontering, veggmontering, utendørs, DIN-skinne, PLC-splitter og høy-tetthetsmodulær, og det riktige valget følger fiberantall, installasjonsplass, miljø, kontakt- og poleringstype, skjøtebrettkapasitet, kabelføring og fremtidig utvidelse. Et lite innendørs område trenger kanskje bare en veggmontert ramme; telekomrom og datasentre krever vanligvis stativmontering eller rammer med høy-tetthet; FTTH- og PON-nettverk bruker ofte utendørs- og PLC-splitterrammer; og industriskap er godt betjent av DIN-skinnerammer. Før du velger, forbereder du prosjektdetaljene dine ved å bruke sjekklisten ovenfor, og en ramme som er praktisk, pålitelig og enkel å vedlikeholde blir langt lettere å spesifisere.
