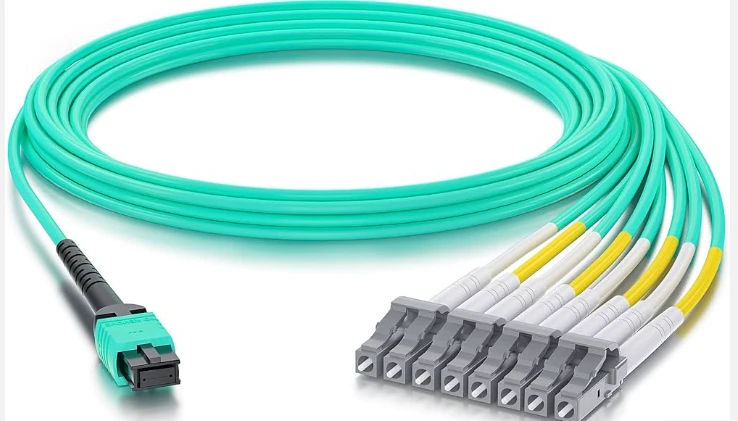

En 8--kjerners SC til MTP/MPO-patch-kabel er en breakout-kabelenhet som ender i en enkelt MTP/MPO multi--fiberkontakt i den ene enden og fire dupleks SC-kontakter i den andre, og bærer åtte optiske fibre over en enkelt kappe. Den fungerer som en direkte bro mellom infrastruktur for parallelloptikk med høy-tetthet og eldre SC-terminert utstyr – noe som gjør det til et av de mest praktiske verktøyene for nettverk som ikke er klare til å rippe og erstatte, men som fortsatt må flyttes til 40G eller 100G.
Hvis anlegget ditt fortsatt kjører SC-baserte patchpaneler, OLT-er eller testinstrumenter sammen med nyere QSFP+-bryterutstyr, eliminerer denne kabelen behovet for mellomkassetter eller adapterpaneler. Den ene enden plugges rett inn i en QSFP+ SR4-transceiverport; de andre viftene ut til din eksisterende SC-dupleksinfrastruktur. Den direkteheten er det som gjør den verdifull - og som gjør den forskjellig fra de mer vanlige MTP-til-LC breakout-kablene som dominerer de fleste datasenterkataloger.
Hvorfor 8-fibertallet er viktig i moderne kabling
Den fiberoptiske industrien har gradvis endret seg fra base-12 til base-8-arkitektur, og med god grunn. En standard QSFP+ eller QSFP28 transceiver bruker fire baner for overføring og fire baner for mottak - totalt åtte fibre. Når du distribuerer en 12-fibers MTP-trunkkabel for en QSFP-applikasjon, sitter fire fibre i midten av kontakten ubrukte. Over en storskala utrulling med hundrevis av koblinger, utgjør denne tomgangsfiberen betydelige bortkastede investeringer.
An8-kjernet SC til MTP/MPO fiber patch ledningstemmer perfekt med den faktiske fiberutnyttelsen av 40GBASE-SR4- og 100GBASE-SR4-optikk. Hver fiber fører trafikk. Ingen avfall, ingen døde tråder som roterer i dokumentasjonen din. Base-8-kabling kan også skaleres pent inn i standard konfigurasjoner av svitsjporter – de fleste chassis har portantall i multipler på fire (16-porter, 32-porter linjekort), som kartlegges rent på 8-fiber MTP-kontakter uten foreldreløse fibre.

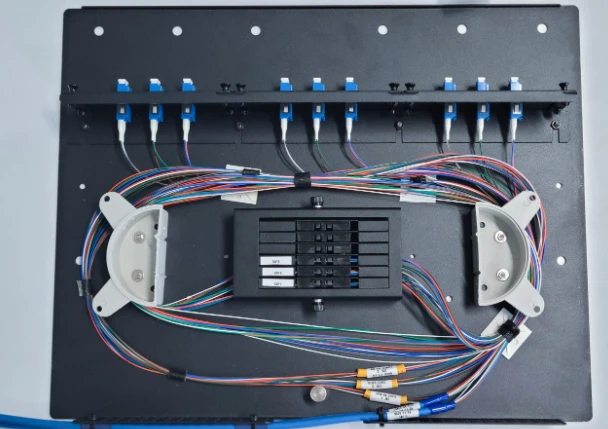

Bygge bro mellom eldre SC-nettverk til parallell optikk
Det er her SC-to-MTP/MPO breakout-snoren får sin behold. SC-kontakter dominerte bedrifts- og telekomkabling i over to tiår. Mange campusnettverk, CATV-hovedender, offentlige fasiliteter og operatørsentralkontorer har fortsatt rad etter rad med SC-patchpaneler. Å bytte all den infrastrukturen til LC bare for å få tilgang til 40G-hastigheter er dyrt og forstyrrende.
I stedet lar en 8-fiber MTP-til-SC breakout-kabel deg koble en 40G QSFP+-port direkte til fire eksisterende SC-dupleksporter. Hvert SC-par håndterer én 10G-bane, slik at en enkelt QSFP+-transceiver effektivt bryter ut i 4×10G-forbindelser over ditt eksisterende SC-anlegg. Den samme logikken gjelder for 100G QSFP28 SR4-transceivere som deler seg i 4×25G-baner. Du bevarer kablingsinvesteringen din samtidig som du får tilgang til båndbreddetettheten til parallell optikk.
Dette er ikke et nisje-scenario. Telekomoperatører som kjører eldre SONET/SDH-infrastruktur på SC-kontakter, universitetscampuser med aldrende SC-terminerte bygningsryggrader og kringkastingsfasiliteter kablet med SC-fiber for videotransport møter alle denne nøyaktige situasjonen. Den 8-kjernede SC til MTP/MPO-ledningen gir dem en migrasjonsbane som ikke krever en gaffeltruckoppgradering.
Forstå polaritetskonfigurasjon for SC-til-MTP-koblinger
Polaritet er et av de vanligste feilpunktene i MTP/MPO-kabling, og å få det riktig på en SC-utbrudd er intet unntak. For en standard 8-fiber SC til MTP/MPO breakout-enhet, er Type B-polaritet (metode B i henhold til TIA-568) standardvalget for QSFP-transceiverapplikasjoner. I en Type B-konfigurasjon, kartlegger fiberposisjon 1 i den ene enden til fiberposisjon 8 i den andre - en full array-reversering som sikrer at overføringsfibre er på linje med mottaksfibre over koblingen.
Type A (rett-gjennom) polaritet er mindre vanlig i breakout-scenarier og vanligvis reservert for trunk-til-trunkforbindelser der kassetter håndterer Tx/Rx-flippen. Type C (par-omvendt) er en spesialkonfigurasjon som brukes med spesifikke kassett-baserte strukturerte kablingsdesign. Med mindre infrastrukturdokumentasjonen spesifiserer noe annet, er Type B det sikre valget for direkte transceiver-til-SC breakout-applikasjoner. Bekreftelse av polaritet før bestilling forhindrer det frustrerende scenariet med en ren installasjon som rett og slett ikke passerer lys.
Singlemode vs. Multimode: Matchende fibertype til applikasjonsavstand
Den 8-kjernede SC til MTP/MPO-patchledningen er tilgjengelig i både enkeltmodus (OS2, 9/125μm) og multimodus (OM3 50/125μm, OM4 50/125μm) varianter. Valget avhenger av transceivertype og rekkeviddekrav.
For multimodusapplikasjoner støtter OM3-fiber 40GBASE-SR4 opptil 100 meter og 10GBASE-SR opptil 300 meter. OM4 utvider disse avstandene - 150 meter ved 40G SR4 - og tilbyr nesten dobbelt så effektiv modal båndbredde ved 850 nm (4700 MHz·km vs. 2000 MHz·km). Hvis du bygger nye horisontale kjøringer inne i et datasenter, er den inkrementelle kostnaden for OM4 over OM3 vel verdt fremtidig{19}}testing. For en dypere sammenligning avmultimode fiberkvaliteter fra OM1 til OM5, representerer hver generasjon et målbart steg opp i båndbreddetetthet og støttet lenkelengde.
Singlemode OS2-fiber er valget for applikasjoner med lengre-rekkevidde - 100GBASE-PSM4 over avstander opptil 500 meter, eller 40GBASE-PLR4 som når 10 km. Offentlige og campus-ryggradsimplementeringer som spenner over flere bygninger, trenger vanligvis enkeltmodus, spesielt når SC-patchpanelene på den andre enden opprinnelig ble installert for telekomapplikasjoner for langdistanse{11}}.
Viktige distribusjonsscenarier
Datasenter 10G-til-40G migrering
Et anlegg som kjører 10G SFP+-sendere på tvers av SC-terminerte patchpaneler kan oppgradere ryggraden til 40G QSFP+ uten å re-terminere et enkelt panel. Den 8-kjernede SC til MTP/MPO breakout-ledningen kobler QSFP+-porten direkte til fire SC-dupleksporter, som hver har en 10G-bane. Denne migreringsveien krever null endringer i eksisterende horisontal kabling.
Telecom Central Office Interconnection
Sentralkontorer vedlikeholder ofte SC-baserte optiske distribusjonsrammer som har vært i bruk i årevis. Å koble nytt DWDM- eller ROADM-utstyr med MTP/MPO-grensesnitt til de eksisterende rammene krever en breakout som snakker begge koblingsspråkene. Den 8-kjernede enheten håndterer dette uten en mellomkassett, og sparer 1U stativplass per tilkoblingspunkt.
Kringkasting og A/V-transport
Profesjonelle kringkastingsanlegg bruker ofte SC-fiber for ukomprimert videotransport mellom studioer og kontrollrom. Når du legger til IP-baserte videorutere med QSFP-porter, integrerer SC til MTP/MPO-utbruddsledningen nytt utstyr i det eksisterende fiberanlegget.
Test- og laboratoriemiljøer
Nettverkstestlaboratorier opprettholder ofte en blanding av koblingstyper på tvers av ulike generasjoner utstyr. En 8--kjerne SC til MTP/MPO-patchkabel lar ingeniører lappe mellom eldre testinstrumenter med SC-porter og nyere multifibertestsett uten å lete etter adaptere.
Hensyn til kontaktkvalitet og tap av innsetting
Budsjetter for innsettingstap strammer inn ettersom koblingshastighetene øker. Ved 40G og 100G påvirker hver tiendedel av en desibel ved hvert tilkoblingspunkt koblingsmarginen din. Standard- MTP-kontakter spesifiserer vanligvis mindre enn eller lik 0,50 dB maksimalt innsettingstap per paret par, mens elite/lavt--MTP-kontakter reduserer det til mindre enn eller lik 0,35 dB (vanligvis 0,15 dB). SC-enden av utbruddet bør opprettholdes under eller lik 0,30 dB per kontakt.
For krevende multi-hopkoblinger, spesifiser MTP-koblinger med lavt-tap påMTP/MPO multimodus fiberpatch-ledningslutten er verdt premien. Hver kabel skal leveres med individuelle testdata - 3D-interferometribekreftelse av hylsegeometri som et minimum. Hvis leverandøren din ikke kan levere testdokumentasjon per-kabel, er det et rødt flagg som er verdt å undersøke før du forplikter deg til en kjøpsordre.
Koblingsrenslighet betyr like mye som kontaktkvalitet. En enkelt forurenset hylse på en 12--fiber MTP-kontakt kan legge til 1–2 dB ekstra tap over hele enheten. Dedikerte MTP-spesifikke haspelrensere bør være standardutstyr i alle anlegg som distribuerer multifiberkabler. HoldeMTP/MPO fiberoptiske adapterestøv-tildekket når det ikke er i bruk er en enkel vane som forhindrer overraskende mange feilsøkingsanrop.
Velg mellom rund kabel, oval kabel og bare bånd
Den 8-kjernede SC til MTP/MPO-enheten kommer i tre kappealternativer, og valget handler mer om ditt fysiske rutingmiljø enn signalytelse.
Rund kabel (vanligvis 3,0 mm diameter, LSZH eller PVC-kappe) er standard for de fleste datasenterapplikasjoner. Den går rent gjennom standard kabelhåndteringsringer og vertikale organiserere, og dens robuste konstruksjon håndterer gjentatt håndtering under bevegelser, tilføyelser og endringer.
Oval (flat) kabel fungerer godt i gulvinstallasjoner eller tette horisontale kabelbakker der vertikal stablehøyde er begrenset. Bare båndkabel gir maksimal tetthet for områder med ultra-høy-tetthet, men motvirker mekanisk holdbarhet - den er best egnet for permanente installasjoner inne i kassetter eller patchpaneler der kabelen ikke vil bli forstyrret når den først er lagt.
Hvordan det sammenlignes med MTP-til-LC Breakout-kabler
Den mye mer vanlige breakout-konfigurasjonen er MTP til LC, ganske enkelt fordi LC har blitt den dominerende duplekskontakten i moderne datasentre. Så hvorfor skulle du strekke deg etter en SC-utbrudd i stedet? Kompatibilitet med installert infrastruktur er den avgjørende faktoren. Hvis anlegget ditt allerede har standardisert på LC, er det ingen fordel med en SC breakout. Men hvis SC-kontakter er det som er i veggen, i patchpanelet eller på utstyret, vilSC-kontaktens interoperabilitet med MTP/MPO multi-fibersystemergjennom en breakout-enhet er den raskeste veien til høyere båndbredde uten omkabling.
SC-koblinger beholder også fordeler i visse bruksområder: deres større 2,5 mm hylse gir litt mer overflateareal for fysisk kontakt, de er lettere å håndtere med hanskede hender i industrielle miljøer, og de forblir standardkontakten i FTTH OLT-utstyr i mange regioner.
Ofte stilte spørsmål
Spørsmål: Kan jeg bruke en 8-kjernes SC til MTP/MPO-patchkabel for 100G-tilkoblinger?
A: Ja. En 100GBASE-SR4 QSFP28 transceiver bruker fire parallelle 25G-baner over åtte fibre - akkurat det denne kabelen gir. Hvert SC duplekspar har en 25G-bane. For singlemode 100G PSM4-applikasjoner, spesifiser en OS2-versjon av sammenstillingen.
Spørsmål: Hvilken polaritetstype bør jeg bestille for QSFP+ transceiverapplikasjoner?
A: Type B (metode B) polaritet er standarden for direkte QSFP breakout-tilkoblinger. Den utfører en reversering av full fibermatrise slik at overføringsposisjonene ved MTP-enden justeres med mottaksposisjonene i SC-enden. Med mindre din strukturerte kablingsdesign eksplisitt krever Type A eller Type C, bestill Type B.
Spørsmål: Trenger jeg en mannlig eller kvinnelig MTP-kontakt på multi-fiberenden?
A: Hunn (ikke-pinnet) MTP er standardkonfigurasjonen for tilkobling til QSFP-transceivere og de fleste patchpaneladaptere, som bruker hann- (pinnede) kontakter. Bestill kvinnelig med mindre din spesifikke utstyrsdokumentasjon sier noe annet.

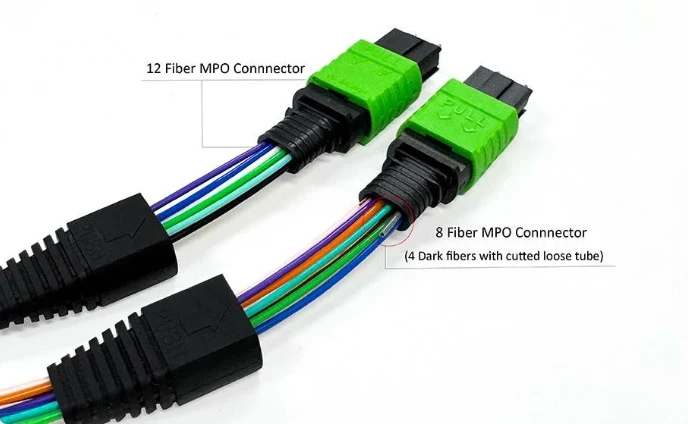

Spørsmål: Er en 8-fiber MTP-kontakt det samme som en standard 12-fiber MPO?
A: En 8--fiber MTP bruker det samme fysiske MPO-12-kontakthuset, men fyller bare de åtte ytre fiberposisjonene (1–4 og 9–12), og lar de fire midtre posisjonene stå tomme. Den er mekanisk kompatibel med standard 12-fiber MPO-adaptere. Den viktigste forskjellen er fiberutnyttelse - en 8-fiberenhet eliminerer de fire ubrukte fibrene som ville vært mørke i en QSFP-applikasjon.
Spørsmål: Hvilken jakkevurdering trenger jeg for plenumsinstallasjoner?
A: For kabling som går gjennom luft-håndteringsrom (over falltak, under hevede gulv i plenum-klassifiserte områder), spesifiser OFNP-kappen (Optical Fiber Nonconductive Plenum). For vertikale stigerør mellom etasjer er OFNR (Riser) tilstrekkelig. LSZH (Low Smoke Zero Halogen) er standarden for de fleste internasjonale datasentermiljøer og kreves i mange europeiske og asiatiske installasjoner. Din lokale byggekode dikterer minimumskravet.
