"Hvorfor henger fortsatt 10G-campusnettverket mitt når jeg brukte den beste enkeltmodusfiberen?"

Det var den paniske meldingen fra en systemintegrator tre dager før et universitetFull optisk campusoverlevering. I laboratoriet,Enkeltmodus vs multimodusser ut som en enkel sammenligning av spesifikasjonsark. På en ekte jobbside? Annen historie. Vi har sett prosjekter spore av fordi noen koblet en UPC blå kontakt til en APC grønn adapter. Eller undervurderte ONT-lenkebudsjettet. Eller sprengte budsjettet på enkeltmodussendere for 100-meters løp som kunne ha brukt billigere multimodusoptikk.

Ettersom FTTO ble den nye standarden, har fiberutvalget beveget seg langt utover "single mode for long, multimode for short." Hvis kablingstilnærmingen din sitter fast i lærebokområdet-ærlig, kan det hende du planter landminer for fremtidige oppgraderinger.

Se for deg dette: en 50-bygningscampus som ikke trenger en eneste kabelbytte på 20 år. Det er løftet om en godt designetPOL kabelveiledningimplementering. Men veien dit? Fylt med feller. LC eller SC/APC? Full enkeltmodus i horisontale kjøringer, eller beholde multimodus for å spare på optiske moduler? En feil koblingsspesifikasjon forsinker ikke bare tidslinjen din. Det multipliserer vedlikeholdshodepine i årevis.

La oss hoppe over fysikkdefinisjonene du har sett hundre ganger. Målet her: å hjelpe deg å ta den "få det riktig første gang" avgjørelsen.

Tallene som faktisk betyr noe

Du har sett standard sammenligningsdiagrammet. Kjernediameter, bølgelengde, avstand. Skjønner det. Men disse diagrammene forteller deg ikke den virkelige historien: enkeltmodus vs multimodus-avgjørelsen handler om penger. Ikke fysikk.

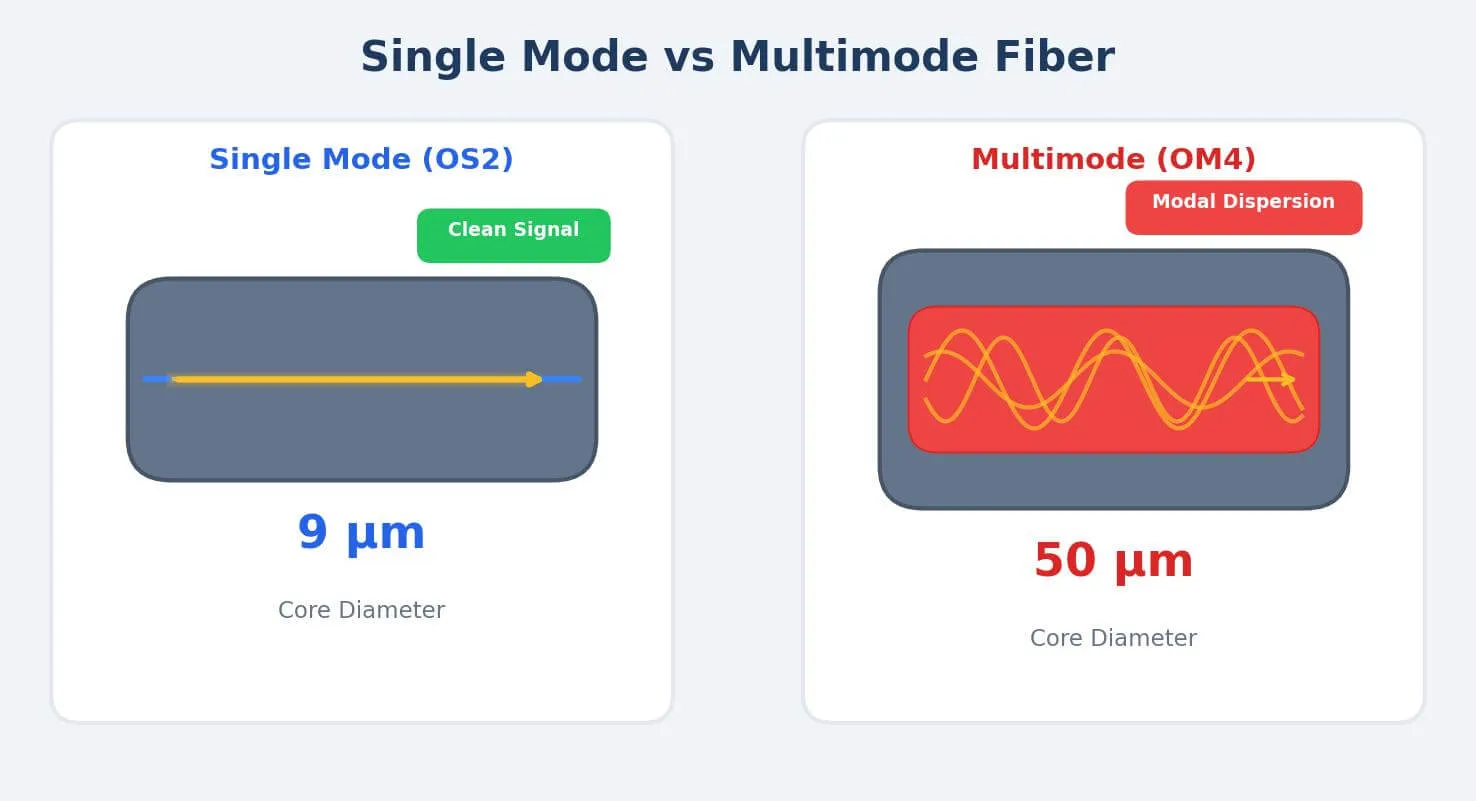

Tenk på det på denne måten. Enkeltmodus er en sportsbil-en lysstråle ned en kjerne så tynn (9 mikrometer) at et menneskehår ser fett ut i sammenligning. Rent signal, reiser 10, 20, 100 kilometer uten å trenge en boost. Multimode er pickupen. Bredere kjerne (50 mikrometer{10}}fortsatt tynnere enn hår, men 6 ganger større), flere lysstråler som spretter gjennom samtidig. Enklere å jobbe med, billigere å koble til. Men de sprettstrålene begynner å forstyrre etter noen hundre meter. Signalet blir gjørmete.

Ser du fellen? Enkelmoduskabel er billigere. Men sendere koster 3-5 ganger mer. For en campus med 500{10}porter, når den forskjellen $30 000–50 000 i optikk alene. I våre 2023-2024-prosjekter over hele Sørøst-Asia har vi sett anskaffelsesteam bli brent av denne eksakte beregningsplukke-enkeltmodusen "for fremtidssikring" på korte kjøringer, for så å krype når transceiverkostnadene sprenger budsjettet.

Nå endrer-POL-arkitekturen alt.Full optisk campusdistribusjoner ved hjelp av POLkreverenkeltmodus. Ingen valg involvert. Teknologien bruker GPON-bølgelengde-divisjonsmultipleksing-to bølgelengder som beveger seg i motsatte retninger på én fiberstreng. Fungerer kun med enkeltmoduss rene overføring.

Så hvis du bygger POL, hopp over multimodusdebatten. Men tradisjonell Ethernet? Det er derFibervalg for optisk LANblir komplisert.

Hvorfor SC/APC dominerer POL (og hva skjer når du blander farger)

Tradisjonelle campusnettverk ser ut som et tre. Kjernebryter ved roten, fordelingsbrytere ved grener, tilgangsbrytere i hver etasje. Mye utstyr, mye kraft, mange ting som går i stykker.

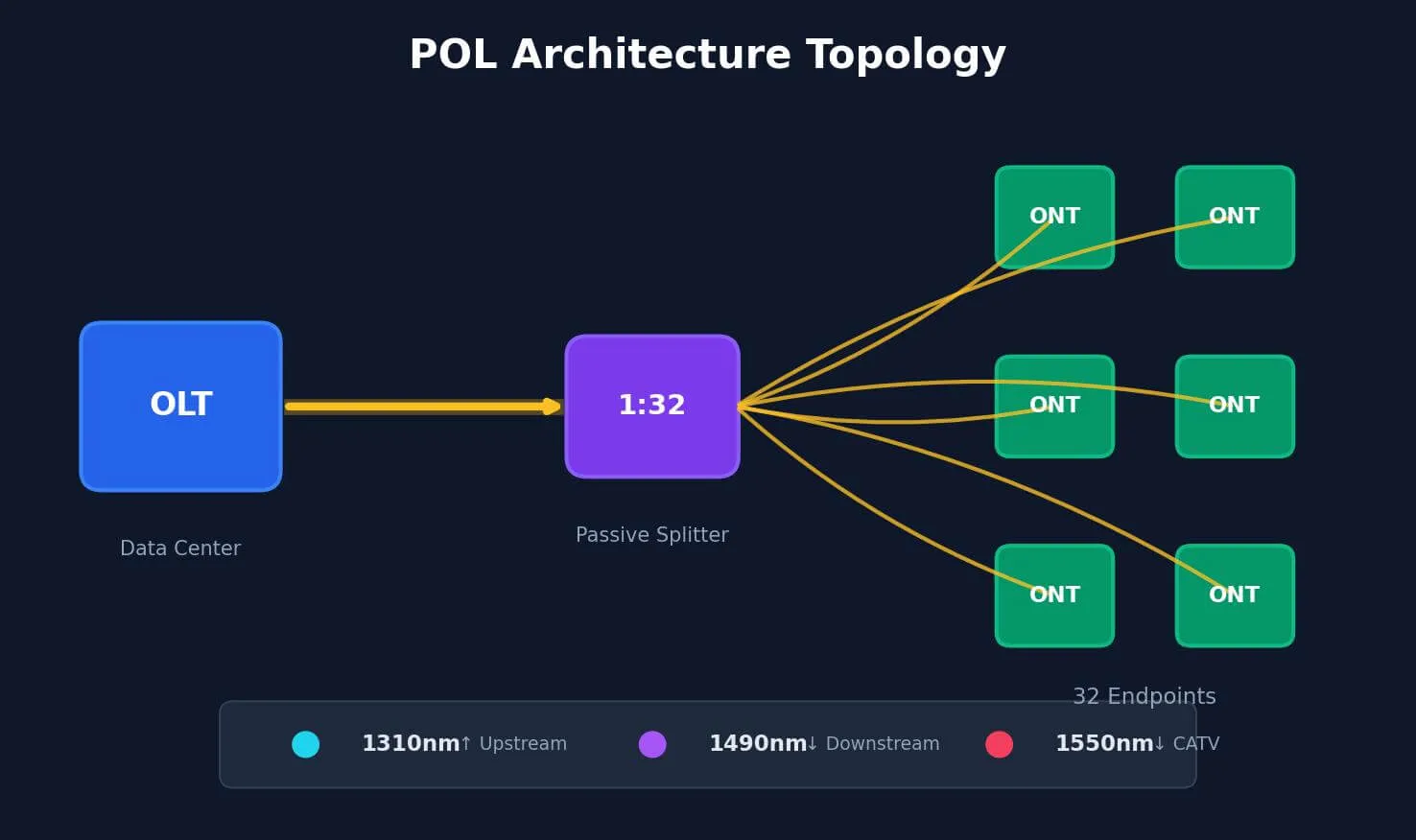

POL flater ut det. En sentral OLT kobles gjennom passive splittere til ONTer ved hvert skrivebord eller rom. Ingen mellombrytere. Ingen IDF-skap i hver etasje. Bare fiber, splittere, endepunkter.

[Datasenter] → OLT → Single Fiber → 1:32 Splitter → 32 ONTs

Nedstrøms: 1490nm|Oppstrøms: 1310nm|Begge på EN fibertråd

Splitterne er helt passive. Ingen strøm, ingen elektronikk, ingenting å svikte. Lys fra OLT treffer en 1:32 splitter og deler seg til 32 steder. Som en hageslange med 32-sprinkler - bortsett fra at du deler laserlys, ikke vanntrykk.

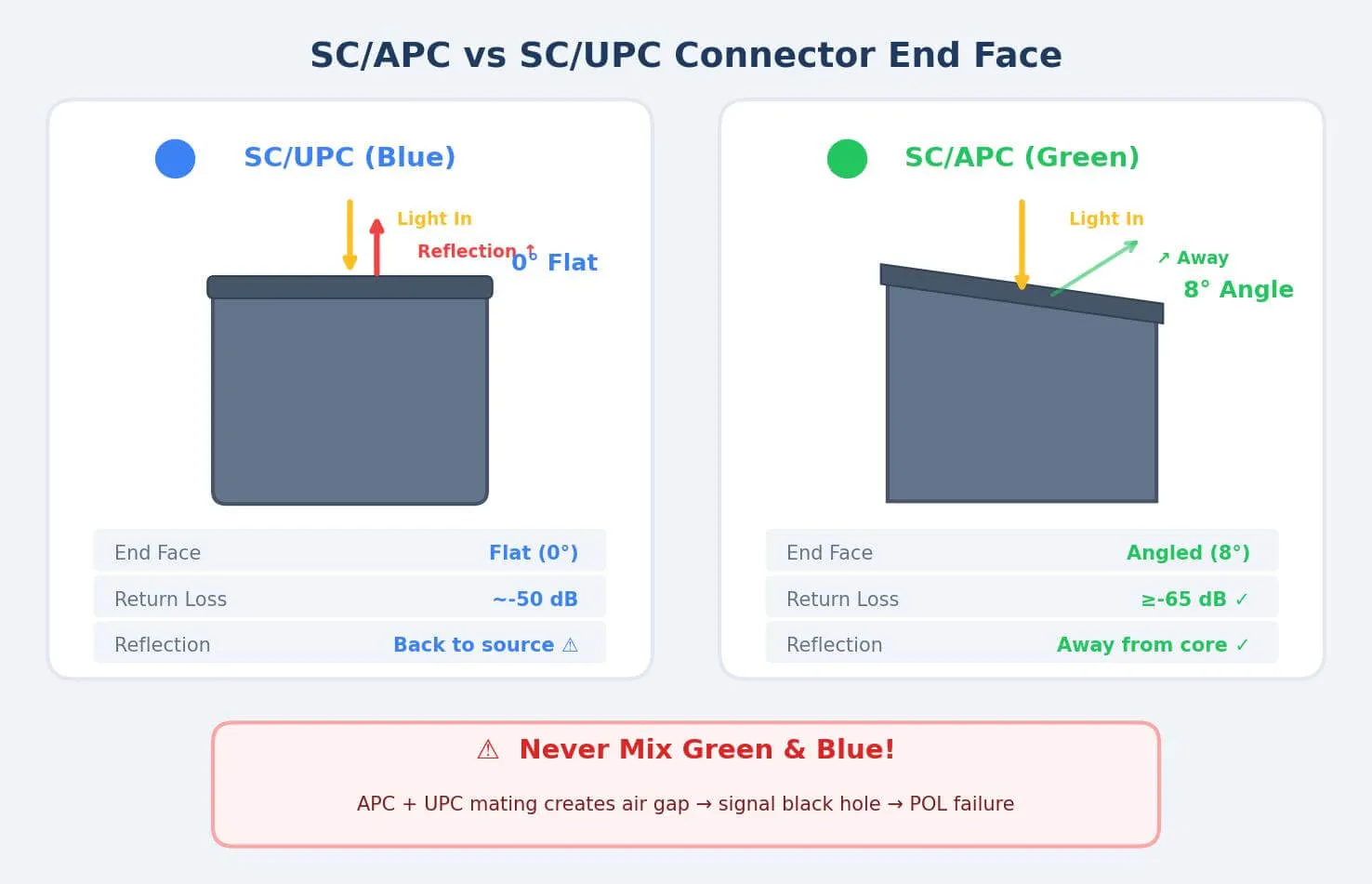

Den kritiske detaljen de fleste guider hopper over: POL bruker SC/APC-kontakter nesten universelt. "APC" betyr vinklet fysisk kontakt-hylse polert ved 8 grader i stedet for flatt. Når lys treffer en flat overflate (UPC), spretter noen rett tilbake mot kilden. I toveis POL skaper disse refleksjonene støy. Over dusinvis av tilkoblingspunkter akkumuleres støy.

Det vinklede APC-flaten spretter refleksjoner bort fra kjernen. Returtapet synker fra ~-50 dB (UPC) til -65 dB eller bedre (APC). Omtrent 30 ganger mindre reflektert lys gjør det tilbake. I POL-termer? Forskjellen mellom rent signal og degradert signal.

TIA Fiber Optic Training Council sier det enkelt: SC/APC er standard for passive optiske nettverk fordi returtapskarakteristikker har betydning i toveissystemer. Ikke se etter-gjett dette-gå til SC/APC.

Hva skjer når du blander grønt og blått:

Vi så dette på et smart hotell-GPON-prosjekt i fjor. Entreprenøren brukte SC/APC (grønn) på -gulvnivå splitterutganger-riktig. Men så ga rommene SC/UPC (blå) patchledninger for ONT-tilkoblingene. Fysisk sett kobles den til. Elektrisk? Katastrofe.

Det vinklede ansiktet som møter et flatt ansikt skaper en liten luftspalte. Kontaktområdet krymper til nesten ingenting. Avkastningstapet stuper. Reflektert optisk kraft utløste høye-refleksjonsalarmer ved OLT. Verre-når 1550nm CATV-signalet kom gjennom med høyere effekt, førte luftgapsrefleksjonene til at ONT-er i kantrom falt frakoblet gjentatte ganger. Gjestene klaget. Ledelsen fikk panikk. Løsningen krevde re{10}}trekking av patchledninger for 200+ rom.

I et helt-optisk nettverk er ikke grønt-til-blått «litt tregere». Det er et signalsvart hull. Økningen på 1dB innsettingstap ser liten ut-men på en delt kobling på 1:64 er det dråpen som bryter systemet.

Virkelige beslutninger om distribusjon

Ryggraden fra datasenter til første splitter.Dette er motorveien din. Alt flyter gjennom den. POL betyr enkeltmodus OS2 med SC/APC-ingen diskusjon. Men kabelkvalitet, forhånds-terminert vs felt-terminert, antall reservefiber? Fortsatt beslutninger å ta.

For løp under 2 km (de fleste campus-ryggrader), håndterer standard OS2 jobben. Premium fiber med lite-tap? Overkill med mindre du skyver ekstremt lange splitterkjeder eller planlegger 25G-PON-oppgraderinger. Innsettingstap per kobling bør holde seg under 0,3 dB-spesifiser dette i tilbudsforespørselen, krever testrapporter.

Pre-terminerte trunkabler koster mer, men sparer installasjonstid. For sykehus eller universiteter hvor det er viktig å minimere forstyrrelser? Verdt det. Nybygg med tid til overs? Feltavslutning fungerer fint. For terminering med høy-tetthet ved OLT,fiberoptiske kontakterdesignet for rack-monterte applikasjoner gjør portidentifikasjon og tilgang enklere under vedlikehold.

Fordelingskabler fra splittere til ONTer.

Det er herFTTO fiberkoblingerbli interessant. Ikke én kabel-32 kabler fra hver splitter til 32 steder. Multipliser med splittertelling. Mellomstor campus kan ha 50+ splittere som betjener 1,500+ endepunkter. Mange kontakter.

SC/APC forblir standard. Men sjekk ONT-spesifikasjonene først-noen nyere modeller bruker LC/APC-porter. I så fall kan du kjøre LC-terminerte kabler gjennom (renere) eller bruke SC-LC hybridadaptere ved splitteren (legger til tilkoblingspunkter). Vi anbefaler generelt det første alternativet. Hver adapter er et potensielt feilpunkt.

Hvorfor kontaktkvalitet er viktig i stor skala:

En forskjell på 0,1 dB per kontakt høres trivielt ut. Multipliser over hundrevis av forbindelser-er det ikke. Typisk 1:32 POL-arkitektur har ~28 dB totaltapsbudsjett. Splitter spiser 15-17 dB. Kabeldemping tar noen flere. Det etterlater kanskje 8-10 dB for alle kontakttap. Billige koblinger presser deg over budsjettet på lengre kjøringer.

Tradisjonell Ethernet-ryggrad (når du ikke gjør POL).Ikke alle er klare for POL. Renovere eksisterende infrastruktur? Budsjettbegrensninger? Tradisjonelt svitsjet Ethernet fungerer fortsatt. Ulike fiberbeslutninger dog.

Under 300 meter-gulv-til-gulv, tilstøtende bygninger-OM4 multimodus med LC-dupleks er økonomisk fornuftig. Transceiver-besparelser (SR vs LR-moduler) øker når du kobler til dusinvis av brytere. Kalkulusen snur på 300+ meter. Multimode sliter, spesielt ved høyere hastigheter.Enkeltmodusbruk i Campus Networkinter-bygging av koblinger gir ubegrenset båndbredde. Installer én gang, støtt 10G, 100G, 400G-hva som kommer etterpå.

LC/UPC (ikke APC) fungerer fint for punkt-til-punkt Ethernet. Ingen toveis WDM, så ekstra APC-kostnader og håndteringspleie er ikke nødvendig.

Desktop Connections og Zone Enclosure Solution

FTTO betyr at fiber når skrivebordet. Et annet miljø enn et datasenter. Kabler blir sparket. Stoler ruller over dem. Rengjøringspersonalet støter på ting. DeVeiledning for valg av fiberkontaktfor desktop prioriterer holdbarhet.

Bend-ufølsom fiber (BIF) er ikke-omsettelig. Standard fiber mister signal ved trange bend. BIF-håndtak bøyer radier ned til 7,5 mm-strammere enn lillefingeren. For-kuttede patchledninger (2m, 3m, 5m) sparer tid kontra feltavslutning ved hvert skrivebord. Kostnadsforskjell minimal, unngår variasjon fra vanskelige installasjonsposisjoner.

Utfordringen med åpent kontor:

På et prosjekt for et stort internettselskap -helt åpent kontoroppsett- nektet designeren å montere noen synlige kabelbakker på støttesøylene. Direkte ruting fra ryggraden til hvert skrivebord betydde fiber overalt. Mareritt å opprettholde.

Vår løsning: Soneskap i takplenum eller under forhøyet gulv. Kjør multi-MPO-trunker fra ryggraden til hver soneboks. Inne i boksen, bryt ut til LC Uniboot-patch-ledninger som betjener 6-8 arbeidsstasjoner i nærheten.

Utbetalingen? Når arbeidsstasjoner beveger seg (og det gjør de alltid), berører du ikke ryggradsfiberen i taket. Bare bytt den 3 meter lange lappsnoren ved soneboksen. Vår klients estimat: 70 % reduksjon i MAC-er (flytter/legger til/endringer) arbeidskostnad. Over 3 år med kontoromorganiseringer, det legger opp.

Kritiske detaljer: i bokser med trange soner er LC Uniboot- eller Push-Pull Tab-koblinger obligatoriske. Når 12 patch-kabler er koblet til, gir ikke standard LC-kontakter nok plass til å fjerne noe. Vi lærte dette på den harde måten i et ettermonteringsprosjekt-må koble fra halve boksen bare for å få tilgang til én kabel.

Pengespørsmålet

Alle spør om kostnad. Svaret avhenger av tidsrammen din. POL koster mer på forhånd (OLT-er og ONT-er er ikke billige), men sparer dramatisk på alt annet-spesielt over 10 år.

Grov oppdeling for 500 endepunkter. Dette er industrianslag, ikke garanterte tilbud-din kjørelengde varierer etter leverandør, region, spesifikasjoner.

Der POL sparer mest: gulvplass og strøm. Tradisjonelle nettverk trenger IDF-skap hver etasje-brytere, UPS, klimaanlegg. POL erstatter alt dette med passive splittere som ikke trenger strøm, ingen kjøling, som passer i en veggmontert boks på størrelse med en lærebok. Huaweis FTTO-dokumenter hevder 50-70 % strømreduksjon-, det er et markedsføringstall, ta det passende skeptisk - men retningen er ekte. Færre aktive enheter betyr mindre strøm og mindre varme å fjerne.

Dirt Is Your Enemy (The $500 Lesson)

Noe salgsbrosjyrer ikke legger vekt på: forurensning er den viktigste årsaken til feil på fibernettet. Ikke utstyrsfeil. Ikke kabelskade. Skitt.

Enkeltmodusfiber har en kjerne på 9-mikrometer. En støvspesifikasjon som er usynlig for øyet blokkerer 10 %+ av lystransmisjonen. Fingeravtrykkolje skaper nok tap til å miste en forbindelse. I POL-systemer med stramme budsjetter går forurensning på noen få punkter over i nettverksomfattende problemer.

$500 som ble til $5000:

Sørøst-Asia campusprosjekt. Kunden kuttet omtrent $500 i profesjonelle rengjøringssett fra budsjettet. "Bare bruk støvhetter og vær forsiktig." Tillatt arbeidere å installere uten riktig inspeksjonsutstyr.

En uke etter overlevering viste omtrent 15 % av koblingene uforklarlig pakketap. Ingeniørteamet måtte returnere med OTDR-utstyr, trekke kontakter én etter én, inspisere hver endeflate. Funn: de fleste forurensede hylsene hadde blitt ripet opp av støvpartikler under installasjonen. Uopprettelig skade.

Sluttregning: ~100 patch-ledninger erstattet ($2000 materialer), tre dager med arbeid for to teknikere ($3,000+), pluss omdømmeskaden ved en mislykket overlevering. "Besparelsene" på $500 kostet dem 10x.

En endeflate med fiberkobling er mer skjør enn et øyeeple. Under 400x forstørrelse ser en støvpartikkel ut som et krater på månen. Hvis du ikke kjøper rengjøringsverktøy, budsjett tredoble for reparasjoner.

Inspeksjon før paring er obligatorisk. Et 400x fibermikroskop koster noen få hundre dollar og forhindrer tusenvis av feilsøking. Hver kobling inspisert før plugging-under installasjon og vedlikehold. Rengjøringsprotokoll: tørk først (lo-fri), våtrengjør med 99 %+ isopropylalkohol om nødvendig, tørk igjen, -inspiser på nytt. Tar 30 sekunder. Å hoppe over tar timer å diagnostisere senere.

Planlegging for det neste

Campusfiber varer 15-25 år. Kabelen du installerer i dag vil fortsatt være der når teknologier vi ikke har oppfunnet blir standard.

Gode ​​nyheter for POL: det fysiske laget støtter hele veikartet. Gjeldende GPON kjører 2,5 Gbps nedstrøms. 10G-PON (XGS-PON) allerede tilgjengelig. 25G-PON i prøveversjoner. 50G-PON i standardutvikling. Alle bruker samme fiber og koblinger{10}, bare OLT- og ONT-utstyr endres.

OFS Optics bemerker at mens multimode håndterer de fleste bedriftsavstander tilstrekkelig, blir enkeltmodusens båndbreddefordeler mer uttalt ettersom datahastighetene øker. De anerkjenner trenden mot enkeltmodus ettersom transceiverpremiene smalner.

A Full optisk campusbygget på enkeltmodus håndterer Wi-Fi 7 backhaul (multi-gigabit per AP), 8K videoovervåking, IoT-tettheter vi ikke kan forutsi-uten å berøre kabling. Det er verdien av å få infrastruktur riktig første gang.

Hva du skal legge inn i tilbudsforespørselen din

Når du kjøper kontakter for enPOL kabelveiledning-kompatibel distribusjon, spesifiser disse minimumskravene:

Innsettingstap: Mindre enn eller lik 0,25 dB typisk, Mindre enn eller lik 0,35 dB maks.

Returtap (APC): Større enn eller lik 65 dB

Hylse: Zirconia keramikk

Paringssykluser: Større enn eller lik 500 med mindre enn eller lik 0,2 dB endring

Dokumentasjon: Individuelle testresultater eller batchsertifikater

For oppdragskritiske distribusjoner gir leverandører med-intern produksjon (ikke handelsselskaper som kjøper flere fabrikker) mer konsistent kvalitet.Evolux Fibertilbyr fabrikk-direkte produkter med testdokumentasjon som bedriftens POL-prosjekter krever.

Reserveforhold som er verdt å budsjettere: 5-10 % for forhånds-terminerte sammenstillinger, 15-20 % for feltinstallerbare kontakter (gjelder termineringsfeil), 10–15 % for patchkabler for å håndtere førsteårs MAC-er.

Hurtigreferanse

Skiftet motFull optisk campusArkitekturen akselererer etter hvert som bedrifter oppdager drifts- og energibesparelser. Enten du implementerer POL for en ny bygning eller oppgraderer tradisjonell infrastruktur, bestemmer koblingsbeslutninger du tar under installasjonen påliteligheten for det neste tiåret eller to. Få dem riktig første gang.

Referanser:

1. TIA Fiber Optic Training Council (tiafotc.org) - Passive Optical LANs

2. OFS Optics (ofsoptics.com) - Enkeltmodus vs multimodus fibervalg

3. Huawei Enterprise (e.huawei.com) - FTTO-løsningsdokumentasjon

4. FS.com Community - Diskusjoner om tap i PON-applikasjoner
