Hvorfor ubalansert splitting gir mening for landlige FTTH-prosjekter

Designet fungerte. Det var bare ikke den mest effektive måten å koble sammen 32 hjem spredt så tynt.

Den samtalen er ganske typisk for det vi ser medLandlig FTTHprosjekter. Utfordringen er ikke teknisk gjennomførbarhet-det er økonomi. Og når du begynner å optimalisere for kostnaden per bolig som passeres i områder med lav-tetthet, ender du opp med å se seriøst på ubalansert deling.

Så hva skjer egentlig her? Problemet kommer ned til et grunnleggende misforhold mellom hvordan tradisjonell PON-arkitektur fungerer og hvordan landlige abonnenter er fysisk distribuert.

I et tett nabolag kan du ha 64 boliger innenfor en radius på 500 meter fra et splitterskap. Du installerer en 1:64 splitter, kjører korte slippkabler til hvert hjem, og økonomien fungerer vakkert. Splitterkostnaden deles på 64 abonnenter. Kabelstrekningene er korte. Alle er glade.

Se nå for deg en landlig rute. Du har kanskje 30 hjem strukket ut langs 20 kilometer vei. Noen er gruppert i grupper på 4-6 nær veikryss. Andre sitter alene på 40 mål store pakker. Hvis du prøver å betjene dem med en sentralisert splitter, kjører du individuelle fibertråder i kilometer for å nå hjem ytterst i tjenesteområdet ditt.

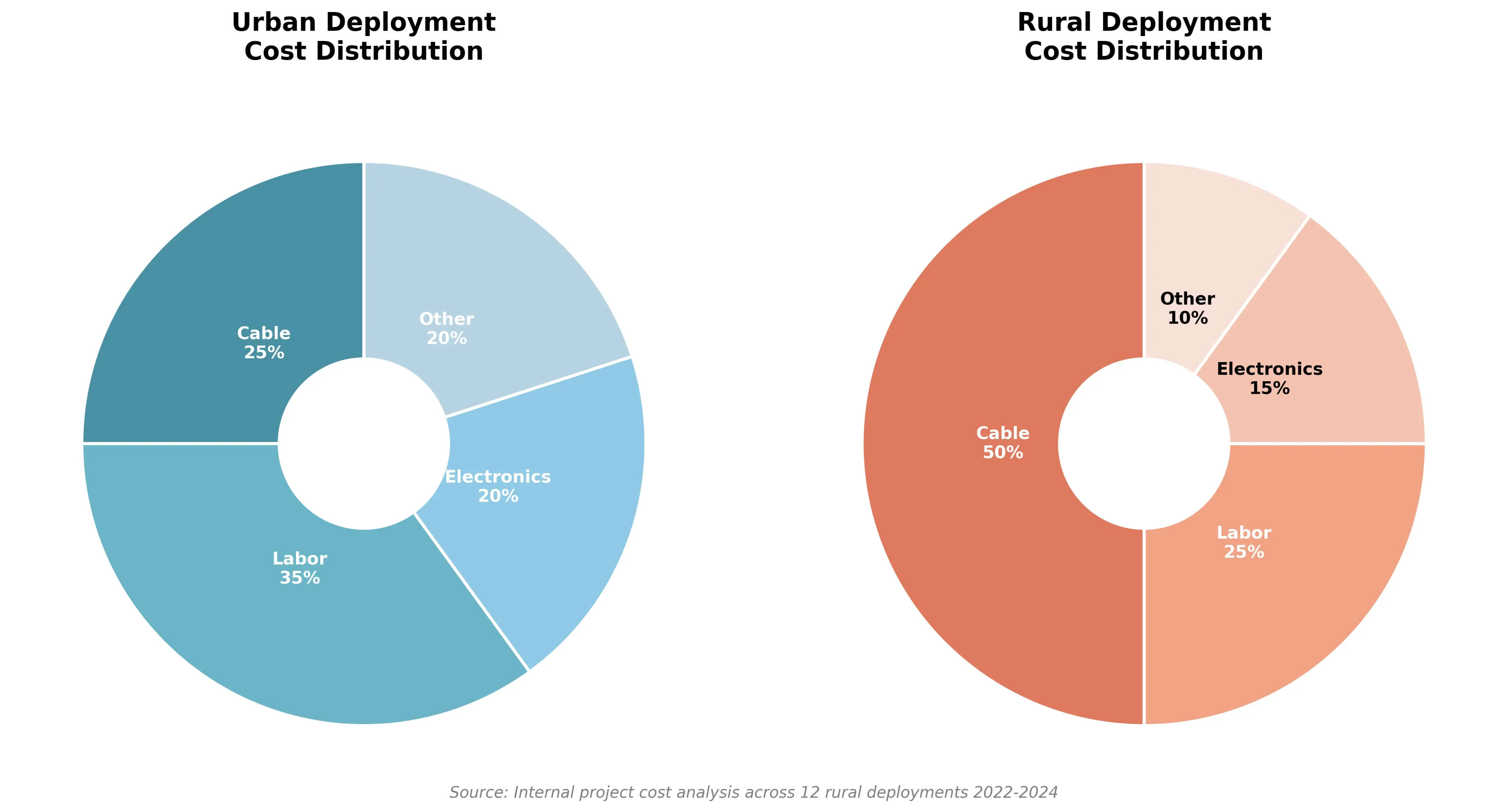

Her er hvor pengene faktisk går i en typisk landlig bygning:

Legg merke til hvordan lønnskostnadene holder seg relativt flate mellom de to scenariene, men kabel koster ballong i landlige områder. Det er ditt innflytelsespunkt. Når kabel representerer halvparten av prosjektkostnaden i stedet for en fjerdedel, slår hver designbeslutning som legger til fiberlengde budsjettet ditt hardt. Og tradisjonelle balanserte splitterdesigner tilfører mye unødvendig fiber i landlige scenarier.

Den alternative tilnærmingen-og dette er hva vi anbefalte at Montana ISP-bruker det som kalles ubalansert eller asymmetrisk splitting. Konseptet er ikke nytt. Telekomingeniører har brukt optiske kraner i flere tiår i distribusjon av kabel-TV. Men det får seriøst gjennomslag forLandlig FTTHfordi det direkte løser fiberkostnadsproblemet-.

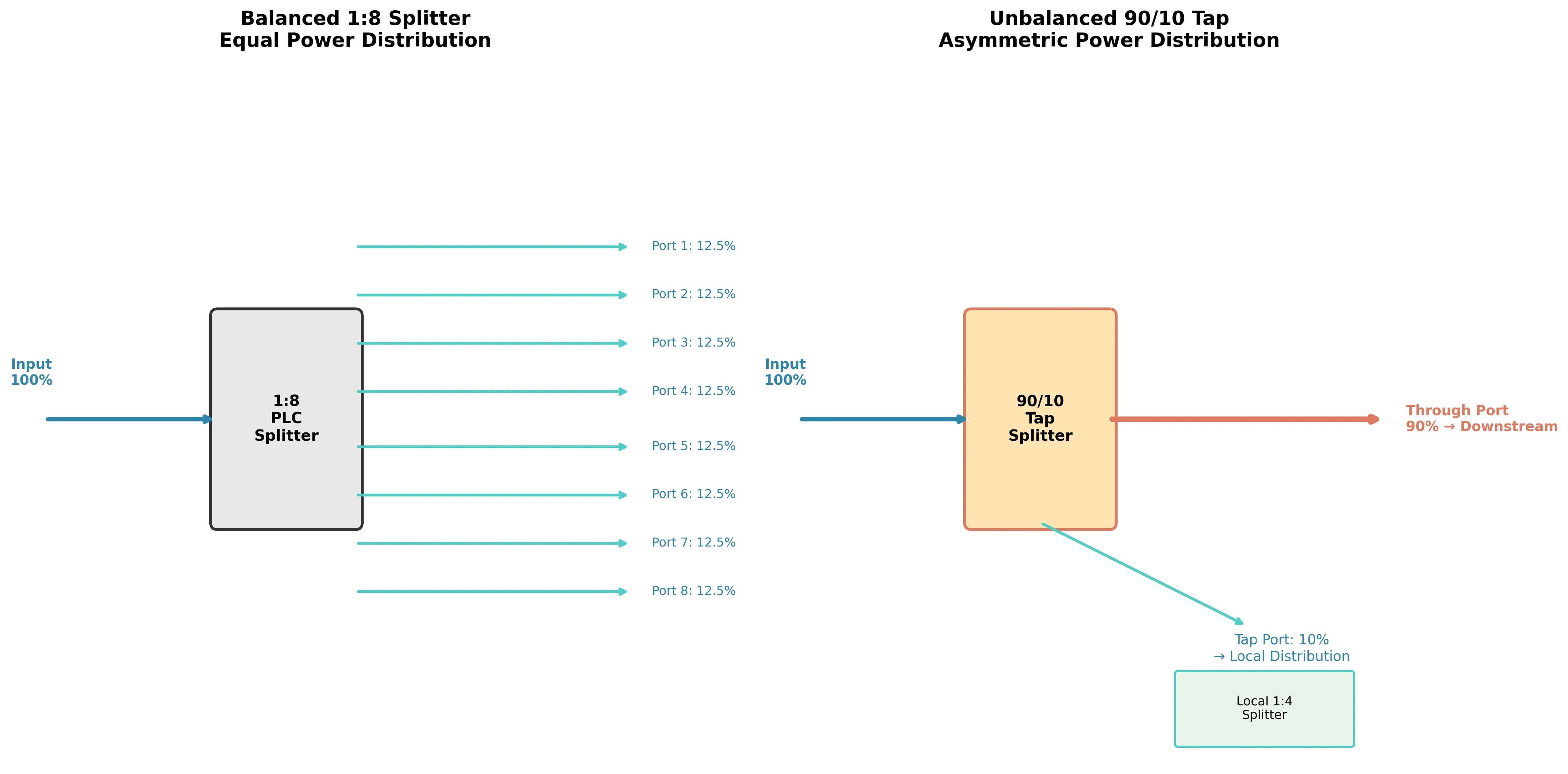

En rask teknisk grunning hvis du er mindre kjent med splittertyper:

StandardPLC splitterkonfigurasjoner deler innkommende optisk effekt likt mellom alle utganger. En 1:8 splitter sender 12,5 % av lyset til hver av de åtte utgangsportene. En 1:32 splitter deler kraften i 32 like deler. Disse balanserte splitterne fungerer utmerket når du trenger å betjene en klynge av abonnenter fra ett enkelt sted.

Ubalanserte splittere gjør noe annerledes. I stedet for lik deling deler de kraften i henhold til et utformet forhold-f.eks. 90/10 eller 70/30. Den større delen fortsetter nedover stamfiberen for å betjene nedstrøms lokasjoner. Den mindre delen tappes for å betjene abonnenter på det spesifikke punktet.

Hvorfor har dette betydning for landlige nettverk? Fordi du kan seriekoble-flere ubalanserte trykk langs en enkelt stamfiber, og trekke ut akkurat nok strøm på hvert sted til å betjene de lokale hjemmene, samtidig som du bevarer optisk budsjett for steder lenger ned i linjen.

Et notat fra våre senioringeniører om valg av trykkforhold:

Når vi bestemmer oss mellom 90/10 og 70/30, stirrer vi ikke bare på dempningsverdier i et regneark. Det er en praktisk faktor som hele tiden blir oversett:fremtidig takhøyde for vedlikehold.

Her er vår tommelfingerregel. Hvis en klynge for øyeblikket bare har 3 boliger, men det er ledig tomt i nærheten, vil vi vanligvis anbefale et litt større trykkforhold enn matematikken strengt tatt krever-si 80/20 i stedet for 90/10. Årsaken? På landsbygda koster det mye mer å sende et mannskap ut igjen for å-skjøte en bagasjeromskran enn den optiske strømmen du sparte ved å bruke minimalt. Vi vil heller ofre 1dB med nedstrømsmargin på forhånd enn å miste muligheten til å legge til abonnenter senere uten en større omarbeiding. Bygg inn "plug and play"-rommet nå; du vil takke deg selv om to år når et nytt hus går opp nedover veien.

La oss gå gjennom hvordan dette faktisk fungerer i felten. Ta det Montana-prosjektet vi nevnte. Etter å ha gjennomgått det originale designet deres, hjalp vi dem med å modellere et alternativ ved å bruke en distribuert kranarkitektur.

Den opprinnelige utformingen krevde en 48-fiberdistribusjonskabel som gikk hele 18 kilometer lange ruten, med fibre som flasset av på forskjellige punkter for å nå abonnentklynger. Totale fiberkilometer i designet: omtrent 380.

Den reviderte tilnærmingen brukte en 2-fibertrunk (primær pluss backup) med trykkpunkter ved hver abonnentklynge. Ved den første klyngen-omtrent 3 kilometer fra hodeenden-avleder et 90/10 trykk 10 % av den optiske kraften til en litenFDB/FAT Boxhuser en 1:8 balansert splitter. Det betjener 6 boliger i nærheten. De resterende 90% fortsetter nedover stammen.

Ved kilometer 7 betjener en annen kran (denne 85/15) en klynge på 8 boliger. På kilometer 12 håndterer en 80/20 kran 10 boliger. Og så videre nedover ruten til den endelige klyngen mottar den optiske kraften som er{10}}fortsatt godt innenfor GPON-strømbudsjettet for riktig ONT-drift.

Kabelkostnadsestimater basert på bulkfiberpriser for 2024; faktiske kostnader varierer etter leverandør, kabeltype og ordrevolum.

Defiberreduksjon kom ut til omtrent 65%. Selv når man tar hensyn til de ekstra kranenhetene og kabinettene ved hvert klyngepunkt, oversteg netto materialbesparelser $40 000 på denne 18 kilometer lange ruten.

For denne Internett-leverandøren betydde at $40 000 spart på kabel at de kunne utvide fiberrekkevidden til ytterligere to små samfunn som tidligere ble ansett som "ugjennomførbare" under tilskuddsbudsjettet. Det er den virkelige gevinsten-ikke bare å spare penger, men å utvide det som faktisk er mulig innenfor en fast finansieringskonvolutt.

Internett-leverandøren gikk videre med det ubalanserte designet. Vi levertePLC splittereog jobbet med dem på valg av trykkforhold for hver node.

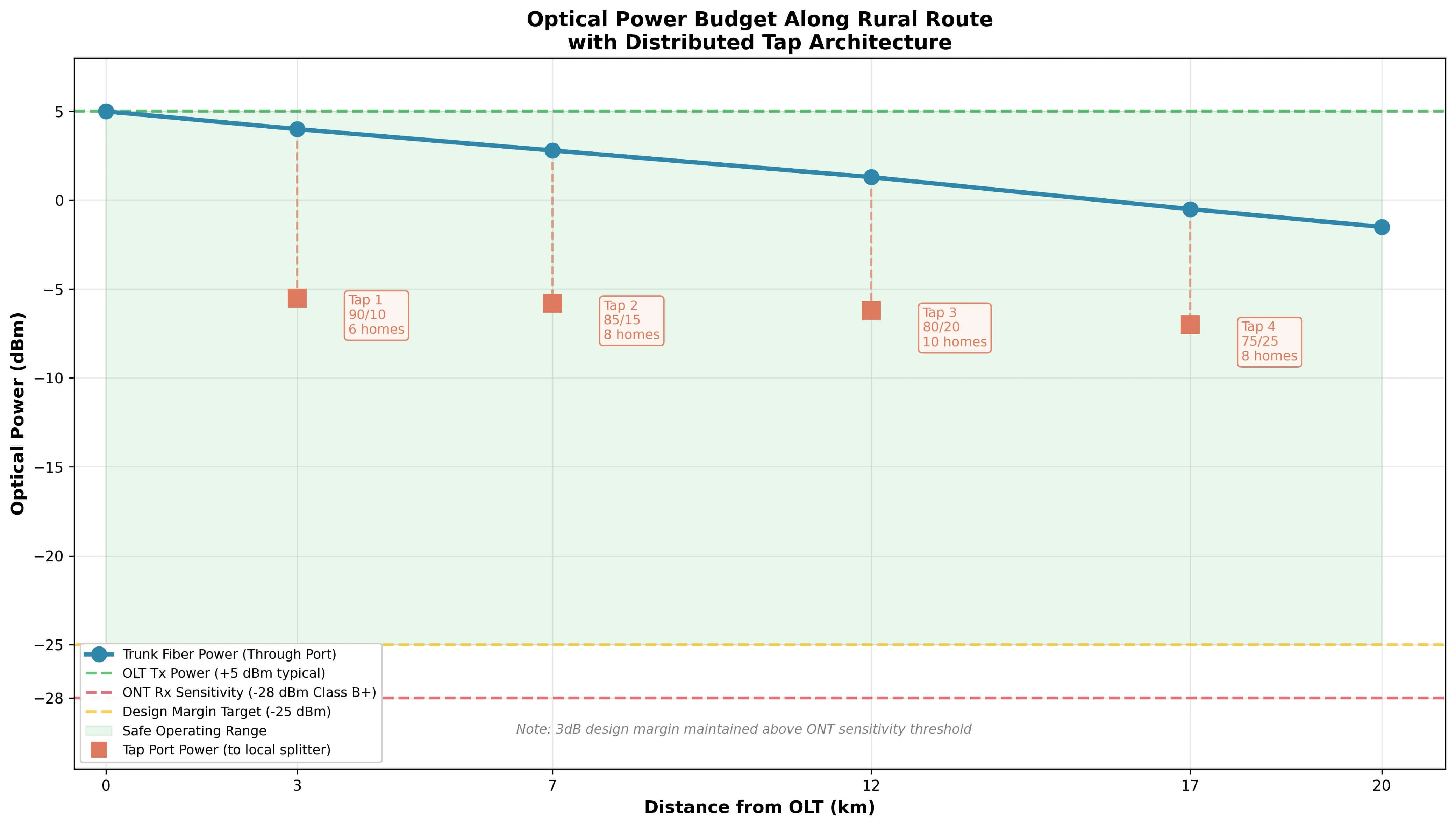

Du kan ikke bare legge tappene langs en fiber uten å forstå hva som skjer med det optiske strømbudsjettet ditt. Det er her distribusjon på landsbygda blir teknisk interessant-og hvor noen nettverksplanleggere får problemer.

Hver komponent i en PON introduserer tap. Fiberen selv demper signalet med omtrent 0,35 dB per kilometer ved 1310nm bølgelengde. Kontaktene legger til 0,3-0,5 dB hver. Skjøter bidrar med 0,1-0,2 dB. Og splittere introduserer tap basert på konfigurasjonen deres.

For balanserte splittere er regnestykket grei: en 1:8 splitter introduserer ca. 10,5 dB tap uavhengig av hvilken utgangsport du måler. Alle porter ser samme effektnivå.

Ubalanserte kraner oppfører seg annerledes. Den gjennomgående porten (bærer kraft til nedstrøms kraner) ser relativt lavt tap-typisk 0,5-2,5 dB avhengig av delingsforholdet. Tappporten (som betjener lokale abonnenter) ser høyere tap tilsvarende dens mindre kraftallokering.

Tabellen nedenfor viser typiske tapsverdier for vanlige tapsforhold. Dette er representative tall-verifiser alltid mot produsentens spesifikasjoner for de faktiske komponentene du implementerer.

Kilde: Kompilert fra flere PLC-splitterprodusentdatablader inkludert Corning, CommScope og forskjellige OEM-leverandører. Verdier representerer typisk ytelse ved 1310/1550nm; faktiske spesifikasjoner varierer fra produsent.

Et standard GPON-system gir omtrent 28 dB optisk budsjett mellom OLT-sender og ONT-mottaker. XGS-PON tilbyr 29-35 dB avhengig av transceiverklassen. Din jobb er å sørge for at hver abonnent-inkludert den helt på slutten av trykkkjeden din får tilstrekkelig signal innenfor dette budsjettet.

En advarsel fra feltteamene våre:

Mange planleggere beregner det 28dB-budsjettet ned til siste desimal, og presser ut hver kilometer de kan ut av koblingen. Men på steder som Montana eller Nord-Skandinavia må du regne med vintertap.

Vi har målt det selv: ekstrem kulde får fiberkabler til å trekke seg sammen, og adaptere av lavere-kvalitet kan utvikle små fysiske skift som introduserer 0,5 til 1 dB ekstra tap som ikke var der i september. Designregelen vår er enkel-når vi beregner effekt ved siste ONT i en kjede,vi bygger inn minst 3dB hard margin. Hvis regnestykket viser -26dBm hos den endelige abonnenten og du kaller det bra, er du én snøstorm eller én aldrende kontakt unna et serviceanrop. Ikke ofre lenkestabilitet bare for å presse inn ett trykk til.

De fysiske komponentene betyr like mye som den optiske designen. Hvert tappepunkt trenger et kabinett som beskytter splitteren, gir tilkoblingspunkter for fallkabler og overlever uansett vær som tjenesteområdet ditt kaster på seg.

For landlige utplasseringer betyr dette vanligvis en utendørs-vurdertFDB/FAT Boxmed IP55 eller høyere inntrengningsbeskyttelse. Skapet må romme kranklyveren pluss en liten balansert splitter (typisk 1:4 eller 1:8) for lokal distribusjon. Portantall bør samsvare med abonnentklyngen din med plass til noen få reservedeler. Og monteringsalternativene må passe til dine faktiske installasjonsscenarioer-stangfeste, trådfeste eller veggfeste avhengig av plasseringen.

Vi har sett prosjekter snuble ved å spesifisere vedlegg som så tilstrekkelig ut på papiret, men som ikke fungerte i felten. En boks som er klassifisert for 8 abonnentfall hjelper ikke hvis du faktisk ikke kan rute og administrere slippkablene rent. Et kabinett med bare vegg-feste-braketter blir et problem når halvparten av trykkstedene dine er på verktøystolper.

Når vi levererFiberoptiske terminalboksertil prosjekter som det i Montana, fokuserer vi på felt-praktiske funksjoner-som dedikert intern ruting for den ubalanserte trykkmodulen-for å sikre at boksen forblir håndterbar selv når klynger vokser. Det som betyr mer enn noe spesifikt produkt, er å matche kabinettspesifikasjonene til de faktiske feltforholdene. En boks på 50 dollar som ikke tetter skikkelig mot støv vil koste deg mye mer i lastebilruller enn en boks på 80 dollar som gjør jobben riktig første gang.

Et spørsmål som dukker opp hele tiden: når gir ubalansert splitting egentlig mening versus å holde seg til tradisjonell balansert arkitektur?

Det ærlige svaret er at det avhenger av din spesifikke rutegeometri. Men noen mønstre holder ganske konsekvent.

Distribuert trykkarkitektur har en tendens til å vinne når abonnentetettheten faller under omtrent 15-20 hjem per rute-kilometer. Ved høyere tettheter reduseres fiberbesparelser fordi du allerede er relativt nær de fleste abonnenter uavhengig av hvor du plasserer splitteren. Ved lavere tettheter-spesielt når boliger grupperer seg i grupper adskilt av lange strekninger med tom vei – sparer man raskt.

Rutelengden har også betydning. På korte ruter under 5-8 kilometer kan det hende kompleksiteten ved å administrere flere tappepunkter ikke rettferdiggjøre fiberbesparelsen. På lange ruter over 15-20 kilometer ser du ofte på betydelige besparelser som lett oppveier de ekstra planleggings- og komponentkostnadene.

Når skal vi gå bort fra ubalansert arkitektur-vår ærlige oppfatning:

Se, vi liker denne tilnærmingen og anbefaler den ofte. Men det er situasjoner der du bør holde deg til tradisjonelle 1:32 eller 1:64 balanserte design:

1. "Wildfire" forstads vekstområder.Hvis ruten din går gjennom land som er i ferd med å se stor boligutvikling i løpet av de neste tre årene, vil en ubalansert tappekjede mettes raskt. Å utvide senere betyr enten å re-rekonstruere hele det optiske budsjettet eller kjøre parallell infrastruktur. Det er ikke gøy heller. I disse tilfellene er fleksibiliteten til en balansert arkitektur-der du bare kan lyse opp ubrukte splitterporter- verdt den ekstra kabelkostnaden.

2. Vedlikeholdsmannskapene dine er ikke OTDR-komfortable.Å feilsøke et ubalansert nettverk er virkelig vanskeligere enn en enkel deling på 1:32. Tapsprofilen ser ut som en trapp på et OTDR-spor, og hvis feltteknikerne dine bare vet hvordan de skal bruke en rød-lysvisuell feilsøker, kommer de til å slite. Vi har sett operatører ta i bruk distribuert trykkdesign, og deretter tilbringe seks måneder frustrerte fordi hvert serviceanrop tar dobbelt så lang tid. Hvis teamet ditt ikke er klar for læringskurven, betal for den ekstra fiberen og hold vedlikeholdet enkelt.

NårBalansert vs. ubalansert splitterblir en nær samtale, spør vi vanligvis: hvor sikker er du på prognosene for vekst av abonnenter, og hvor dyktig er ditt feltteam? Hvis begge svarene er "ganske solide", vinner ubalansert vanligvis på kostnadene. Hvis ett av svarene er "ærlig, ikke sikker", gir balansert deg mer rom for å tilpasse deg.

Testing og sertifisering for ubalanserte nettverk krever justering fra standard PON-prosedyrer. Flere delte punkter skaper OTDR-spor som ser annerledes ut enn tradisjonelle enkelt-splitterarkitekturer, og teknikere må forstå hva de ser.

Hvert trykk vises som en diskret tapshendelse på en OTDR-sporing. Det gjennomgående porttapet er relativt lite (under 2 dB for de fleste forhold), mens tapporten viser større tap tilsvarende dets utformede forhold. Teknikere som ikke er kjent med denne arkitekturen, mistolker noen ganger disse forventede tapene som feil.

VIAVI og andre produsenter av testutstyr har lagt til spesifikke moduser for å karakterisere koniske/ubalanserte splitternettverk. I følge VIAVIs tekniske dokumentasjon inkluderer deres PON OTDR-produkter nå "ubalansert splitterstøtte" spesifikt for å møte testkravene til distribuerte taparkitekturer.

Dokumentasjon blir mer kritisk med distribuert trykkdesign. Hvert kabinett skal merkes med sitt tap-forhold og det kumulative optiske tapet til det punktet. Når en tekniker svarer på et serviceoppkall to år etter installasjon, må de raskt forstå forventede strømnivåer på det stedet uten å beregne hele budsjettet på nytt fra bunnen av.

For amerikanske nettverksoperatører som søker føderal finansiering,Landlig FTTHprosjekter kvalifiserer ofte for USDA ReConnect-tilskudd og lån. Programmet har investert over 5 milliarder dollar siden 2018 for å bringe bredbånd til undertjente landlige områder. Gjeldende krav krever 100 Mbps symmetrisk tjenestekapasitet-godt innen rekkevidde for riktig utformede GPON- eller XGS-PON-nettverk uavhengig av om du bruker balansert eller ubalansert arkitektur.

Nøkkelbegrensningen er å demonstrere at designet ditt faktisk leverer tilstrekkelig service til alle abonnenter. Dine optiske budsjettberegninger må vise tilstrekkelig margin selv på de fjerneste stedene. Ubalansert arkitektur endrer ikke de grunnleggende ytelseskravene-den endrer bare hvordan du allokerer optisk kraft for å møte dem effektivt.

Hvis du planlegger enLandlig FTTHdistribusjon og rutene dine viser de spredte, grupperte abonnentmønstrene som er typiske for landbruksområder, ubalansert deling fortjener en seriøs vurdering. Potensialet for å redusere fiberkabelkostnadene med 30-50 % påvirker direkte prosjektets levedyktighet, spesielt der forretningssaken allerede er stram.

De tekniske kravene er ikke eksotiske. Du trenger kvalitetPLC splitterkomponenter med verifiserte spesifikasjoner for både balanserte og ubalanserte konfigurasjoner. Du trenger utendørs-vurdertFDB/FAT Boxvedlegg som passer for installasjonsscenarioene dine. Og du trenger nøye optisk budsjettutvikling for å sikre at hver abonnent mottar tilstrekkelig signal.

Det som utgjør forskjellen mellom vellykkede og vanskelige utplasseringer på landsbygda er vanligvis ikke teknologien-det er om nettverksdesignet tar hensyn til landlige realiteter i stedet for å transplantere urbane antakelser inn i et fundamentalt annerledes miljø.

Det mest verdifulle første skrittet? Kartlegg dine faktiske abonnentplasseringer og rutegeometri. Riktig arkitekturvalg følger av den analysen, ikke fra bruk av en standard mal. Hvis du for øyeblikket kartlegger en landlig rute og regnestykket ikke stemmer, send oss ​​rutegeometrien din. Vi kan kjøre en rask komparativ analyse av balanserte kontra ubalanserte arkitekturer for ditt spesifikke prosjekt-uten strenge krav.Ta kontakt med teamet vårt-dette er akkurat den typen problem vi liker å jobbe med.

Referanser

VIAVI-løsninger. "Fiberkonstruksjon, del 3: Sertifisering av PON med ubalansert splitterarkitektur."

ISE Magazine. "FTTH-løsninger for landlige områder."

USDA Rural Development. "Koble låne- og bevilgningsprogram på nytt."

Fiberoptikkforeningen. "Fiberoptiske splittere for PON-er."

Ansvarsfraskrivelse for data

Prosentandeler for kostnadsbesparelser, optiske spesifikasjoner og prosjekteksempler representerer typiske industriverdier og illustrative scenarier. Montana-prosjekteksemplet bruker representative tall basert på vanlige utplasseringsmønstre på landsbygda. Faktiske resultater avhenger av spesifikk rutegeometri, abonnentdistribusjon, komponentvalg og lokale arbeidskostnader. Optiske tapsverdier bør verifiseres mot produsentens datablad for spesifikke komponenter. USDA-finansieringstall basert på offisiell programdokumentasjon fra slutten av 2024.
