En pansret MPO/MTP-patch-snor vikler et stål-rør eller Kevlar-forsterket jakke rundt en multi-fiberenhet for å overleve klembelastninger, eksponering av gnagere og høye-vibrasjonsmiljøer. En standard MPO-trunkkabel bruker en lettere dobbel-kappekonstruksjon optimalisert for rene, klimakontrollerte-datasenterveier. Valget mellom dem avhenger av hvor kabelen skal leve, hvor mye fysisk misbruk den vil møte, og om linkbudsjettet ditt kan absorbere et litt høyere innsettingstap fra den pansrede designens tykkere konstruksjon.
Hvorfor denne sammenligningen er viktig akkurat nå
Datasenterarkitekter pleide å foreta en enkel samtale: trunkkabler for ryggradsløp, patchledninger for korte hopp inne i et skap. Det skillet holder fortsatt, men det fysiske miljøet rundt fiberinfrastruktur har endret seg. Edge-utplasseringer skyver MPO-montasjer inn i fabrikkgulv, kontrollrom for gruvedrift og utendørs 5G-tilfluktsrom der en standard stamkabel ville svikte i løpet av måneder. I mellomtiden trenger hyperskaleringsoperatører som pakker tusenvis av 400G- og 800G-koblinger inn i en enkelt hall hver tiendedel av en dB de kan spare -, noe som betyr at de følger nøye med på om en pansret jakke legger til unødvendig demping på en beskyttet vei.
Det virkelige tekniske spørsmålet er ikke hvilken kabel som er "bedre". Det er hvilken kabel som matcher de mekaniske og optiske kravene til et spesifikt linksegment.
Hvor hver kabeltype hører hjemme
Før du sammenligner spesifikasjoner, hjelper det å tenke i form av distribusjonsscenarier. Kabelens omgivelser - ikke funksjonslisten - bør styre enhver valgbeslutning. Hvert scenario nedenfor flagger også de mekaniske og optiske faktorene du bør veie, slik at evalueringslogikken bygges inn i konteksten i stedet for å sitte i en egen sjekkliste.
Inne i et-klimakontrollert datasenterskap er standard MPO-trunnkabler det riktige valget. Miljøet er rent, temperatur-stabilt og fysisk beskyttet. Kabler her møter kun moderate strekkbelastninger under installasjon, sporadiske sidetrykk fra nabokabler og vibrasjoner fra HVAC. En dobbelt-jakke - indre aramidgarn pluss en LSZH eller plenum-vurdert ytre kappe - håndterer alt dette komfortabelt samtidig som det oppfyller IEC 60794 og TIA-568 mekaniske krav. Bruk av pansrede kabler i denne innstillingen øker kostnadene, vekten og diameteren uten å gi en meningsfull forbedring av påliteligheten. Hovedkabler med 24 eller 48 fibre kobler effektivt ryggraden-til-bladbryterlag ved hjelp av QSFP28- eller QSFP-DD-optikk, og deres mindre ytre diameter på 3,0 mm sørger for at de føres enkelt gjennom kabeladministrasjonsbrett med høy tetthet.
Inter-ryggradsløp under et hevet gulv krever mer omtanke. Et moderne anlegg med forseglede kabelbakker kan stole på standard stammer. Men eldre bygninger med åpne stier under hevede gulvfliser forteller en annen historie - fottrafikk, rullende vogner og sporadisk gnageraktivitet skaper knusnings- og slitasjefarer som en dobbel-kappekonstruksjon aldri ble designet for å håndtere. Hvis du har dokumentert skadedyrhendelser eller veiene dine er delt med tungt utstyr, rettferdiggjør det alene pansrede MPO-sammenstillinger på ryggradssegmenter. Beslutningspunktet her er enkelt: inspiser veien, vurder de realistiske mekaniske truslene, og la det fysiske beviset veilede deg.
Industri- og kantmiljøer gir lite rom for debatt. Fabrikkgulv utsetter kabler for konstant vibrasjon fra maskineri. Gruvekontrollrom introduserer partikkelforurensning og ekstreme temperaturer. Utendørs 5G-skap går gjennom fryse-tineforhold og UV-eksponering. Militære feltutplasseringer kombinerer alt det ovennevnte med påvirkningsrisiko. I disse innstillingene er en standard trunkkabels nominelle driftsområde på −20 grader til +60 grader og dens omtrent 100–200 N klemmotstand rett og slett utilstrekkelig. Pansrede MPO-patch-snorer, vurdert fra −40 grader til +75 grader og i stand til å motstå over 1000 N sideveis klemkraft, er ikke en førsteklasses oppgradering her - de er et grunnleggende krav. Hvis koblingen din går gjennom et sted som mangler tradisjonell datasenterbeskyttelse, fjerner det pansrede alternativet en feilmodus som ingen mengde forsiktig kabelhåndtering kan eliminere helt.
Korte kryss-koble patcher i et kabinett - vanligvis under to meter mellom kassetter, adapterpaneler og transceivere - favoriserer standardMTP/MPO multimodus patchledninger. Miljøet er helt innelukket, kabelen er knapt håndtert etter første installasjon, og fleksibilitet er viktigere enn knusningsmotstand. Pansret stivhet kan faktisk virke mot deg i trange kabinetter der bøyeradius er på topp.

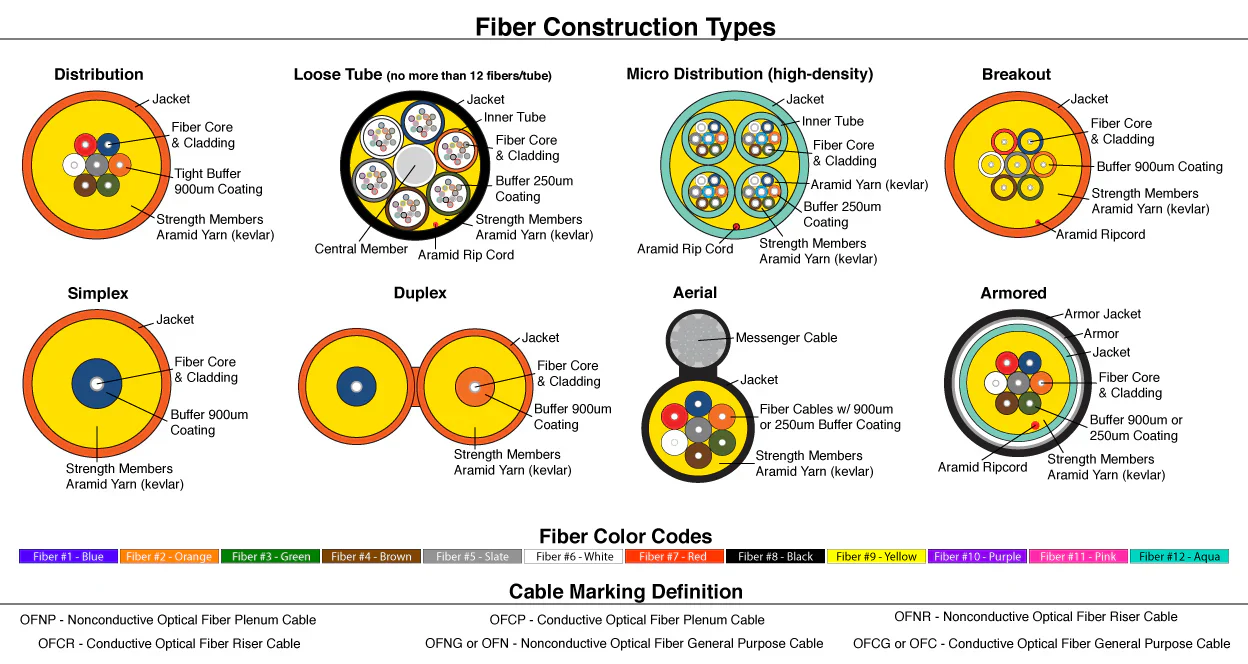

Hva er faktisk inne i hver kabel
En standard MPO-trunkkabel pakker vanligvis 12 til 144 fibre inne i den tolags-kappen. DeMTP/MPO OM3 fiber patch ledningi standardform måler omtrent 3,0 mm i ytre diameter. Begge ender er fabrikk-terminert med presisjons-polerte MT-hylser - 8, 12 eller 24 fibre per kobling -, og hver enhet leveres med individuelle testrapporter som viser innsettingstap per kanal. Konstruksjonen er bevisst minimal: akkurat nok beskyttelse for en kontrollert innendørs vei, som holder vekten lav og gjør håndteringen i tette kabelbakker enkel.
Pansrede MPO/MTP-patchesnorer introduserer et korrugert stålrør eller sammenlåsende aluminiumsrustning mellom fiberbunten og den ytre kappen. Noen design legger aramidgarn på toppen av et stålstyrkeelement, og presser knusningsmotstanden til omtrent ti ganger større enn standardkonstruksjoner. Dette øker den ytre diameteren til 4,0–5,0 mm og øker vekten. Imidlertid forblir moderne panserdesign overraskende fleksibel. En godt-konstruert pansret MPO-ledning kan oppnå en minimum bøyeradius på rundt 50 mm, noe som kan brukes i de fleste strukturerte kablingsmiljøer. Den viktigste produksjonsdifferensiatoren er om et bufferlag sitter mellom rustningen og fiberbåndet - uten det, den stive rustningen kan presse mot fibre ved bøyningspunkter og introdusere mikro{10}}bøyetap som ikke vil vises i en rett{11}}kabelinnføringstaptest.
Koster rustning deg signal?
Den pansrede jakken i seg selv øker ikke direkte tap av innsetting ved kontaktgrensesnittet. Innsettingstap avhenger av hylsegeometri, fiberinnretting og ende-ansiktspoleringskvalitet - ikke av hva som er viklet rundt kabelkroppen. En MTP-kontakt med lavt-tap på en pansret enhet treffer fortsatt 0,15–0,25 dB per paret par når den er riktig produsert, identisk med den samme kontakten på en standard trunk. Ved 400G SR4-bølgelengder leverer begge kabeltypene som bruker tilsvarende koblingskvaliteter funksjonelt identisk tap - typisk 0,15–0,35 dB for multimodus OM4-sammenstillinger.
Der rustning kan innføre en straff er mikro-bøying. Hvis stålrøret er dårlig produsert eller kabelen er ført med bøyninger strammere enn det spesifiserte minimumet, komprimeres rustningen mot fiberbåndet og mikro-bøydempning kryper inn. Dette er et problem med produksjonskvalitet og et problem med installasjonsdisiplin, ikke en iboende egenskap ved pansret konstruksjon. Når du evaluerer pansrede MPO-ledninger, be alltid om bøynings-dempningstestdata - ikke bare tapssertifikatet for statisk innsetting-. Enhver leverandør som bare oppgir direkte-tall for kabeltap, kan skjule et mikro{10}}bøyningsproblem. For en dypere forståelse av hvordan fiberkvaliteter påvirker tapsbudsjetter,OM1 til OM5 multimodus fiber sammenligninggir nyttig kontekst på modal båndbredde og dempningsegenskaper på tvers av forskjellige fiberklasser.
Dette betyr også at for ethvert koblingssegment der det optiske tapsbudsjettet ditt er stramt -, for eksempel en lang 400G SR4-rekkevidde som skyver nær 100-meter OM4-grensen -, bør du ta hensyn til risikoen for bøyedemping av pansrede kabeler hvis rutebanen inkluderer snævre svinger. Hvis banen er rett og romslig, vil ikke rustning koste deg noe optisk. Hvis banen tvinger kabelen gjennom flere tette hjørner, kan standardkabelens iboende fleksibilitet faktisk gi lavere totalt koblingstap i praksis.
Mekanisk beskyttelse i detalj
Standard MPO-trunnkabler håndterer påkjenningene som finnes i strukturerte kablingsmiljøer: moderate strekkbelastninger under installasjonstrekk, sidetrykk fra kabelbunter i delte skuffer og lavt-vibrasjonsnivå fra bygningssystemer. Den doble -kappedesignen, forsterket med aramidgarn, oppfyller de mekaniske kravene i IEC 60794 og TIA-568 for kabling til innendørs lokaler. Dette er ikke skjøre kabler - de er ganske enkelt konstruert for forholdene de faktisk vil møte i et godt administrert anlegg.
Pansrede forsamlinger adresserer en annen trusselprofil. Stål- eller aluminiumsjiktet motstår knusningskrefter som permanent vil deformere en standard kappe. Rullestoler på et hevet-gulv, tunge vogner på et lager, gnagertenner i et anlegg der skadedyrbekjempelsen er ufullkommen - dette er ikke teoretiske risikoer; de er dokumenterte feilmoduser som fibervedlikeholdsteam møter regelmessig. Noen pansrede MPO-konstruksjoner tåler over 1000 N sideveis klemkraft, fem til ti ganger kapasiteten til standardkonstruksjoner. Det utvidede temperaturområdet (−40 grader til +75 grader versus −20 grader til +60 grader for typiske innendørs bukser) skiller de to ytterligere for enhver utplassering utenfor klimakontrollerte rom-.
Når du vurderer om et bestemt segment trenger pansring, teller du de fysiske risikofaktorene langs kabelens faktiske bane: eksponering for knusing eller støt, dokumentert aktivitet hos gnagere eller skadedyr, temperatur- eller fuktighetsavvik utover innendørsnormene, og om kabelføringskreftene bøyer seg tettere enn 50 mm. To eller flere av disse faktorene på et enkelt banesegment gjør en sterk sak for pansret konstruksjon. Hvis banen er fullstendig omsluttet, klima-kontrollert og fri for mekaniske farer, gir standard trunkkabel den samme optiske ytelsen med mindre bulk og kostnader.
Polaritet og kompatibilitet
Både pansrede og standard MPO-enheter følger de samme TIA-568 polaritetsmetodene - Type A (rett-gjennom), Type B (omvendt) og Type C (par-flip). Panserlaget påvirker ikke pinnejustering, kjønnskonfigurasjon eller koblingsinteroperabilitet. En kvinnelig pansret MPO-12-ledning pares med et mannlig standard MPO-12-adapterpanel uten noe kompatibilitetsproblem, og du kan fritt blande pansrede og standardsegmenter innenfor samme lenke så lenge fiberantall, polaritetstype og koblingskvalitet stemmer overens.
En praktisk vurdering som er verdt å merke seg: Fordi pansrede kabler er stivere, planlegg kontaktens orientering nøye i tette kabinetter. Tast-opp til nøkkel-ned parring i en tett befolketMPO/MTP fiberoptisk adapterpanelkan kreve ekstra klaring når kabelens rustning hindrer de tette bøyningene som standard ledninger enkelt håndterer. Dette er ikke et kompatibilitetsproblem - det er en planleggingsdetalj for kabelhåndtering som kan spare betydelig frustrasjon under installasjonen hvis den adresseres på stativhøydetegningen før kablene kommer til stedet.
For breakout-applikasjoner der en MPO-trunk mates inn i individuelle duplekstilkoblinger,MTP/MPO til SC- eller LC-ledningergi overgangen, og den samme pansrede-vs-standardevalueringen gjelder for breakout-segmentet basert på dets fysiske miljø.
Ofte stilte spørsmål
Spørsmål: Kan jeg blande pansrede MPO-patchledninger med standard MPO-stammekabler i samme kobling?
A: Ja. Pansrede og standard MPO-enheter bruker identiske MTP/MPO-kontakter som er kompatible med IEC 61754-7 og TIA-604-5. En kvinnelig pansret ledning passer sammen med en mannlig standard bagasjerom gjennom et hvilket som helst kompatibelt adapterpanel. Pansingen påvirker kun kabelkroppen, ikke det optiske grensesnittet. Kontroller at begge sammenstillingene deler samme fiberantall, polaritetstype og koblingskvalitet (standard eller lavt tap) for å unngå feilaktig innsettingstap.
Spørsmål: Påvirker den pansrede jakken rengjørings- og inspeksjonsprosedyrer?
A: Nei. Koblingsenden-er identisk mellom pansrede og standardenheter. Bruk samme MTP-spesifikke spole-type eller kassettrens, inspiser med et 200x+ fiberskop før hver sammenkobling, og hold støvhettene på plass når koblingene ikke er i bruk. Pansringen har ingen betydning for hylsterforurensning eller rengjøringstilgang.
Spørsmål: Hvilket fiberantall er tilgjengelig i pansrede MPO/MTP-kabler?
A: Pansrede MPO-kabler er vanligvis tilgjengelige i 8-fiber-, 12-fiber- og 24-fiberkonfigurasjoner, som matcher standardantallet som brukes i 40G, 100G, 200G og 400G parallelloptikk. Noen produsenter tilbyr pansrede trunks med 48 fiber og høyere antall for ryggradsapplikasjoner, selv om tilgjengeligheten varierer. 12-fiber- og 24-fiberversjonene dekker det store flertallet av datasenter- og industrielle brukstilfeller.
Spørsmål: Er en pansret MPO-ledning egnet for plenumsrom?
A: Det avhenger av jakkens vurdering. Panserlaget i seg selv bestemmer ikke brannvurderingen - det ytre jakkematerialet gjør. Pansrede MPO-ledninger er tilgjengelige med alternativer for OFNP (plenum), OFNR (stigerør) og LSZH-jakke. Kontroller alltid at kabelens brannklassifisering samsvarer med kravene til byggeforskriftene dine før installasjon i luft-rom.
Spørsmål: Hvordan er innsettingstap sammenlignet mellom pansrede og standard MPO-kabler ved 400G SR4-bølgelengder?
A: Når begge kablene bruker tilsvarende MTP-kontaktkvaliteter (f.eks. lavt-tap eller elite), er innsettingstap per paret funksjonelt identisk - typisk 0,15–0,35 dB for multimodus OM4-sammenstillinger. Pansingen forringer ikke den optiske ytelsen på koblings-nivå. Det eneste scenariet der rustning kan føre til ytterligere tap, er hvis kabelen føres under dens minste bøyeradius, noe som forårsaker mikro{10}}bøydempning i fiberen. Å respektere produsentens spesifiserte bøyeradius eliminerer denne risikoen.
