PC, UPC og APC refererer til tre poleringsstiler påført på hylsens endeflate inne i en fiberoptisk kontakt. Poleringen bestemmer hvor mye lys som reflekteres tilbake mot kilden ved hver tilkobling - en parameter som kalles returtap. Denne artikkelen bryter ned hvordan de tre typene er forskjellige, hvordan de identifiseres i feltet, og hvilken som skal spesifiseres for en gitt applikasjon.
Tre polske typer, én evolusjon
Alle de tre poleringstypene løser det samme grunnleggende problemet: når to fiberendeflater møtes inne i en kobling, forårsaker ethvert luftgap mellom dem at lys reflekteres bakover. Den reflekterte energien - kalt tilbakerefleksjon eller optisk returtap (ORL) - beveger seg mot laserkilden og kan forringe signalkvaliteten, øke bitfeilfrekvensen eller destabilisere analoge systemer. Forskjellen mellom PC, UPC og APC er hvor aggressivt hvert design angriper luftgapet.
Den originale flate-polerte kontakten fra 1970-tallet etterlot et gap som var stort nok til å sprette omtrent 4 % av lyset tilbake inn i systemet (-14 dB returtap). Det var utgangspunktet. De tre poleringstypene som fulgte strammet kontakten på en annen måte:
PC (fysisk kontakt)erstattet den flate overflaten med en lett konveks kuppel på 1980-tallet. Krumningen konsentrerte trykket ved fiberkjernen, og tvang de to glassflatene til direkte kontakt. Returtapet ble forbedret til ca -40 dB. PC ble standard påtidlige SC-, FC- og ST-kontakttyper, men kuppelens store radius etterlot fortsatt en bred kontaktflekk som tålte ufullkommenheter. Du vil fortsatt finne PC polish på eldre telekomutstyr - det fungerer, men det er den svakeste ytelsen av de tre og er sjelden spesifisert for nybygg.
UPC (Ultra Physical Contact)er ikke et nytt design, men en bedre poleringsprosess brukt på samme kuppel. En utvidet poleringssyklus gir en finere overflatefinish og en tettere krumningsradius, noe som presser fiberkjernene sammen mer presist. Returtapet når -50 dB eller bedre - en ti-ganger forbedring i forhold til PC. Dette er arbeidshesten. BlåkroppLC UPC enkelt-modus patchledningerfinnes i praktisk talt alle datasentre, bedriftsrack og metro DWDM-hyller i produksjon i dag. Hvis ingen spesifiserte noe annet, er oddsen at kontaktene dine er UPC. Den ene advarselen: gjentatte paringssykluser kan skrape opp kuppelen og redusere returtapet over tid, så inspeksjon og rengjøring før hver tilkobling er ikke valgfritt - det er det som holder UPC i stand til å yte til nominelle spesifikasjoner.
APC (Angled Physical Contact)har en fundamentalt annen tilnærming. I stedet for en vinkelrett kuppel, poleres hylsens endeflate i en 8--graders vinkel. Reflektert lys går ikke lenger tilbake nedover kjernen - det går ut i fiberkledningen og forsvinner. Ingen speileffekt. Returtapet når -60 dB eller bedre, som er 0,0001 % reflektert effekt. APC fortjener en dypere titt fordi den oppfører seg forskjellig nok fra PC og UPC til å garantere sitt eget sett med regler – dekket i neste avsnitt.
| Polsk type | End Face Geometri | Typisk avkastningstap | Reflektert kraft | Innsettingstap | Status |
|---|---|---|---|---|---|
| Flat (legacy) | Flat | -14 dB | ~4% | ~0,3 dB | Foreldet |
| PC | Konveks kuppel, stor radius | -40 dB | ~0.01% | ~0,3 dB | Eldre, sjelden i nye installasjoner |
| UPC | Konveks kuppel, tett radius | -50 dB | ~0.001% | ~0,2 dB | Bransjestandard for digitale lenker |
| APC | 8 graders vinklet overflate | -60 dB+ | ~0.0001% | ~0,2 dB | Nødvendig for PON, RF, analog |
Desibel er logaritmisk, så hullene i denne tabellen er mye større enn de ser ut til. Hoppet fra -40 dB (PC) til -60 dB (APC) er ikke "50 % bedre" - det er en 100 ganger reduksjon i reflektert effekt.
Hvorfor APC betyr mer enn tallene antyder
-60 dB-spesifikasjonen er imponerende på papiret, men APCs virkelige fordel viser seg i et spesifikt distribusjonsscenario som UPC håndterer dårlig: usammenkoblede porter.

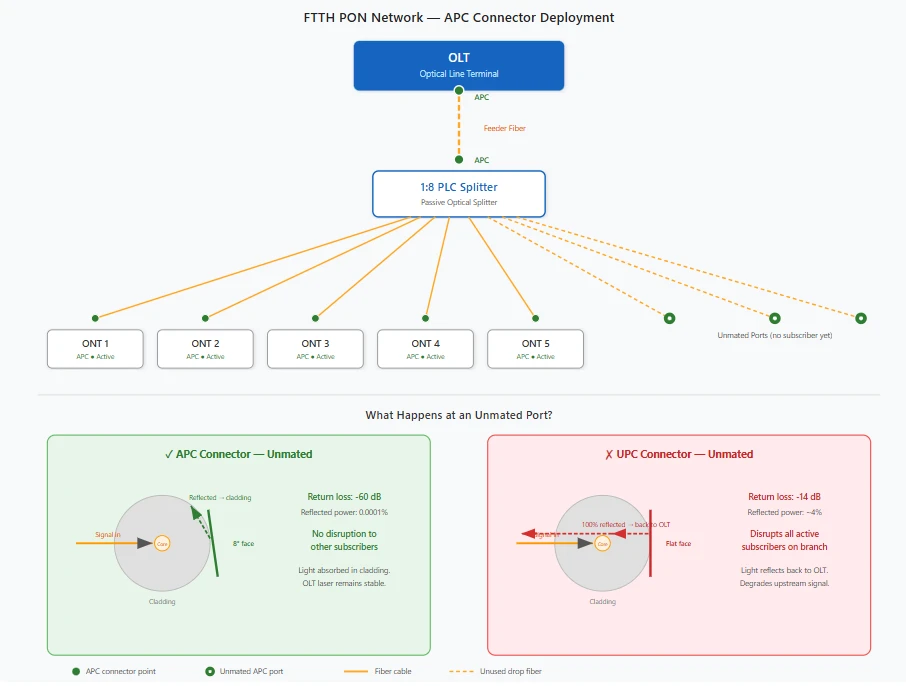

I FTTH-nettverk brukerPLS optiske splittere, abonnentporter er ofte mørke under den første utrullingen - hjemmene er ikke tilkoblet ennå. Hver usammenkoblede UPC-kontakt på splitteren fungerer som et speil, og spretter alt innfallende lys rett tilbake mot den optiske linjeterminalen. Multipliser det over åtte eller seksten åpne porter, og den kumulative tilbakerefleksjonen kan forstyrre aktive abonnenter som deler den samme splittergrenen. Med APC er usammenkoblede porter et ikke-problem. Den vinklede hylsen avleder lys inn i kledningen enten en andre fiber er tilstede eller ikke. Denne enkeltatferden er grunnen til at GPON-, XGS-PON- og 50G-PON-standardene krever APC i hele det optiske distribusjonsnettverket.
Utover PON er APC standarden for CATV- og RF-videooverlegg, distribuerte antennesystemer, toveis WDM, høy-effektforsterkede optiske kjeder og koherent optikk ved bruk av PAM4- eller 16QAM-modulasjon - ethvert system der reflektert energi-som kommer inn i laserhulrommet forårsaker skade.
En viktig begrensning: APC polish er kun enkelt-modus. Multimodussystemer (OM3, OM4, OM5) er langt mindre følsomme for bakrefleksjon og standardiseres på UPC eller PC. Hvis prosjektet ditt bruker multimodusfiber, er APC ikke aktuelt.
Hvordan identifisere PC-, UPC- og APC-koblinger i felten
Feilidentifisering av koblingspolering fører til feilaktige koblinger, mislykkede koblinger og skadede hylser. Slik skiller du dem fra hverandre ved hjelp av fire metoder, fra raskeste til mest pålitelige.
1. Koblingshusfarge
Den raskeste sjekken. Bransjefargekonvensjonen er:
| Polsk type | Enkel-modusfarge | Multimodus farge |
|---|---|---|
| PC | Blå (eldre utstyr) eller beige | Beige (OM1/OM2) |
| UPC | Blå | Aqua (OM3), magenta (OM4/OM5) |
| APC | Grønn | N/A (kun enkelt-modus) |
Grønt betyr APC - alltid. Blå betyr UPC i enkelt-modus eller PC på eldre utstyr. Multimodus-kontakter følger fiberkvalitetsfargen (akva, magenta, beige). Matchingenfiberoptisk adaptereller skott vil ha samme farge, så en grønn adapter godtar kun grønne kontakter.
2. Trykte merker
De fleste fabrikk--terminerte patch-kabler ogfiberoptiske pigtailsskriv ut poleringstypen direkte på kontakthuset eller på kabelkappen nær kontakten. Se etter tekst som "LC/UPC", "SC/APC" eller "FC/PC." Hvis etiketten bare sier "LC" eller "SC" uten polish-betegnelse, er det nesten helt sikkert UPC --produsenter behandler UPC som standard og noen ganger utelater etiketten.
3. Ferrule endeflate under et fiberskop
Dette er den definitive identifiseringsmetoden. Under et 200x eller 400x fiberskop viser en UPC- eller PC-hylse en sirkulær, sentrert fiberkjerne med refleksjonsmønsteret sentrert på kjernen - overflaten er vinkelrett på betrakteren. En APC-hylse ser synlig annerledes ut: refleksjonsmønsteret er forskjøvet fordi 8--gradersvinkelen forskyver lysreturen utenfor sentrum. Med litt øvelse er forskjellen umiddelbart åpenbar. Hvis du inspiserer koblinger regelmessig, vil du begynne å gjenkjenne APC-endeflatene med et øyeblikk.
4. Fysisk følelse under paring
APC-kontakter med nøkkelhus (som SC/APC) har en nøkkelbredde som er forskjellig fra SC/UPC, noe som gjør det fysisk vanskeligere å sette inn i feil adapter. LC-kontakter har ikke denne mekaniske nøkkelen, så LC/APC kan tvinges inn i en LC/UPC-adapter - som er nøyaktig grunnen til at farge- og etikettkontroll er viktig før du skyver noe inn.
Hva skjer når du kobler APC med UPC
Dette fortjener sin egen oppfordring fordi konsekvensene ikke er teoretiske. Når en grønn APC-kontakt går inn i en blå UPC-adapter - eller omvendt - møter den vinklede endeflaten en flat kuppel. De to overflatene berører kun ved en tynn kontaktflate, og skaper et massivt luftgap over det meste av fiberkjernen. Innsettingstap øker godt over 1 dB. Avkastningstapet kollapser. Og trykket utenfor-aksen sliper inn i begge hylsenes overflater, og får riper som ikke kan renses bort.
De skadede hylsene kan vanligvis ikke -poleres på nytt - kontakten eller pigtailen må kuttes av og erstattes. Ett par som ikke samsvarer i løpet av et vedlikeholdsvindu for sent-natt kan overgå til et driftsavbrudd på flere-timer. Forebygging er enkel: sjekk farge, les etiketten, tving aldri frem en tilkobling som føles feil.
Velge riktig koblingspolering for applikasjonen din
PC-kontakter har gått ut av vanlig bruk. Hvis anlegget ditt fortsatt kjører dem på eldre telekomutstyr, byttfiberoptiske kontakterer tilgjengelige, men å bytte til UPC i løpet av neste vedlikeholdsvindu er en billig oppgradering.
UPC dekker det bredeste spekteret av bruksområder. Enterprise LAN, datasenterforbindelser, metro-Ethernet, DWDM-transport - alt digitalt der returtapsbudsjettet tillater -50 dB. Deler er rimelige, økosystemet er modent, og ytelsen er bevist.
APC er det rette anropet når tilbakerefleksjon driver systemytelsen: FTTx passive optiske nettverk, CATV/RF-overlegg, DAS, WDM, koherent optikk og enhver arkitektur som kjører gjennom optiske splittere med potensielt usammenkoblede porter. Prispremien går på rundt 10 til 30 prosent over tilsvarende UPC-deler. For FTTH-feltinstallasjoner,SC APC hurtigkoblingerfå den kostnaden-per-drop ned ytterligere ved å eliminere epoksy og polering - en tekniker kan terminere en drop-kabel på under ett minutt.
Uansett hvilken polish du velger, bland aldri APC med UPC på et parringspunkt. Hvis nettverket går over mellom polske typer, må overdragelsen skje ved en mediekonverter, splitter eller ONU -, ikke gjennom en adapter.
Rengjøring og vedlikehold
Spør en hvilken som helst fibertekniker hva som dreper kontaktytelsen, og svaret er skitt. En partikkel på hylsens endeflate kan øke innsettingstapet med over 1 dB og tap av vraket. Inspiser hver endeflate ved 200x eller 400x med et fiberskop før paring. Tørr kassettrens først. Hvis forurensning overlever, våt-og deretter-tørk med IPA. Hopp over komprimert luft - det skyver partikler inn i hylsens apex i stedet for å fjerne dem.
UPC-koblinger brytes ned raskere under gjentatte sammenkoblingssykluser enn APC, så hvis en UPC-kobling viser krypende tap under rutinetesting, kan en slitt hylse være årsaken. APC-hylser holder seg bedre til gjentilkoblingssykluser, men de krever fortsatt samme rene-før-kameratdisiplin. For APC-baserte PON-koblinger, legg til en måling av returtap i godkjenningssjekklisten din -. En effektmåler alene vil ikke fange en kobling med dårlig vinklet poleringsytelse.
Hvor kontaktpolsk teknologi er på vei
50G-PON og koherent optikk i metro-/tilgangsnettverk strammer tilbake-refleksjonstoleransene ytterligere. APC er i økende grad standard for alle høyhastighets-enkeltmoduslinker- som bruker avansert modulering. Automatisert polering og interferometrisk inspeksjon har lukket innsettingstapet mellom APC og UPC - det som gjenstår er fordelen med returtap, og det er fysikk: 8-graders vinkelen er en strukturell kant som ingen flat polering kan replikere.
Bunnlinjen: UPC for digital, APC for alt som er-refleksjonssensitivt. Match poleringstyper ende til ende, hold hylsene rene, og kontaktene håndterer resten.
