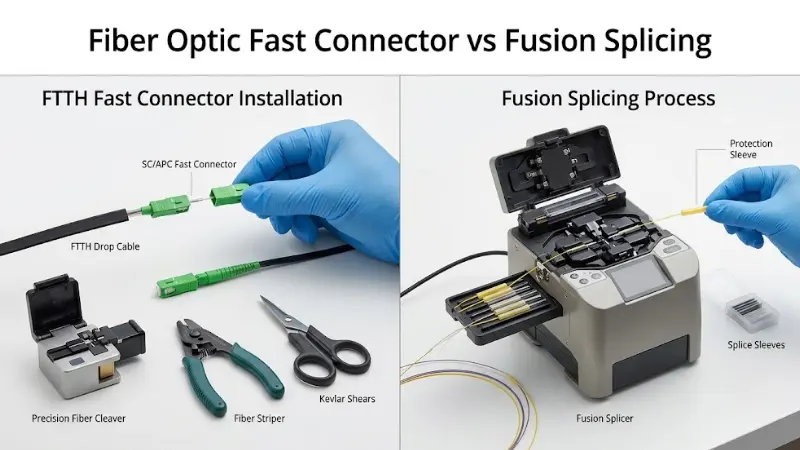

Hvis du terminerer eller kobler fiber i felt, kommer valget vanligvis ned på to metoder: afiberoptisk hurtigkoblingeller en fusjonsskjøt. Begge skaper en optisk vei, men de er bygget for svært forskjellige jobber. En hurtigkobling er det raskere, lavere-verktøyet for FTTH-slippkabelterminering, abonnent-sidearbeid, små reparasjoner og enhver situasjon der det er upraktisk å bære en fusjonskjøtemaskin til hvert punkt. Fusjonsspleising er alternativet med lavere-tap, høyere-stabilitet for ryggradskoblinger, utendørs skjøtelukkinger og permanente skjøter som må holde ytelsen i årevis.
Denne veiledningen gir deg først en klar beslutningsramme, deretter den tekniske detaljen, tapstall, installasjonstrinn, testing, feilsøking og en B2B-kjøpssjekkliste slik at du kan matche metoden og koblingen til ditt faktiske scenario.

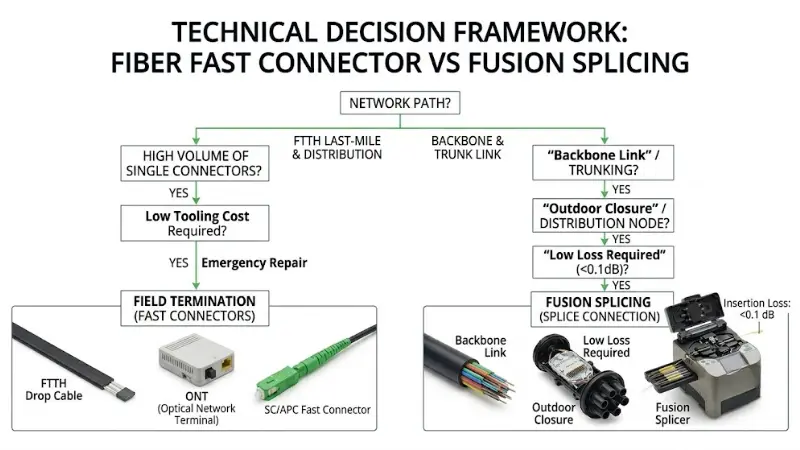

Hurtigkobling eller fusjonsspleising? En enkel beslutningsramme
Før du sammenligner spesifikasjoner, må du bestemme hva tilkoblingen må gjøre. De to metodene konkurrerer sjeldent-til-hode; de passer til forskjellige deler av samme nettverk.
Velg en fiberoptisk hurtigkobling når:
- Du terminerer FTTH-slippkabel i hjemmet, korridorer, vegguttak eller ONT-porter og må fullføre mange punkter per dag.
- Du trenger en nød- eller midlertidig kobling gjenopprettet raskt før en permanent reparasjon er planlagt.
- Mannskapet har ingen fusjonsskjøtemaskin på stedet, eller å kjøpe en er ikke forsvarlig for jobbstørrelsen.
- Koblingen er kort, tapsbudsjettet har margin, og forbindelsen må kanskje omarbeides eller flyttes senere.
Velg fusjonsspleising når:
- Skjøten er permanent og sitter i en ryggrad, mater eller langdistanserute.
- Linkbudsjettet er stramt og hver tiende desibel betyr noe.
- Forbindelsen lever i et tøft utendørsmiljø, en underjordisk stenging, eller hvor som helst utsatt for temperatursvingninger og vibrasjoner over mange år.
- Pålitelighet og refleksjonsytelse oppveier installasjonshastigheten.
Hvis et punkt samsvarer med elementer i begge listene, er de avgjørende faktorene vanligvis tapsbudsjettet og hvor lenge leddet må stå urørt.

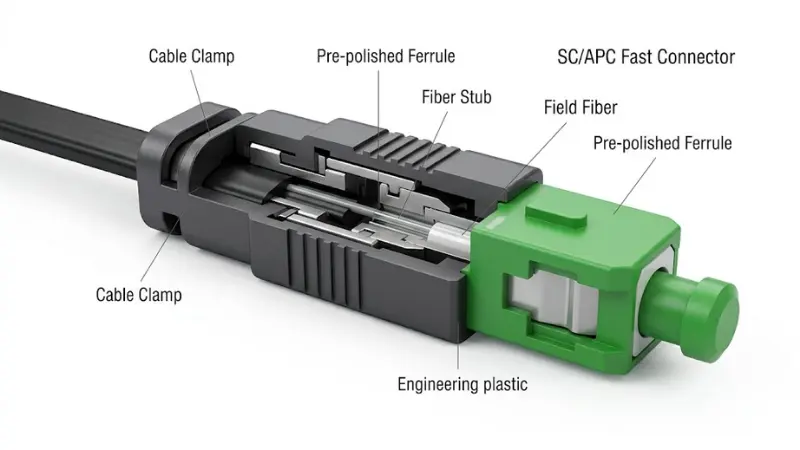

Hva er en fiberoptisk hurtigkobling?
En fiberoptisk hurtigkobling er en felt-installerbar kontakt som avslutter en fiber uten fabrikkpolering eller epoksyherding. Du kan også se det kalt en hurtigkobling, feltmonteringskobling eller mekanisk kobling.
De fleste design bruker en pre-polert hylse og en intern justeringsstruktur. Teknikeren stripper, renser, kløver og setter feltfiberen inn ifelt-monteringskoblingskropp, og låser den på plass. Den ferdige kontakten passer sammen med optisk utstyr,adaptere, patchpaneler, koblingsbokser eller ONT-er på samme måte som en-fabrikkterminert kobling ville gjort. Fordi det ikke er noen herding eller håndpolering på stedet, kan en hurtigkobling redusere termineringstiden kraftig på siste-milearbeid.
Hva er mekanisk skjøting, og hvordan forholder det seg til hurtigkoblinger?
Mekanisk skjøting justerer to fiberender inne i en presisjonsstruktur og holder dem med indeks-matchende gel, i stedet for å smelte dem sammen. Dette er nøyaktig prinsippet de fleste hurtigkoblinger bruker internt: Feltfiberen er justert mot en kort, forhåndspolert fiberstump. Så "hurtigkobling" beskriver produktformen, mens "mekanisk skjøt" beskriver koblingsmetoden inne i den. ENforhånds-innebygd hurtigkoblinger en vanlig implementering, der stubben og justeringskanalen allerede er innebygd i kroppen.
Fordeler
Hastighet og lave verktøykostnader er hovedgevinstene. Det er ingen fusjonskjøtemaskin å kjøpe, transportere, drive eller vedlikeholde, som passer til småjobber, feltvedlikehold og abonnentinstallasjoner. Ferdighetsrampen er kortere: med en god stripper, klyver, rengjøringsmidler og riktig kobling, kan en tekniker bli produktiv raskt. Mange design kan også fjernes eller erstattes enklere enn en sammensmeltet skjøt, noe som hjelper med midlertidige koblinger og-endringer på nettstedet.
Begrensninger
Mekaniske koblinger er mer følsomme for installasjonskvalitet. En dårlig klyvevinkel, en skitten endeflate, olje, en under-fiber eller en kabel-diameter vil alle presse innsettingstapet opp. Sammenlignet med en ren fusjonsskjøt, bærer en mekanisk forbindelse høyere innføringstap og påvirkes mer av vibrasjoner og temperatursvingninger over tid, og det er derfor den ikke er førstevalget for ryggradslenker eller utsatte utendørs ledd. Det kan være veldig pålitelig når kontakten er godt laget og installert under kontroll, men den kontrollen må opprettholdes ved hver avslutning.

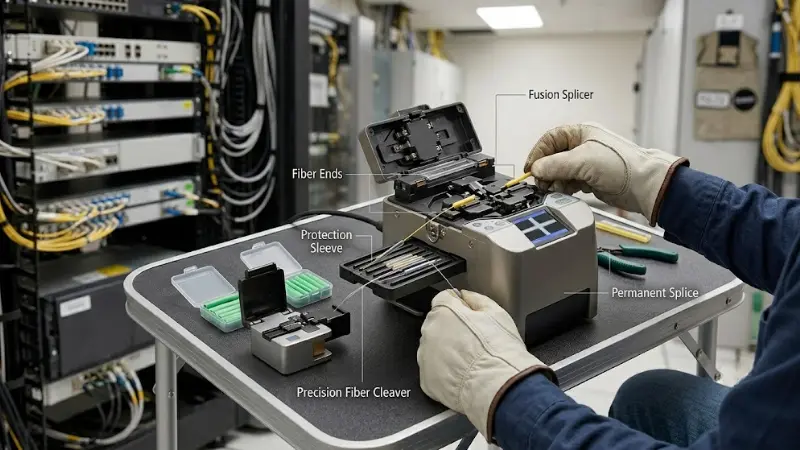

Hva er Fusion Splicing?
Fusjonsspleising bruker varme, vanligvis fra en elektrisk lysbue, for å smelte og permanent sveise to fiberender til en kontinuerlig tråd. En fusjonsskjøt retter inn kjernene, smelter dem sammen, og du beskytter skjøten med en varme-krympehylse. Det er standardmetoden for permanente kabelskjøter, lang-forbindelser, utendørs stenginger og høyytelsessystemer. Hvis du vil ha bakgrunnen, her er en dypere forklaring påhva fusjonsspleising brukes til.
Fordeler
Ytelse er overskriften. En kontinuerlig sammensmeltet skjøt gir svært lavt innsettingstap og utmerket ryggrefleksjonsytelse, og fordi glasset er fysisk sammenføyd, er det ikke avhengig av en mekanisk lås for å holde seg på linje. Det gjør det til den rette oppfordringen til kritiske koblinger, tett infrastruktur, telekom-ryggrad og utendørskabel der stabil ytelse over år betyr mer enn hvor lang tid skjøten tok.
Begrensninger
Barrieren er utstyr og tid. Du trenger en fusjonskjøtemaskin, en presisjonsklyve, beskyttelseshylser, en varmeovn og en utdannet operatør, noe som øker kostnadene på forhånd og gjør metoden mindre praktisk for raske feltjobber. En sammensmeltet skjøt er også ment å være permanent: Hvis oppsettet endres, kutter du vanligvis, -skjøter og -beskytter du på nytt. For små FTTH-avslutninger er dette ofte tregere enn å montere en hurtigkobling.

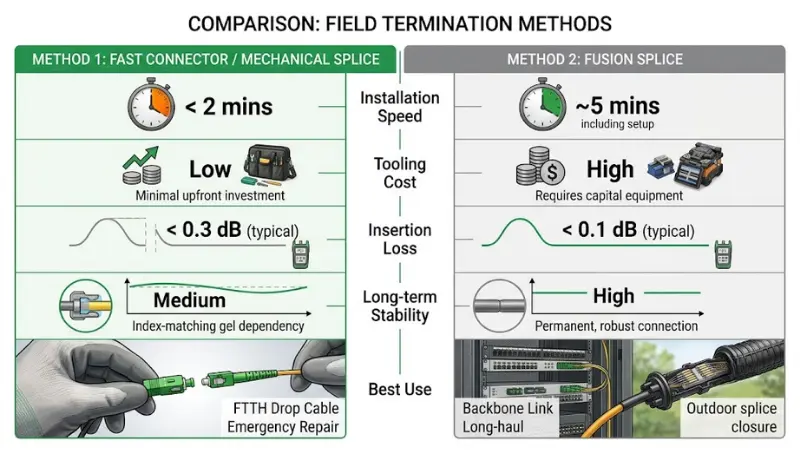

Mekanisk skjøting vs fusjonsspleising: tap, pålitelighet og kostnad
De praktiske forskjellene kommer ned til optisk tap,-langsiktig stabilitet, verktøy og refleksjon. Som en arbeidsreferanse ertapsretningslinjer utgitt av The Fiber Optic Association (FOA)er nyttige: en enkel-fusjonsskjøt er vanligvis budsjettert til omtrent 0,1–0,15 dB, mens pre-polerte mekaniske-skjøtekoblinger er tillatt opp til omtrent 0,75 dB under TIA-568 tapsestimater. Feltresultater for gode mekaniske koblinger lander ofte mellom 0,2 og 0,5 dB, men spredningen er bredere og avhenger sterkt av klyving og renhet. Behandle et enkelt tall som et mål for å verifisere ved testing, ikke en garanti.
| Faktor | Hurtigkobling / Mekanisk skjøt | Fusion Splice |
|---|---|---|
| Installasjonshastighet | Rask; minimalt med oppsett i felt | Langsommere; utstyrsoppsett og per-skjøtesyklus |
| Nødvendig utstyr | Stripper, kløyve, rengjøringssett | Fusjonsskjøt, klyve, hylser, varmeovn |
| Ferdighetsnivå | Kortere læringskurve | Mer trening og trening |
| Forhåndskostnad | Lave verktøykostnader | Høye verktøykostnader, lavere-felleskostnad i volum |
| Typisk innsettingstap | Høyere og mer variabel (omtrent 0,2–0,75 dB) | Veldig lav (ofte under 0,1 dB) |
| Refleksjon / stabilitet | Bra når den er installert godt; følsom for miljøet | Utmerket og stabil over tid |
| Omarbeidsfleksibilitet | Lettere å bytte eller flytte | Fast; må -spleises på nytt for å endres |
| Beste bruk | FTTH, drop kabel, rask reparasjon, midlertidige eller små jobber | Ryggraden,-langdistanse, kritiske, utendørs, permanente koblinger |
Ingen av metodene er alltid bedre. En hurtigkobling vinner på felthastighet, bekvemmelighet og lave verktøykostnader; fusjonsspleising vinner på lavt tap og permanent pålitelighet.
Hvilken metode er bedre for ulike applikasjoner?

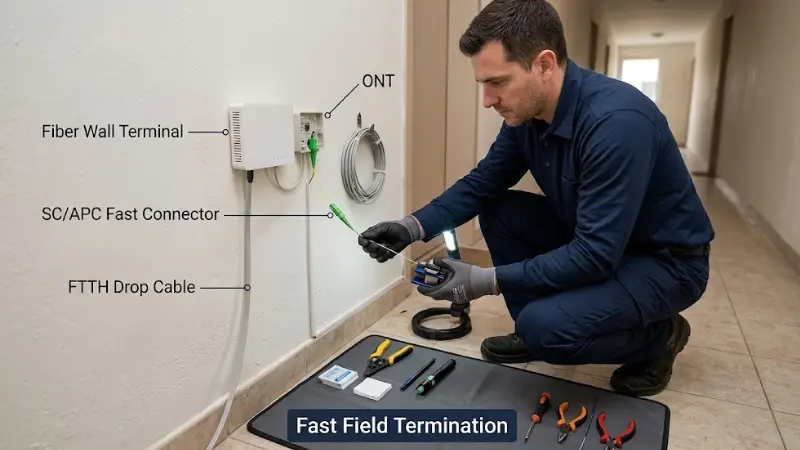

Installasjon av FTTH og drop kabel
For FTTH er hurtigkoblinger vanligvis det praktiske valget. Se for deg en enkelt tekniker som arbeider i en bygning med flere-hus: dusinvis avFTTH drop kabeloppsigelser på tvers av korridorer, stigerør og abonnentrom på én dag. Å sette opp en fusjonskjøtemaskin ved hver dør er sakte og vanskelig; en SC/APC hurtigkobling tilpasset fallkabelen lar mannskapet fullføre hvert punkt på minutter og gå videre.
Nødreparasjon og midlertidige koblinger
Når en kobling er nede og service må komme raskt tilbake, gjenoppretter en mekanisk hurtigkobling den raskt mens en permanent fusjonsreparasjon er planlagt. Det samme gjelder testing, feilsøking og kortsiktige-nettverksendringer der hastigheten slår varigheten.
Lang-ryggrad og kritiske koblinger
For ryggradsruter, utendørs stenginger og kritiske serviceforbindelser er fusjonsspleising det bedre alternativet. Disse leddene trenger lavt, stabilt tap og må overleve årevis med temperatursvingninger og håndtering, og en permanent smeltet skjøt er langt bedre egnet til det enn en feltkobling.
Innendørs distribusjon og små bedriftsnettverk
Innendørs kan begge metodene fungere. Korte løp med mange raske avslutninger favoriserer raske koblinger; et permanent hovedledd eller et strengere tapsbudsjett favoriserer fusjon. Baser samtalen på koblingsbudsjett, prosjektskala, tilgjengelige verktøy og hvor ofte du forventer å berøre tilkoblingen.
Hvordan velge riktig fiberoptisk hurtigkobling?
Hvis du bruker en hurtigkobling, må spesifikasjonen samsvare med kabelen og systemet, ellers vil ytelsen være inkonsekvent.
Koblingstype: SC, LC, FC eller ST
SC hurtigkoblinger dominerer FTTH og tilgangsnettverk. LC-versjoner vises i utstyr og oppdateringer med høyere-tetthet. FC og ST er uvanlig i moderne FTTH, men dukker fortsatt opp i eldre og industrielle systemer. Tilpass kontakten til grensesnittet på adapteren, splitteren, koblingsboksen eller ONT den skal pares med.
Poleringstype: UPC eller APC
Ikke bland UPC og APC tilfeldig. UPC har en flat eller lett hvelvet endeflate; APC bruker en vinklet endeflate, vanligvis identifisert av en grønn kropp. Vinkelen reflekterer strølys tilbake i kledningen i stedet for rett opp i fiberen, noe som øker returtapet, og det betyr noe i PON-systemer der oppstrømsrefleksjoner forårsaker ustabilitet. DeIEC 61755-kontakt optisk grensesnittstandarddefinerer avkastnings-tapskarakterene bak dette, og APC-karakterene ligger godt over UPC. For FTTH og PON, enSC/APC hurtigkoblinger vanlig standard; for generell patching kan SC/UPC eller LC/UPC passe designet. Hvis UPC-mot-APC-valget er nytt for deg, kan denne oversikten overforskjellen mellom PC, UPC og APC poleringer verdt å lese.
Fibertype: enkeltmodus eller multimodus
Kontakten må passe til fiberen. Enkelt-modus hurtigkoblinger pares med enkelt-modus drop- og tilgangskabel; multimodus-kontakter pares med multimodusfiber i korte bedrifts- eller datasenterkjøringer. Bruk av feil type forårsaker dårlig ytelse eller direkte feil, så bekreft forskjellen mellomenkel-modus og multimodus fiberfør du bestiller.
Kabelkompatibilitet
Sjekk at kontakten godtar kabelstrukturen og diameteren din, enten det er 0,9 mm tett-buffer, 2,0 mm eller 3,0 mm kabel eller flat FTTH-dropkabel. For FTTH er slipp-kabeltilpasning avgjørende: kontakten skal gripe fast i kabelen slik at fiberen ikke kan bevege seg etter installasjon.
Innsettingstap og returtap
Innsettingstap og returtap er tallene som avgjør om koblingen holder budsjett. Ikke stol på produktnavnet alene; les leverandørens dataark, teststandard og kvalitetskontroll-, og be om prøvetestrapporter før en massebestilling.
Trinn-for-installasjon av fiberoptisk hurtigkobling
Feltkvalitet, ikke produktet alene, bestemmer den mekaniske-tilkoblingsytelsen. En repeterbar sekvens betyr mer enn råhastighet. For en produkt-spesifikk versjon, følg produsentens instruksjoner og se disse generelledetaljerte tilkoblingstrinn for en hurtigkobling.
- Strip:fjern kappen og belegget til den lengden kontakten krever, bruk riktig stripper for kabelen slik at du ikke får hakk i glasset.
- Rengjøre:tørk av den nakne fiberen med lo-frie kluter og godkjent rengjøringsmiddel; ikke berør den rengjorte delen.
- Klyve:bruk en skarp, passende klyver og match klyvelengden til kontaktens spesifikasjoner. En flat, firkantet endeflate er målet.
- Undersøke:unngå å berøre endeflaten etter klyving; en ren, firkantet kløft er det som holder tapet nede.
- Sett inn:skyv fiberen helt inn i kontakten til den sitter mot tappen, og koble deretter inn låsemekanismen.
- Lås og kjole:fest kabelklemmen og unngå trange bøyninger nær kroppen.
- Test:verifiser tilkoblingen før du lukker kabinettet.

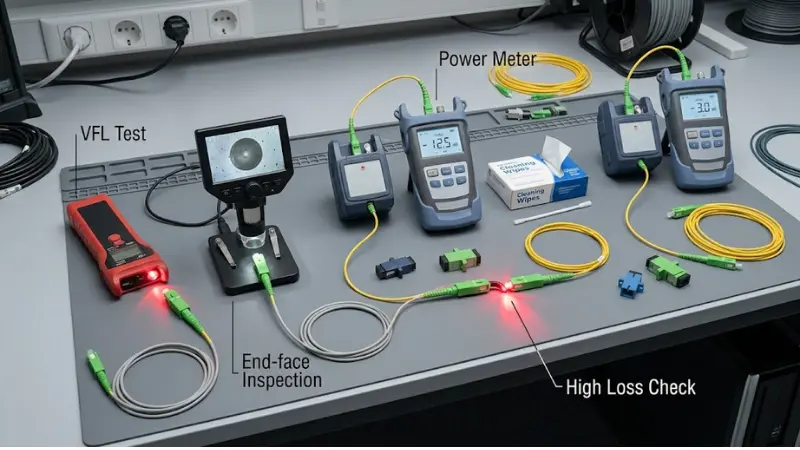

Hvordan teste en hurtigkobling etter installasjon
Visuell inspeksjon alene er ikke nok. Bruk minimum en visuell feilsøker (VFL) for å bekrefte kontinuitet og avsløre et dårlig sete eller skarp bøyning som en lys lekkasje. Bruk en optisk strømmåler med en lyskilde for å måle ende-til-ende tap mot koblingsbudsjettet ditt, og bruk en OTDR på lengre eller omstridte koblinger for å finne en hendelse med høyt-tap. Inspiser den sammenkoblede endeflaten med et fibermikroskop når resultatene ser marginale ut. Registrer avlesningene; et dokumentert tapstall er det som forteller deg at oppsigelsen gikk, ikke det faktum at den klikket på plass.
Feilsøking av høyt innsettingstap på en hurtigkobling
Når en nylig avsluttet kobling er høy, arbeid fra den vanligste årsaken til den minste før du kutter noe:
- Slutt på-ansiktskontaminering:den ledende årsaken. Inspiser og rengjør den sammenkoblede overflaten og adapteren, og mål deretter på nytt-.
- Dårlig kløft:en vinklet eller avbrutt kløft etterlater et gap eller spredning. Re-skjær og-avslutt på nytt.
- Under-innsatt fiber:hvis fiberen ikke nådde stubben, kan låsen ha lukket seg for luft. Sett tilbake-helt.
- Bøy eller stress på kroppen:avlast trange bøyninger og kontroller kabelklemmen.
- Polsk eller fiber uoverensstemmelse:bekreft at du ikke har koblet UPC til APC, eller enkelt-modus til multimodus.
Hvis tapet fortsatt er utenfor spesifikasjonen etter rengjøring-og-sjekk på nytt, bytt ut koblingen. For bredere nettverkssymptomer utover ett ledd, denne veiledningen tilfeilsøking av vanlige problemer med fibernetthjelper med å isolere hvor problemet egentlig sitter.
Vanlige feil ved bruk av fiberoptiske hurtigkoblinger
De fleste feltfeil går tilbake til små forberedelsesfeil: en ujevn eller vinklet klyve som øker tap; en skitten endeflate fra støv, olje eller fingeravtrykk; feil koblingstype, for eksempel UPC der APC kreves; en kabel-diameter feil som lar fiberen bevege seg; over-bøye seg nær kroppen; og hoppe over optisk testing. Å unngå disse koster ingenting annet enn disiplin, og det er forskjellen mellom en hurtigkobling som yter og en som stille trekker ned koblingsbudsjettet.
B2B-innkjøpssjekkliste for fiberoptiske hurtigkoblinger
For innkjøp er målet batchkonsistens, ikke bare en lav enhetspris. Før en massebestilling, bekreft:
- Databladfigurer:oppgitt innsettingstap og returtap, med teststandard og betingelser navngitt.
- Kobling og polering matcher:SC/LC/FC og UPC/APC er riktig for systemet ditt ogfiberkoblingsboks, adapter eller splitter den passer sammen med.
- Kabelkompatibilitet:støtte for den nøyaktige dråpe-kabelens diameter og struktur, med en sikker klemme.
- Prøveprøve:be om prøver og testrapporter, og verifiser tap-hjemme før du forplikter volum.
- Batchkonsistens og inspeksjon:spør hvordan leverandøren kontrollerer hylsens kvalitet og ende-flategeometri på tvers av partier.
- Emballasje, MOQ og ledetid:bekrefte beskyttende emballasje, minimum bestillingsmengde og realistisk levering for utrullingen din.
Hvis du kjøper en full stykkliste i stedet for kontakter alene, detteFTTH anskaffelsesveiledning for passive komponenterdekker hvordan koblinger, splittere og kabinetter passer sammen. For PON-arkitekturer, størrelse ogsåPLS splittertrinn ved siden av koblingene, slik at budsjettet for slutt-til-avslutning lukkes.
FAQ
Er en fiberoptisk hurtigkobling det samme som en mekanisk skjøt?
Ikke akkurat. En hurtigkobling er et koblingsprodukt; mekanisk skjøting er innrettingsmetoden mange av dem bruker internt. De er nært beslektede, men ikke utskiftbare termer: kontakten er maskinvaren, den mekaniske skjøten er hvordan den forbinder fiberen på innsiden.
Er fusjonsspleising bedre enn mekanisk skjøting?
For permanente koblinger med lite-tap og høy-stabilitet, ja. For rask installasjon, lavere verktøykostnader og bekvemmelighet i felten er en mekanisk hurtigkobling den beste passformen. Riktig svar avhenger av tapsbudsjettet og hvor permanent fugen må være.
Hvilke verktøy trenger jeg for å installere en fiberoptisk hurtigkobling?
En jakke- og beleggfjerner tilpasset kabelen din, en høy-kvalitetsklyve, et rengjøringssett med lo-frie kluter og godkjent løsemiddel, og et testverktøy som en VFL eller optisk strømmåler. Ingen fusjonsskjøtemaskin er nødvendig, som er hovedårsaken til at mannskaper velger denne metoden.
Hvorfor viser en hurtigkobling noen ganger høyt innsettingstap?
Vanligvis en skitten endeflate eller en dårlig klyve, sjeldnere en under-innsatt fiber, en tett bøyning eller en UPC/APC eller enkelt-modus/multimode-mismatch. Rengjør og inspiser først, -kløv om nødvendig, og mål på nytt- før du bytter ut kontakten.
Kan en hurtigkobling erstatte fusjonsskjøting?
For FTTH drop-kabel, abonnent-sidearbeid og midlertidige reparasjoner, ofte ja. For ryggrad,-langdistanse og utsatte utendørsskjøter der tapsbudsjett og lang-stabilitet er avgjørende, er fusjonsskjøting fortsatt det tryggere valget.
Hvordan tester jeg en hurtigkobling etter installasjon?
Sjekk kontinuiteten med en VFL, mål ende-til-tap med en optisk effektmåler mot koblingsbudsjettet ditt, bruk en OTDR på lengre lenker, og inspiser endeflaten med et fibermikroskop hvis en avlesning ser marginal ut. Registrer resultatet slik at oppsigelsen dokumenteres som bestått.
Er hurtigkoblinger pålitelige for FTTH, og fungerer de med enkelt-modusfiber?
Ja på begge punkter når spesifikasjonen samsvarer og installasjonen er kontrollert. Mange hurtigkoblinger, spesielt SC/APC-typer for PON og FTTH, er designet for enkelt-modusfiber. Bekreft fibertype, polering og kabeldiameter før installasjon.
Kan fiberoptiske hurtigkoblinger gjenbrukes?
Det avhenger av koblingsdesignet; mange er ikke anbefalt for gjentatt gjenbruk. Noen strukturer tillater fjerning eller utskifting, men en skadet eller forurenset kobling bør ikke installeres på nytt hvis du bryr deg om stabil koblingsytelse.
Konklusjon
Raske koblinger og fusjonsspleising løser forskjellige problemer. Se etter en rask kobling når du trenger rask FTTH-terminering, slipp-kabelarbeid, nødreparasjon eller en løsning med lite-verktøy; nå for fusjonsspleising når koblingen må være permanent, lite-tap og stabil på en ryggrad eller utendørs rute. For anskaffelse, match kontakttype, polering, fibertype, kabeldiameter og testede tapstall til ditt virkelige scenario, og verifiser prøver før du kjøper inn volum.
