Løsninger for LC-fiberkoblinger med høy-densitet: Uniboot vs. Trykk-Pull

Rack eiendom er dyrt, og båndbreddekravene fortsetter å klatre. Det er virkeligheten. Spørsmålet er ikke om du trenger tettere fiberinfrastruktur-, det er hvordan du skal bygge den uten å skape et vedlikeholdsmareritt.

To LC-fiberkoblingsdesign har dukket opp som gå-til løsninger: uniboot-kabler og push--pull tab-kontakter. De løser forskjellige problemer. Å velge feil koster tid, penger eller begge deler.

Uniboot-tilnærmingen

Standard LC dupleks patchkabel har to separate 3,0 mm jakker som går side om side, og hver bærer en fiber. Nå bilde 48 av de som er stappet inn i et 1U kabinett. Baksiden av stativet ser ut som spaghetti, luftstrømmen er kvalt, og lykke til med å spore noe.

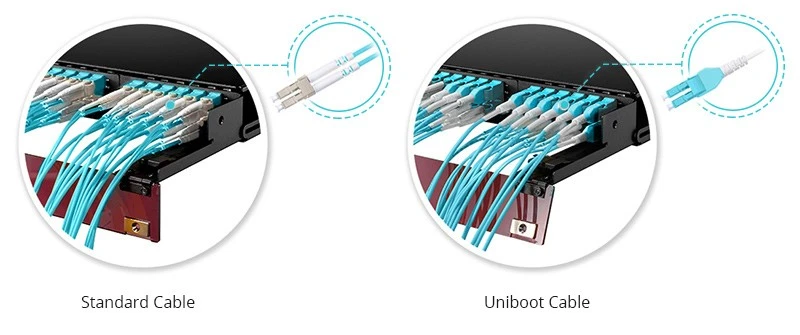

Uniboot snur det skriptet. Begge fibrene løper inne i en enkelt 2,0 mm kappe, og avsluttes i ett enhetlig koblingshus. Du ser på omtrent halvparten av kabelvolumet-noen ganger bedre.

Her blir det praktisk. Vårt ingeniørteam kjørte tetthetstester på tvers av flere kapslingstyper siste kvartal. Resultatene var ganske konsistente:

Testing utført med OM4-kabler ved 25 graders omgivelsestemperatur. CFM målt ved avtrekk bak med standardisert viftekonfigurasjon.

Kapasitetstallene ser like ut på papiret, men alle som har jobbet med et fullastet HD-panel vet forskjellen. Med standard dupleks kjemper du mot kablene for å få de siste 20 % av portene befolket. Uniboot akkurat... passer.

Polaritetsbytte

I virkelige-implementeringer blir polaritetsfeil ofte uoppdaget til sluttfasen av et prosjekt. Selv for en fullstendig merket og testet 200-fiber-Pod, resulterer et siste-skift fra A-B- til AA-polaritet i katastrofal omarbeiding eller utskifting av kabler i en gros når du bruker tradisjonelle patch-kabler.

Med tradisjonelle dupleks kabler, enten re-terminerer du eller bestiller nye kabler. Med ombytbare uniboot-koblinger spretter du huset, roterer fiberposisjonene, og du er ferdig. Ingen verktøy. Ingen skjøting. Tar omtrent 20 sekunder når du har gjort det noen ganger.

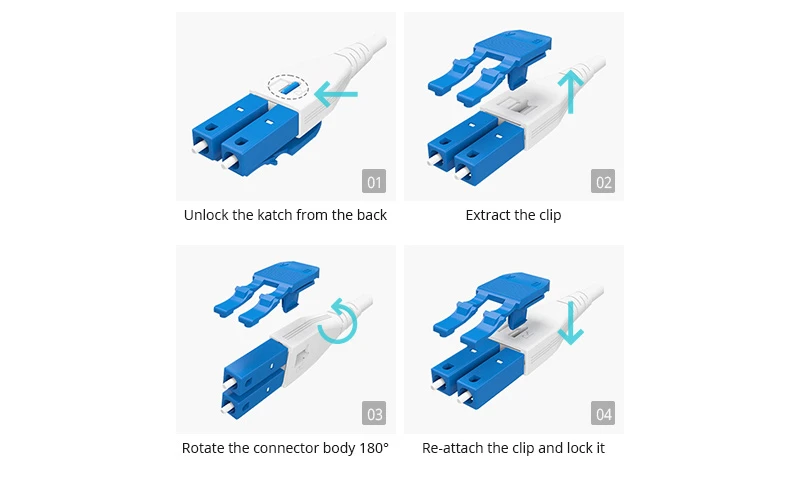

Mekanismen varierer fra produsent til produsent, men de fleste designene fungerer etter samme prinsipp. Noen bruker en vippemekanisme; andre krever at du skyver hylsene ut og setter dem inn på nytt.

Skyv-trekk i fanekoblinger

Et annet problem, en annen løsning.

Standard LC-kontakter bruker en sidelås-du klemmer den for å frigjøre. Fungerer fint når du har fingerklaring. Fungerer ikke når koblinger er stablet 2 mm fra hverandre i et 96-ports panel og den du trenger er midt på rad tre.

Skyv-tappene flytter utløsermekanismen. I stedet for å strekke deg etter en sidelås, griper du en forlenget flik og drar rett bakover. En hånd. En bevegelse. De tilstøtende portene blir stående.

Dette betyr mer enn du tror. Vi tidsbestemte teknikere som gjorde rutinemessige patch-bevegelser på identiske 48-portpaneler-ett lastet med standard LC, ett med push-pull. Gjennomsnittlig tid for å koble fra og koble til en enkelt midtpanelport:

n=50 prøveversjoner per koblingstype, blandede erfaringsnivåer blant teknikere

Den 5-sekunders forskjellen høres ikke ut som mye før du gjør en 200-porters migrering under et vedlikeholdsvindu. Og de tilfeldige frakoblingene? Hver av dem er en potensiell servicepåvirkning pluss ekstra tid for feilsøking.

Når du skal kombinere begge: Uniboot med Push-Pull

Noen produsenter tilbyr uniboot-kabler med integrerte trykk-tapper. Du får fordelene med kabeltetthet pluss tilgjengelighetsfordelene. Det er premiumalternativet-vanligvis 30-50 % dyrere enn standard uniboot, men for hyperskala-implementeringer der arbeidskostnadene dverger materialkostnadene, fungerer regnestykket vanligvis.

Basert på vår implementeringserfaring, her er kundeprofilene som drar mest nytte av kombinasjonen uniboot + push-pull:

Ultra-High-Density (UHD) Patch Panel-brukere

Når du pakker 96 eller til og med 144 LC-porter i et 1U-fotavtrykk, blir standard koblingslåser fysisk utilgjengelige. Ved disse tetthetene er trykk-tapper ikke kjekke-å-ha-de er minimum for praktisk drift. Fingrene dine kan bokstavelig talt ikke komme til en sidelås når koblingene er stablet så tett.

AI Compute Clusters og HPC-miljøer

Arbeidsbelastninger for AI-trening er latens-sensitive og kablingsintensive-, og involverer ofte massive 400G/800G breakout-distribusjoner. For ryggrads-bladarkitekturer som støtter GPU-klynger, anbefaler vi denne kombinasjonen gjennom hele kjernelaget. Disse miljøene ser konstant koblingsjustering og rask kapasitetsutvidelse-du trenger koblinger som ikke bremser operasjonsteamet ditt.

Tilpassede løsninger for AI/HPC-implementeringer

GPU-klyngekabling har unike krav: høyt antall porter, begrensninger for stram bøyeradius og bekymringer for termisk styring. Vi tilbyr tilpassede-kabelsett designet spesielt for rack-oppsettet ditt-inkludert matchede-lengdebunter for bytte-til-GPU-tilkoblinger som minimerer kabelslakk og maksimerer luftstrømmen. Forhånds-merket og farge-kodet etter funksjon (lagringsstoff, GPU-sammenkobling, administrasjonsnettverk) for å akselerere distribusjonen.

Samlokaliseringsleverandører og fjernbetjening av hender

Hvis forretningsmodellen din er avhengig av MAC-er med høyt-volum (flytter, legger til, endringer) utført av fjernhåndsteknikere, påvirker valg av kobling direkte feilraten. Polaritetsbyttet med ett-klikk på uniboot-kontakter kan redusere feltfeilkonfigurasjoner med 80 % eller mer. Det er færre problembilletter forårsaket av omvendt polaritet og mindre tid som går bort på grunnleggende feilsøking.

Retrofits av eldre anlegg med termiske begrensninger

I eldre datasentre der kabelbrett allerede har full kapasitet og luftstrømveier er kompromittert, vil bytte til uniboot umiddelbart frigjøre omtrent 50 % av kabelbaneplassen. Den forbedrede luftstrømmen gjennom baksiden av skapene kan redusere kjølekostnadene på en meningsfylt måte-vi har sett tilfeller der denne enkelt endringen falt varme-gangtemperaturer med flere grader.

Matchende løsninger til ditt faktiske problem

Ikke hver distribusjon trenger den mest stilige koblingen. Slik setter vi vanligvis inn samtalen med kunder:

Din viktigste hodepine er overbelastning av kabelbanen

Uniboot er svaret ditt. Ca. 50 % reduksjon i kabeldiameter betyr at kabelbrettene og vertikale ledere faktisk har plass til å puste. Bonus: redusert kabelvekt gir mindre belastning på kontaktene over tid.

Typisk passform:ToR-svitsjer, serverrader med-høy ​​tetthet, hvor som helst du kjører 50+ patchkabler gjennom den samme banen.

Din viktigste hodepine er paneltilgjengelighet

Push-trekk-faner løser dette. Hvis teknikerne dine regelmessig jobber i full-paneler og du ser sikkerhetsbrudd eller hører klager på tilgang, er dette løsningen.

Typisk passform:Kjerne-/aggregeringspatchpaneler, møte-me-rom, hvilket som helst panel som forblir 80 %+ fylt og ser vanlig MAC-aktivitet.

Din viktigste hodepine er polaritetshåndtering

Byttbare uniboot-kontakter eliminerer behovet for å lagre flere kabelpolariteter og forhindrer felttermineringsfeil. Hvis du noen gang har måttet sende en boks med A-A-kabler over natten fordi noen bestilte A-B, vet du verdien her.

Typisk passform:Nye distribusjoner med usikre eller skiftende polaritetskrav, organisasjoner som standardiserer på en enkelt kabel-SKU for enkel beholdning.

Enkelt-SKU-beholdningsprogram

Lei av å håndtere flere kabelpolariteter og lengder? Vi kan hjelpe deg med å standardisere på byttebare uniboot-kontakter med et utvalgt lengdevalg (vanligvis 1m, 2m, 3m, 5m) som dekker 95 %+ av brukstilfellene. Reduser lagerkompleksiteten, eliminer bestillingsfeil og forenkle opplæringen for operasjonsteamet ditt.

Du bygger for 400G/800G og utover

LC-fiberkontakten forsvinner ikke med det første-400G-FR4- og 400G-LR4-sendere/mottakere bruker LC-dupleksgrensesnitt, og de er ryggraden i de fleste 400G-implementeringer. Men tetthetskrav ved disse hastighetene gjør kabelhåndtering kritisk.

For 400G breakout-applikasjoner-der en enkelt QSFP-DD-port vifter ut til 4x100G servertilkoblinger-uniboot-kabler med push-pull-faner gir deg den reneste installasjonen. Den reduserte kabelmengden gir plass til den økte luftstrømmen som sendere med høyere-wattstyrke krever.

400G/800G tilpassede breakout-løsninger

Høy-breakout-kabling er der tilpasning gir mest verdi. Vi produserer:

MTP-til-LC breakout-seler med tilpassede benlengder tilpasset din spesifikke stativgeometri

Direkte-feste kobber (DAC) og aktiv optisk kabel (AOC)-enheter i ikke-standardlengder

Hybridledninger som kombinerer forskjellige koblingstyper (MTP-8 til LC, MTP-12 til LC, etc.) for utstyr av blandet generasjon

Koblingsalternativer med lavt-tap (mindre enn eller lik 0,15dB IL) for utvidet-rekkevidde eller multi-hop-applikasjoner

Hver enhet er 100 % testet i henhold til spesifikasjonene dine før frakt-tap ved innsetting, tap av retur og polaritetsverifisering inkludert.

Virkelige-applikasjonsscenarier i verden

Ulike miljøer legger vekt på ulike aspekter ved koblingsytelse. Her er det vi har sett fungere på tvers av ulike distribusjonstyper:

Hyperscale datasentre

Disse fasilitetene optimerer for driftshastighet. Når du distribuerer tusenvis av tilkoblinger per uke, dominerer arbeidskomponenten de totale kostnadene. Uniboot med push-pull-faner er i økende grad standard for nybygg-forhåndspremien betales raskt tilbake gjennom raskere distribusjon og reduserte feilfrekvenser.

Typisk spesifikasjon:OS2 enkel-modus, 2,0 mm uniboot med push-pull, byttebar polaritet, forhånds-testet og merket. Lengder standardisert til 1m, 2m, 3m og 5m for å minimere beholdningskompleksiteten samtidig som de dekker de fleste rack-til{11}}scenarier.

Hyperscale Custom Program

For distribusjoner av 10,000+ kabler tilbyr vi:

Sett med stativ eller pod: Forhåndssorterte kabelbunter pakket nøyaktig etter behov for hver installasjonssone

Egendefinert merking: Din nomenklatur, ditt fargeskjema, trykt på fabrikken

Etappevis levering: Send til timeplanen din, ikke vår-ukentlige drops i samsvar med implementeringsfasene dine

Dedikert lagerbuffer: Sikkerhetslager som holdes på anlegget vårt, tilgjengelig for frakt samme-uke

Volumpriser gjelder. Kontakt oss for programdetaljer.

Enterprise datasentre

Blandet infrastruktur og lengre oppdateringssykluser betyr at du ofte jobber med eksisterende koblingsstandarder. Den praktiske tilnærmingen er vanligvis lagdelt: uniboot eller push-pull i høy-tetthetsskap, standard tosidig i områder med lavere-tetthet der premien ikke er berettiget.

Hvis du ettermonterer et eksisterende anlegg, fokuserer du uniboot-implementeringen på de høyeste-overbelastningsveiene først. Den umiddelbare lettelsen rettferdiggjør ofte å utvide tilnærmingen.

Enterprise-startsett

Ikke klar til å forplikte seg til en full-høytetthetsmigrering? Vi tilbyr evalueringssett som inneholder en blanding av uniboot- og push--pull-kabler i vanlige lengder. Test dem i miljøet ditt, få-tilbakemeldinger fra teamet ditt, og oppskaler deretter med selvtillit.

Telecom Central Offices og Colo Meet-Me Rooms

Pålitelighet og standardisering styrer beslutninger her. Mange operatører opprettholder godkjente leverandørlister med spesifikke koblingsspesifikasjoner. Push-pull-tapper er spesielt verdifulle i optiske distribusjonsrammer der teknikere trenger tilgang til individuelle tilkoblinger uten å påvirke tilstøtende strømførende kretser.

Fler-tenant-naturen til colo-miljøer skaper også ansvarskrav-ren koblingsoverføring mellom leverandører betyr noe, og push--pull-design reduserer risikoen for utilsiktet forstyrrelse under kryss-arbeid.

Transportør-tilpasset produksjon

Vi støtter tilpassede spesifikasjoner som kreves av store transportører og colo-operatører:

Overholdelse av spesifikke terskler for innsettingstap og returtap

Tilpassede jakkefarger for leietakeridentifikasjon

Utvidet holdbarhetstesting (1000+ parringssykluser)

Full sporbarhetsdokumentasjon per kabel

RoHS, REACH og regionale samsvarssertifiseringer

Allerede på en godkjent leverandørliste? Gi oss beskjed om kravene dine-vi matcher dem nøyaktig.

Spesifikasjoner som faktisk betyr noe

Når du vurderer alternativer for LC-fiberkoblinger, er dette hva du skal se etter utover markedsføringen:

Innsettingstap

Bransjestandard for tilfeldig parring er mindre enn eller lik 0,30dB. Premium-kontakter treffer Mindre enn eller lik 0,15dB mot en hovedreferanse. Den strammere spesifikasjonen betyr mer ettersom koblingsbudsjettene blir tynnere ved høyere datahastigheter.

For å sette 0,30 dB i perspektiv: det tilsvarer omtrent å legge til 120 meter standard enkel-modusfiber til koblingen din. Ikke katastrofalt for en enkelt tilkobling, men det legger seg opp når du lenker flere patchpunkter.

Egendefinerte tapsspesifikasjoner

For applikasjoner som krever strammere toleranser-langdistansekoblinger, DWDM-systemer eller multi-hop-arkitekturer-tilbyr vi kabler produsert og testet til mindre enn eller lik 0,15 dB eller til og med mindre enn eller lik 0,10 dB innsettingstap. Hver kabel leveres med en individuell testrapport som viser faktiske målte verdier, ikke bare "bestått/ikke bestått" mot en generisk terskel.

Avkastningstap

Større enn eller lik 50dB for UPC-polering, Større enn eller lik 60dB for APC. Lavere returtap (høyere dB-tall) betyr mindre signalrefleksjon tilbake mot kilden-kritisk for analog video, DWDM og noen høyhastighets digitale applikasjoner-.

Mekanisk holdbarhet

Se etter 500+ parringssyklusvurderinger. I høye-MAC-miljøer ser koblinger mye action. Billige kontakter begynner å degradere rundt 200-300 sykluser; kvalitetskoblinger opprettholder spesifikasjoner gjennom 1000+.

Alternativer for utvidet holdbarhet

For miljøer med eksepsjonelt høy MAC-aktivitet (handelsgulv, kringkastingsfasiliteter, testlaboratorier), tilbyr vi koblinger vurdert for 1500+ paringssykluser med bekreftet ytelsesbevaring. Spør om koblingsprogrammet vårt for utvidet-liv.

Et raskt ord om vedlikehold

Høy-tetthet betyr flere koblinger på mindre plass, noe som betyr flere muligheter for forurensning. En enkelt støvpartikkel på en endeflate kan øke innsettingstapet med 1dB eller mer-som tilsvarer å legge til 400 meter fiber til koblingen din.

Løsningen er enkel, men ikke-omsettelig: inspiser og rengjør hver kobling før sammenkobling. Rengjøringsmidler med ett-klikk fungerer for raskt vedlikehold; for gjenstridig kontaminering, IPA-fuktet lo-frie kluter etterfulgt av tørre kluter. Inspiser alltid etter rengjøring for å bekrefte.

Hvis teamet ditt ikke allerede gjør dette religiøst, start. Det forhindrer flere trøbbelbilletter enn noen annen enkeltøvelse.

Når betaler premien seg?

La oss snakke tall. Prisspredningen mellom koblingstyper er reell, men ofte mindre enn folk antar:

Pris omtrentlig; varierer betydelig etter volum, fibertype og leverandør.

Nok-matematikken avhenger i stor grad av arbeidsfrekvensen og distribusjonsskalaen din. For en distribusjon på 1000 kabler der uniboot sparer 2 minutter per kabel under installasjonen, ser du på omtrent 33 timer med arbeidsbesparelser. Til $75/time fullastet teknikerkostnad, er det $2500-ofte nok til å dekke koblingspremien med margin til overs.

Der regnestykket blir overbevisende er i løpende vedlikehold. Hvis anlegget ditt ser 50 patch-bevegelser per måned og trykk--pull-faner sparer 5 sekunder per bevegelse samtidig som du forhindrer én utilsiktet frakobling per måned, summeres den kumulative verdien over en 5-årig infrastrukturlivssyklus.

TCO Case Study: Mid-Financial Data Center

Vi har nylig fullført en fullstendig total eierkostnadsanalyse for en finansklient som migrerer deres private skyinfrastruktur. Slik så de reelle tallene ut:

Implementeringsprofil:

Fasilitetsstørrelse: ~120 skap

Omfang: Kjernebyttelag til distribusjon, 5000 LC-LC-patchkabler

Sammenligning: Standard dupleks LC vs. uniboot med push-pull tabs

Kostnadssammenligning:

Arbeid beregnet til $75/time fullastet. Hendelsesgjenoppretting inkluderer teknikertid pluss estimert forretningseffekt.

Forskuddsmaterialepremien ble i hovedsak oppveid av besparelser på installasjonsarbeid i år ett. Ved år tre var kunden foran-og den fem-årige TCO viste nesten $24 000 i besparelser på en relativt beskjeden distribusjon. For større anlegg eller de med høyere MAC-volumer, komprimeres ROI-tidslinjen betydelig.

Tilpasset TCO-analyse

Vil du se tallene for ditt spesifikke miljø? Vi tilbyr gratis TCO-modellering for kvalifiserte muligheter. Oppgi anleggsprofilen din-kabinettantall, MAC-volum, arbeidsrater, nåværende koblingstyper-og vi lager en tilpasset sammenligning som viser anslåtte kostnader og tilbakebetalingstidslinje.

Ringe

Her er beslutningstreet vi leder kunder gjennom:

Den vanligste feilen vi ser? Over-spesifisere i områder med lav-tetthet mens under-angivelse av hvor det faktisk betyr noe. Et anlegg som setter førsteklasses kontakter overalt, er å kaste bort penger. Et anlegg som sparer på koblinger i deres 96-ports aggregeringspaneler skaper fremtidig hodepine. Tilpass løsningen til den spesifikke begrensningen i hver sone i infrastrukturen din.

For organisasjoner som standardiserer koblingsspesifikasjoner på tvers av flere fasiliteter, drar valgprosessen av fiberoptiske koblinger nytte av praktisk-evaluering med faktiske panelkonfigurasjoner. Prøvesett lar teamet ditt føle forskjellen før de forplikter seg til en stor ordre.

Konsulenttjeneste for design

Planlegger du et nytt bygg eller større oppgradering? Vårt tekniske team kan gjennomgå nettverkstopologien din og anbefale en koblingsstrategi optimalisert for dine spesifikke krav:

Utvikling av materiale: Fullfør kabelplaner med lengder, mengder og spesifikasjoner

Optimalisering av tilpasset lengde: Minimer avfall og forbedre estetikken med kabler i riktig-størrelse

Fasevis implementeringsplanlegging: Prioriter soner med høy-påvirkning, utsett oppgraderinger med lavere-verdi

Spesifikasjonsskriving: Hjelp innkjøpsteamet ditt med å utstede klare, nøyaktige tilbudsforespørseler

Denne tjenesten er gratis for prosjekter over minimumsvolumterskler.

Hva er neste

LC-fiberkontakten har vært datasenterets arbeidshest i to tiår, og den går ingen steder snart. Men måten vi distribuerer LC på, utvikler seg-tettere paneler, trangere plass, høyere datahastigheter. Uniboot og push-pull-design er direkte svar på disse realitetene.

Hvis du planlegger infrastruktur som må skaleres fra 100G i dag til 400G eller 800G i morgen, vil koblingsbeslutningene du tar nå enten støtte denne veksten eller begrense den. Å få dette rett på forhånd er billigere enn å ettermontere senere.

Spørsmål om spesifikke konfigurasjoner eller trenger hjelp til å spesifisere en distribusjon? Vårt tekniske team har sett de fleste kantsakene og kan henvise deg til hva som har fungert i lignende miljøer.

Referanser
