MPO-12 fiberkabelguide: bruksområder, polaritet, MPO-8 vs LC

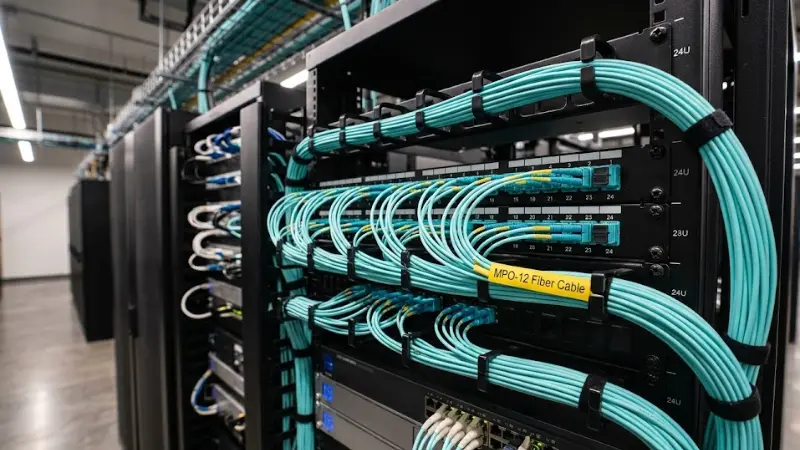

Hvis du vurderer fiberkabling med høy-tetthet for et datasenter-ryggrad eller et strukturert kablingsanlegg, vil MPO-12-fiberkabelen være et av de første alternativene på listen din. MPO-kontakter pakker flere fibre i en enkelt hylse, og 12-fibervarianten har vært en bærebjelke i bedriftens datasenterkabling i over et tiår. Men «populær» betyr ikke alltid «optimal». Mange moderne parallelloptikk-transceivere bruker bare 8 fibre, noe som betyr at en Base-12-design kan la fire fibre være uvirksomme i de spesifikke koblingene.

Denne veiledningen dekker hva en MPO-12-kabel faktisk er, hvor den fortsatt gir sterk praktisk mening, hvordan polaritet og koblingskjønn fungerer, og hvordan du bestemmer om MPO-12, MPO-8 eller dupleksLC-kontakterpasser for ditt neste prosjekt.

Hva er en MPO-12 fiberkabel?

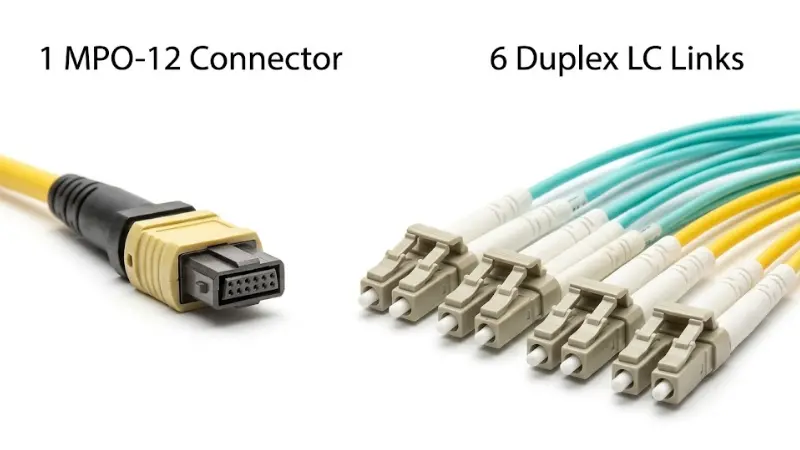

En MPO-12 fiberkabel er en multifiberenhet som avslutter 12 optiske fibre i en enkeltMPO-kontakt. Kjernefordelen er tetthet: Ett kompakt grensesnitt erstatter opptil seks dupleks patch-kabler. Denne konsolideringen er grunnen til at MPO-basert kabling dominerer strukturerte ryggradskoblinger i mellomstore-til-store datasentre, der det ville være upraktisk å administrere hundrevis av individuelle duplekshoppere.

Sammenlignet med en standard tosidigLC patch ledning, en MPO-12-trunk er designet for aggregering - som bærer mange fibre gjennom en enkelt bane og bryter dem ut ved kassetter eller adapterpaneler nærmere utstyret. Hvis miljøet ditt bare trenger en to-fiberpunkt-til-punktkobling, er en dupleks LC-kabel enklere og billigere. MPO-12 fortjener sin plass når fiberantall, kabelbretttetthet eller distribusjonshastighet har betydning.

Du vil også se begrepet MTP brukt sammen med MPO. MTP er en varemerkebeskyttet kobling med høyere-spesifikasjoner produsert av US Conec som er fullstendig kompatibel med den generiske MPO-formfaktoren. For kjøpsbeslutninger er det som betyr noe at koblingen oppfyller kravene til -tap og retur-, ikke hvilken etikett som vises på huset.

Hvor MPO-12 fortsatt gir sterk praktisk mening

Base-12 MPO-kabling er langt fra utdatert, men dens sweet spot har blitt smalere ettersom industrien har tatt i bruk 8-fiber parallelloptikk. Her er MPO-12 fortsatt et godt valg:

•

• Ryggradens konsolidering for dupleksapplikasjoner.

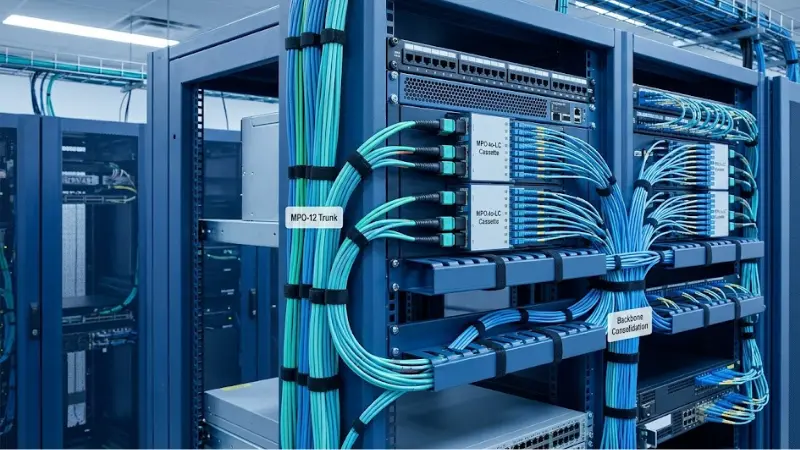

• I strukturerte kablingsdesign som samler flere 10G duplekskoblinger i en enkelt trunk, kobles 12-fiber MPO-enheter tilMPO-til-LC-kassettersom vifter ut til seks dupleks LC-porter. Dette er fortsatt et av de vanligste distribusjonsmønstrene i bedriftsdatasentre.

•

• Brownfield-miljøer med eksisterende Base-12-infrastruktur.

• Hvis anlegget ditt allerede bruker 12-fiberstammer, kassetter og patchpaneler, unngår du kostnadene og kompleksiteten til en fullstendig re-arkitektur hvis du holder deg til MPO-12 for utvidelse. Konverteringspatchledninger eller hybridkassetter kan bygge bro fra Base-12 trunks til 8-fiber utstyrsporter ved behov.

•

• Utbrudds- og migrasjonsscenarier.

• AnMPO-til-LC breakout-kabellar en enkelt 12-fiberstamme betjene opptil seks individuelle duplekstilkoblinger - nyttig når du trenger å koble eldre 1G- eller 10G-dupleksutstyr til en oppdateringssone med høy tetthet.

Fluke Networks bemerker det12-fiber MPO-tilkobling har historisk sett vært et populært valg for å konsolidere dupleks ryggradskablingi datasenteret, spesielt i 10G Ethernet-miljøer der MPO-til-LC-kassetter overførte 12-fiber-trunker til seks dupleksporter.

Når MPO-12 ikke passer best?

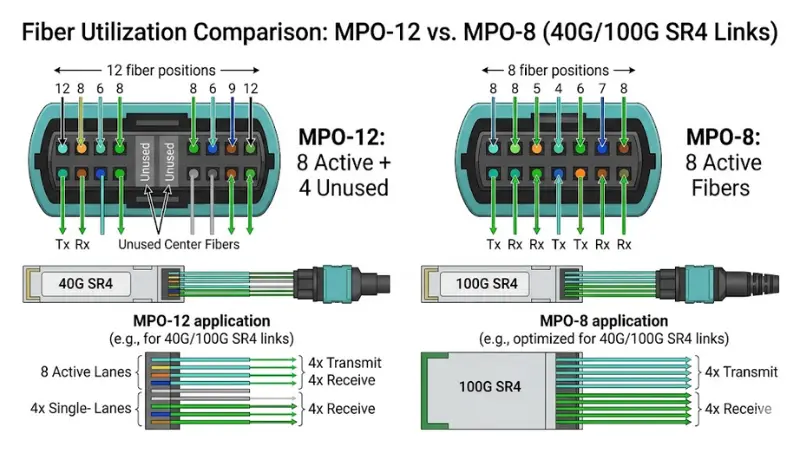

Hovedbegrensningen til MPO-12 vises i parallelle-optikklenker. Både 40GBASE-SR4 og 100GBASE-SR4 transceivere bruker 8 fibre - fire sender, fire mottar. Når du kobler en 8-fibers sender/mottaker inn i en 12-fibers trunk, sitter de fire midtfibrene ubrukte. På tvers av hundrevis av lenker gir det betydelig bortkastet fiberkapasitet.

Fluke Networks forklarer at denne ineffektiviteten er nøyaktig hvafikk industrien til å utvikle 8-fiber MPO (Base-8)-tilkoblingsom en dedikert løsning for 40G og 100G parallell-optikk. Hvis du designer et nytt stoff rundt SR4- eller DR4-transceivere og ikke trenger bakoverkompatibilitet med et eksisterende Base-12-anlegg, vil en MPO-8-arkitektur bruke fiber mer effektivt og skalere renere til 400G.

MPO-12 vs. MPO-8 vs. LC: A Decision Framework

Velg MPO-12 hvisdu utvider et Base-12-anlegg, konsoliderer tosidige ryggrader eller implementerer utbruddstunge arkitekturer der 12-fiberstammer mater LC-kassetter.

Unngå MPO-12 hvisdu bygger et greenfield parallell-optikkstoff rundt 8-fibers sender/mottakere og har ingen eldre Base-12-infrastruktur å imøtekomme. I det scenariet,MPO-8 kablingvil levere bedre fiberutnyttelse og en renere oppgraderingsvei til 400G og utover.

Hvordan fungerer en MPO-12-kontakt?

En MPO-kobling arrangerer fibre i en lineær rad inne i en presisjonsstøpt-hylse. I 12-fiberversjonen sitter alle de 12 fibrene i en enkelt rad, holdt til tette avstandstoleranser som muliggjør sub-0,5 dB innsettingstap per paret par når de er riktig rengjort og justert.

Mannlige vs. kvinnelige kontakter

MPO-kontakter er enten hann (med justeringspinner) eller hunn (uten pinner). Pinnene på en hannkobling går inn i tilsvarende hull på en hunnkontakt for å sikre nøyaktig innretting av kjerne-til-kjerne. Aktivt utstyr - brytere, sender/mottakere, linjekort - bruker nesten alltid en mannlig (pinnet) MPO-port. Det betyr at enhver kabel som kobles direkte inn i utstyret må være hun (løsne) for å passes riktig og unngå å skade transceiverpinnene. Denne detaljen er lett å overse under innkjøp og er en vanlig kilde til feltfeil.

Nøkkelorientering og posisjon 1

Hver MPO-kontakt har en nøkkel (en hevet rille på huset) og en hvit prikk eller markering som indikerer fiberposisjon 1. Riktig nøkkelorientering - tast opp vs. tast ned - bestemmer hvordan fiberposisjoner kartlegges over en sammenkoblet forbindelse. Å ignorere orientering under bestilling eller installasjon er en av de raskeste måtene å skape en polaritetsuoverensstemmelse.

Polaritet: Detaljen som forårsaker de dyreste feilene

Polaritet sikrer at hver overføringsfiber kobles til riktig mottaksfiber i enden av lenken. Gjør det feil, og kanalen vil ikke lyse opp - selv om alt ser fysisk tilkoblet ut.

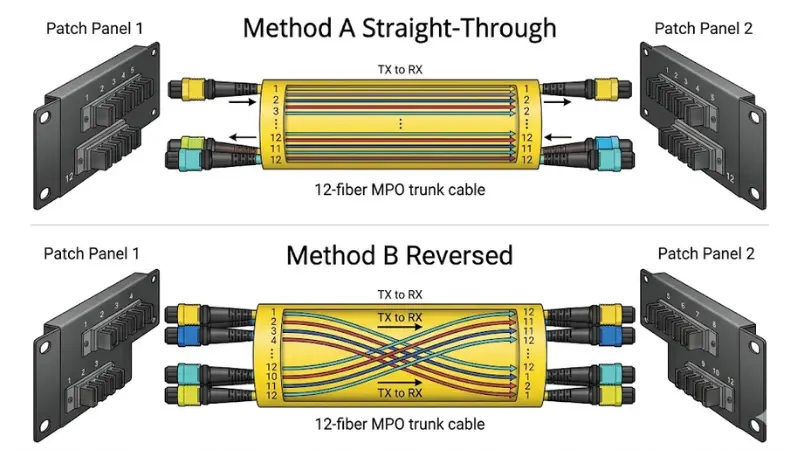

DeANSI/TIA-568.3-E standarddefinerer tre primære polaritetsmetoder for MPO-systemer - Metode A, Metode B og Metode C - pluss to nyere universelle metoder (U1 og U2) introdusert i 2022-revisjonen. Hver metode spesifiserer en annen kombinasjon av trunkkabeltype (type A, B eller C), adapterretning og patchkabelstil for å opprettholde overføring-for å-motta kontinuitet over koblingen.

I praksis er metode A og metode B de mest utbredte. Metode A bruker en rett-trunk med nøkkel-opp/tast-ned-adaptere, mens metode B bruker en omvendt trunk med nøkkel-opp/tast-opp-adaptere. Den kritiske regelen er denne: velg én metode for hele prosjektet og verifiser den før du legger inn noen bestillinger.

Forhånds-terminerte MPO-sammenstillinger bygges vanligvis på bestilling og kan ofte ikke-returneres. Fluke Networks advarer om at polaritetsforvirring ofte fører til oppdagelse av feil kabler eller patchkabler først etter installasjon -, noe som resulterer i prosjektforsinkelser og erstatningskostnader. Å investere tid i polaritetsdokumentasjon under design er langt billigere enn å omarbeide installerte stammer.

Velge riktig fibertype: OM3, OM4 eller Single-Modus

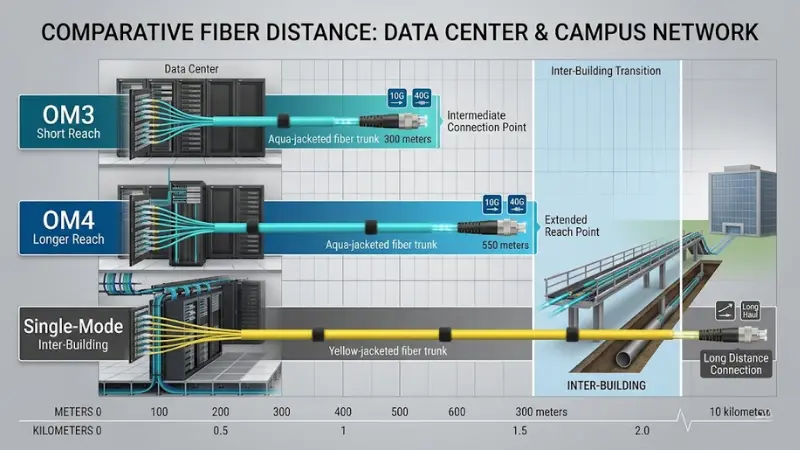

Fiberkvaliteten inne i MPO-12-kabelen avgjør hvor langt du kan skyve en kobling før signalkvaliteten forringes. For multimodus-distribusjoner kommer avgjørelsen vanligvis ned tilOM3 vs. OM4.

I følge Cornings publiserte datasenterkanal-lengdestudier opererer omtrent 90–95 % av utplasserte OM3- og OM4-koblinger i datasentre i avstander på100 meters or less. Ved standard Ethernet-hastigheter støtter OM3 10G-koblinger opptil 300 m og 40G/100G parallelle-optikkkoblinger opptil 100 m. OM4 utvider disse tallene til 550 m ved 10G og 150 m ved 40G/100G - en meningsfull fordel hvis avstandene dine mellom-rader eller{17}}haller går forbi 100 meter.

En praktisk retningslinje: Hvis alle multimoduskjøringene dine holder seg godt under 100 m og du er budsjettsensitive-, vil OM3 håndtere 10G og 40G komfortabelt. Velg OM4 når du trenger lengre rekkevidde, planlegger å migrere til høyere hastigheter, eller bare vil ha mer margin mot tap av koblinger og kabel-tillegg over tid. For en dypere sammenligning avmultimode fibertyper, inkludert OM5, se vår dedikerte veiledning.

For avstander utover multimodus rekkevidde - mellom-bygningskoblinger, metroforbindelser eller løp som overstiger noen hundre meter -enkelt-modusfiberer det klare valget. Enkelt-modus MPO-12-sammenstillinger er tilgjengelige og brukes i økende grad i enkeltmodus-patchmiljøer med høy-tetthet.

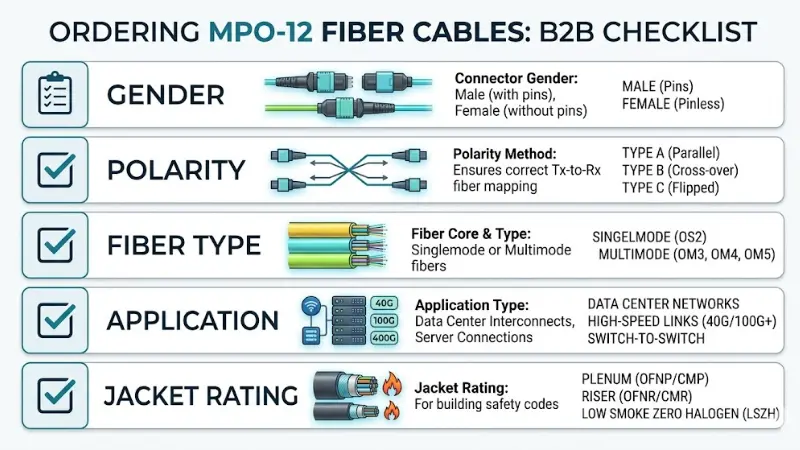

Kjøpssjekkliste: Fem ting å bekrefte før du bestiller

MPO-12-kabler er ofte tilpasset-montert og kan ikke returneres. Å få til og med én parameter feil kan bety uker med forsinkelse. Bekreft disse fem elementene før du legger inn en bestilling:

1.

2. Koblingskjønn i hver ende.

3. Bestem hvilken ende som er koblet til aktivt utstyr (trenger hunn/frigjort) og hvilken ende som kobles til et patchpanel eller bagasjeromsadapter (sjekk adapterens pinnekonfigurasjon). Hvis begge ender passer til adaptere, kan det hende du trenger hann-til-hun eller hunn-til-hun avhengig av adaptertypen.

4.

5. Polaritetsmetode.

6. Bekreft om prosjektstandarden er metode A, B, C, U1 eller U2 i henhold til ANSI/TIA-568.3-E. Kontroller at stammekabeltypen, adapterretningen og dupleks-patch-ledningene er spesifisert for å matche.

7.

8. Fibertype og -kvalitet.

9. VelgeOM3, OM4, eller enkelt-modus basert på koblingsavstander, transceivertype og fremtidige migreringsplaner.

10.

11. Søknadstype.

12. Bestiller du en trunkkabel (MPO-til-MPO), enbreakout/fanout kabel(MPO-til-LC), eller en oppdateringssammenstilling? Hver har forskjellige koblings- og fiberkartleggingskrav.-

13.

14. Jakkevurdering og miljø.

15. Bekreft om du trenger plenum-vurdert (OFNP), stigerør-vurdert (OFNR) eller LSZH jacketing basert på byggeforskriftene og installasjonsveien. Dette er ikke en detalj å bestemme etter at kabelen kommer.

Vanlige feil og hvordan du unngår dem

Standard til MPO-12 for hver ny lenke

I ettermonterings- eller brownfield-prosjekter er MPO-12 ofte den rette samtalen. Men for et greenfield parallelloptisk stoff, vurder om8-fiber MPO-tilkoblingville eliminere bortkastede fibre og forenkle veien til 400G.

Bestilling etter fibertall alene

En "12-fiber MPO-kabel" er ikke en fullstendig spesifikasjon. Uten å bekrefte kjønn, polaritetstype, fiberkvalitet og påføringsstil, risikerer du å motta en montering som fysisk passer, men som skaper en polaritetsfeil eller kjønnsfeil på stedet.

Forsømmelse av utbruddsplanlegging

Hvis det aktive utstyret ditt bruker tosidige LC-porter, trenger du en klar breakout-strategi --kassetter, adapterpaneler eller fanout-kabler - mellom MPO-12-ryggraden og utstyret. Å glemme dette trinnet fører til improvisasjon i siste liten som undergraver tetthetsfordelen du valgte MPO for i utgangspunktet.

Hopp over kontaktrengjøring før første gangs bruk

MPO-hylser har 12 fiberende-flater i en enkelt kontakt. Selv en liten støvpartikkel på en fiber kan presse innsettingstap over spesifikasjonen og forårsake intermitterende koblingsfeil. Inspiser og rengjør alltid MPO-koblinger før sammenkobling, med en dedikertMPO rengjøringsverktøy.

Ofte stilte spørsmål

Kan MPO-12 støtte 40G og 100G?

Ja. 40GBASE-SR4 og 100GBASE-SR4 sender begge over 8 fibre, og en MPO-12-kontakt kan bære de 8 aktive fibrene (posisjonene 1–4 og 9–12 i en standard pin-out). Imidlertid forblir de fire senterfibrene ubrukte, og det er grunnen til at Base-8 MPO ble utviklet som et mer effektivt alternativ for disse spesifikke bruksområdene.

Er MPO-12 bedre enn MPO-8?

Ingen av dem er universelt bedre. MPO-12 er det sterkere valget for dupleks ryggradskonsolidering og miljøer med eksisterende Base-12-infrastruktur. MPO-8 er mer effektiv for parallelloptiske lenker (40G, 100G, 400G) som bruker 8 fibre. Den beste arkitekturen avhenger av applikasjonsblandingen din og eksisterende anlegg. For en fullstendig sammenligning, se vårMPO/MTP fiberguide.

Hva er forskjellen mellom MPO og MTP?

MPO (Multi-fiber Push On) er en koblingsstandard definert av IEC 61754-7. MTP er et merkenavn fra amerikanske Conec for en kontakt som oppfyller og overgår MPO-standarden med strammere toleranser og en avtakbar husdesign. MTP-kontakter er fullt kompatible med generiske MPO-kontakter. Ved anskaffelser er det som betyr mest at koblingen oppfyller spesifikasjonene for innsetting-tap og retur-tap som kreves av applikasjonen din.

Trenger jeg hann- eller hunn MPO-12-kontakter?

Aktive utstyrsporter (sendere/mottakere, linjekort) er nesten alltid hanner (festet). Enhver kabel som kobles direkte til aktivt utstyr skal være hunn (løsne) i den enden. For trunk-til-trunk-tilkoblinger gjennom et adapterpanel, trenger du én pinnet og én ikke-pinnet kontakt per par. Kontroller alltid kjønnet til hvert grensesnitt i lenken din før du bestiller.

Kan jeg bryte ut MPO-12 til LC-kontakter?

Ja. AnMPO-til-LC breakout-kabeleller en MPO-til-LC-kassettmodul kan vifte ut en enkelt 12-fiber MPO-trunk til seks dupleks LC-tilkoblinger. Dette er et av de vanligste distribusjonsmønstrene for å koble MPO-ryggrader til dupleksportutstyr idatasentermiljøer med høy-tetthet.

Er OM3 eller OM4 bedre for en MPO-12-kabel?

For de fleste datasenter som kjører under 100 m, vil både OM3 og OM4 fungere. OM4 gir ekstra takhøyde - 150 m ved 40G/100G sammenlignet med 100 m for OM3 - og et større tapsbudsjett, noe som kan ha betydning for lengre koblinger mellom-rader eller mellom{11}}haller. Hvis avstandene dine er korte og budsjettet er en faktor, er OM3 et pålitelig valg. Hvis du vil ha mer margin eller forutse hastighetsoppgraderinger, er OM4 verdt den beskjedne premien. Se vårOM3 vs. OM4 sammenligningfor detaljerte spesifikasjoner.

Hvilken polaritetsmetode bør jeg velge for MPO-12?

ANSI/TIA-568.3-E-standarden definerer metodene A, B, C, U1 og U2. Metode A (rett-gjennom stamme) og metode B (omvendt stamme) er de vanligste. Metode B foretrekkes ofte for direkte MPO-til-MPO parallelle-optikkkoblinger, mens metode A sammenkoblet med modulære kassetter er mye brukt i duplex breakout-arkitekturer. Den viktigste regelen er å standardisere én metode på tvers av hele prosjektet og verifisere at alle komponentene – trunks, adaptere og patch-ledninger – samsvarer med den metoden før installasjon.

Er MPO-12 fortsatt et godt valg for nye datasenterdistribusjoner?

Det avhenger av applikasjonsblandingen din. For bedrifter som hovedsakelig distribuerer 10G dupleksforbindelser med strukturert kabling, er MPO-12 fortsatt en velprøvd og kostnadseffektiv-ryggradsløsning. For hyperskala- eller skymiljøer som bygger rundt 100G og 400G parallelloptikk, er Base-8 MPO i økende grad den foretrukne arkitekturen. Mange implementeringer i den virkelige verden bruker en blanding av begge, med konverteringskomponenter som bygger bro mellom de to der det er nødvendig. For veiledning vedrValg av 100G fiberkabler, se vår dedikerte artikkel.
