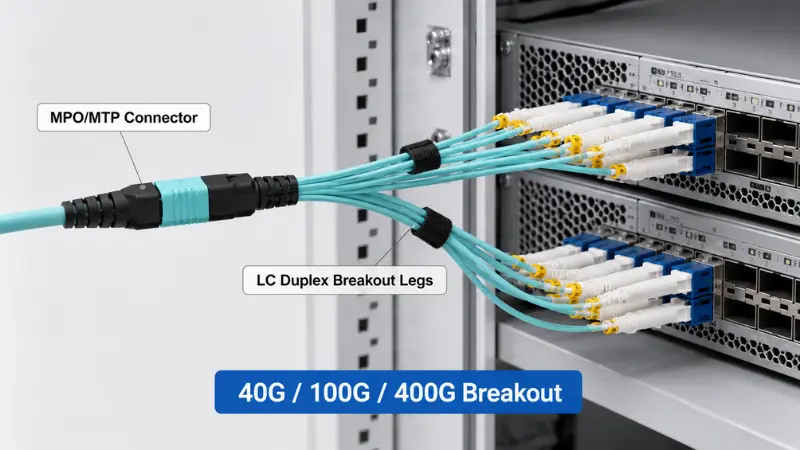

En MPO breakout-kabel lar en enkelt høy-tetthet multi-fiberkontakt vifte ut i flere individuelle kontakter, oftest LC-dupleks, slik at en parallell ryggradskobling kan mate individuelle transceivere, panelporter eller dupleksutstyr. Det er en av de vanligste måtene å koble en 40G, 100G eller 400G parallellport til enheter med lavere-hastighet, eller å lande en MPO-trunk på dupleksmaskinvare i samme rack.
Den vanskelige delen er ikke definisjonen. Den matcher fiberantall, polaritet, kjønn, fibermodus og utbruddskartlegging til resten av kanalen. En kabel kan pares perfekt og fortsatt ikke sende noe lys hvis polariteten eller pinningen er feil. Denne veiledningen er skrevet som en utvalgs- og bestillingsreferanse: hva typene er, hvordan lese polaritet og kjønn, hvilke konfigurasjoner kartlegger til hvilke transceivere, og nøyaktig hva du skal bekrefte før du legger inn en bestilling.
Hva er en MPO Breakout-kabel?

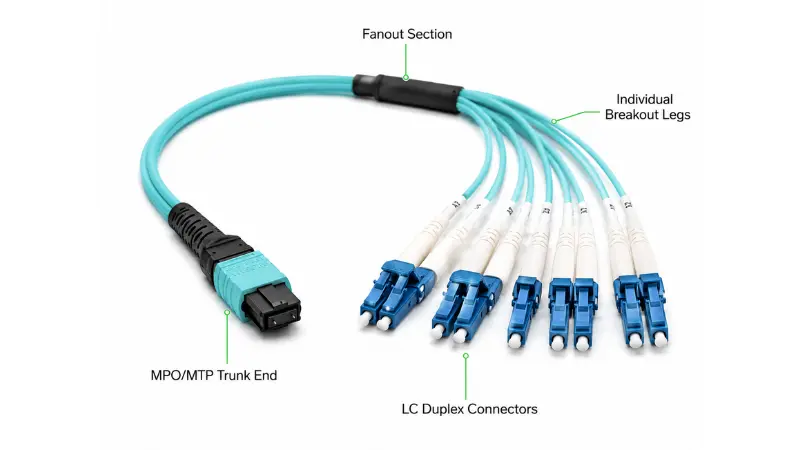

En MPO breakout-kabel, også kalt en MPO-fanout eller MTP/MPO-sele, er en fabrikk--terminert enhet med enMPO-kontaktpå stammeenden og flere individuelle koblinger på den viftede-ut-enden. MPO-enden har 8, 12, 16 eller 24 fibre i en enkelt hylse. Breakout-enden deler disse fibrene i separate ben, vanligvis LC-duplekspar, selv om SC- og FC-versjoner finnes for eldre eller spesialisert utstyr.
Det klassiske eksemplet er en MPO til LC breakout-kabel: én MPO-kontakt som avsluttes i fire, seks eller tolv LC-duplekspar avhengig av fiberantallet. Det er dette som fysisk gjør en parallellport til individuelle duplekskoblinger.

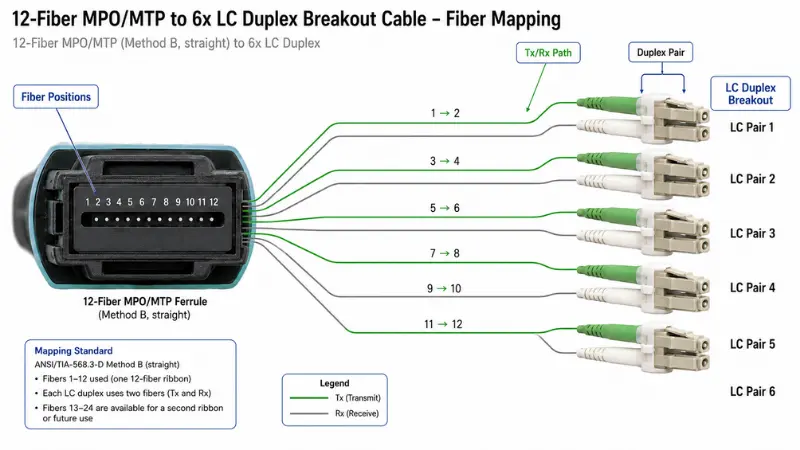

Hvordan fungerer en MPO Breakout-kabel?
Sammenstillingen kartlegger hver fiberposisjon inne i multi-fiberhylsen til et spesifikt ben på utbruddssiden. Kartleggingen styres av fiberantall og polaritet, og den må stemme overens med optikken i begge ender av kanalen.
MPO/MTP Trunk Side
Dette er enden med høy-tetthet. Ved utbrudd av datasenter er 8-fiber- og 12-fiber-kontakter de vanligste, med 16-fiber og 24-fiber som brukes til optikk med høyere felt og svært tett lapping. Du vil se både "MPO" og "MTP" på dataark. MPO er det generiske grensesnittet definert iIEC 61754-7 av US Conec og andre produsenter, mens MTP er US Conecs registrerte-varemerke, høy-versjon av den samme kontakten, bygget med flytende hylser og strammere styrepinne-toleranser for lavere tap. De er fullt ut blandbare, så det praktiske spørsmålet er ikke merket, men kjønn, polaritet og karakter du spesifiserer. Hvis terminologien fortsatt slår deg opp, er vår sammenbrudd avreelle forskjeller mellom MPO og MTPdekker det på et klart språk.
The Breakout (Fanout) Side
LC dupleks dominerer breakout-enden fordi LC er standard dupleksgrensesnitt på de fleste svitsjer, servere og transceivere. Fiberantallet avgjør hvor mange dupleksben du får:

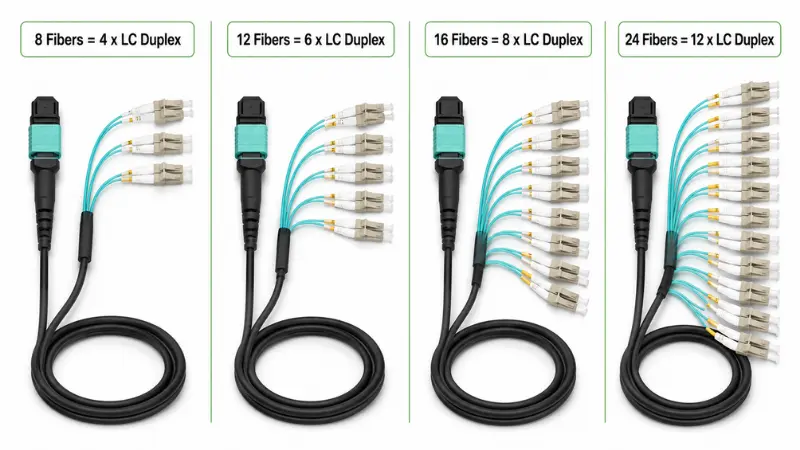

| Antall MPO-fiber | Typisk utbrudd | Der det passer |
|---|---|---|
| 8 fibre | 4 x LC dupleks | 4 duplekslenker, full fiberbruk (ingen inaktive fibre) |
| 12 fibre | 6 x LC dupleks, eller 4 aktive par med 4 ledige fibre i noen SR4-lenker | Strukturert kabling og 40G/100G SR4 breakout |
| 16 fibre | 8 x LC dupleks | 8-baneoptikk som 400G-SR8 |
| 24 fibre | 12 x LC dupleks | Felt med høy-tetthet (trenger tydelig merking) |
Tx/Rx-polaritetsbanen
Hver duplekslink må sende på den ene siden og motta på den andre. I et parallelt system bidrar breakout-kabelen, stammen, adapterene og patch-kablene til denne banen. Få ett element bakover og kontaktene vil fortsatt sitte, men den optiske banen bryter. Det er derfor Type A, Type B og Type C aldri kan byttes ut, og hvorfor polaritet er en kanal-avgjørelse snarere enn et per-kabelvalg. Vi utdyper dette nedenfor.
Typer MPO breakout-kabler
"MPO breakout-kabel" er en familie, ikke en enkelt del. To kabler som ser like ut kan oppføre seg helt forskjellig. Den praktiske måten å spesifisere en på er å gå gjennom disse aksene:
- Etter fiberantall:8, 12, 16 eller 24 fibre. Dette er den første avgjørelsen, og den følger direkte av hvor mange duplekslenker du trenger.
- Ved breakout-kontakt:LC dupleks er standard; SC og FC vises i eldre telekom og instrumentering.
- Ved fibermodus:multimodus (OM3, OM4, OM5) for kort rekkevidde, eller enkelt-modus (OS2) for lengre avstander. Seenkelt-modus versus multimodusfiberhvis du er usikker på hvilken linken krever.
- Etter polaritet:Type A, Type B eller Type C, tilpasset kanalen.
- Etter MPO-kjønn:festet (mann) eller frigjort (kvinne).
- Ved koblingspolering:UPC eller APC. Enkel-modus MPO er nesten alltid APC; multimode er vanligvis flat PC.
- Etter jakke og konstruksjon:PVC, LSZH, stigerør eller plenum; runde enkelt-jakkefanout versus individuelt jakkebein; standard eller pansret.
- Etter tapskarakter:standard-tap eller lavt-tap-koblinger, noe som betyr noe når strømbudsjettet er stramt.
Fra en leverandørs perspektiv: start spesifikasjonen fra transceiver-dataarket og panelet det lander i, ikke fra kabelkatalogen. Nesten hver feil rekkefølge vi ser kommer fra å velge et delenummer først og omvendt-tilpasse kanalen til den.

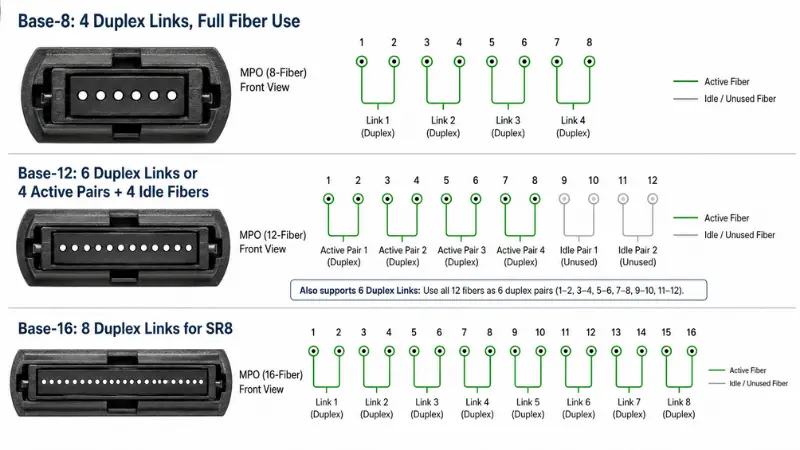

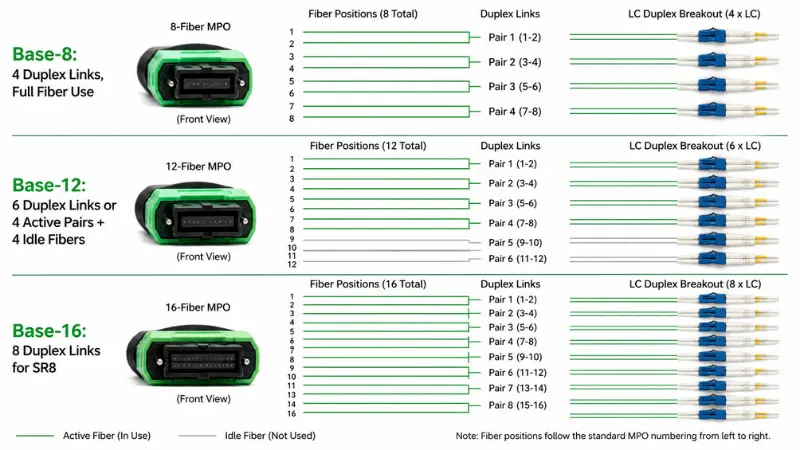

Base-8 vs Base-12 vs Base-16
Dette er spørsmålet på andre-nivå som fiberantallet alene ikke svarer på, og det er her mye "fremtidig-sikkering" går galt. "Base"-nummeret er fibertilveksten kablingen er bygget rundt.
| System | Fiberbruk for parallelloptikk | Passer best til |
|---|---|---|
| Base-8 | 100 % utnyttelse for 4-felts optikk (8 fiber=4 dupleks) | 40G-SR4, 100G-SR4, 400G-DR4 breakout uten inaktive fibre |
| Base-12 | For SR4 over en 12-fiber MPO, bærer bare 8 av 12 fibre trafikk | Eldre installasjoner og native 12-fiber dupleksstammer (6 x LC) |
| Base-16 | 100 % utnyttelse for 8-felts optikk (16 fiber=8 dupleks) | 400G-SR8 og migreringsbanen mot 800G |
Poenget som ofte blir savnet: en 12-fiber MPO brukt for en 40G eller 100G SR4 kanal etterlater fire fibre mørke. Det er ikke en defekt, men det betyr at en Base-8 breakout vanligvis er det renere og mer økonomiske valget for firefelts breakout, mens Base-12 er fornuftig når bagasjerommet virkelig har seks duplekskoblinger. Ethernet-hastighetene og banetellingene bak alt dette er definert avIEEE 802.3 arbeidsgruppe(40G/100G parallelloptikk i 802.3ba, 200G/400G i 802.3bs).
Type A vs Type B vs Type C polaritet
Polaritet er den vanligste årsaken til at en nyinstallert MPO-kobling ikke fungerer. De tre klassiske metodene er forskjellige i hvordan stammen er kablet og hvilke patch-snorer som fullfører banen.
| Metode | Trunk type | Array-adapter | Dupleks patch-ledninger | Notater |
|---|---|---|---|---|
| Metode A | Skriv A, rett-gjennom | Tast-opp til taste-ned | A-til-B i den ene enden, A-til-A i den andre | Fleksibel, men trenger to patch-ledningstyper |
| Metode B | Type B, reversert | Tast-opp til taste-opp | A-til-B i begge ender | Single patch-ledningstype; mye brukt for parallelloptikk |
| Metode C | Type C, par-omvendt trunk | Tast-opp til taste-ned | A-til-B i begge ender | Flips håndtert inne i bagasjerommet; vanlig for eldre dupleks |
Hvordan velge i praksis: velg én metode for hele installasjonen og hold den konsistent fra ende til annen. For parallell-optikkbrudd er metode B den vanligste fordi den bruker én patch-ledningstype og unngår utilsiktet overføring-til-overføringsparing. DeANSI/TIA-568.3-E standardformaliserer metode A, B og C, og har siden revisjonen i 2022 lagt til to "universelle" metoder (U1 og U2) som lar deg bruke de samme modulene og ledningene i begge ender av en Type-B-trunk. Hvis designet ditt er bygget rundt kassetter, følg polaritetsskjemaet kassettsystemet spesifiserer i stedet for blandingsskjemaer. For bakgrunn om hvor array-tilkobling sitter mot dupleks, se vår guide tilLC versus MTP/MPO i kabling med høy-tetthet.

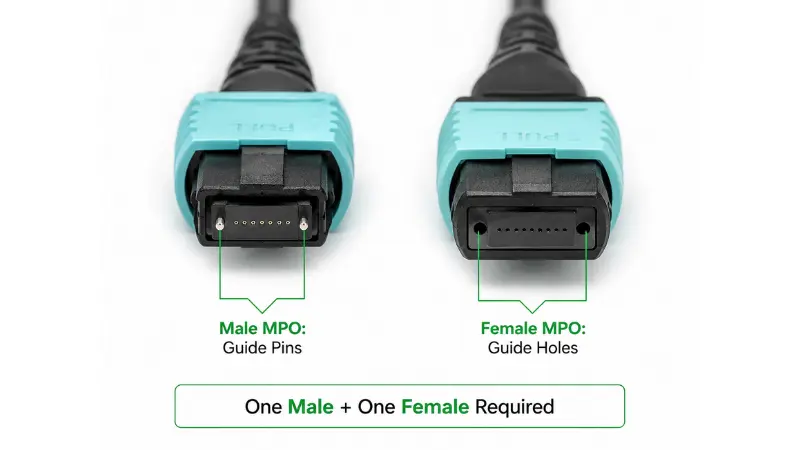

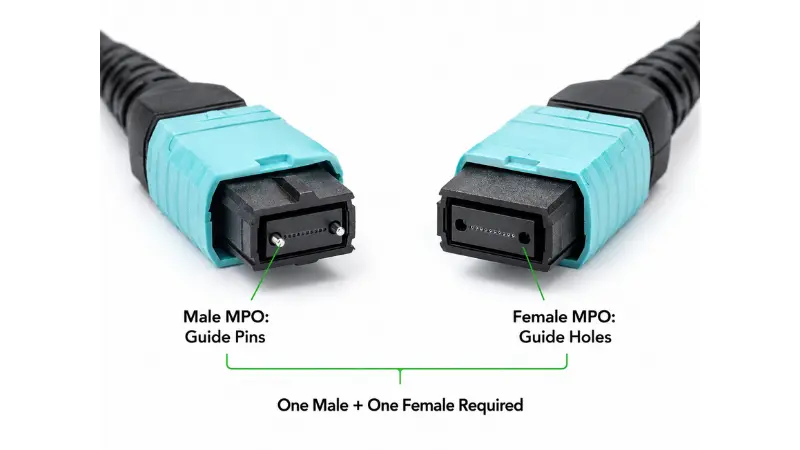

MPO mann vs kvinne: Hvordan velge?
MPO kjønn handler om styrepinnene i hylsen. En stiftet (hann) kontakt har to metallstifter; en ustiftet (hun) kontakt har de matchende hullene. Regelen er absolutt: hvert paret par må være ett festet og ett frigjort. To stiftede koblinger er fysisk i konflikt og kan knuse pinnene eller flise ferrulen; to ustiftede kontakter har ingenting å justere dem på og vil ikke sitte riktig.
I en typisk breakout-distribusjon er parallelle-optiske transceiverporter vanligvis frigjort, så MPO-benet som kobles til transceiveren er vanligvis festet. På den andre siden avhenger kjønnet av adapteren, kassetten eller stammen den passer sammen med. Bekreft alltid transceiverportens kjønn mot dataarket og sjekk kjønnet presentert av dinMPO/MTP-adapterefør du fikser kabelens kjønn. Denne ene parameteren forhindrer både døde lenker og fysisk skade.

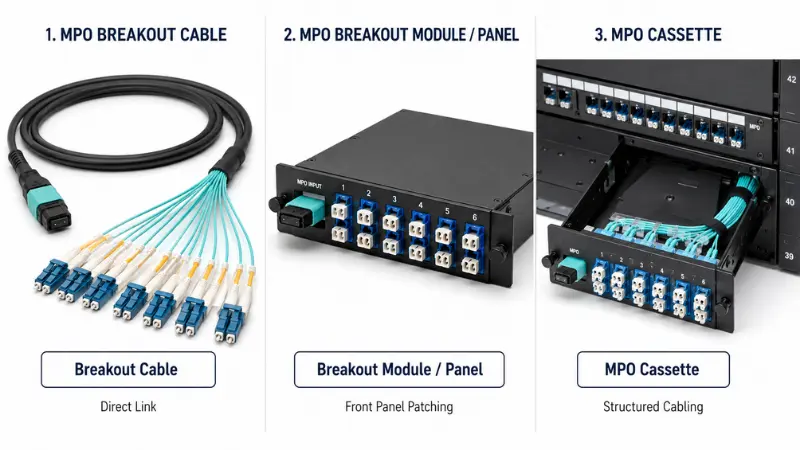

MPO Breakout Cable vs Module vs Cassette
Disse tre er relaterte, men løser forskjellige problemer. Valget kommer ned til hvor strukturert og vedlikeholdbar koblingen må være.
| Alternativ | Hva det er | Best for | Hovedfordel |
|---|---|---|---|
| Breakout kabel | Én MPO/MTP vifter direkte til LC-, SC- eller FC-ben | Samme-rackutstyrskoblinger, rask distribusjon | Enkelt, plassbesparende-og færrest tilkoblingspunkter |
| Breakout modul / panel | En modul som tar MPO-inngang og presenterer LC/SC-porter på forsiden | Inter-reolkoblinger og organiserte oppdateringsfelt | Patching av-frontpanel, merking, enklere vedlikehold |
| MPO kassett | En modulær kassett inne i et patchpanel som konverterer MPO-trunker til dupleks | Strukturert, skalerbar kabling | Rene trekk, tilføyelser og endringer |
Bruk en løs fanout når ruten er kort og forbindelsen er direkte. Når en kobling krysser stativer eller vil se hyppige endringer, vil enMPO kassetteller panel betaler vanligvis for seg selv i enklere feilsøking og merking.
Vanlige applikasjoner
40G til 4x10G Breakout
En 40G QSFP+ SR4-port har fire 10G-baner over åtte fibre. Når bryteren og optikken støtter breakout-modus, deler en MPO-til-LC-enhet den opp i fire uavhengige 10G-SR-duplekslenker. Dette er en av de vanligste grunnene til at folk kjøper breakout-kabler.
100G til 4x25G Breakout
En 100G QSFP28 SR4-port fungerer på samme måte, og deler seg i fire 25G-koblinger over åtte fibre. Å velge riktig modus og karakter her er viktig fordi budsjettet per-bane er strammere; gjennomgangen vår påhvordan velge 100G kablinggår inn i avveiningene-.
400G: Hvor breakout gjelder og ikke gjelder
400G er der "MPO breakout for everything"-antagelsen feiler. Det avhenger helt av transceiver-grensesnittet:
- 400G-DR4bruker 8 enkelt-modusfibre (fire 100G-baner) og brytes rent ut til 4 x 100G over en Base-8 MPO.
- 400G-SR8bruker 16 multimodusfibre (åtte 50G-baner) på en Base-16 MPO og kan bryte ut til 8 x 50G eller 2 x 200G.
- 400G-FR4 og LR4er dupleks enkeltmodus-grensesnitt som bruker bølgelengdemultipleksing over et enkelt LC-par. De bruker ikke parallelle fibre, så en MPO breakout-kabel gjelder ikke i det hele tatt.
Så før du velger et 400G-utbrudd, les spesifikasjonen for optisk modul først. Formfaktoren (QSFP-DD, OSFP) forteller deg ikke fiberkartet; grensesnitttypen gjør det.
Hvor dukker disse kablene opp?
Typiske hjem for MPO breakout-sammenstillinger inkluderer rygg-bladstoff, bytte-til-serverkoblinger, lagringsnettverk, kryss-forbindelsesfelt, telekomrom, campus-ryggrad og tette patchpaneler.
Vanlige konfigurasjonseksempler
Dette er konfigurasjonene de fleste prosjekter faktisk bestiller, med produktene som matcher hvert enkelt:
| Konfigurasjon | Vanlig bruk | Notater |
|---|---|---|
| 8-fiber MTP til 4x LC dupleks | 40G / 100G SR4 breakout | Base-8, full fiberbruk, ingen ledige tråder |
| 12-fiber MPO til 6x LC dupleks | Strukturert kabling og dupleksstammer | For SR4-lenker kan 4 av 12 fibre forbli mørke |
| 24-fiber MTP til FC/APC sele | Høy-tetthet i enkelt-modus | Bekreft APC-polering og et tydelig benetikettskjema |
Når skal man ikke bruke en MPO Breakout-kabel?
En løs fanout er feil verktøy når:
- Koblingen går mellom stativer eller rom og vil se vanlige bevegelser, tilføyelser og endringer. En bagasjerom pluss kassett eller panel er renere og enklere å vedlikeholde.
- Du trenger forside-patching og holdbar merking for driftspersonalet.
- Porten støtter ikke breakout-modus, eller grensesnittet er en duplekstype som 400G-FR4 som ikke har noen parallelle fibre som kan brytes ut.
- Designet vil blande enkelt-modus og multimodus i én kanal, noe som ikke er tillatt.
- Strømbudsjettet er allerede stramt, og et ekstra sett med koblingspar ville tære på marginen.
Nøkkelspesifikasjoner å bekrefte før bestilling
De fleste feltfeil går tilbake til at en av disse er feil. Bekreft hver mot kanalen, ikke kabelen alene.
- Antall fiber.Utled det fra antallet duplekskoblinger du trenger: fire lenker til en 8-fiber, seks til en 12-fiber, tolv til en 24-fiber. Motstå overkjøpstetthet "i tilfelle."
- Polaritet.Lås Type A, B eller C over hele banen: transceivere, trunks, kassetter og patch-ledninger.
- Koblingstype og kjønn.MPO eller MTP; festet eller frigjort hver ende; nøkkelorientering; LC/SC/FC på breakout-siden; UPC eller APC.
- Fibermodus.Match optikken. OM3/OM4 for kort rekkevidde i multimodus, OS2 enkel-modus for avstand. Hvis du veier karakterer, våre notater påOM1 til OM5 multimoduslegge ut rekkeviddegrensene.
- Jakke og konstruksjon.PVC, LSZH, stigerør eller plenum for å passe miljøet, pluss diameter, bøyeradius og om ben trenger individuell kappe eller rustning.
- Breakout lengde og merking.Lengden fra fanout-til-kontakt må passe til stativet; for kort klyper ruten, for lang roter den. Hver etappe skal merkes til havnekartet.
- Innsettingstap og testrapport.For koblinger med høy-hastighet beskytter koblinger med lavt-tap budsjettet. Vår forklaring påinnsettingstap i fiberpatchsnorerviser hvorfor noen få tideler av en dB betyr noe når flere koblingspar stables opp.
RFQ-sjekkliste for tilpassede MPO Breakout-kabler
Når du sender en forespørsel om tilbud, fjerner du det meste frem-og-tilbake, inkludert denne listen, og forhindrer omarbeiding:
For prosjektbestillinger, be leverandøren om å merke hvert ben i henhold til stativets layout og bekrefte pinning og polaritet med et koblingsskjema før produksjon. Du kansend oss dine lenkedetaljerog vi vil returnere en konfigurasjon mot denne sjekklisten.
Hva bør en testrapport inneholde?
En meningsfull fabrikktestrapport for en breakout-enhet bør minimum dekke:
- Innsettingstap per kobling eller per fiber, mot karakteren du bestilte
- Returtap, spesielt for APC- og enkelt-modussammenstillinger
- Polaritetsverifisering eller ledningskart som beviser Tx/Rx-banen
- Slutt-ansiktsinspeksjonsresultater (godkjenningskriteriene i IEC 61300-3-35 er den vanlige referansen)
- Fibertype, kontakttype og polering
- Monteringslengde og et serienummer for sporbarhet
En 5-trinns utvalgssjekkliste
- Trinn 1 - Definer koblingen.40G til 4x10G, 100G til 4x25G, panelbrudd, bytte-til-server eller kryss-koble? Skriv ned antallet duplekskoblinger.
- Trinn 2 - Les utstyrsgrensesnittet.Bekreft fra dataarket at porten støtter breakout-modus og hvilket fiberkart grensesnittet bruker.
- Trinn 3 - Angi fiberantall og base.Match Base-8/12/16 til kjørefeltantallet slik at du ikke strander fibre eller betaler for mye.
- Trinn 4 - Fiks polaritet og kjønn.Velg metoden for hele kanalen og det festede/løse kjønnet for hver ende.
- Trinn 5 - Fullfør de fysiske detaljene.Fibermodus, polering, jakke, total- og bruddlengder, merking og testrapporten.
Vanlige feil å unngå?
- Behandler alle breakout-kabler som det samme.Lignende utseende skjuler forskjellig polaritet, telling, pinning og kartlegging. Les delspesifikasjonen hver gang.
- Forlater polaritet til installasjonsdagen.Å fikse det senere kan bety å bytte ledninger, adaptere eller hele kabler. Design det før du bestiller.
- Parer UPC med APC.De to har forskjellig ende-flategeometri og bør aldri slås sammen. notatet vårt omPC-, UPC- og APC-ende-forklarer hvorfor blandingen degraderer eller skader koblingen.
- Fibermodus samsvarer ikke.Enkelt-modus og multimodus kan ikke byttes ut; match kabelen til optikken og avstanden.
- Hopp over rengjøring og inspeksjon.Én forurenset MPO-hylse ødelegger flere kanaler samtidig. Følg riktigrengjøring og inspeksjon av fiberkoblingerfør hver paring, spesielt på-høyhastighetskoblinger.
FAQ
Hva er forskjellen mellom MPO og MTP?
MPO er den generiske multi-fiberkontaktstandarden. MTP er US Conecs varemerkebeskyttede versjon med høyere-presisjon av en MPO-kobling. De henger sammen, så bekreft kjønn, polaritet og karakter i stedet for å bekymre deg for navnet.
Hva er en MPO til LC breakout-kabel?
Det er en sammenstilling med en MPO/MTP-kontakt på stammeenden og flere LC-kontakter på den andre, som brukes til å dele en parallell kanal i individuelle duplekskoblinger som 4 x 10G eller 4 x 25G.
Hva er forskjellen mellom en breakout-kabel og en MPO-trunkkabel?
En trunkkabel har MPO/MTP-kontakter i begge ender og er ment å gå over til dupleks gjennom en kassett eller modul. En breakout-kabel konverteres til individuelle kontakter direkte, uten behov for panel.
Hva er en type B MPO breakout-kabel?
Type B refererer til reversert (key-up to key-up) polaritet. Den er mye brukt for parallelloptikk fordi den tillater en enkelt patch-ledningstype og reduserer sjansen for overføring-til-overføringsfeil.
Trenger MPO breakout-kabler hann- eller hunnkontakter?
Hvert paret par må være ett festet (hann) og ett frigjort (hun). Riktig kabelkjønn avhenger av transceiverporten og adapteren eller kassetten den møter, så bekreft begge før du bestiller.
Hva er Base-8 vs Base-12 MPO breakout?
Base-8 bruker åtte-fiberintervaller og bruker fibrene fullt ut for fire-optikk. Base-12 bruker tolv og kan la fire fibre være mørke på en SR4-link. Base-8 er vanligvis renere for firefelts breakout; Base-12 passer innfødte seks-dupleks stammer.
Kan MPO breakout-kabler støtte 400G?
De kan være en del av 400G-systemer som DR4 (8 fibre) og SR8 (16 fibre), men dupleksgrensesnitt som FR4 og LR4 bruker ikke parallelle fibre og kan ikke brytes ut. Sjekk spesifikasjonen for den optiske modulen først.
Hvilken informasjon bør jeg gi for et tilbud?
Datahastighet, transceivertype, fibermodus, fiberantall og base, kontakttype og polering, MPO-kjønn, polaritetsmetode, total- og breakout-lengder, jakkevurdering og testrapporten du trenger.
Viktige takeaways
En MPO breakout-kabel er den mest direkte måten å gjøre en parallellport om til individuelle duplekskoblinger, men kontakten er den enkle delen. Koblingen fungerer eller feiler på fiberantall, basetype, polaritet, kjønn, fibermodus og utbruddskartet, som alle må stemme over hele kanalen. Bestem dem som et kanal-nivådesign, match konfigurasjonen til det faktiske transceiver-grensesnittet, og bekreft polaritet, pinning og testrapporten før produksjon. For inter-rack eller hyppig endrede koblinger, vei en kassett eller panel mot en løs fanout. Med porthastighet, fiberantall, polaritet og kjønn avgjort, kan en leverandør snu den riktige sammenstillingen raskt og med langt mindre installasjonsrisiko.
