Datasenterstoffer blir stadig tettere og raskere. Ettersom kabinetter fylles opp og koblinger beveger seg fra 10G til 40G, 100G og videre mot 400G, stopper å kjøre individuelle punkt-til-duplekshoppere å skalere - banene fylles, merkingen brytes sammen, og hver bevegelse eller tilføyelse blir en jakt gjennom en bunt med løse snorer. Dette er problemet en MPO/MTP-kassett er bygget for å løse.

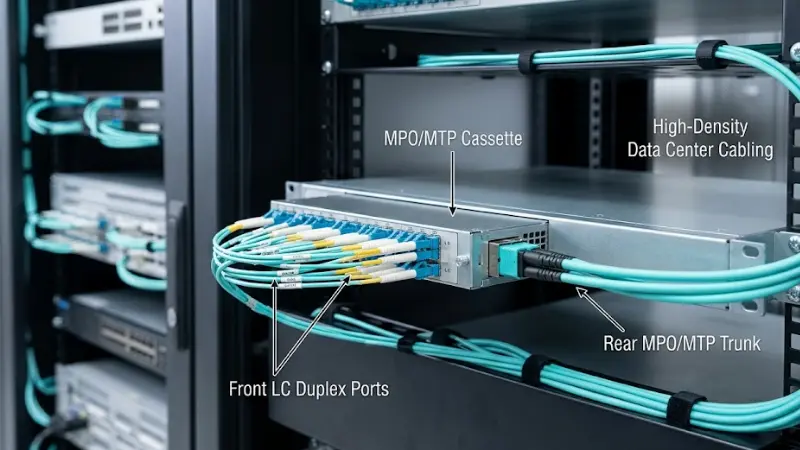

En MPO/MTP-kassett tar et array-trunk med høyt-fiber-antall og bryter den ut i de kjente LC- eller SC-portene dine switcher og servere faktisk kobles til. Godt utført, gir den deg oppdatering med høy-tetthet som er rask å installere, forutsigbar å vedlikeholde og klar til å migrere. Denne guiden forklarer hva disse modulene er, typene og konfigurasjonene du vil se, hvordan polariteten fungerer, hvor de passer, og hvordan du velger en uten å bestille feil del. Hvis du fortsatt veier array-kontakter mot dupleks, vår oversikt overLC versus MTP/MPO i design med høy-tettheter en nyttig følgesvenn.

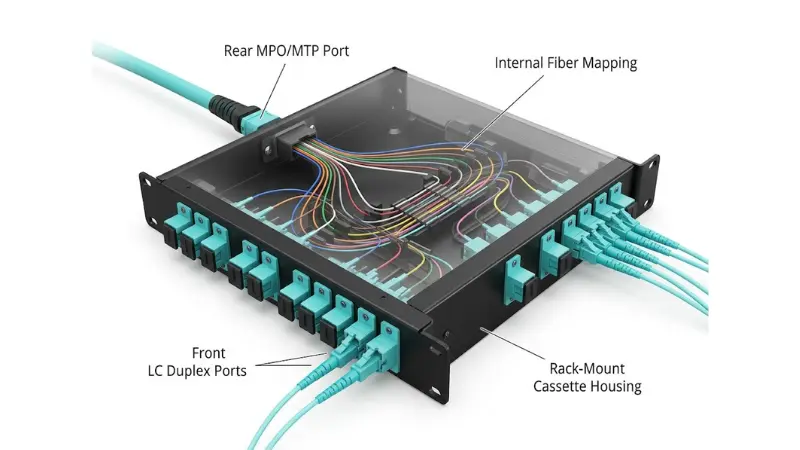

Hva er en MPO/MTP-kassett?
En MPO/MTP-kassett er en forhånds-terminert, rack-monterbar fibermodul. Baksiden har en eller flere MPO/MTP-array-adaptere - trunk-grensesnittet - og fronten har en rad med LC (vanligvis dupleks) eller SC-adaptere for patching. Inne i huset kartlegger et kort bånd eller furkasjon hver fiberposisjon i arrayet til en spesifikk front-sideport.
Den interne kartleggingen er hele poenget: den er fikset på fabrikken og testet før forsendelse, så forholdet mellom bakre array-posisjoner og frontporter er forutsigbart. Denne forutsigbarheten er også grunnen til at polaritet (dekket nedenfor) må planlegges som et system i stedet for å festes på stedet. I en typisk layout lander den bakre MPO/MTP-porten en ryggradsstamme med høyt-fiber-tall, og de fremre LC- eller SC-portene gir utstyret et rent, standardgrensesnitt å lappe inn i.

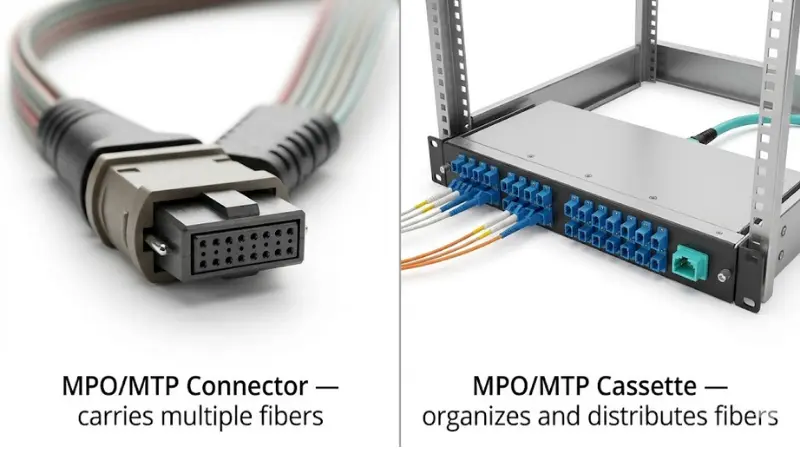

MPO/MTP-kontakt vs MPO/MTP-kassett
Disse to begrepene brukes løst, men de er ikke det samme.
AnMPO-kontakt(Multi-fiber Push-On) er selve kontakten: en enkelt kropp som holder flere fibre i en presisjons MT-hylse, med styrepinner som definerer et hann- (pinned) eller hunn (upinned) grensesnitt. MTP er en registrert versjon med høyere-toleranse av MPO-kontakten fra US Conec; ifølgeUS Conec FAQ, er MTP-merket utviklet for forbedret optisk og mekanisk ytelse, samtidig som den forblir en standard-kompatibel MPO. Begge er definert av de samme intermateability-standardene - IEC 61754-7 og TIA-604-5 (FOCIS 5), somFluke Networks oppsummerer- så alle MTP-koblinger er MPO-koblinger, men ikke alle MPO er en MTP.
En kassett er den innebygde modulen som inneholder kontakten pluss den interne fiberrutingen og frontadapterportene. Enkelt sagt: koblingen bærer fibrene, mens kassetten organiserer og fordeler dem inne i et panel eller kabinett.

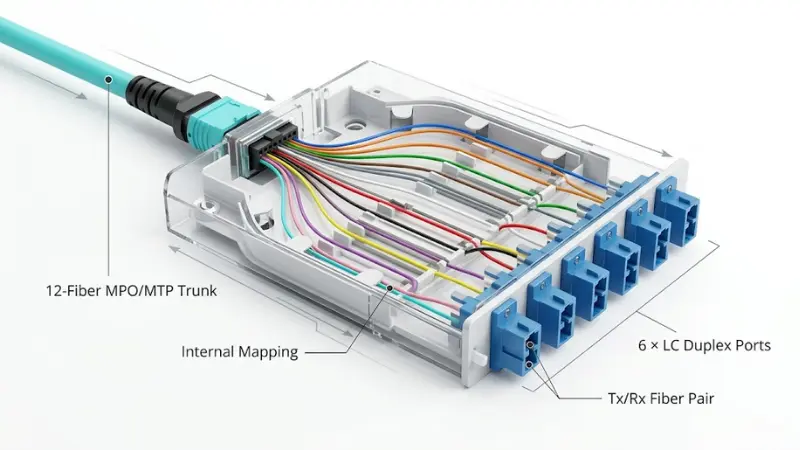

Hvordan fungerer en MPO/MTP-kassett? Et 12-fiber eksempel?
En vanlig kassett har to sider: en MPO/MTP-port på baksiden forMPO/MTP trunkkabel, og LC- eller SC-porter foran for patch-ledninger.
Ta en 12-fiber MPO bagasjerom landet på baksiden. Hver front LC-port er dupleks - to fibre, en sender og en mottaker. Så tolv fibre kartles til seks LC-dupleksporter (tolv simpleksposisjoner). En tekniker bruker deretter standard LC dupleks jumpere for å nå brytere, servere eller et annet panel. Ryggraden forblir kompakt som en enkelt array-trunk, mens fronten forblir fleksibel og enkel å lappe. Hvis duplekskonseptet er nytt, se forskjellen mellomtosidig og enkelsidigforbindelser.
Vanlige typer MPO/MTP-kassetter
"Kassett" er en kategori, ikke en enkelt del. Før du spesifiserer en, bestem deg for hvor du sitter på hver av disse aksene:
- Front grensesnitt:MPO/MTP-til-LC (den desidert vanligste i datasentre), eller MPO/MTP-til-SC for enkelte bedrifts-, telekom- og eldre miljøer.
- Antall fiber:8-fiber, 12-fiber og 24-fiber er standard, med 16-fiber som dukker opp for 400G/800G parallelloptikk. 8-fiberkassetter følger naturlig med firefelts parallelle transceivere, mens 12-fiber er arbeidshesten for å bryte ut til seks LC-dupleks. En typisk 8-fiberkonstruksjon bruker8-fiber MTP-til-LC-enheterpå bagasjerommet.
- Fibermodus:multimodus (OM3, OM4, OM5) for kort rekkevidde til datasenter, eller enkelt-modus (OS2) for lengre løp og veikart med høyere-hastighet. Kassetten, stammen og patchledningene må dele samme modus.
- Polaritetstype:Type A, B, C eller en av de nyere universelle typene -, dette må samsvare med resten av kanalen.
- Innsetting-tapkarakter:standard versus lavt-tap (noen ganger kalt "elite") komponenter, som betyr mest når koblingsbudsjettet er stramt.

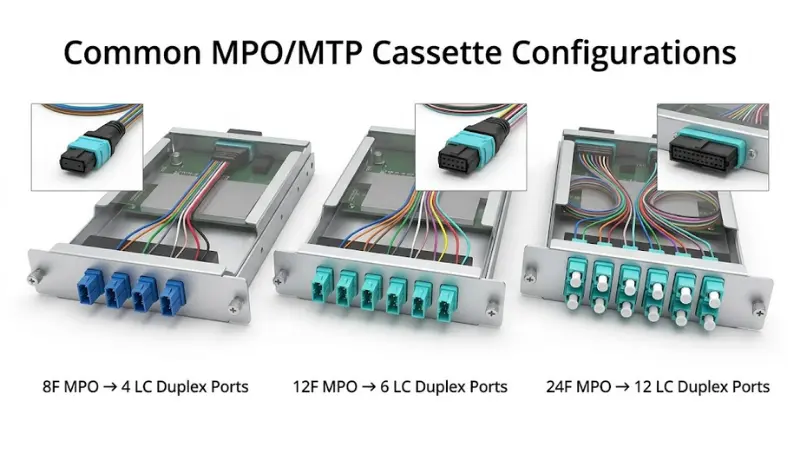

Typiske MPO/MTP-kassettkonfigurasjoner
De fleste kassetter fra den virkelige-verden faller inn i en håndfull standard breakouts. Ved å matche en til transceiveren og porttellingen foran unngår du overraskelser ved installasjon.
| Bak (bagasjerommet) | Intern kartlegging | Foran (utstyrssiden) | Typisk bruk |
|---|---|---|---|
| 1 × 12-fiber MPO | 12 fibre → 6 dupleks | 6 × LC dupleks | 10G LC-utstyr over en 12-fibers ryggrad |
| 2 × 12-fiber MPO | 24 fibre → 12 dupleks | 12 × LC dupleks | Høyere tetthet i en enkelt 1U-modul |
| 1 × 24-fiber MPO | 24 fibre → 12 dupleks | 12 × LC dupleks | Færre stammer, tettere ryggrad |
| 1 × 8-fiber MPO | 8 fibre → 4 dupleks | 4 × LC dupleks | Bryte ut 8-fiber parallelloptikk (f.eks. SR4-type lenker) |
For en betong multimoduskonstruksjon, en12-fiber OM4 MTP-kassetter et vanlig utgangspunkt for den første konfigurasjonen ovenfor.

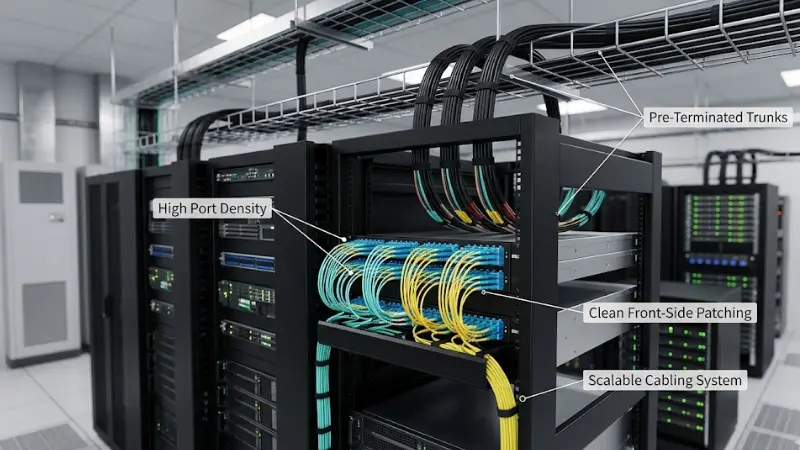

Hvorfor bruker datasentre MPO/MTP-kassetter?
Høy porttetthet på mindre stativplass
En enkelt 24-fiberarraytrunk erstatter en bunt med individuelle dupleksledninger, og en 1U-kassett kan presentere tolv LC-dupleksporter fra den. Du kjører stammer med høyt-fibertall langs hovedveien og bryter dem ut nær utstyret, noe som frigjør plass i skap, skuffer og kanaler der det er knapt.
Raskere, mer forutsigbar distribusjon
Kassetter pares med fabrikk-terminerte,-fabrikktestede stammer, så det meste av koblingsarbeidet er gjort før levering. På stedet blir jobben "land stammen, monter kassetten, lapp foran" - langt mindre feltspleising eller terminering, som er det som gjør stramme prosjektplaner realistiske.
Enklere bevegelser, tilføyelser og endringer
Fordi den fremre patchsiden er koblet fra ryggraden, kan teknikere -lappe porter på nytt uten å forstyrre bagasjerommets infrastruktur. For et anlegg som regelmessig omorganiserer stativer og koblinger, reduserer denne separasjonen risikoen for å slå ut en ikke-relatert forbindelse under en endring.
En strukturert migrasjonsvei til 40G, 100G og utover
Array-basert kabling underbygger parallell optikk, så et kassettsystem holder anlegget modulært når hastighetene stiger. Når det er sagt, er dette ikke automatisk: om en gitt kassett støtter en fremtidig kobling avhenger av fibertype, polaritet, fiberantall og tapsbudsjett. Et godt-system gir deg takhøyde; en under-spesifisert en ikke.

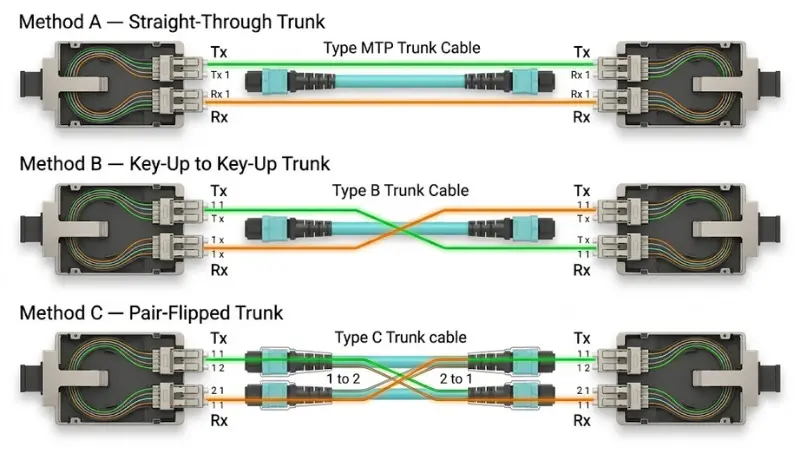

MPO/MTP-kassettpolaritet: Metode A, B og C
Polaritet er den enkeltfaktoren som mest sannsynlig gjør en ren-installasjon til en død kobling, så den fortjener mer enn en-linjeadvarsel.
Polaritet betyr ganske enkelt at hver overføringsfiber (Tx) må nå en mottaksfiber (Rx) i enden. I en vanlig dupleks LC-kobling skjer crossover inne i dupleks patch-kabelen. I et array-system kan overgangen skje i stammen, i kassetten eller i patch-ledningen -, så den må administreres over hele kanalen som ett design. TIA-568-standarden definerer tre metoder, bygget rundt Type A-, B- og C-kabler, og 2022-revisjonen (TIA-568.3-E) la til to "universelle" metoder (U1 og U2) for å forenkle array-applikasjoner, somFluke Networks forklarer.
- Metode Abruker en rett-gjennom (tast-opp til nøkkel-ned) trunk, med krysset håndtert i patchledningene - som er grunnen til at den trenger én patchkabeltype i den ene enden og en annen i den andre. Dette kravet til blandet-ledning er en hyppig kilde til bestillingsfeil.
- Metode Bbruker en nøkkel-opp til nøkkel-opp bagasjerommet og en enkelt patch-kabeltype. Dens enkelhet gjør den populær for parallelloptikk, selv om du fortsatt må bekrefte ende-ansiktstype (UPC versus APC) og enkelt-modusdetaljer før du standardiserer den.
- Metode Csnur fiberpar inne i stammen. Det er den minst vanlige og den mest komplekse å spore.
Den praktiske regelen: velg én metode og hold bagasjerommet, kassetten og patchledningene i samsvar med den. Spør leverandøren hvilken polaritetstype en kassett er bygget til og be om et koblingsskjema, og kontroller deretter den faktiske kartleggingen mot et fiberkart eller en fabrikktestrapport i stedet for å anta. For en vanlig-behandling av disse avveiningene-, dettevirkelige-verden ser på MPO/MTP-fiberer verdt å lese før du bestiller.
Hvor brukes MPO/MTP-kassetter?
Bytt-til-patch-panel og strukturert kabling
Kassetter monteres i fiberpatchpaneler for å skape organiserte forbindelser mellom brytere og det strukturerte kablingssystemet - front LC-porter for enkel patching, MPO/MTP trunks på baksiden. Dette er den daglige rollen i slutten-av-rad- og midten-av-raddesign.
Kablet ryggrad og trunk mellom sonene
I større anlegg forbinder array-trunker hoved-, horisontal- og utstyrsdistribusjonsområdene (MDA, HDA, EDA), og kassetter distribuerer disse trunkfibrene til brukbare porter i hver sone. AnOM3 12-fiber MPO-trunker et typisk ryggradselement som mater disse utbruddene.
10G-til-40G/100G migrering
Mange nettverk patcher LC for 10G i dag, men trenger en vei til 40G eller 100G. Kassetter kobler en trunk med høy-tetthet til LC-basert utstyr nå samtidig som de holder anlegget tilpasningsdyktig, noe som er en grunn til at array-kablingsfunksjoner er så tunge i veiledning påhvordan velge 100G fiberkabling.
Enterprise serverrom, telekomrom og edge sites
Disse modulene er ikke bare for hyperskala. Serverrom for bedrifter, telekomskap og høy-kantskap er alle fordelaktige der plass, organisering og distribusjonshastighet er viktig.
MPO/MTP-kassett vs MPO Adapterpanel vs Breakout-kabel
Tre produkter løser overlappende problemer, og å velge feil er en vanlig valgfeil.
| Alternativ | Hva den gjør | Best når | Bytt-av |
|---|---|---|---|
| MPO/MTP kassett | Innebygd modul; bakre array → front LC/SC med en definert, testet kartlegging | Du trenger administrert, utskiftbar LC-patching fra en array-ryggrad | Høyere kostnad per port |
| MPO/MTP adapterpanel | MPO-til-MPO-skottpassering-gjennom; ingen utbrudd | Utstyret er MPO-native og patched array-to-array | Ingen LC-utbrudd; trenger MPO patch ledninger |
| Breakout / vifte-kabel | Array i den ene enden, flere LC-ben i den andre; uthus | Korte, faste punkt-til-punktutbrudd | Løse ben er vanskeligere å håndtere og erstatte |
Hvis bryterne dine avslører array-porter, enMPO/MTP adapterpanelkan være alt du trenger. For en fast kjøring der en innkvartert modul er overkill, enMPO-til-LC breakout-kabeler det enklere valget.
MPO/MTP-kassett vs tradisjonell tosidig kabling
Tradisjonell dupleks kabling er helt greit for små systemer. Etter hvert som antallet koblinger vokser, blir individuelle ledninger vanskelige å spore og administrere -, som er der kassetttilnærmingen får sin plass.
| Punkt | Tradisjonell dupleks kabling | MPO/MTP kassettsystem |
|---|---|---|
| Kablingstetthet | Senke | Høyere |
| Installasjonshastighet | Tregere på store jobber | Raskere med forhånds-terminerte trunks |
| Vedlikehold | Flere individuelle ledninger å spore | Forside-lapper, ryggraden urørt |
| Best for | En håndfull faste lenker | Modulære miljøer med høy-tetthet |
| Begrensning | Vanskelig å skalere og administrere når den er tett | Høyere kostnad per-port; polaritet må planlegges |
| Typisk prosjektstørrelse | Små rom, noen få skap | Datasentre og store bedrifter |
Hvordan velge riktig MPO/MTP-kassett?
Porttelling er den enkle delen. Kassetten må også matche kablingsdesignet, utstyrsgrensesnittet og ytelsesbudsjettet.
1. Fibertype og -kvalitet
OM3 og OM4 multimodus dekker de korte rekkeviddene som er typiske inne i et datasenter - fra titalls meter opp til noen få hundre avhengig av hastigheten - mens OS2 singel-modus håndterer lengre kjøringer og gir mest mulig takhøyde for veikart med høyere-hastighet. Hold kassetten, bagasjerommet og patchledningene på samme type. Hvis du velger mellom karakterer, sammenlignOM3 versus OM4 multimode fiber, og vei multimodus mot enkelt-modus i veiledningen vår tilenkel-modus og multimodus fiber.
2. Fiberantall
Velg 8-fiber når du bryter ut fire-parallell optikk, 12-fiber for det vanlige seks-dupleksutbruddet, og 24-fiber når du vil ha maksimal tetthet og færre stammer. De avgjørende inngangene er transceiverens banetelling, antall dupleksporter du trenger og vekstplanen din – ikke et standardtall.
3. Frontgrensesnitt
LC dupleks er standard fordi LC dominerer på brytere, servere og transceivere; SC vises fortsatt i noe bedrifts- og eldreutstyr. Bekreft utstyrssiden før bestilling, og lagertilpasningLC dupleks patchledninger.
4. Polaritetsmetode
Bestem A, B, C eller universal tidlig, og spesifiser deretter kassetten, stammen og ledningene som passer. Få koblingsskjemaet skriftlig.
5. Kjønn og pinning
MPO/MTP-kontakter er pinnede (hann) eller unpinned (hun), og en tilkobling passer bare riktig mellom motsatte kjønn. Lås kjønn på kassett kontra trunk under planlegging - en mismatch oppdaget på stedet betyr en forsinket installasjon, ikke et raskt bytte.
6. Innsettingstap og koblingstapbudsjettet
Hvert sammenkoblede par legger til tap, og en kassett introduserer egne koblingsgrensesnitt, så den må telles med i kanalbudsjettet - ikke behandles som "gratis". Høy-multimoduskanaler som 40GBASE-SR4 og 100GBASE-SR4 fungerer til et stramt totalbudsjett, ofte bare et par desibel over hele koblingen, så hvert koblingspar er viktig. Der hvor budsjettet er stramt, velg komponenter med lavt tap{10}og verifiser hele kanalen mot transceiverens spesifikasjoner.
7. Kompatibilitet med hus og panel
Kassetter monteres i rack-monterte kabinetter og patchpaneler, vanligvis 1U eller 4U, med glidende eller faste design. Ikke alle kassetter passer til alle kabinetter - bekrefte størrelse, monteringsstil og del-kompatibilitet. Hvis du fortsatt velger selve kabinettet, kan denne sammenligningen avfiberpatchpaneler og ODF-erhjelper.
En rask forhånds{0}}sjekkliste for valg:
- Fibertype og -kvalitet festet på tvers av kassett, bagasjerom og ledninger
- Fiberantall matchet transceiverbaner og portbehov
- Frontgrensesnitt (LC eller SC) bekreftet mot utstyr
- En polaritetsmetode, med et koblingsskjema på filen
- Kjønn og pinning ble løst på designstadiet
- Kanaltapsbudsjett beregnet mot transceiverspesifikasjonen
- Kabinettets kompatibilitet verifisert med delenummer
Vanlige feil å unngå
Bestilling før bekreftelse av polaritet
Fare:koblinger som ikke sender lys til tross for at hver komponent er fysisk tilkoblet, pluss om-frakt og omarbeiding.Forebygging:spesifiser polaritetsmetoden og be om koblingsskjemaet før innkjøpsordren går ut.
Blande fibertyper eller kvaliteter i en kanal
Fare:overflødig tap eller en-ute av-spesifikasjonskanal når OM3-, OM4- og OS2-komponenter kombineres.Forebygging:spesifiser kassetten, stammen og ledningene som ett matchende sett.
Med utsikt over budsjettet for koblingstap
Fare:et ryddig-system som svikter ved høy hastighet fordi det totale innsettingstapet er for høyt.Forebygging:legg sammen hele kanalen og sammenlign den med transceiverbudsjettet, spesielt for 40G og 100G.
Kjønn eller festingsfeil
Fare:kontakter som ikke vil parre seg og en installasjon som stopper.Forebygging:låsekassett og bagasjerom kjønn under design, ikke under kabling.
Kjøper på enhetspris alene
Fare:inkonsekvent innsettingstap, manglende testdata og uklar polaritet fra de billigste delene.Forebygging:krever et dataark og en fabrikktestrapport, og verdikonsistens over den laveste ordrelinjen - for et datasenter, er repeterbar ytelse besparelsen som betyr noe.
Når skal man bruke - og når man ikke skal bruke - MPO/MTP-kassetter?
Kassetter er et godt valg når:
- Prosjektet trenger fiberlapping med høy-tetthet
- Installasjonstidslinjen er stram og feltavslutningstiden er begrenset
- Anlegget bruker strukturert kabling med stammer og lappepaneler
- Fremtidig hastighetsmigrering er forventet
- Flyttinger, tilføyelser og endringer er hyppige og må forbli enkle
De kan være overkill når:
- Du har bare en håndfull faste koblinger - tosidige jumpers er enklere og billigere
- Utstyret er MPO-native og patched array-to-array - et adapterpanel kan være nok
- En kanal har et ekstremt stramt tapsbudsjett, og mange koblingspar - færre sammenkoblede grensesnitt kan tjene bedre
Spørsmål du bør stille leverandøren din før du bestiller
- Bakre kontakt: MPO- eller MTP-merke, hvilket fiberantall, og hvilket kjønn (festet eller frigjort)?
- Slutt-ansiktstype: UPC eller APC? (Enkelt-modus er vanligvis APC.)
- Forside: LC eller SC, hvor mange dupleksporter?
- Fibertype og -kvalitet: OM3, OM4, OM5 eller OS2, og standard eller lavt-tap?
- Polaritet: Type A, B, C eller universal, med koblingsskjema?
- Innsetting-tap/retur-tapskarakter og en fabrikktestrapport per kassett?
- Kabinettets kompatibilitet og samsvarende delenummer?
- Merking, tilpassede konfigurasjoner, minimum bestillingsmengde og ledetid for bulk?
Ofte stilte spørsmål
Hva er forskjellen mellom en MPO-kassett og en MTP-kassett?
Kassetten er samme type modul; forskjellen er koblingsmerket inne i den. MTP er US Conecs registrerte versjon med høyere-ytelse av MPO-koblingen, fullstendig kompatibel med MPO-standarder. En MTP-kassett er en MPO-kassett bygget med MTP-merkekontakter.
Hvor mange LC-porter gir en 12-fiber MPO-kassett?
Seks LC dupleksporter - tolv simpleksposisjoner. Hver dupleksport bruker to fibre (en overføring, en mottaker), så tolv fibre kartles til seks dupleksporter.
Hva er forskjellen mellom en MPO-kassett og et MPO-adapterpanel?
En kassett bryter en array-trunk ut til LC (eller SC) porter gjennom en intern, definert mapping. Et adapterpanel er et MPO-til-MPO-skott-gjennom uten utbrudd - du lapper array-til-array på begge sider.
Trenger jeg en MPO-kassett med lite-tap for 40G eller 100G?
Ofte, ja. Høy-multimoduskanaler har et stramt innsettings-tapsbudsjett, og hvert sammenkoblede koblingspar spiser på det. Hvis kanalen din har flere tilkoblingspunkter eller nærmer seg avstandsgrensen, bidrar komponenter med lite-tap til å holde koblingen innenfor transceiverens spesifikasjoner.
Hvordan unngår jeg MPO-polaritetsmismatch?
Velg én polaritetsmetode, hold stammen, kassetten og patchledningene i samsvar med den, skaff koblingsskjemaet fra leverandøren din, og verifiser kartleggingen med et fiberkart eller testrapport i stedet for å anta det.
Kan jeg blande OM3 og OM4 fiber i samme lenke?
Lys vil passere, men du mister ytelsen og rekkeviddegarantiene som kommer fra en jevn kanal, og resultatet kan falle ut av spesifikasjonen ved høyere hastigheter. Spesifiser en enkelt fibertype per kanal over kassetten, stammen og ledningene.
Viktige takeaways
En MPO/MTP-kassett er den praktiske broen mellom en array-ryggrad og LC- eller SC-portene utstyret ditt bruker - det gir tetthet, raskere distribusjon og enklere endringer, forutsatt at fibertype, antall, polaritet og tapsbudsjett planlegges sammen i stedet for antatt.
For å sette det ut i livet: kartlegg rack-oppsettet ditt, koblingshastigheter, avstander og transceiver-felttellinger først. Derfra, fikser fibertype og -kvalitet, fiberantall, frontgrensesnittet og en enkel polaritetsmetode, og bestill deretter kassetten, stammen og patchledningene som ett matchende system - og be om testrapportene før en bulkordre sendes.
