OM3 og OM4 er begge 50/125 µm laser-optimaliserte multimodusfibre. OM4 tilbyr høyere modal båndbredde (4700 MHz·km vs 2000 MHz·km) og lengre rekkevidde. Hvis 10GbE-løpene dine holder seg under 300 meter, fungerer OM3 fint. Planlegger du 40G- eller 100G-koblinger som strekker seg over 100 meter? OM4 er verdt den beskjedne premien.
Den virkelige beslutningsramme
Før vi går inn i spesifikasjonene, her er logikken vi går gjennom kundene når de spør "OM3 eller OM4?"
- 10GbE, kjører under 300m, budsjett er viktig:OM3. Ingen ytelsesforskjell ved denne hastigheten og avstanden.
- 10GbE, går mellom 300-550m:OM4. Dette er det eneste hastighetsnivået der OM4s utvidede rekkevidde faktisk betyr noe for 10G.
- 40GbE eller 100GbE, løper under 100m:Enten fungerer. OM3 sparer kostnader; OM4 legger til margin.
- 40GbE eller 100GbE, løper 100-150m:OM4. OM3 vil ikke gjøre det pålitelig.
- Alle multimodusapplikasjoner over 500m:Slutt å sammenligne OM3 og OM4. Du trenger enkelt-fiber.
Det dekker trolig 90 % av vedtakene. Resten av denne artikkelen forklarer hvorfor disse avskjæringene eksisterer og hvor kantsakene blir vanskelige.
Hva som faktisk er forskjellig mellom OM3 og OM4
Begge fibrene deler samme 50 µm kjerne, samme 125 µm kledning, samme vannkappe (vanligvis) og samme koblingskompatibilitet. De er produsert i henhold til ISO 11801-standarder og optimalisert for 850nm VCSEL-lasere. Fra utsiden er de identiske.
Forskjellen er på innsiden: hvor tett brytningsindeksgradienten kontrolleres under produksjon. OM4s strammere toleranser reduserer modal spredning-tidsspredningen mellom forskjellige lysbaner som beveger seg gjennom fiberen. Mindre spredning betyr høyere effektiv modal båndbredde (EMB): 4700 MHz·km for OM4 mot 2000 MHz·km for OM3.
Dette båndbreddetallet oversettes direkte til støttet avstand ved en gitt hastighet. Høyere båndbredde=lengre rekkevidde før signalkvaliteten forringes.
Avstandsgrenser etter hastighet: tallene som betyr noe
Det er her de fleste artiklene blir slurvete. De vil fortelle deg "OM3 gjør 100m ved 100G, OM4 gjør 150m" og la det være der. Men 100 Gigabit Ethernet er ikke én ting-det er standarder for flere fysiske lag med forskjellige fiberkrav.
1 Gigabit og 10 Gigabit Ethernet
Ved 1GbE (1000BASE-SX) når både OM3 og OM4 1000 meter. Ingen meningsfull forskjell.
Ved 10GbE (10GBASE-SR) åpner gapet seg:
- OM3: 300 meter
- OM4: 400 meter (standard spesifikasjon), opptil 550 meter med fiber av høy-kvalitet og rene tilkoblinger
De fleste enterprise 10GbE-kjøringer faller godt under 300 meter, så OM3 håndterer dem uten problemer. 300-400m-sonen er der OM4 faktisk får tak i denne hastigheten.
40 Gigabit Ethernet (40GBASE-SR4)
40GbE bruker parallelloptikk: fire 10G-baner overføres over fire fibre i hver retning, og krever en 8-fiberMTP/MPO-tilkobling.
- OM3: 100 meter
- OM4: 150 meter
100 Gigabit Ethernet: To forskjellige dyr
Det er her forvirring oppstår. "100G multimodus" kan bety to vidt forskjellige ting:
100GBASE-SR4bruker fire baner med 25 Gbps hver, og krever en 8-fiber MPO-kontakt (samme fysisk grensesnitt som 40GBASE-SR4). Avstandsgrenser:
- OM3: 70 meter
- OM4: 100 meter
100GBASE-SR10bruker ti baner med 10 Gbps hver, og krever en 24-fiber MPO-kontakt. Avstandsgrenser:
- OM3: 100 meter
- OM4: 150 meter
SR4 er langt mer vanlig i nåværende utplasseringer fordi den bruker mindre fiber og justeres med QSFP28 transceiver formfaktorer. SR10 eksisterer, men har begrenset bruk. Når noen sier «100G over multimodus», mener de nesten alltid SR4 – noe som betyr at OM3 maksimalt er 70 meter, ikke 100 meter.
Vi har sett kunder spesifisere OM3 for 100G-koblinger forutsatt 100-meter rekkevidde, og så oppdager at deres 85-metersløp ikke vil sertifiseres. Hvis du distribuerer 100GBASE-SR4, betrakt 70 meter som OM3-taket og planlegg deretter.
Feilen vi ser oftest
Kunder plages over OM3 vs OM4 når det virkelige problemet er noe helt annet.
Etter vår erfaring forårsaker fiberkvaliteten sjelden distribusjonsproblemer. Hva forårsaker problemer:
- MPO-polaritetsfeil.Metode A, B eller C? Feil polaritet dreper koblingen uavhengig av fibertype.
- Skitne kontakter.En støvflekk på en MPO-hylse forårsaker mer tap enn forskjellen mellom OM3- og OM4-dempningsspesifikasjoner.
- Blanding av fibertyper ved et uhell.Noen lapper en OM3-ledning inn i en OM4-stamme, eller enda verre, kobler 50 µm fiber til eldre 62,5 µm OM1-infrastruktur. Kjernemisforholdet (ikke karakteren) forårsaker 3-4 dB tap.
- Transceiver/fiberhastighet misforhold.Koble en 10G-sender/mottaker til en kobling designet for 40G parallelloptikk, og lurer på hvorfor det ikke fungerer.
Hvis du bygger ny, velg én fiberklasse og standardiser. OM4 koster litt mer, men fjerner all avstandsangst for 40G/100G-oppgraderinger. Hvis du legger til eksisterende OM3-infrastruktur, hold deg til OM3 med mindre du er sikker på at du trenger den ekstra rekkevidden-miksing forringer hele veien til OM3-ytelse uansett.
Når skal du hoppe over multimodus helt
Her er råd vi gir som kan virke motintuitive for en fiberleverandør: noen ganger er ikke svaret OM3 eller OM4. Det er enkelt-modus.
Multimode fiber eksisterer fordi det er billigere å terminere og historisk kreves rimeligere transceivere. Men dette kostnadsgapet har redusert. 10G single-SFP+-moduler koster nå bare marginalt mer enn multimodusekvivalenter. Og enkelt-modus gir deg:
- Avstander målt i kilometer, ikke meter
- En tydelig oppgraderingsvei til 25G, 40G, 100G, 400G uten avstandsbegrensninger
- Ingen OM3/OM4/OM5-forvirring-OS2 enkel-modus fungerer bare
Hvis bygningen-til-bygningen overskrider 300 meter, eller hvis du installerer ny campus-ryggrad som må vare 15+ år, er enkelt-modus ofte mer fornuftig enn å prøve å strekke multimodus til dets grenser. Den litt høyere transceiverkostnaden gir deg fleksibilitet som multimodus ikke kan matche.
Når det er sagt, for datasenterblad-ryggradsforbindelser, server-for å-bytte koblinger og de fleste innen-bygningskjøringer, er multimodus fortsatt kostnadseffektivt og praktisk. Bare ikke tving den der den ikke passer.
Dempning: En sekundær bekymring
OM3 fiber spesifiserer maksimal dempning på 3,5 dB/km ved 850nm. OM4 forbedrer dette til 3,0 dB/km. Forskjellen på 0,5 dB/km høres meningsfull ut, men ved typiske multimodus-avstander (under 300 meter), betyr det brøkdeler av en desibel -mindre enn variasjonen du vil se mellom koblingskoblinger.
Dempning har større betydning for koblingsbudsjettberegninger i marginale installasjoner. Hvis du presser OM3 nær grensen på 300-meter ved 10GbE med flere patchpunkter, teller hver brøkdel av dB. Men for de fleste standarddistribusjoner er båndbredde/avstandsforskjellen mellom OM3 og OM4 mer beslutningsrelevant enn demping.
Identifisering av fiber i eksisterende installasjoner

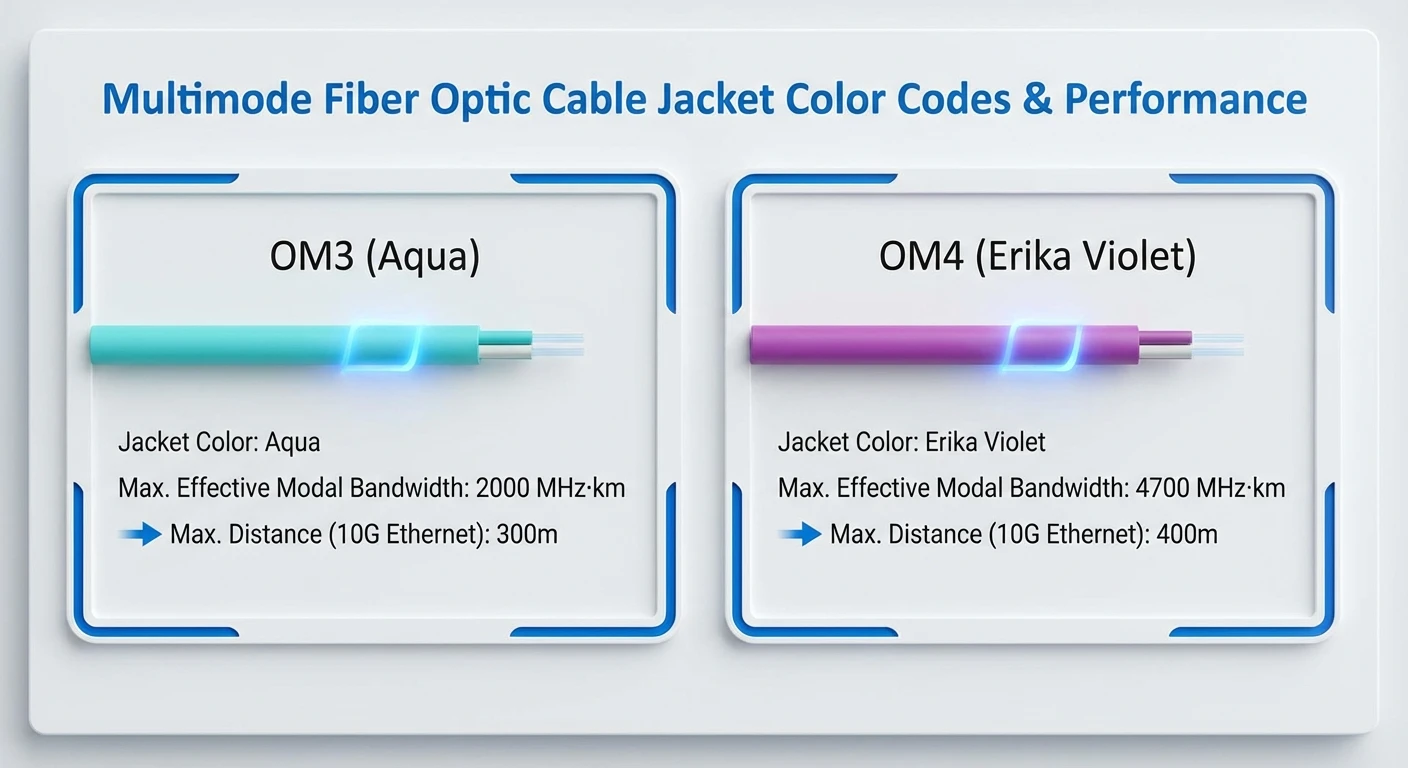

Hurtigversjon: OM3 og OM4 bruker begge tradisjonelt aquajakker. Noen produsenter bruker nå "Erika Violet" (en lilla-magenta nyanse) spesifikt for OM4, men bruken er inkonsekvent-spesielt i Nord-Amerika hvor mye OM4 fortsatt sendes i vann.
Hvis du trenger å identifisere umerket kabel: sjekk de trykte merkingene på jakken (produsenter skriver ut fibertype med jevne mellomrom), eller trekk dokumentasjonen. Visuell farge alene er ikke pålitelig med mindre du vet at installatøren fulgte den fiolette konvensjonen.
Hva med OM5?
OM5 (wideband multimode fiber) støtter kortbølge-bølgelengdedelingsmultipleksing over 850-953nm. Den muliggjør høyere samlet båndbredde ved å kjøre flere bølgelengder over det samme fiberparet, nyttig for 100G- og 400G-applikasjoner som bruker SWDM-optikk.
For de fleste nåværende distribusjoner er OM5 overkill. Den er bakoverkompatibel med OM3/OM4 ved standard 850nm, så den fungerer som et fremtidig-sikre valg hvis SWDM-adopsjon vokser. Men i dag er den praktiske avgjørelsen fortsatt OM3 vs OM4. Vi pusher ikke OM5 med mindre en kunde har spesifikke SWDM-krav.
Kostnadsvirkelighet
OM4 har en prispremie over OM3, men gapet er ikke dramatisk for patchledninger og korte sammenstillinger-noen ganger bare noen få prosent forskjell. Fordelen er mer merkbar på lange trunk-kabler og store-bestillinger.
Hvor kostnadsberegning blir interessant: Hvis OM4s utvidede rekkevidde eliminerer behovet for en mellomfordelingsramme eller tillater å konsolidere to utstyrsrom til ett, betaler kabelpremien seg selv mange ganger. Omvendt, hvis alle løpene dine passer komfortabelt innenfor OM3-grensene, er det ikke fornuftig å betale ekstra for ubrukt kapasitet.
Vi anbefaler vanligvis: nye datasenterbygg standardiseres på OM4; eksisterende OM3-infrastruktur forblir OM3 med mindre en spesifikk kobling trenger lengre rekkevidde; budsjett-begrensede prosjekter med løp under 100 m kan trygt velge OM3.
Ekte prosjektscenarier vi har jobbet gjennom
Noen få eksempler fra faktiske kundesamtaler som illustrerer hvordan dette utspiller seg:
Scenario 1: Oppgradering av lagernettverk.Et logistikkselskap trengte å koble nye 10GbE-svitsjer over et distribusjonssenter på 180 000 sq ft. Lengste løp: 140 meter. Entreprenøren deres siterte OM4 «for fremtidig-korrektur». Vårt mål: OM3 håndterer 10GbE på 300 meter komfortabelt. Med mindre de planlegger 40G/100G i løpet av de neste 5 årene (det var de ikke), legger OM4 til kostnader uten fordel. De gikk med OM3 og sparte 12 % på kabling.
Scenario 2: Datasenterblad-ryggradsstoff.En samlokaliseringsleverandør som bygger nye pods med 100GBASE-SR4 mellom rygg- og bladbrytere. Gjennomsnittlig løp: 65 meter, lengste: 95 meter. De spesifiserte opprinnelig OM3 forutsatt "100 meter"-grensen de hadde sett i forskjellige artikler. Problem: 100GBASE-SR4 på OM3 når maksimalt 70 meter. Deres 95-meters løp ville ikke sertifisere. Byttet til OM4 (100-meters grense for SR4), problem løst.
Scenario 3: Bytte av ryggrad på campus.Et universitet som erstatter aldrende OM1-infrastruktur mellom bygninger. Noen løyper passerte 400 meter. De spurte om OM4 for å maksimere multimodus avstand. Vårt råd: på 400+ meter kjemper du mot multimodusfysikk. Enkelt-modus OS2-fiber koster litt mer for transceivere, men gir dem rekkevidde i kilometers{10}}skala og en 20{{13}-års oppgraderingsbane. De gikk i enkelt-modus for koblinger mellom-og beholdt multimodus for distribusjon innen bygning.
Disse eksemplene deler en rød tråd: det riktige svaret avhenger av faktiske avstandskrav og realistiske oppgraderingstidslinjer, ikke teoretiske "hva hvis"-scenarier.
Koblings- og termineringsmerknader

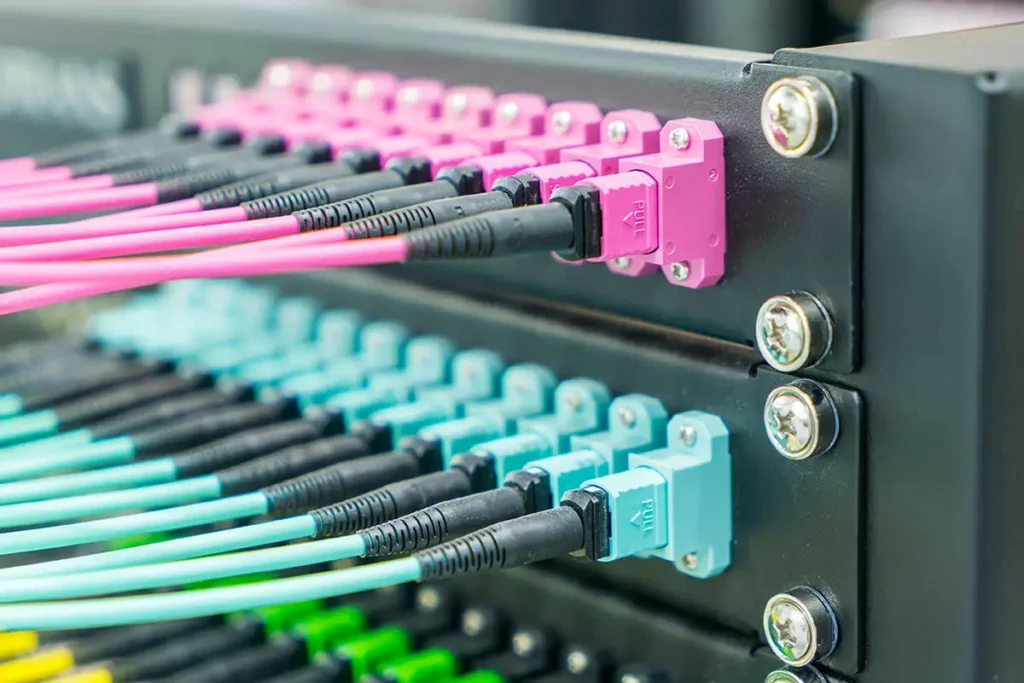

Både OM3 og OM4 bruker identisk termineringsmaskinvare.LC-kontakterdominere moderne installasjoner for dupleksforbindelser;MTP/MPO-kontakterhåndtere parallelloptikk for 40G og 100G. Fabrikk-terminerte sammenstillinger gir mer konsistent tapsytelse enn feltterminering-hvis du distribuerer-høyhastighetskoblinger, forhånds-terminerteOM4 MTP trunk og breakout kablerredusere installasjonsvariabler.
En praktisk merknad: For 40G/100G parallelloptikk, kontroller MPO-polaritetstypen (metode A, B eller C) samsvarer mellom trunkkabler og utstyr. Polaritetsfeil forårsaker koblingsfeil som ikke har noe med fiberkvalitet å gjøre.
Ofte stilte spørsmål
Spørsmål: Kan jeg blande OM3 og OM4 i samme lenke?
A: Ja, de er fysisk kompatible (samme 50 µm kjerne). Men koblingen fungerer ved OM3-spesifikasjoner-du får OM3-avstandsgrenser uavhengig av hvor mye OM4 som er i banen. Én OM3-patchledning i en ellers-OM4-kjøring begrenser hele greia.
Spørsmål: Min 100G-kobling er 90 meter. OM3 eller OM4?
A: Hvis det er 100GBASE-SR4 (den vanlige), støtter OM3 bare 70 meter. Du trenger OM4. Hvis du på en eller annen måte bruker 100GBASE-SR10, når OM3 100 meter-men SR10 er sjelden. Anta SR4 med mindre du vet noe annet.
Spørsmål: Bør jeg erstatte fungerende OM3-infrastruktur med OM4?
A: Vanligvis nei. Hvis OM3 oppfyller dine nåværende hastighets- og avstandsbehov, gir utskifting kostnadene uten fordel. Vurder OM4 for nye tillegg eller ved oppgradering til hastigheter der OM3-grenser blir begrensende.
Spørsmål: Hva er den faktiske prisforskjellen?
A: For patchledninger: minimal, ofte under 10 %. For stamkabler: OM4 går omtrent 15-30 % høyere avhengig av lengde og fiberantall. Prosentandelen har mindre betydning enn om den ekstra rekkeviddefunksjonen har praktisk verdi for distribusjonen din.
Spørsmål: Krever OM4 forskjellige sendere?
Svar: Nei. Transceivere vet eller bryr seg ikke om fiberkvalitet-de sender og mottar 850nm lys uansett. Fibertypen bestemmer hvor langt lyset beveger seg pålitelig, ikke hvilken transceiver du bruker.
Bunnlinjen
OM3 er fortsatt et solid valg for 10GbE-distribusjoner innenfor 300 meter-som dekker de fleste LAN-scenarier for bedrifter. OM4 rettferdiggjør premien når du distribuerer 40G/100G-koblinger, når kjøringer overskrider OM3s avstandsgrenser, eller når du vil ha takhøyde for fremtidige hastighetsoppgraderinger uten omkabling.
De større feilene er ikke å velge feil karakter. De fremtvinger multimodus der enkelt-modus er mer fornuftig, blander inkompatible fibertyper eller overser MPO-polaritet i parallelle optikkutplasseringer. Få de riktige, og OM3/OM4-avgjørelsen blir enkel.
